物联网智能火灾监测报警系统-CSDN博客

本文链接：https://blog.csdn.net/qq_52271637/article/details/147898275

【火灾消防单片机物联网 WiFi远程手机APP】

随着物联网技术的快速发展，基于物联网的火灾检测报警系统成为提高火灾防控效率的重要手段。该系统通过板载WiFi模块与OF-Link云平台连接，实现数据的远程传输和监控。利用温度、火焰、烟雾传感器实时监测环境，并通过OLED显示屏直观展示监测数据。系统能够在检测到异常情况时，如温度过高、烟雾浓度超标或火焰出现，立即触发蜂鸣器报警，并通过手机APP远程通知用户。这种智能化的火灾预警机制，不仅提高了火灾的早期发现率，也为火灾应急响应提供了宝贵的时间，从而有效减少火灾带来的损失，保障人民生命财产安全。因此，研究和开发基于物联网的火灾检测报警系统具有重要的现实意义和广泛的应用前景。

功能演示视频

材料清单

STM32单片机核心板
ESP8266-WiFi无线通信模块
SSD1306-OLED显示屏
FD25火焰传感器
MQ2烟雾传感器
DS18B20一氧化碳传感器
5V有源蜂鸣器
按键、开关、三极管、电阻、供电插头、供电线等小零件

功能简介

板载WiFi模块连接OF-Link云平台，将数据发送至云平台，手机APP连接OF-Link云平台并获取数据，手机APP程序解析数据刷新屏幕，实现手机APP远程显示功能；
火焰在燃烧时会发生物理现象，产生热量、光亮、以及烟雾气体，通过温度传感器实时监测温度、火焰传感器实时监测火焰、烟雾传感器实时监测烟雾；
将各个传感器检测到数据实时显示在OLED显示屏中以便查看；
监测数据通过WiFi远程发送至OF-Link云平台，进而实现手机APP远程查看传感器数据及火灾报警状态；
当检测到温度大于阈值或烟雾浓度大于阈值或检测到火焰时，立即触发蜂鸣器报警，并且手机APP显示报警提醒。

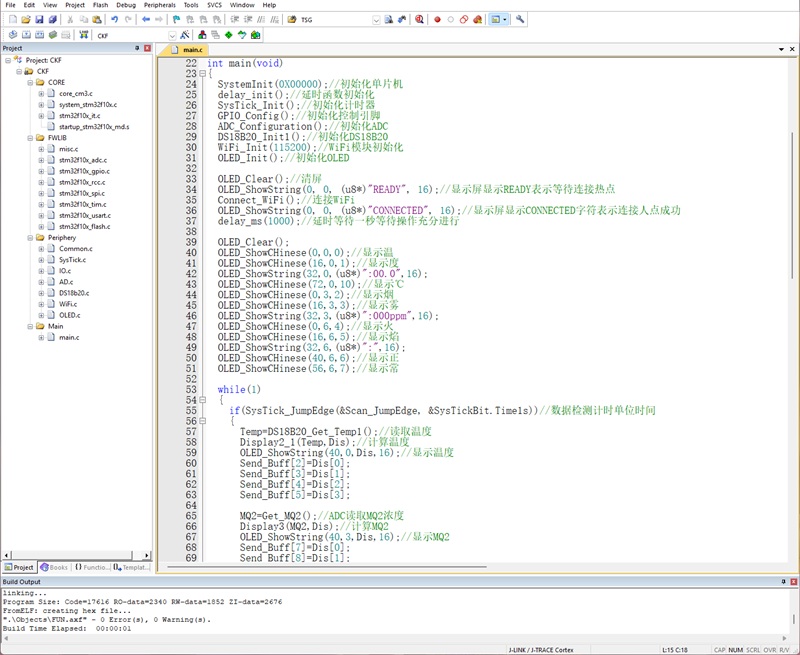

程序

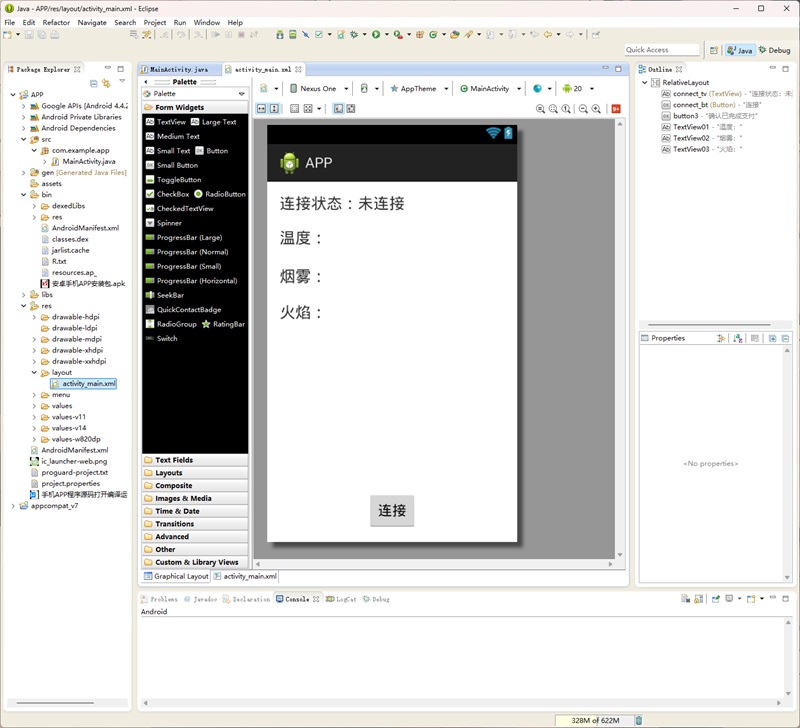

单片机程序采用C语言和Keil编程软件开发，手机APP程序采用Java语言和Eclipse编程软件开发。程序采用模块化编程，使得代码结构清晰，易于理解和维护。每个模块负责特定的功能，便于开发者快速找到所需部分。由于模块之间的独立性，修改某一模块的代码不会影响其他模块，降低了出错的风险，简化了维护过程。新功能可以通过添加新模块或修改现有模块来实现，而不需要重写整个系统，增强了系统的灵活性。随着需求的变化，模块化程序方便地进行调整和优化以适应新的要求。

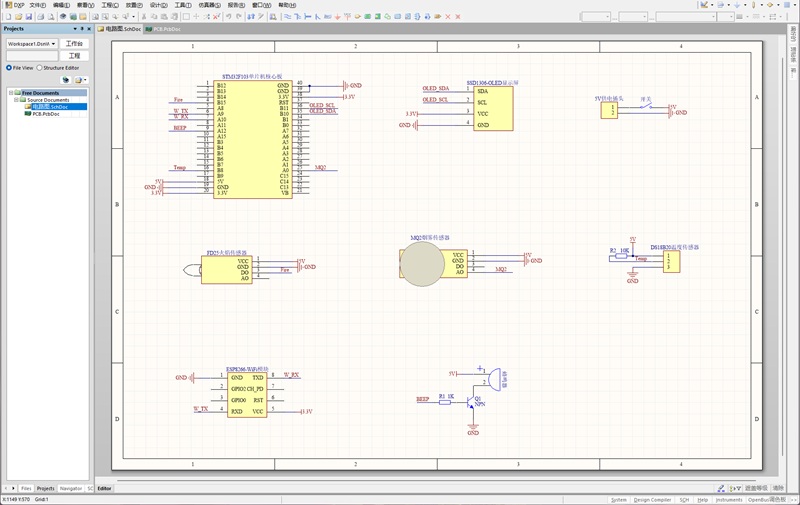

电路图

电路图采用Altium Designer软件进行绘制。绘制电路图采用的是正规的网络标号画法，通过网络标号标明各个模块之间如何连接，电路原理图采用网络标号进行连接绘制是正规画法，引脚上会有字符标号，标号一样的就是连在一起，比如标记3.3V的位置都相当于是接在一起，这样绘制的原理图比直接用线连的要干净清晰。通过标号，电路图的各个部分能够更容易地被理解，特别是在复杂电路中，网络标号有助于跟踪信号流动和连接关系。网络标号提供了一个标准化的方式来描述电路，使得不同版本和不同文档之间保持一致，减少了误解和混淆。对于学习电路理论的初学者，网络标号可以帮助更好地理解电路的结构和功能，提升学习效果。

资料概述

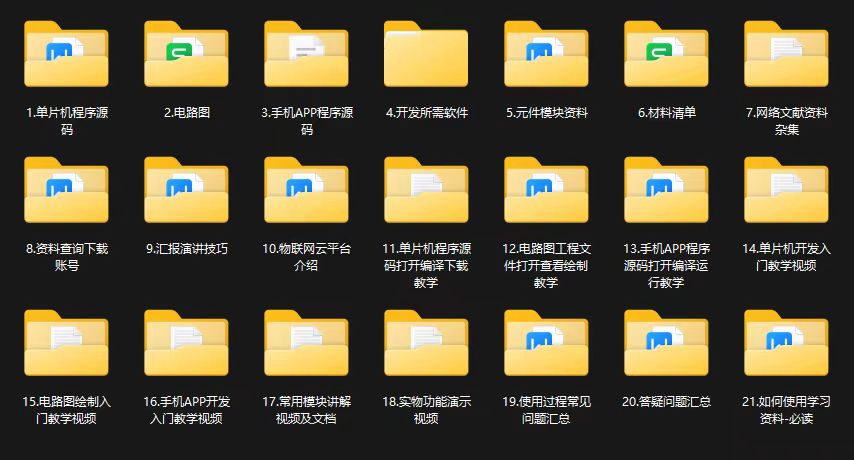

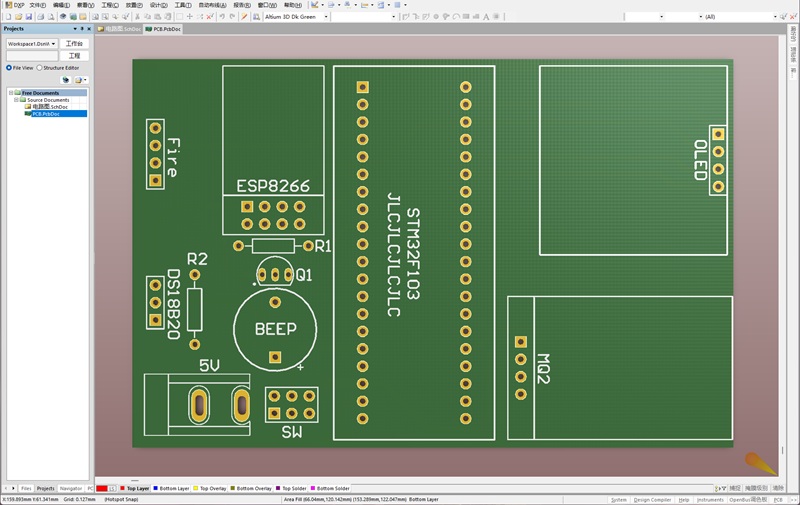

单片机程序源码文件夹内含Keil工程源码和单片机程序源码指导手册；电路图文件夹内含电路原理图、PCB图（PCB板版本包含PCB图，万用板版本不包含PCB图）、电路图指导手册；手机APP程序源码文件夹内含Eclips工程源码和手机APP程序源码指导手册；开发所需软件文件夹内含Keil软件、Altium Designer软件、Eclipse虚拟机等软件下载链接；元件模块资料文件夹内含电路设计所使用的元件模块数据手册及资料；材料清单文件夹内含设计所需材料的BOM清单；网络文献资料杂集文件夹内含网络搜集的单片机、电路、文献、模电、数电等各类学习资料；资料查询下载账号文件夹内含知网、维普、万方等平台资料下载账号；汇报演讲技巧文件夹内含答辩汇报演讲应对技巧讲解；物联网云平台介绍文件夹内含对所使用云平台的介绍和原理讲解；单片机程序源码打开编译下载教学文件夹内含Keil软件安装教学和单片机程序打开、编译、下载教学；电路图工程文件打开查看绘制教学文件夹内含Altium Designer软件安装教学和电路图打开、查看、绘制教学；手机APP程序源码打开编译运行教学文件夹内含Eclipse虚拟机软件安装教学和手机APP程序打开、编译、运行教学；单片机开发入门教学视频文件夹内含单片机入门教学系列视频链接；电路图绘制入门教学视频文件夹内含电路图绘制入门教学系列视频链接；手机APP开发入门教学视频文件夹内含手机APP开发入门教学系列视频链接；常用模块讲解视频及文档文件夹内含常用模块如单片机核心板模块、WiFi模块、显示屏模块、传感器模块、继电器模块等教学视频链接和文档；实物功能演示视频文件夹内含设计所实现的功能演示视频链接；使用过程常见问题汇总文件夹内含设计使用过程常见的问题及解决方法教学文档；答疑问题汇总文件夹内含答疑环节记录的问题(单独购买资料不提供技术答疑)；如何使用学习资料文件夹内含单片机程序源码、电路图、手机APP程序源码等学习使用教学文档；
