物联网智能晾衣架设计

最新推荐文章于 2025-05-09 10:06:17 发布

开放未来科技

最新推荐文章于 2025-05-09 10:06:17 发布

阅读量702

点赞数 22

文章标签：晾衣架语音识别智能家居

本文链接：https://blog.csdn.net/qq_52271637/article/details/147795173

版权

【晾衣架智能家居物联网语音识别 WiFi远程手机APP】

随着物联网技术的快速发展，智能家居领域迎来了新的变革。物联网智能晾衣架作为一种新型的智能家居设备，其研究背景和意义在于提高居民生活质量，实现自动化、智能化的家居管理。传统晾衣方式受天气影响大，效率低下，而智能晾衣架通过集成光强传感器、雨滴传感器等感知设备，结合步进电机控制衣架动作，实现了对晾衣环境的智能感知与控制。在自动模式下，系统可根据环境变化自动调整晾衣架状态，减少人工干预，提高晾衣效率。同时，手机APP的远程控制功能，使得用户无论身处何地，都能实时掌握晾衣状态并进行操作，增加了使用的便捷性。此外，智能晾衣架还集成了紫外LED灯和日照LED灯，通过消毒和烘干功能，提升了衣物晾晒的卫生条件。这些功能的实现，不仅为用户带来了更加舒适便捷的生活体验，也为智能家居市场的发展提供了新的方向。

功能演示视频

材料清单

STM32单片机核心板
ESP8266-WiFi无线通信模块
LD3320语音识别模块
ULN2003步进电机驱动
5线4相步进电机
LD505光强传感器
WD101雨滴传感器
HF46F继电器
LED烘干灯
LED消毒灯
三极管、电阻、开关、供电插头、供电线等小零件

功能简介

板载WiFi模块连接OF-Link云平台，将数据发送至云平台，手机APP连接OF-Link云平台并获取数据，手机APP程序解析数据刷新屏幕，实现手机APP远程显示功能；
手机APP连接OF-Link云平台，将数据发送至云平台，板载WiFi模块连接OF-Link云平台并获取数据，单片机程序解析数据执行相应的操作，实现手机APP远程控制功能；
光强传感器检测天黑天亮，雨滴传感器检测是否下雨；
步进电机正反转模拟衣架的伸出和收回；
手机APP可以远程查看晾衣架状态、天黑天亮状态、下雨状态等数据；
手机APP可以远程切换人工模式或自动模式；
人工模式下，可以通过手机APP远程控制衣架伸出收回、打开或关闭紫外LED灯进行消毒、打开或关闭日照LED灯进行烘干；
人工模式下，可以通过语音识别智能控制晾衣架伸出收回、打开或关闭紫外LED灯进行消毒、打开或关闭日照LED灯进行烘干；
自动模式下，天亮晾衣架自动伸出，天黑或下雨晾衣架自动收回；

程序

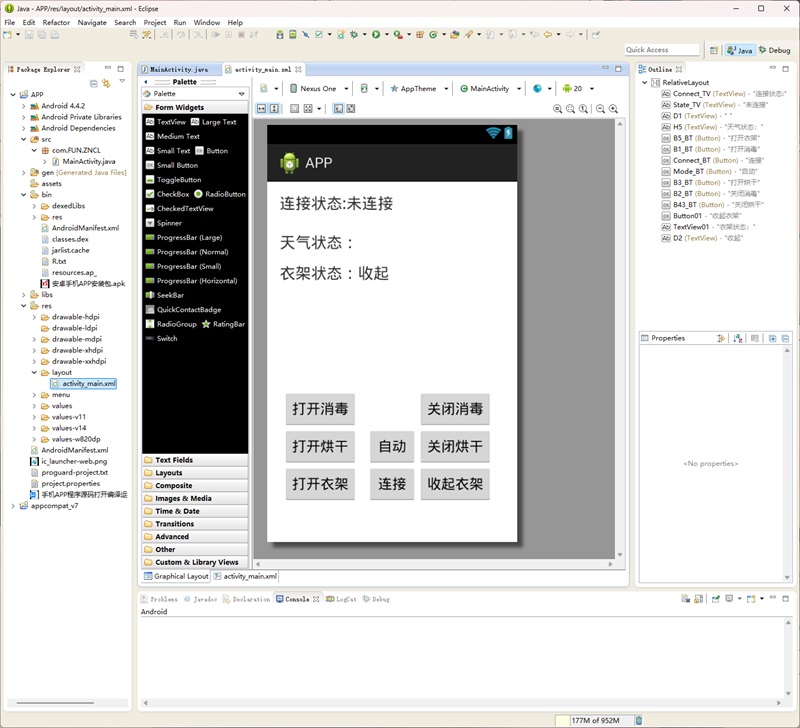

单片机程序采用C语言和Keil编程软件开发，手机APP程序采用Java语言和Eclipse编程软件开发。程序采用模块化编程，使得代码结构清晰，易于理解和维护。每个模块负责特定的功能，便于开发者快速找到所需部分。由于模块之间的独立性，修改某一模块的代码不会影响其他模块，降低了出错的风险，简化了维护过程。新功能可以通过添加新模块或修改现有模块来实现，而不需要重写整个系统，增强了系统的灵活性。随着需求的变化，模块化程序方便地进行调整和优化以适应新的要求。

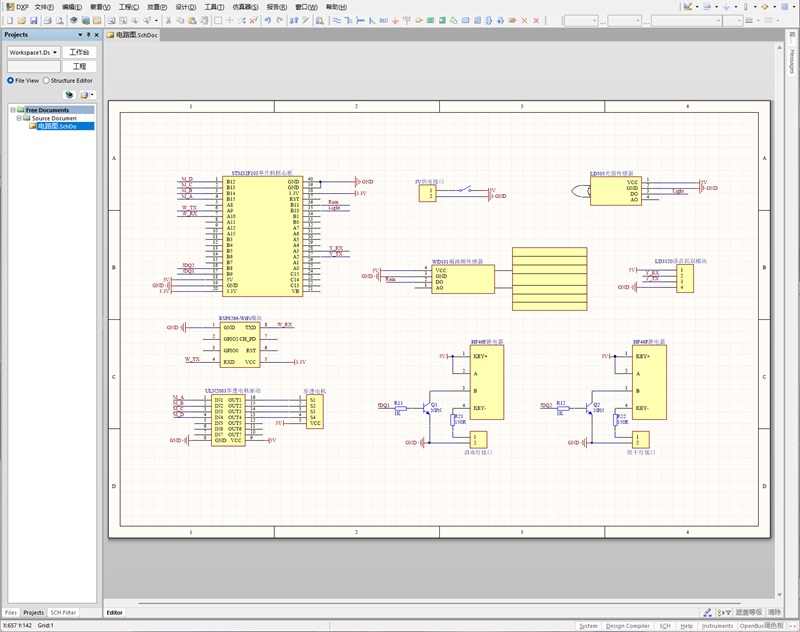

电路图

电路图采用Altium Designer软件进行绘制。绘制电路图采用的是正规的网络标号画法，通过网络标号标明各个模块之间如何连接，电路原理图采用网络标号进行连接绘制是正规画法，引脚上会有字符标号，标号一样的就是连在一起，比如标记3.3V的位置都相当于是接在一起，这样绘制的原理图比直接用线连的要干净清晰。通过标号，电路图的各个部分能够更容易地被理解，特别是在复杂电路中，网络标号有助于跟踪信号流动和连接关系。网络标号提供了一个标准化的方式来描述电路，使得不同版本和不同文档之间保持一致，减少了误解和混淆。对于学习电路理论的初学者，网络标号可以帮助更好地理解电路的结构和功能，提升学习效果。

资料概述

单片机程序源码文件夹内含Keil工程源码和单片机程序源码指导手册；电路图文件夹内含电路原理图、PCB图（PCB板版本包含PCB图，万用板版本不包含PCB图）、电路图指导手册；手机APP程序源码文件夹内含Eclips工程源码和手机APP程序源码指导手册；开发所需软件文件夹内含Keil软件、Altium Designer软件、Eclipse虚拟机等软件下载链接；元件模块资料文件夹内含电路设计所使用的元件模块数据手册及资料；材料清单文件夹内含设计所需材料的BOM清单；网络文献资料杂集文件夹内含网络搜集的单片机、电路、文献、模电、数电等各类学习资料；资料查询下载账号文件夹内含知网、维普、万方等平台资料下载账号；汇报演讲技巧文件夹内含答辩汇报演讲应对技巧讲解；物联网云平台介绍文件夹内含对所使用云平台的介绍和原理讲解；单片机程序源码打开编译下载教学文件夹内含Keil软件安装教学和单片机程序打开、编译、下载教学；电路图工程文件打开查看绘制教学文件夹内含Altium Designer软件安装教学和电路图打开、查看、绘制教学；手机APP程序源码打开编译运行教学文件夹内含Eclipse虚拟机软件安装教学和手机APP程序打开、编译、运行教学；单片机开发入门教学视频文件夹内含单片机入门教学系列视频链接；电路图绘制入门教学视频文件夹内含电路图绘制入门教学系列视频链接；手机APP开发入门教学视频文件夹内含手机APP开发入门教学系列视频链接；常用模块讲解视频及文档文件夹内含常用模块如单片机核心板模块、WiFi模块、显示屏模块、传感器模块、继电器模块等教学视频链接和文档；实物功能演示视频文件夹内含设计所实现的功能演示视频链接；使用过程常见问题汇总文件夹内含设计使用过程常见的问题及解决方法教学文档；答疑问题汇总文件夹内含答疑环节记录的问题(单独购买资料不提供技术答疑)；如何使用学习资料文件夹内含单片机程序源码、电路图、手机APP程序源码等学习使用教学文档；
