示波器直流耦合与交流耦合：何时使用哪种？

直流耦合和交流耦合的基本区别应该在于它们如何处理信号的直流分量和交流分量。直流分量是指信号中的固定电压部分，而交流分量则是信号中变化的电压部分。

例如，一个5V的直流电压叠加了一个1V的正弦波交流信号，整个信号会在4V到6V之间波动。如果使用直流耦合，示波器会显示整个信号，包括直流和交流部分；而使用交流耦合的话，可能只会显示交流部分，即那个1V的正弦波，而忽略掉5V的直流分量。

当需要观察信号的直流偏置时，应该使用直流耦合，这样可以完整地看到信号的直流和交流部分。而当只关心信号的交流变化，或者直流分量过大影响观察交流细节时，应该使用交流耦合。

例如，测量一个电源的输出电压是否稳定，这时候需要看到直流电压是否有波动，所以应该用直流耦合。而如果有一个音频信号，叠加在直流偏置上，我们可能更关心音频的交流波形，这时候用交流耦合可以消除直流偏置，更清晰地观察交流部分。

在数字电路中，信号可能有高电平和低电平的切换，这时候使用直流耦合可以正确显示高低电平的绝对值，而交流耦合可能会将信号的中心点移到零点，导致电平显示不准确。

交流耦合由于使用了电容，可能会有高通滤波的效果，低频信号可能会被衰减。所以如果信号的交流成分频率非常低，接近直流，使用交流耦合可能会导致信号失真或无法正确显示

总结一下，直流耦合适用于需要同时观察直流和交流分量的场景，如电源电压测量、数字信号高低电平的测量；而交流耦合适用于需要去除直流偏置，专注于交流成分的情况，如音频信号、高频交流信号等。同时要注意交流耦合对低频信号的限制。

一、核心区别

数	直流耦合（DC Coupling）	交流耦合（AC Coupling）
信号处理方式	允许信号的所有成分通过（包括直流和交流分量）	通过电容阻隔直流分量，仅保留交流分量
显示内容	显示原始信号的完整波形（直流偏置 + 交流变化）	仅显示交流变化部分（直流分量被滤除）
电路实现	直连示波器输入通道，无滤波	输入端串联电容，形成高通滤波（HPF）

二、使用场景及实际示例

1. 直流耦合（DC Coupling）

（1）适用场景

• 需要观察信号的 直流偏置（如电源电压、逻辑电平的绝对值）。
• 测量 低频或直流信号（如电池电压、传感器静态输出）。
• 分析 数字信号（如高低电平的切换）。

（2）实际示例

• 测量电源输出：5V 直流电源叠加了 100mV 纹波，直流耦合可同时显示 5V 的直流值和纹波的交流波动。

• 数字电路调试：观察微控制器的 GPIO 引脚电平（如 0V 和 3.3V 的切换）

2. 交流耦合（AC Coupling）

（1）适用场景

• 需要 消除直流偏置，专注于分析交流成分（如音频信号、高频噪声）。

• 避免直流分量过大导致波形超出示波器量程。

• 观察 高频信号 的细节（如射频信号、开关电源的纹波）。

（2）实际示例

• 音频信号分析：一个 1Vpp 的音频信号叠加在 2.5V 的直流偏置上，交流耦合可滤除 2.5V，仅显示 1Vpp 的正弦波。

• 电源噪声测量：在 12V 的电源线上，捕捉 10mV 的高频噪声，交流耦合可放大噪声细节。

三、关键注意事项

1. 低频信号的限制

• 交流耦合的电容会形成高通滤波，截止频率通常为几 Hz 至几十 Hz。

• 示例：若信号频率低于截止频率（如 1Hz），交流耦合会显著衰减信号，导致波形失真。

2. 直流分量的影响：

• 若直流偏置过大（如 20V），直接使用直流耦合可能超出示波器量程，需配合探头衰减（如 10X）。

3. 数字信号的误区：

• 对数字信号（如 UART、I2C）使用交流耦合会导致电平基准偏移（如高电平 3.3V 被显示为 ±1.65V），可能误判逻辑状态。

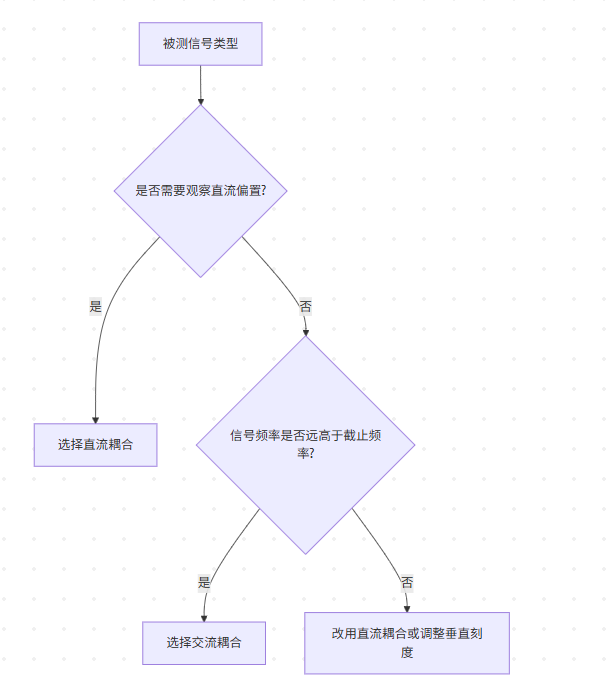

四、选择耦合方式的决策流程

 五、总结

• 直流耦合：适合分析包含直流分量的信号（如电源、数字电路），保留完整波形信息。

• 交流耦合：适合观察纯交流成分或滤除直流干扰（如音频、高频噪声），放大细节。

• 核心口诀：

要看清“基础电压”，用直流耦合；

要专注“波动细节”，用交流耦合
