直流耦合、交流耦合区分

        在示波器或者数据采集的时候，经常会遇到交流耦合与直流耦合的概念。简单来说，我们采集到的信号总不会是理想波形，例如，在采集交流信号的时候，可能会混入直流分量，而在采集直流信号的时候，也有可能混入交流分量。

1.交流耦合

        是指在信号与采集点之间加入电容，由于电容具有通交阻直的特性，直流分量就会很容易被过滤掉。因此，交流耦合也被称为电容耦合。要过滤掉信号中的直流部分，就需要通过交流耦合（AC耦合）。AC耦合只允许交流信号通过。

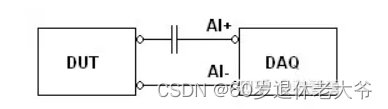

        要使用NI DAQ（数据采集）设备获得交流耦合的信号，可以在信号的正接线端和DAQ设备上的正模拟输入通道之间，插入一个与信号串联的电容。将信号的负接线端直接连接到相对应的负模拟输入通道。这种方法会从信号中去除直流分量，得到的交流信号以0V为中心。

2.直流耦合

        因为交流分量往往没有办法过滤，因此，所谓的直流耦合，就是对信号不做任何处理。这样可以同时采集交流和直流信号来进行分析。DC耦合允许任何类型信号通过。

3.交流分量

        如果你懂得傅立叶变换，就更容易理解了:对一个信号进行傅立叶分析，频率=0的对应的幅值就是直流分量，其余的都是交流分量。

        交流分量是指一个信号中交流部分的幅值，通常用交流电压的幅值来表示，表示为Vac。

4.直流分量

        直流分量是指一个信号中直流部分的幅值，通常用直流电平来表示，表示为Vdc。

5.直流偏置

        直流偏置指的是在交流信号中加入一个直流电压或电流来改变信号的基线或零点。直流偏置通常是一个恒定电压或电流，它与信号的频率无关。通过添加直流偏置，可以将信号的基准点或零点移动到一个更适合电路工作的位置。
例如，在放大器电路中，放大器需要一个恒定的电压或电流来工作，这个电压或电流就是直流偏置。如果输入信号没有直流偏置，放大器可能无法正确地工作。直流偏置可以通过多种方式添加到电路中。例如，可以使用一个电容器将一个恒定电压耦合到信号中，或者使用一个电阻器将一个恒定电流耦合到信号中。直流偏置的大小和方向取决于具体的电路和信号。需要注意的是，过大或不恰当的直流偏置可能会导致信号失真或损失信息，因此需要根据具体情况选择适当的直流偏置大小和方向。
