MCAL的核心作用

MCAL的模块组成

1. 微控制器驱动（Microcontroller Drivers）

2. I/O驱动（DIO, PWM, ADC等）

3. 通信驱动（Communication Drivers）

4. 存储驱动（Memory Drivers）

5. 复杂设备驱动（Complex Drivers）

MCAL的核心作用

硬件抽象
将MCU的硬件特性（如寄存器配置、外设操作）封装成标准化的API，使上层软件无需关心具体硬件型号。
统一接口
提供跨平台的驱动程序接口（如GPIO控制、CAN通信），确保应用代码可移植到不同MCU。
降低开发成本
避免针对不同芯片重复开发驱动代码，加速ECU软件开发流程。

MCAL的模块组成

MCAL根据功能划分为多个子模块，每个模块对应一种硬件外设或功能：

这个是24年11月份推出的CP架构图，也是目前最新的，其中RTE下面的就是BSW层和MCAL层。里面的driver和controller都属于MCAL。而痛心协议栈和操作系统则属于BSW层。

1. 微控制器驱动（Microcontroller Drivers）

作用：配置MCU核心功能，如时钟、电源模式、中断控制器（如NVIC）。
关键功能：
- 初始化MCU内核（如ARM Cortex-M/R系列）。
- 管理低功耗模式（Sleep、Stop等）。
- 控制内存保护单元（MPU）。

2. I/O驱动（DIO, PWM, ADC等）

DIO（Digital Input/Output）
控制数字引脚输入/输出状态（如开关量信号读取、LED控制）。
PWM（Pulse Width Modulation）
生成PWM波形（如电机调速、背光调节）。
ADC（Analog-to-Digital Converter）
采集模拟信号（如温度传感器、电池电压）。

3. 通信驱动（Communication Drivers）

CAN（Controller Area Network）
提供CAN控制器配置、报文收发接口（如车身网络通信）。
LIN（Local Interconnect Network）
支持LIN主从节点通信（如车窗控制）。
FlexRay
高速实时通信驱动（如线控系统）。
Ethernet
适用于Adaptive AUTOSAR的以太网驱动（如自动驾驶数据传输）。

4. 存储驱动（Memory Drivers）

Flash驱动
管理程序存储器的擦写操作（如OTA升级）。
EEPROM驱动
控制非易失性存储（如标定数据保存）。
RAM测试
实现内存自检（满足ISO 26262功能安全要求）。

5. 复杂设备驱动（Complex Drivers）

作用：处理非标准外设或高实时性需求（如直接控制传感器/执行器）。
示例：
- 电机控制（如BLDC电机FOC算法）。
- 高精度定时器（如喷油控制时序）。

标准MCAL模块主要包括MCU、GPT、WDG、DIO、ICU、OCU、SPI、CAN、LIN、ETH、PORT、FR（FLEXRAY）、FLS、FEE、ADC、PWM一共16个，不知道为什么IIC不是标准模块。但是好像用IIC缺失比较少。这里还有一个问题需要注意，汽车电子领域用的MCU都是专供这个领域的，比如英飞凌的TC系列芯片（TC367、TC377、TC397）、NXP的S32K系列（S32K124、S32K324）、瑞萨的RH系列（RH850）。最近TI也想进这个领域分蛋糕，但是他们的芯片用过一次，属实一般。虽然他们的STM32还挺好用的。这里国产的旗芯微也不错。

MCAL的开发与配置流程

硬件需求分析
根据ECU需求选择MCU型号（如英飞凌TC3xx、NXP S32K），明确外设资源（CAN通道数、ADC精度等）。
工具链配置
使用AUTOSAR工具（如Vector DaVinci Configurator、EB Tresos）生成MCAL配置代码：
- 定义引脚映射（如Port模块配置）。
- 设置通信参数（如CAN波特率、报文ID过滤）。
- 配置中断优先级、DMA通道等。
代码生成与集成
工具自动生成C代码（如Mcu_Cfg.c, Can_Cfg.c），与手动编写的复杂驱动代码集成。
测试验证
- 静态测试：检查配置是否符合MCU硬件限制。
- 动态测试：通过HIL（硬件在环）验证外设功能（如ADC采样精度、CAN通信稳定性）。
- 功能安全测试：验证内存保护、错误注入处理机制（如ASIL D要求）。

工具链里面用的最多的就是EB其次是Vector的达芬奇。感觉EB更好用点，不知道是不是用的多的原因。但是瑞萨只支持达芬奇，用瑞萨的时候就得用达芬奇了。

MCAL的典型应用场景

车身控制模块（BCM）
- DIO控制车灯、车门锁。
- LIN驱动车窗升降电机。
- PWM调节车内氛围灯亮度。
发动机控制单元（ECU）
- ADC采集进气压力、氧传感器信号。
- PWM控制燃油喷射脉宽。
- 定时器驱动火花塞点火时序。
电池管理系统（BMS）
- ADC监测电池单体电压、温度。
- CAN通信上报电池状态。
- Flash存储电池健康数据。
智能驾驶域控制器
- Ethernet驱动高速数据传输（如摄像头、雷达数据）。
- 复杂驱动处理多传感器同步采样。

除了这些还有VCU、数字钥匙、智能流媒体后视镜、各种车身域控单元等等。后续给大家讲下车里的架构以及架构的发展。

MCAL的优势与挑战

优势：

硬件无关性：上层软件无需修改即可适配不同MCU。
标准化开发：减少底层驱动开发时间，提升代码复用率。
安全合规：内置内存保护、错误检测机制，支持ISO 26262 ASIL等级认证。

挑战：

硬件适配复杂性：不同MCU的寄存器差异需精细处理。
性能优化：高实时性场景（如电机控制）需优化驱动代码效率。
工具链依赖：MCAL配置高度依赖商业工具（如Vector、EB），成本较高。

国产MCAL的发展现状

技术突破：经纬恒润、东软睿驰、普华基础软件等企业已推出国产AUTOSAR MCAL解决方案，逐步替代海外产品。
生态建设：国产MCU厂商（如芯驰科技、赛腾微电子）与本土AUTOSAR供应商（三巨头）合作，提供“芯片+MCAL”一体化方案。

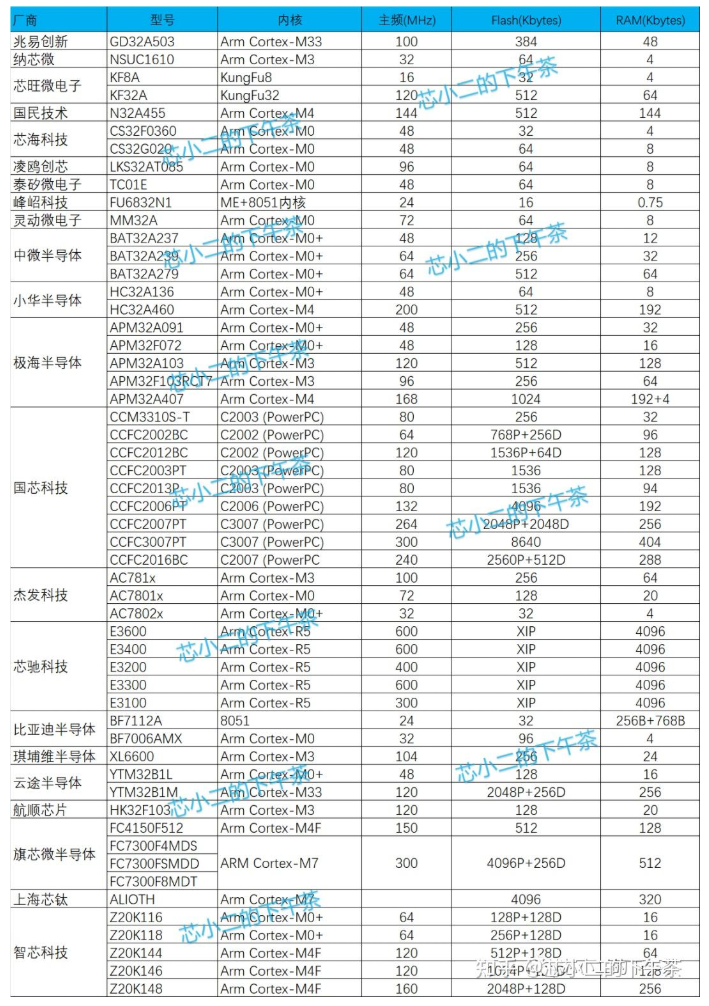

拿了这位作者一张国产芯片介绍表给大家看一下。（懒着整理了哈哈，如果侵权的话我后面自己整理一下）

22家国产汽车MCU公司及型号盘点 - 知乎

挑战：
- 工具链成熟度（如调试、测试功能）仍需提升。
- 高端MCU（如车规级多核芯片）的MCAL支持能力不足。

简单介绍下国产AUTOSAR软件的三巨头：

东软睿驰
- 产品优势：东软睿驰的汽车基础软件平台产品NeuSAR具有软硬件协同能力强、软件模块覆盖完整度高等优势。其AUTOSAR产品NeuSAR版本为21-11，是目前国内最先进的，包括支持AUTOSAR Adaptive标准的NeuSAR aCore平台和支持AUTOSAR Classic标准的NeuSAR cCore平台。
- 生态建设：东软睿驰致力于建立完整的开发生态，包括从整车SOA设计到域控制器的应用架构设计，同时配置相应的平台管理产品和中间件。此外，东软睿驰还牵头推进了中间件ASF、车云一体等技术规范、行业标准的建设，在汽车基础软件的应用与传播、技术交流学习的促进、行业共识的形成、行业标准的建设等方面起到了重要作用。
- 会员等级：东软睿驰在2017年加入AUTOSAR时即为2级会员，后于2022年升级为1级会员。
经纬恒润
- 公司背景：经纬恒润成立之初靠代理销售国外汽车电子研发工具起家，2005年进入汽车电子领域，通过承接项目迎来汽车电子业务发展转折点。
- 合作情况：经纬恒润与英飞凌等硬件芯片厂商有长期合作关系，其自主开发的AUTOSAR中间件也更贴近中国国情。
- 会员等级：经纬恒润在2007年就已加入AUTOSAR，是最早加入的中国企业之一，后于2022年升级为1级会员。
普华基础软件
- 公司背景：普华基础软件由中央直属中国电子科技集团公司（CETC）控股，是纯软件企业，基本不涉及硬件生产制造。其汽车电子事业部专注于AUTOSAR基础软件的技术开发和产品推广应用。
- 产品与服务：普华基础软件与意法半导体合作密切，并提供ST系列芯片的MCAL Demo工程和培训服务、集成服务等。此外，普华还自主研发了ORIENTAIS AUTOSAR汽车电子基础软件平台，该平台提供了操作系统、底层驱动等基础软件模块及集成开发环境。其操作系统严格遵循ISO 26262开发流程，满足行业最高的功能安全要求。
- 合作与认证：普华基础软件在2017年加大与英飞凌的合作，并推出了基于AUTOSAR 4.2.2的英飞凌AURIX平台。同时，普华基础软件也通过了ASPICE 3级认证。
