一、绘制原理图、原理图库
首先来说明原理图的概念。

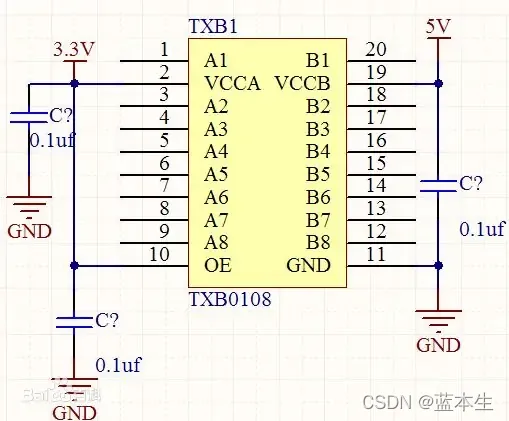

根据百度百科,原理图,顾名思义就是表示电路板上各器件之间连接原理的图表。也就是表示芯片上的引脚连接什么元件,各个元件谁和谁相连,电源电压的大小之类的。
再来说一下原理图和原理图库的区别和联系。
原理图是某个产品的原理图设计文件;原理图库是设计原理图时用到的电子元件的电路符号的集合。绘制PCB板时先设计原理图即建立原理图文件,而在原理图文件中设计原理图前必须将原理图库文件加载到原理图编辑环境才能使用其中的电路符号。
接下来说明如何做原理图库。

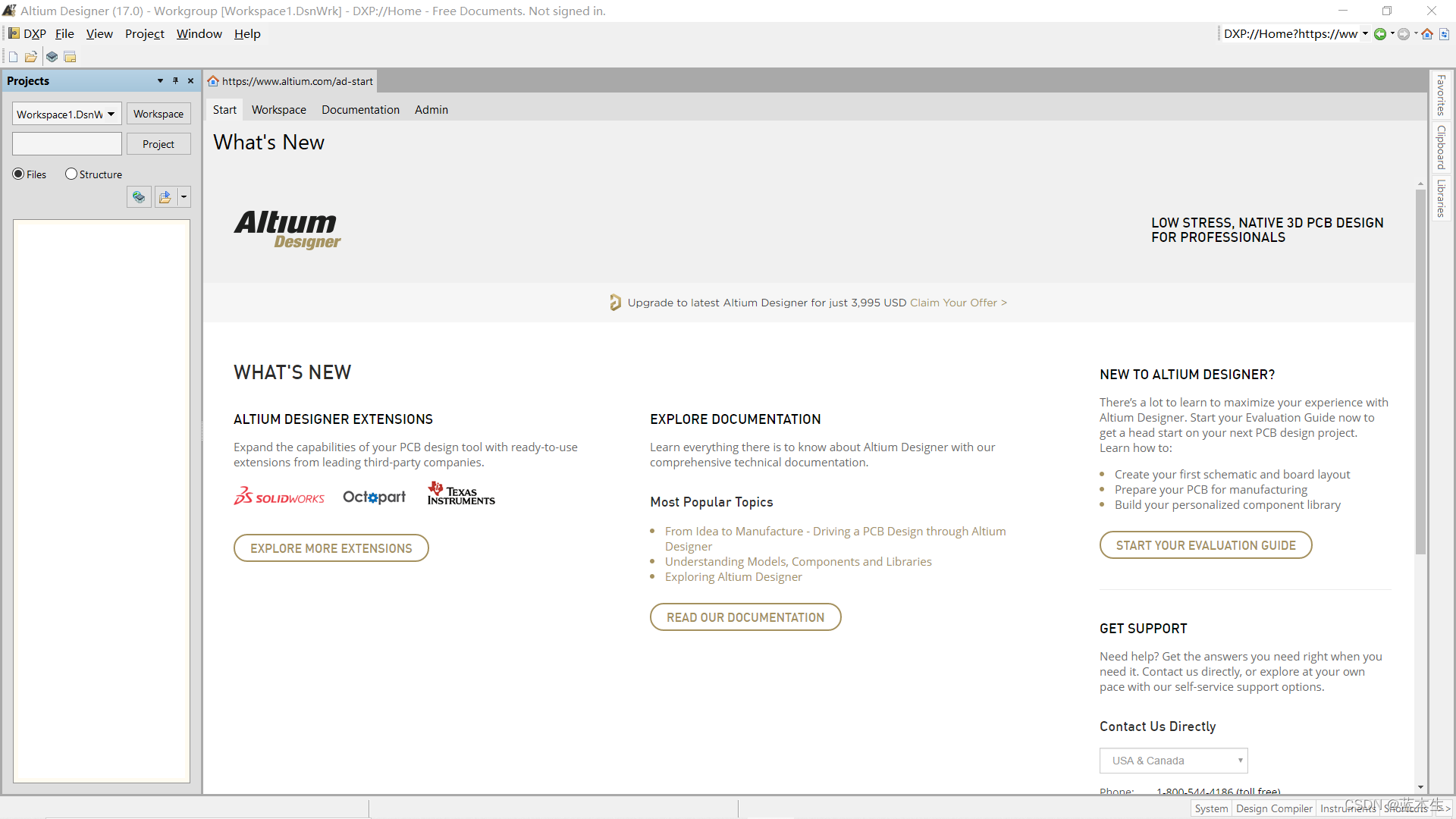

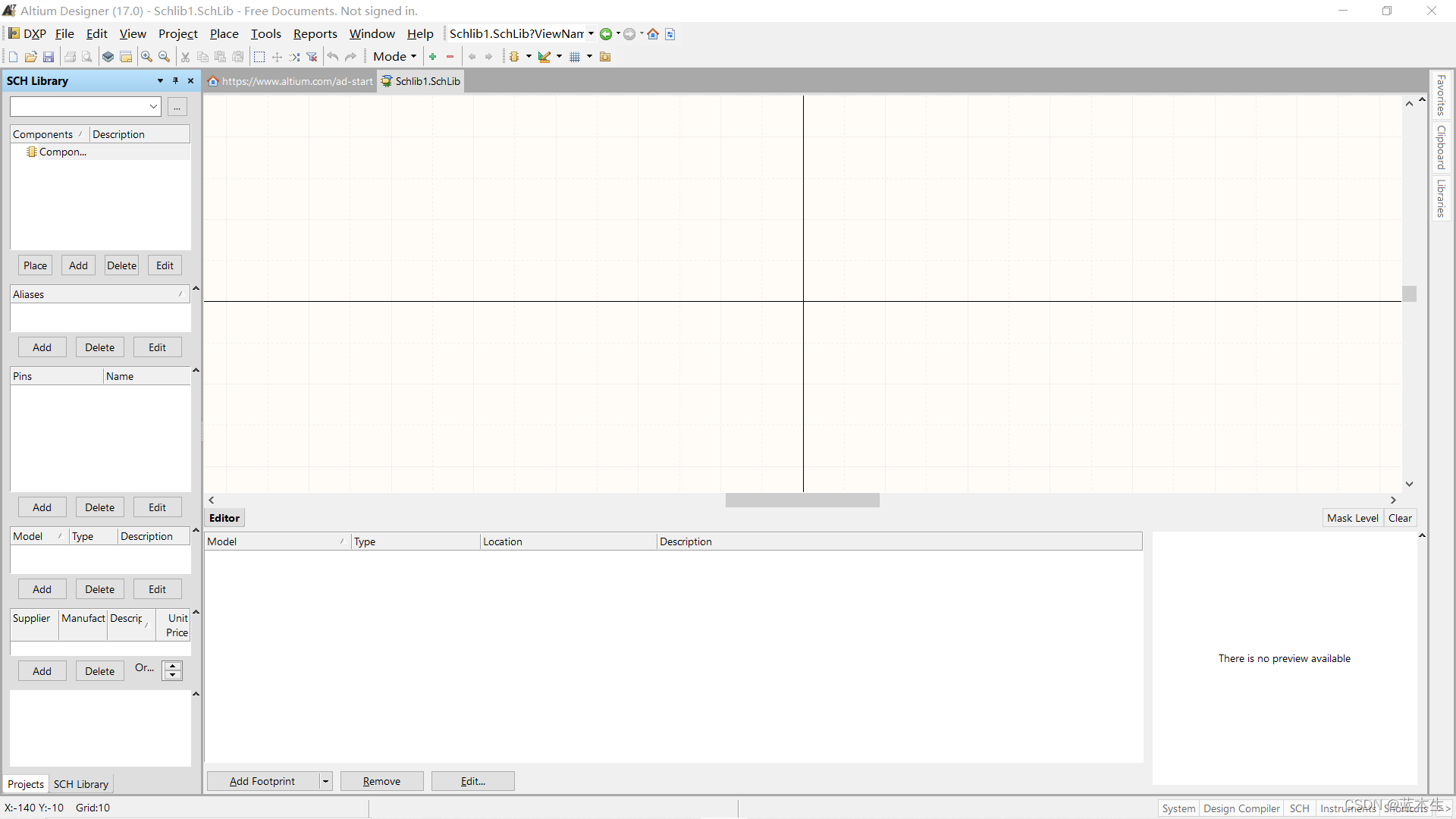

建立:首先打开AD软件,单击左上角的File->New->Library->schematic library

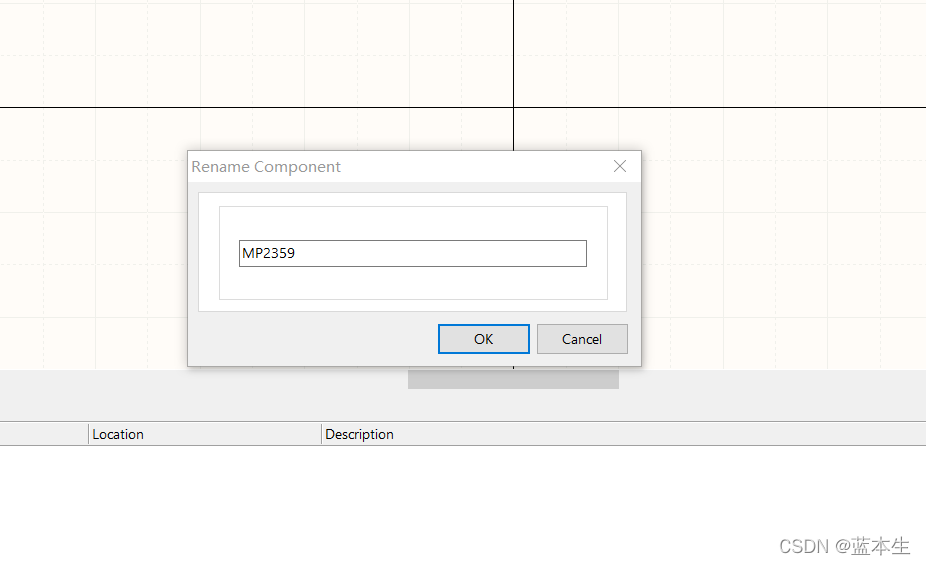

改名字:左上角工具栏 Tools->Rename Component
放引脚:左上角工具栏Place->Pin

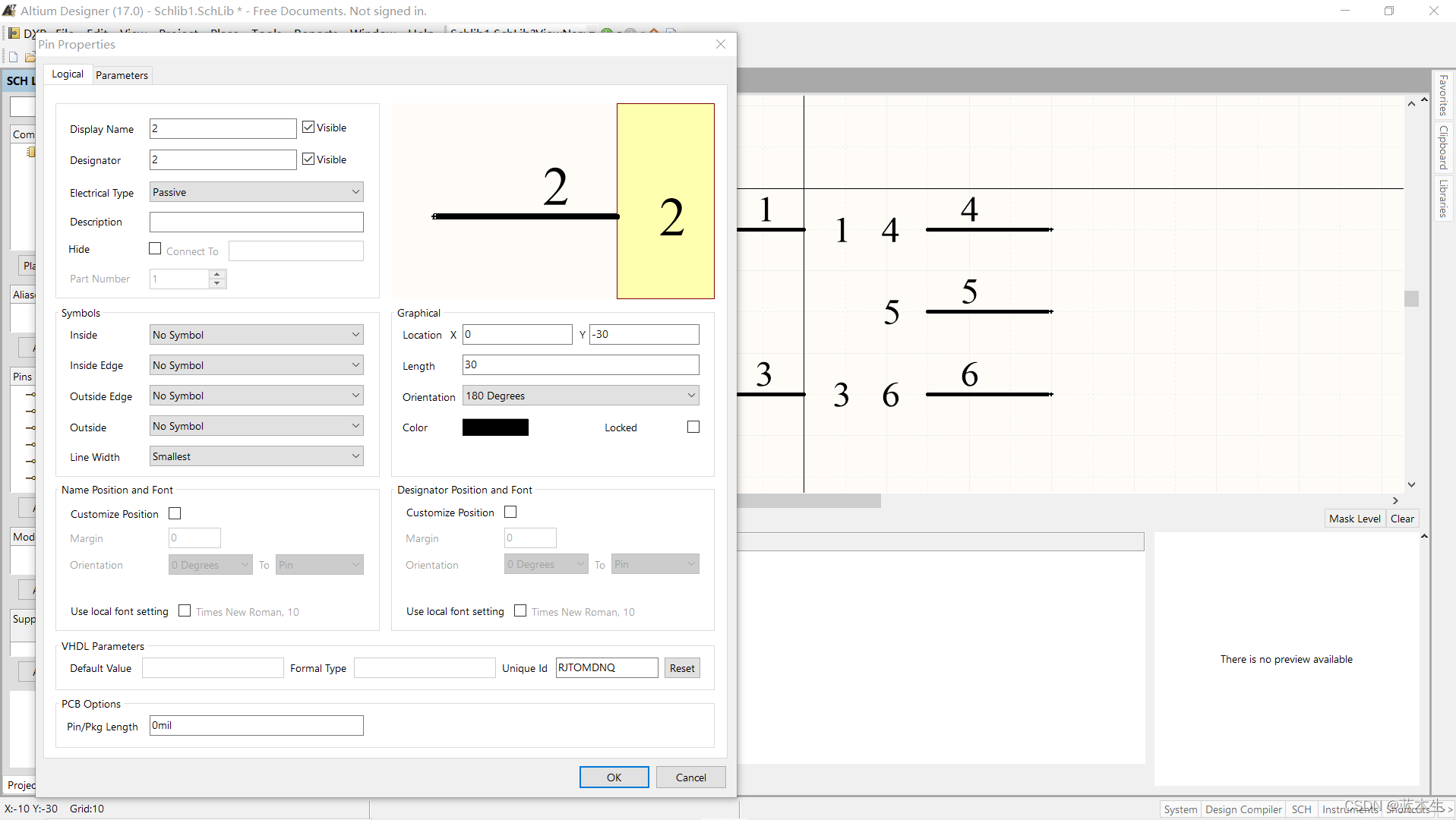

要点:没有数字的一端是连接端;在不放下的时候按空格键顺时针旋转,按X键水平转换;双击引脚可以更改引脚属性(长度等)。
放芯片主体:左上角工具栏Place->Rectangle;覆盖之后,左上角工具栏Edit->Move->Send To Back,再点击黄色长方形,就让下面的字在上面了。

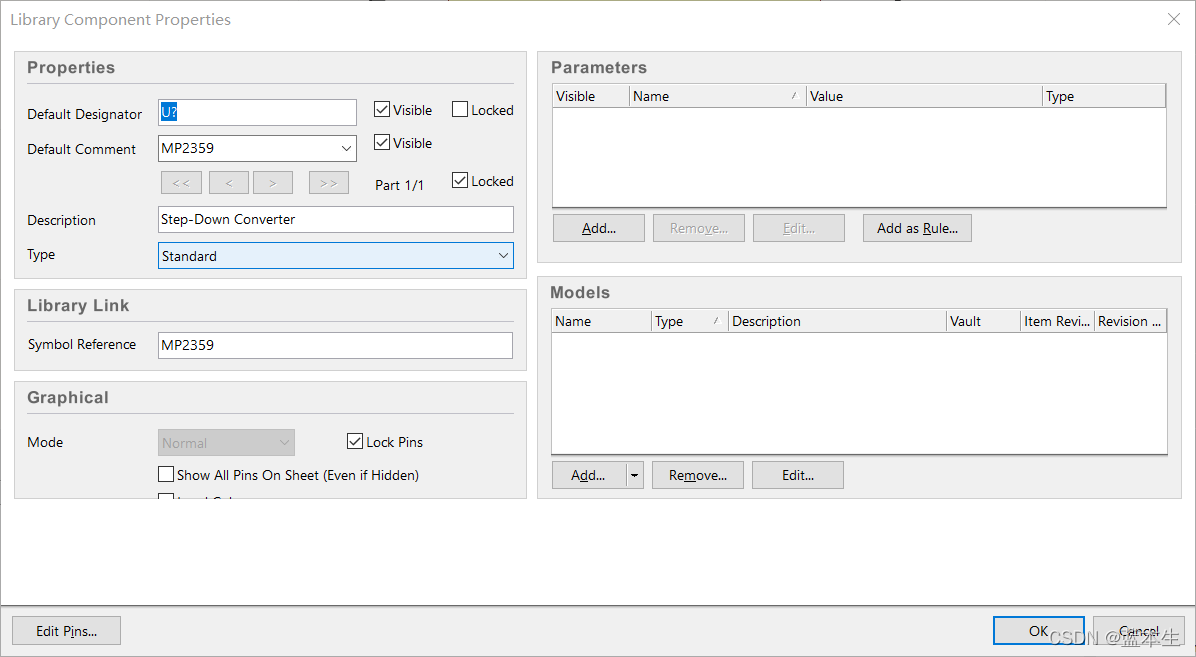

设置缺省名称和默认注释。

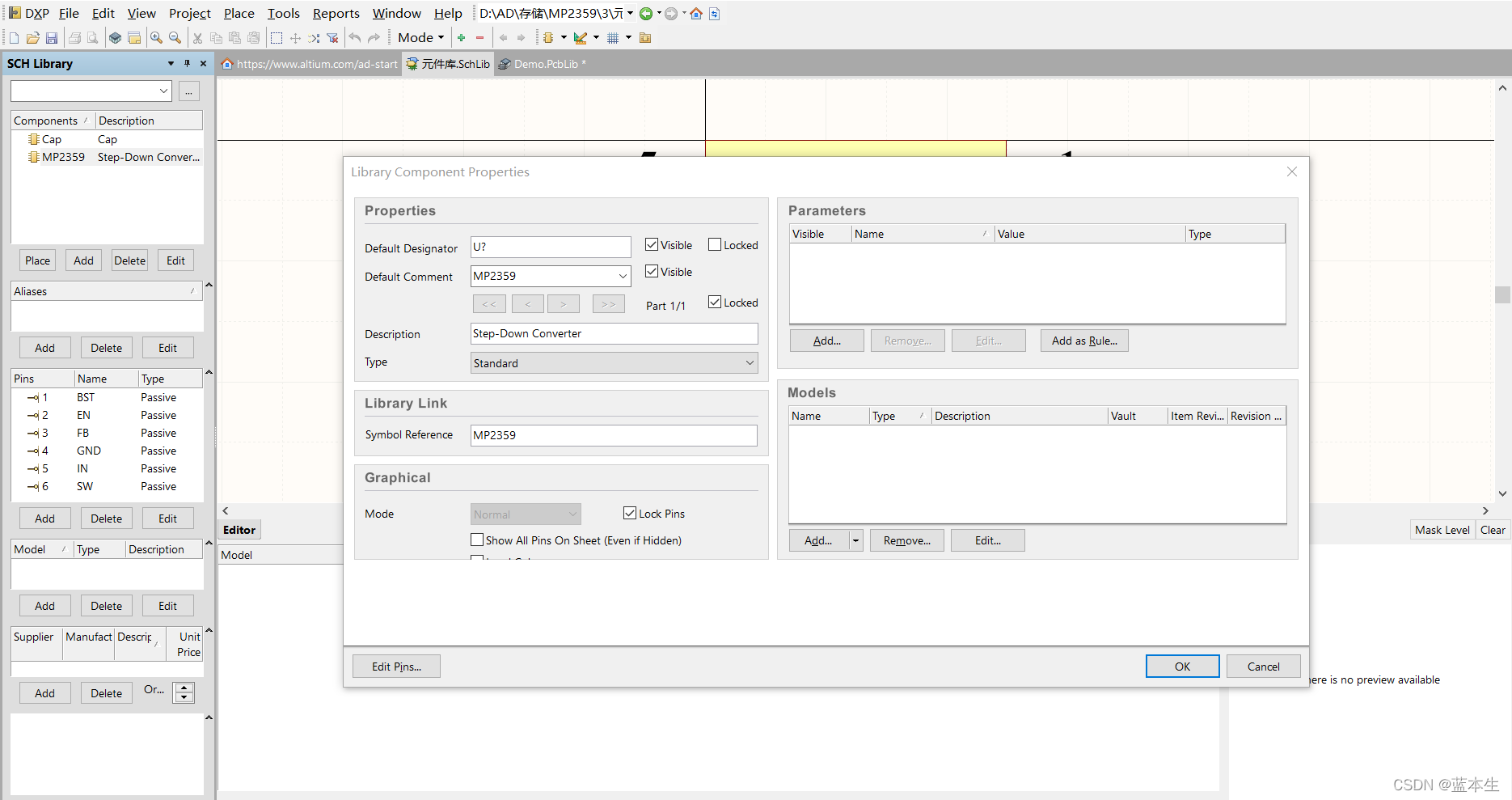

双击左侧Component,进行修改。

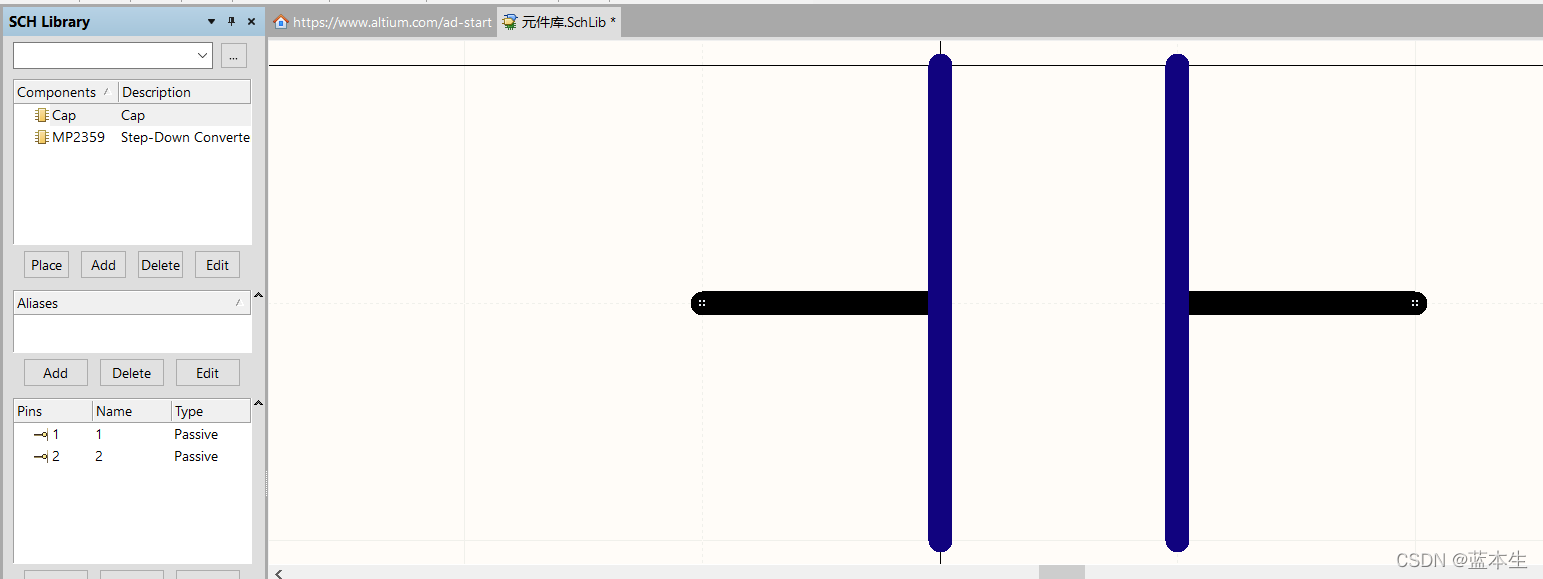

在这个原理库中再建一个元件:
左上角工具栏 Tools->New Component
原理图库元件的封装:

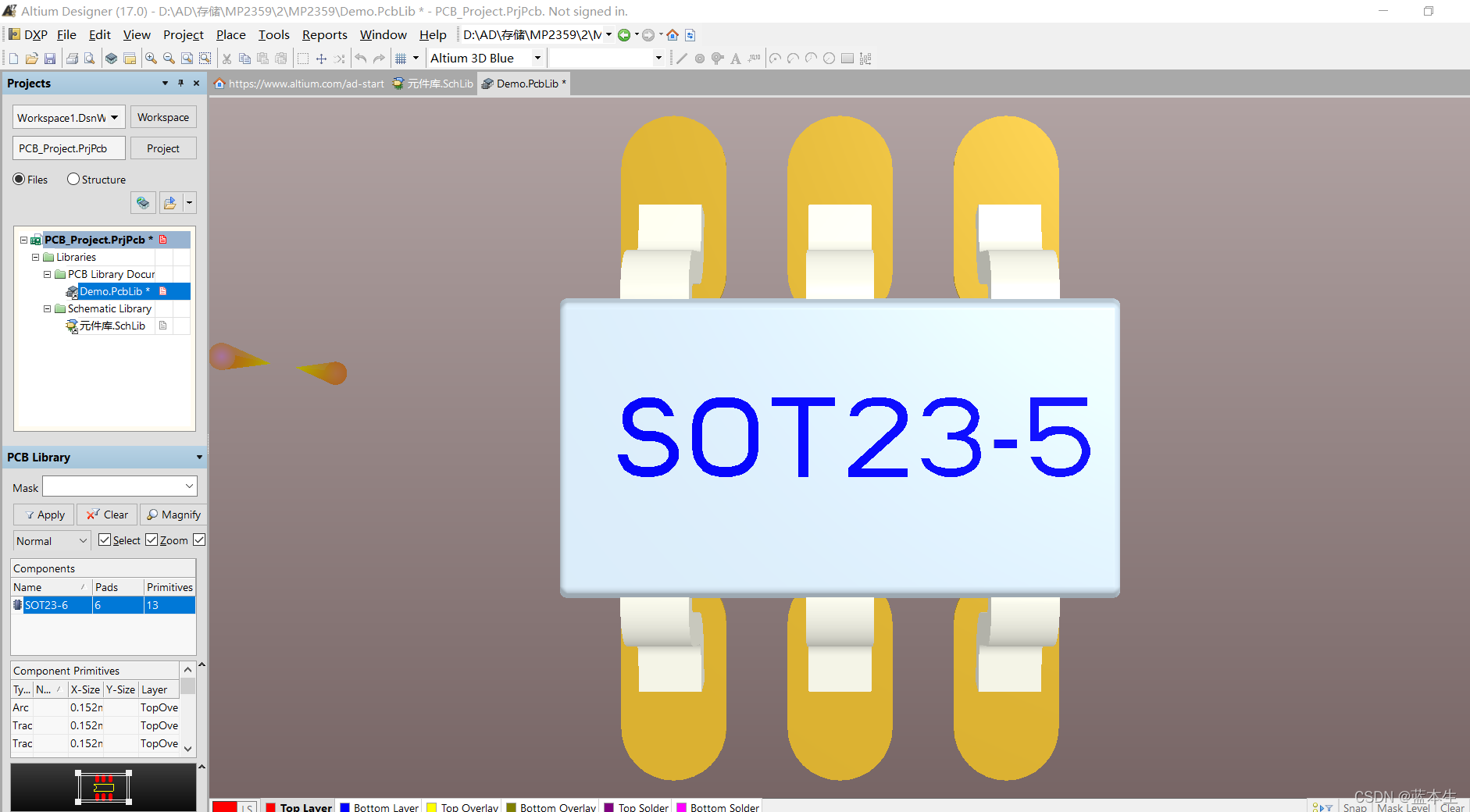

将等待封装的原理图元件和封装图放在一个工程下。

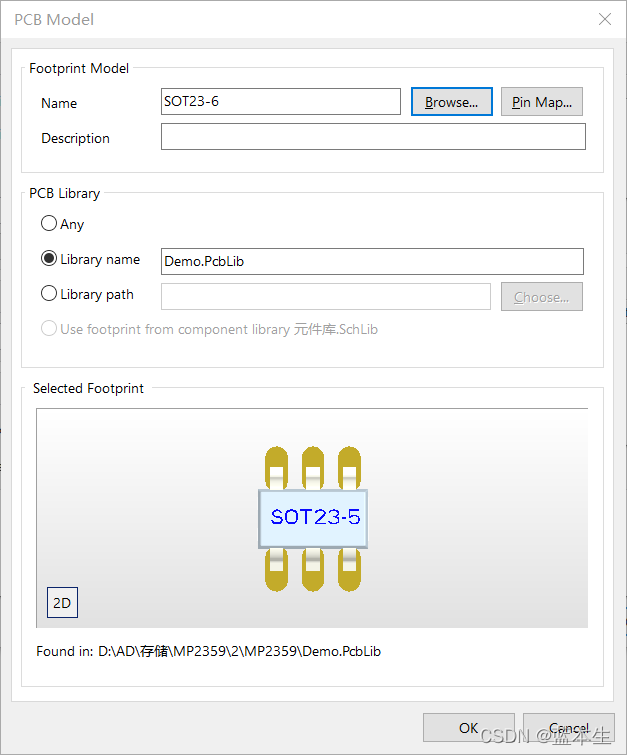

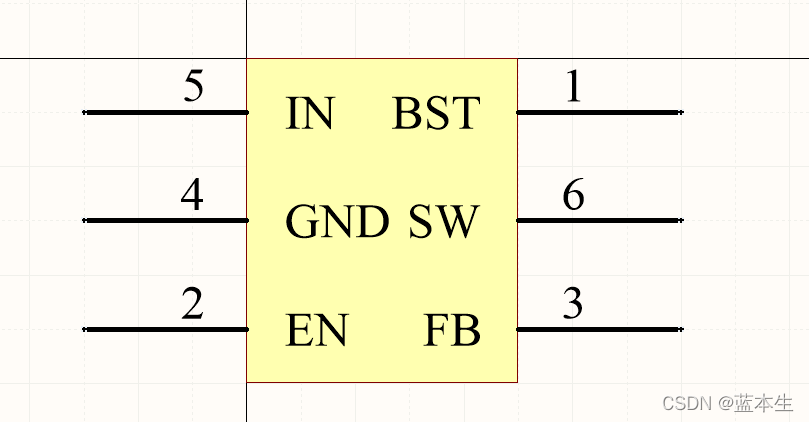

回到MP2359原理图库,双击左侧MP2359,点击右下方Add...,选择需要的PCB图。
最后保存就可以了。
