3层交换机与路由器对接：案例2个

三层交换机与路由器对接上网配置示例
三层交换机是具有路由功能的交换机，由于路由属于OSI模型中第三层网络层的功能，所以称为三层交换机。

三层交换机既可以工作在二层也可以工作在三层，可以部署在接入层，也可以部署在汇聚层，作为用户的网关。

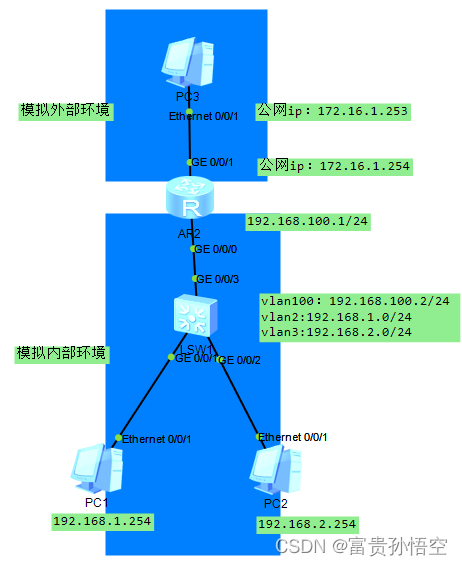

一、组网需求：

公司拥有多个部门且位于不同网段，各部门均有访问Internet的需求。现要求用户通过三层交换机和路由器访问外部网络，且要求三层交换机作为用户的网关。

 二、配置思路：

1)配置L3交换机作为用户的网关，通过VLANIF接口，实现跨网段用户互访。

2)配置L3交换机作为DHCP服务器，为用户分配IP地址。

3)配置路由器通过NAT转换，使用户可以访问外部网络。

三、操作步骤：

1.配置连接用户的接口和对应的VLANIF接口。

[Switch] vlan batch 2 3

[Switch] interface gigabitethernet 0/0/1

[Switch-GigabitEthernet0/0/2] port link-type access //配置接口接入类型为access

[Switch-GigabitEthernet0/0/2] port default vlan 2 //配置接口加入VLAN 2

[Switch-GigabitEthernet0/0/2] quit

[Switch] interface gigabitethernet 0/0/2

[Switch-GigabitEthernet0/0/3] port link-type access

[Switch-GigabitEthernet0/0/3] port default vlan 3

[Switch-GigabitEthernet0/0/3] quit

[Switch] interface vlanif 2

[Switch-Vlanif2] ip address 192.168.1.1 24

[Switch-Vlanif2] quit

[Switch] interface vlanif 3

[Switch-Vlanif3] ip address 192.168.2.1 24

[Switch-Vlanif3] quit

配置连接路由器的接口和对应的VLANIF接口。

[Switch] vlan batch 100

[Switch] interface gigabitethernet 0/0/3

[Switch-GigabitEthernet0/0/1] port link-type access

[Switch-GigabitEthernet0/0/1] port default vlan 100 //与路由器连接用access口

[Switch-GigabitEthernet0/0/1] quit

[Switch] interface vlanif 100

[Switch-Vlanif100] ip address 192.168.100.2 24

[Switch-Vlanif100] quit

配置缺省路由。

[Switch] ip route-static 0.0.0.0 0.0.0.0 192.168.100.1 //缺省路由的下一跳是路由器接口的IP地址192.168.100.1  （流量到L3交换机在送给路由器，现在ping不通路由器，没有回程路由）

配置DHCP服务器。

[Switch] dhcp enable

[Switch] interface vlanif 2

[Switch-Vlanif2] dhcp select interface //DHCP使用接口地址池的方式为用户分配IP地址

[Switch-Vlanif2] dhcp server dns-list 114.114.114.114 223.5.5.5 //配置的DNS-List 114.114.114.114是公用的DNS服务器地址，是不区分运营商的。在实际应用中，请根据运营商分配的DNS进行配置

[Switch-Vlanif2] quit

[Switch] interface vlanif 3

[Switch-Vlanif3] dhcp select interface

[Switch-Vlanif3] dhcp server dns-list 114.114.114.114 223.5.5.5

[Switch-Vlanif3] quit

现在PC1可以ping通网关L3交换机

2.配置路由器

配置连接交换机的接口对应的IP地址。

system-view

[Huawei] sysname Router

[Router] interface gigabitethernet 0/0/0

[Router-GigabitEthernet0/0/0] ip address 192.168.100.1 255.255.255.0 //配置的IP地址192.168.100.1为交换机缺省路由的下一跳IP地址

[Router-GigabitEthernet0/0/0] quit

配置连接公网的接口对应的IP地址。

[Router] interface gigabitethernet 0/0/1

[Router-GigabitEthernet0/0/1] ip address 172.16.1.254 255.255.255.0 //配置连接公网接口的IP地址和公网的IP地址在同一网段

[Router-GigabitEthernet0/0/1] quit

配置缺省路由和回程路由。

[Router] ip route-static 192.168.0.0 255.255.0.0 192.168.100.2 //配置回程路由的下一跳就指向交换机上行接口的IP地址192.168.100.2 （现在流量可以返回给L3交换机，用户可以ping通路由器）

[Router] ip route-static 0.0.0.0 0.0.0.0 200.0.0.1 //配置静态缺省路由的下一跳指向公网提供的IP地址200.0.0.1  （个人认为可以不用）

配置NAT功能，使内网用户可以访问外网。

[Router] acl number 2001

[Router-acl-basic-2001] rule 5 permit source 192.168.0.0 0.0.255.255 //NAT转换只对源IP地址是192.168.0.0/16网段的生效，并在接口GE0/0/2的出方向进行转换

[Router-acl-basic-2001] quit

[Router] interface gigabitethernet 0/0/2

[Router-GigabitEthernet0/0/2] nat outbound 2001

[Router-GigabitEthernet0/0/2] quit

检查配置结果

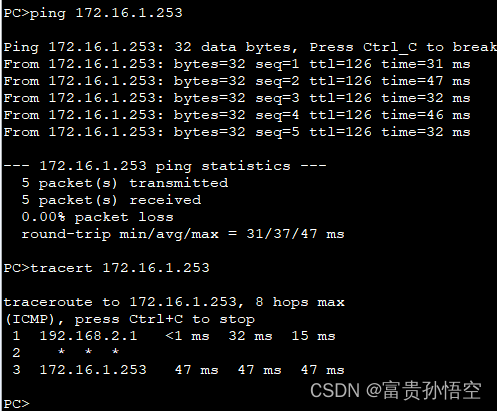

配置完成后，PC1和PC2都可以Ping通外网的IP 172.16.1.253/24，PC1和PC2都可以访问Internet。

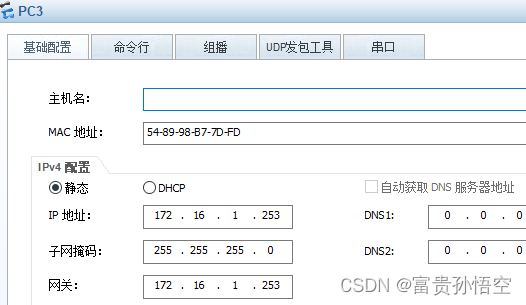

PC3配置：

---

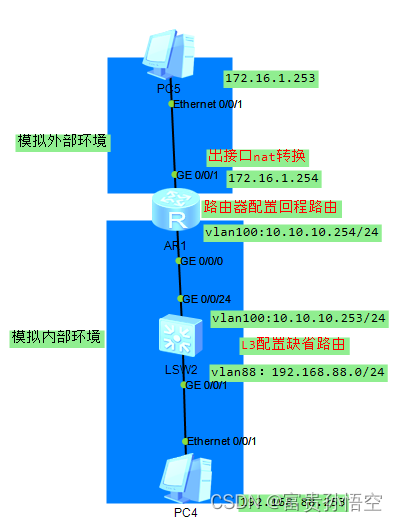

案例二：

L3交换机配置：

[Huawei]interface vlanif 100 配置vlan100
[Huawei-Vlanif100]ip add 10.10.10.253 24 给vlan100配置ip地址
[Huawei]interface GigabitEthernet 0/0/24配置连接路由器的g0/0/24端口
[Huawei-GigabitEthernet0/0/24]port link-type access 配置端口为access模式
[Huawei-GigabitEthernet0/0/24]port default vlan 100 端口划分到vlan100
[Huawei]ip route-static 0.0.0.0 0.0.0.0 10.10.10.254 三层交换机配置默认路由，下一跳地址为连接路由器端口地址
[Huawei]dhcp enable //开启dhcp功能
[Huawei]vlan batch 88 100 //创建vlan88和vlan100
[Huawei]interface Vlanif 88 //配置vlan88
[Huawei-Vlanif88]ip add 192.168.88.254 24 //给vlan88配置ip
[Huawei-Vlanif88]dhcp select interface //vlan88开启 端口dhcp功能
[Huawei]interface GigabitEthernet 0/0/1 //配置连接pc1的g0/0/1端口
[Huawei-GigabitEthernet0/0/1]port link-type access //设置为access模式
[Huawei-GigabitEthernet0/0/1]port default vlan 88 //划分到vlan88

路由器配置：

[Huawei]interface GigabitEthernet 0/0/0 配置端口g0/0/0
[Huawei-GigabitEthernet0/0/0]ip add 10.10.10.254 24 配置IP地址
[Huawei-GigabitEthernet0/0/0]ip route-static 192.168.88.0 255.0.0.0 10.10.10.253 设置回程路由

至此，pc1可以ping通路由
下一步，ping通公网设备

[Huawei]interface GigabitEthernet 0/0/1 配置端口g0/0/1
[Huawei-GigabitEthernet0/0/1]ip add 172.16.1.254 24 端口配置ip

[Huawei]acl 2001 创建基础acl，命名2001
[Huawei-acl-basic-2001]rule 10 permit source 192.168.88.0 0.0.0.255 顺序为10，允许，源ip
[Huawei]interface GigabitEthernet 0/0/1 配置内网出口端口g0/0/1
[Huawei-GigabitEthernet0/0/1]nat outbound 2001 设置 NAT 出口转换 acl 2001
至此 内网pc1 ping 通 公网pc2

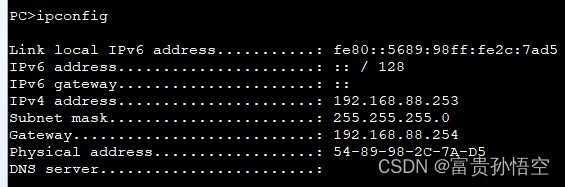

查看pc1是否获取地址

pc1可以ping通公网
