三层交换机与路由器对接

由于无法在三层交换机的接口上直接配置IP地址，所以要借助vlanif口来完成三层交换机与路由器的对接工作。

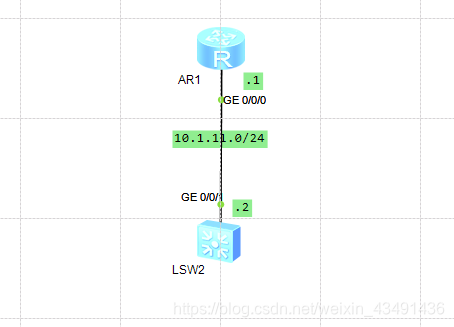

本次实验所用拓扑：

方法一：使用缺省建立的vlanif1口与路由器完成对接

路由器配置

[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 10.1.11.1 24

交换机配置

[SW2]int Vlanif 1
[SW2-Vlanif1]ip add 10.1.11.2 24

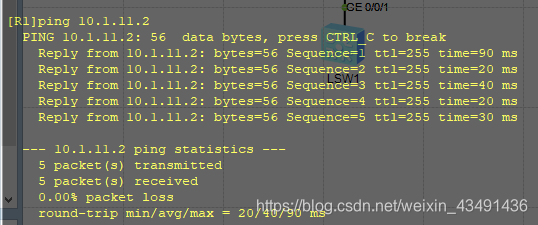

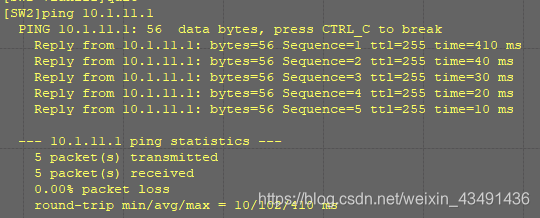

测试：

方法二：使用非valnif1口与路由器对接

路由器配置

[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 10.1.11.1 24

交换机配置

[SW]vlan batch 10                         //创建vlan10
[SW]interface Vlanif 10
[SW-Vlanif10]ip address 10.1.11.2 24
[SW]int g0/0/1
[SW-GigabitEthernet0/0/1]port link-type access
[SW-GigabitEthernet0/0/1]port default vlan 10

测试：
