eNSP实验——三层交换机不同网段通信

及供参考

基础概念

三层交换机（Layer 3 Switch）

三层交换机是一种在网络层工作的设备。它在传统二层交换机的基础上增加了路由功能，能够在数据链路层（第二层）和网络层（第三层）之间进行数据转发和处理。三层交换机的核心思想是“一次路由，多次交换”，即在首次确定数据包的路由后，后续相同路径的数据包可以直接通过交换功能快速转发，从而提高网络效率。

三层交换机可以理解为会路由的交换机，它同时具备两种能力：

二层交换：像普通交换机一样，通过MAC地址快速转发同一局域网内的数据（比如同一办公室的电脑互传文件）
三层路由：像路由器一样，根据IP地址跨网段转发数据（比如让财务部和研发部的不同网段电脑互相通信）

核心特点：“一次路由，多次交换”。首次跨网段通信时，三层交换机会像路由器一样确定路径；后续相同目的地的数据则直接通过交换功能高速转发，省去重复路由的开销。

三层路由功能
  • IP路由：根据IP地址进行数据包转发，支持多种路由协议（如RIP、OSPF）。
  • 跨VLAN通信：实现不同VLAN之间的数据转发。
  • ACL与安全控制：通过访问控制列表实现流量过滤和安全策略。
三层交换机的核心功能
功能说明实际场景举例
IP路由根据IP地址跨网段转发数据，支持RIP、OSPF等动态路由协议连接公司总部分部和仓库的不同子网
跨VLAN通信无需外接路由器，直接让不同VLAN（虚拟局域网）互通让财务部（VLAN 10）和市场部（VLAN 20）共享打印机
流量管控通过ACL（访问控制列表）限制特定IP或端口的访问权限禁止访客网络访问内部服务器
二层交换机 vs 三层交换机
对比项二层交换机三层交换机
工作层级数据链路层（Layer 2）网络层（Layer 3）
核心任务基于MAC地址表转发同一广播域内的数据基于IP路由表实现跨子网、跨VLAN的数据转发
跨子网通信跨网段通信必须依赖外部路由器内置路由功能，独立完成跨子网通信
转发性能纯硬件交换，延迟低至微秒级ASIC芯片硬件加速，支持线速转发（如10Gbps）
典型场景终端接入层（办公室电脑、IP电话互联）网络核心层（部门VLAN互通、服务器集群访问）
三层交换机和路由器
对比项三层交换机传统路由器
设计目标高速局域网（LAN）内部跨子网通信广域网（WAN）互联及复杂路由策略（如BGP、MPLS）
硬件架构ASIC芯片实现交换与路由，吞吐量高、功耗低通用CPU+软件路由，灵活性高但吞吐量受限
核心功能- VLAN间路由 - 基础ACL/QoS - 高端口密度- NAT/PAT转换 - VPN/IPsec加密 - 防火墙策略
典型场景企业内网核心（数据中心东西向流量）企业边界（互联网接入、跨城市VPN互联）
成本与扩展性适合固定规模的局域网扩展支持复杂网络拓扑（如多ISP接入、流量负载均衡）

SVI（交换虚拟接口）：VLAN 的 虚拟网关

SVI的核心作用
  1. 为VLAN分配IP地址：
    • 示例：将VLAN 10的SVI配置为192.168.1.254/24，作为该VLAN内所有设备的默认网关。
    • 意义：类似给一个部门（VLAN）分配一个统一的“门牌号”，方便跨部门通信。
  2. 实现VLAN间路由：
    • 场景：市场部（VLAN 20）的设备通过SVI访问技术部（VLAN 30）的服务器，流量由三层交换机直接转发。
    • 优势：无需外接路由器，减少网络延迟。
  3. 虚拟接口特性：
    • 对比物理接口：SVI没有实体端口，但可配置IP、ACL等策略，灵活性更高。
    • 示例：即使物理端口故障，只要VLAN存在，SVI仍可提供网关服务。
# 例：创建VLAN 10并绑定SVI
interface Vlan10
 ip address 192.168.1.254  255.255.255.0   # 分配网关IP
  • 总结
    • 三层交换机是局域网全能核心，路由器是广域网战略枢”，二层交换机是基层执行者。
    • 二层交换机负责终端接入，三层交换机处理内网路由，路由器连接外部。
    • IP路由打通子网，SVI消除VLAN壁垒。

实验环境

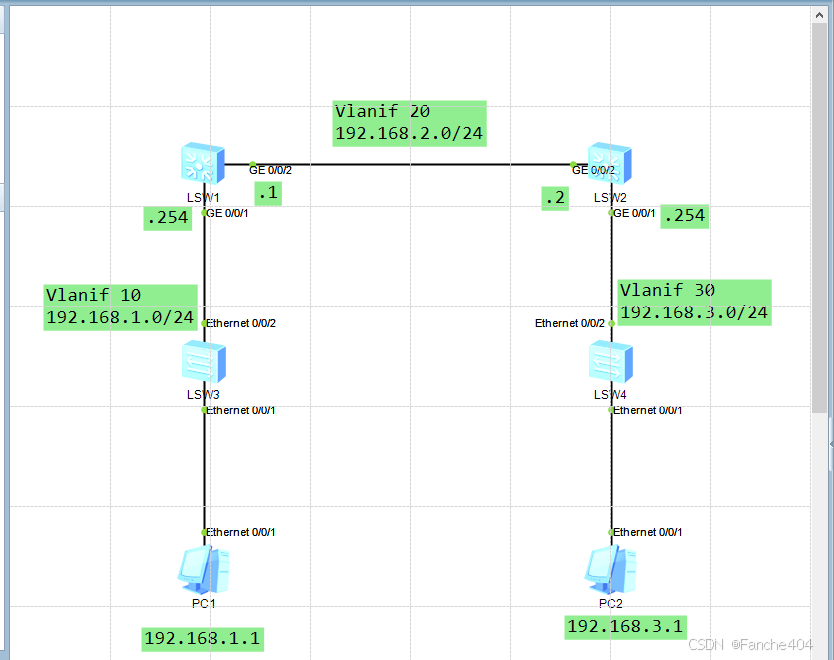

拓扑图

在这里插入图片描述

设备信息

设备名称设备类型接口IP地址/交换机SVI所属VLANIP地址/子网备注
LSV1三层交换机GE 0/0/2192.168.2.1VLAN 20192.168.2.0/24 (Vlanif20)负责 VLAN 20 路由
GE 0/0/1192.168.1.254VLAN 10192.168.1.0/24 (Vlanif10)负责 VLAN 10 路由（网关）
LSV2三层交换机GE 0/0/2192.168.2.2VLAN 20192.168.2.0/24 (Vlanif20)与 LSV1 协同管理 VLAN 20
GE 0/0/1192.168.3.254VLAN 30192.168.3.0/24 (Vlanif30)负责 VLAN 30 路由（网关）
PC1终端设备Ethernet 0/0/1192.168.1.1VLAN 10192.168.1.0/24网关为 VLAN 10 的 Vlanif10 IP
PC2终端设备Ethernet 0/0/1192.168.3.1VLAN 30192.168.3.0/24网关为 VLAN 30 的 Vlanif30 IP

配置VLAN

创建VLAN配置接口类型

注意：交换机之间的Trunk干链路，Trunk链路用于承载多个VLAN的流量。如果VLAN20的数据包要通过Trunk链路传输，必须确保该Trunk链路允许VLAN20通过，否则即使配置了路由，数据包也无法通过该链路。这是确保VLAN流量正确传输的基本要求。

SW1

<Huawei>sy
Enter system view, return user view with Ctrl+Z.
[Huawei]un in en
Info: Information center is disabled.
[Huawei]sy SW1
[SW1]
[SW1]vlan batch 10 20
Info: This operation may take a few seconds. Please wait for a moment...done.
[SW1]

[SW1]int g0/0/1
[SW1-GigabitEthernet0/0/1]port link-type access
[SW1-GigabitEthernet0/0/1]port default vlan 10
[SW1-GigabitEthernet0/0/1]
[SW1]int g0/0/2
[SW1-GigabitEthernet0/0/2]port link-type trunk
[SW1-GigabitEthernet0/0/2]port trunk allow-pass vlan all 	# 允许通过所有VLAN
[SW1-GigabitEthernet0/0/2]q
[SW1]

SW2

<Huawei>sy
Enter system view, return user view with Ctrl+Z.
[Huawei]un in en
Info: Information center is disabled.
[Huawei]sy SW2
[SW2]
[SW2]
[SW2]vl
[SW2]vlan batch 20 30
Info: This operation may take a few seconds. Please wait for a moment...done.
[SW2]

[SW2]int g0/0/1
[SW2-GigabitEthernet0/0/1]port link-type access
[SW2-GigabitEthernet0/0/1]port default vlan 30
[SW2-GigabitEthernet0/0/1]q
[SW2]
[SW2]int g0/0/2
[SW2-GigabitEthernet0/0/2]port link-type trunk
[SW2-GigabitEthernet0/0/2]port trunk allow-pass vlan all	# 允许通过所有VLAN
[SW2-GigabitEthernet0/0/2]q
[SW2]

给VLAN配置IP地址

这里 VLAN 10 和 VLAN 30 作为网关。
这里 VLAN 20 作为接口地址。

SW1交换机配置Vlanif（相当于192.168.1.0/24的网关）
192.168.1.254 将作为 VLAN 10 的网关地址，PC1（192.168.1.1）将通过这个网关与网络中的其他部分通信。

[SW1]int Vlanif 10
[SW1-Vlanif10]ip address 192.168.1.254 24		# PC1网关地址要和这个地址对上
[SW1-Vlanif10]q
[SW1]
[SW1]int Vlanif 20
[SW1-Vlanif20]ip address 192.168.2.1 24
[SW1-Vlanif20]q
[SW1]
[SW1]dis ip int b
*down: administratively down
^down: standby
(l): loopback
(s): spoofing
The number of interface that is UP in Physical is 4
The number of interface that is DOWN in Physical is 1
The number of interface that is UP in Protocol is 3
The number of interface that is DOWN in Protocol is 2

Interface                         IP Address/Mask      Physical   Protocol
MEth0/0/1                         unassigned           down       down
NULL0                             unassigned           up         up(s)
Vlanif1                           unassigned           up         down
Vlanif10                          192.168.1.254/24     up         up
Vlanif20                          192.168.2.1/24       up         up
[SW1]

SW2交换机配置Vlanif（相当于192.168.3.0/24的网关）
192.168.3.254 将作为 VLAN 30 的网关地址，PC2（192.168.3.1）将通过这个网关与网络中的其他部分通信。

#
[SW2]int Vlanif 20
[SW2-Vlanif20]ip address 192.168.2.2 24
[SW2-Vlanif20]q
[SW2]
[SW2]int Vlanif 30
[SW2-Vlanif30]ip address 192.168.3.254 24		# PC2网关地址要和这个地址对上
[SW2-Vlanif30]q
[SW2]
[SW2]dis ip int b
*down: administratively down
^down: standby
(l): loopback
(s): spoofing
The number of interface that is UP in Physical is 4
The number of interface that is DOWN in Physical is 1
The number of interface that is UP in Protocol is 3
The number of interface that is DOWN in Protocol is 2

Interface                         IP Address/Mask      Physical   Protocol
MEth0/0/1                         unassigned           down       down
NULL0                             unassigned           up         up(s)
Vlanif1                           unassigned           up         down
Vlanif20                          192.168.2.2/24       up         up
Vlanif30                          192.168.3.254/24     up         up
[SW2]

配置路由（三选其一）

  • 静态路由适合小型网络或固定路径的场景。
  • 动态路由适合大型网络或需要自动调整路径的场景。
  • 默认路由适合简化配置或作为备用出口的场景。

这里举例三种路由配置，一种默认路由，一种动态路由，一种静态路由。选择其中一种即可，设备上的路由表有通往目标网段的路由，就可以进行一个跨网段的数据转发。

这里看了一下路由表，只有直连相邻的设备的路由，SW1并没有3.0网段的路由，还需要配置路由，（SW2同理）。

[SW1]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 6        Routes : 6

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
    192.168.1.0/24  Direct  0    0           D   192.168.1.254   Vlanif10
  192.168.1.254/32  Direct  0    0           D   127.0.0.1       Vlanif10
    192.168.2.0/24  Direct  0    0           D   192.168.2.1     Vlanif20
    192.168.2.1/32  Direct  0    0           D   127.0.0.1       Vlanif20

[SW1]

[SW2]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 6        Routes : 6

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
    192.168.2.0/24  Direct  0    0           D   192.168.2.2     Vlanif20
    192.168.2.2/32  Direct  0    0           D   127.0.0.1       Vlanif20
    192.168.3.0/24  Direct  0    0           D   192.168.3.254   Vlanif30
  192.168.3.254/32  Direct  0    0           D   127.0.0.1       Vlanif30

[SW2]

默认路由配置

默认路由是一种路由配置，它将所有未明确指定目的地的数据包转发到一个预设的下一跳地址。（默认路由是静态路由的特殊形式）

# 默认路由配置
# ip route-static 0.0.0.0 0 [下一跳地址]
# ip route-static 0.0.0.0 0.0.0.0 [下一跳地址]

这里用的是默认路由，SW1上面配置了一条默认路由之后，也要在SW2上面配置一条默认路由，路由向来是有去有回的。

# SW1 配置默认路由
[SW1]ip route-static 0.0.0.0 0 192.168.2.2

# SW2 配置默认路由
[SW2]ip route-static 0.0.0.0 0 192.168.2.1
SW1和SW2路由表（默认路由）
# 默认路由是匹配不在路由表上的任何网段的路由，SW1路由表上看不到192.168.3.0/24网段是正常的。
[SW1]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 7        Routes : 7

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        0.0.0.0/0   Static  60   0          RD   192.168.2.2     Vlanif20		# 默认路由
      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
    192.168.1.0/24  Direct  0    0           D   192.168.1.254   Vlanif10
  192.168.1.254/32  Direct  0    0           D   127.0.0.1       Vlanif10
    192.168.2.0/24  Direct  0    0           D   192.168.2.1     Vlanif20
    192.168.2.1/32  Direct  0    0           D   127.0.0.1       Vlanif20

[SW1]
#
[SW2]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 7        Routes : 7

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        0.0.0.0/0   Static  60   0          RD   192.168.2.1     Vlanif20		# 默认路由
      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
    192.168.2.0/24  Direct  0    0           D   192.168.2.2     Vlanif20
    192.168.2.2/32  Direct  0    0           D   127.0.0.1       Vlanif20
    192.168.3.0/24  Direct  0    0           D   192.168.3.254   Vlanif30
  192.168.3.254/32  Direct  0    0           D   127.0.0.1       Vlanif30

[SW2]

OSPF 动态路由

OSPF（开放最短路径优先）是一种基于链路状态的内部网关协议，用于在自治系统内部动态发现和传播路由信息。

在标准OSPF配置中（如宣告直连网段、配置区域），下一跳由协议自动生成，无需手动干预。

ospf 1	# 启动OSPF协议，并指定进程ID为1。进程ID是一个标识符，用于区分不同的OSPF实例。
area 0	# 指定配置的是OSPF的区域0，也就是骨干区域。OSPF使用区域来组织网络，骨干区域是所有其他区域必须连接的中心区域
network 0.0.0.0 0.0.0.0	# 这是一个特殊的OSPF网络声明，它使用通配符掩码0.0.0.0来匹配所有接口。这意味着路由器上的所有接口都会被加入到OSPF区域0中。
  • 备注：
    • 网络地址（network address）：0.0.0.0 表示匹配任何IP地址。
    • 反掩码（wildcardmask）：0.0.0.0 表示不进行任何匹配过滤，即匹配所有接口。
# SW1
[SW1]ospf 1
[SW1-ospf-1]area 0
[SW1-ospf-1-area-0.0.0.0]network 0.0.0.0 0.0.0.0
[SW1-ospf-1-area-0.0.0.0]

# SW2
[SW2]ospf 1
[SW2-ospf-1]area 0
[SW2-ospf-1-area-0.0.0.0]network 0.0.0.0 0.0.0.0
[SW2-ospf-1-area-0.0.0.0]
SW1和SW2路由表（动态路由）
[SW1-ospf-1-area-0.0.0.0]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 7        Routes : 7

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
    192.168.1.0/24  Direct  0    0           D   192.168.1.254   Vlanif10
  192.168.1.254/32  Direct  0    0           D   127.0.0.1       Vlanif10
    192.168.2.0/24  Direct  0    0           D   192.168.2.1     Vlanif20
    192.168.2.1/32  Direct  0    0           D   127.0.0.1       Vlanif20
    192.168.3.0/24  OSPF    10   2           D   192.168.2.2     Vlanif20	# 这里可以看到已经获取到3.0段的路由
[SW1-ospf-1-area-0.0.0.0]

[SW2-ospf-1-area-0.0.0.0]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 7        Routes : 7

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
    192.168.1.0/24  OSPF    10   2           D   192.168.2.1     Vlanif20	# 这里可以看到已经获取到1.0段的路由
    192.168.2.0/24  Direct  0    0           D   192.168.2.2     Vlanif20
    192.168.2.2/32  Direct  0    0           D   127.0.0.1       Vlanif20
    192.168.3.0/24  Direct  0    0           D   192.168.3.254   Vlanif30
  192.168.3.254/32  Direct  0    0           D   127.0.0.1       Vlanif30

[SW2-ospf-1-area-0.0.0.0]

静态路由

使用静态路由指向具体的目标网段

# 静态路由，配置去192.168.3.0/24网段
[SW1]ip route-static 192.168.3.0 24 192.168.2.2

# 静态路由，配置去192.168.1.0/24网段
[SW2]ip route-static 192.168.1.0 24 192.168.2.1
SW1和SW2路由表（静态路由）
[SW1]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 7        Routes : 7

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
    192.168.1.0/24  Direct  0    0           D   192.168.1.254   Vlanif10
  192.168.1.254/32  Direct  0    0           D   127.0.0.1       Vlanif10
    192.168.2.0/24  Direct  0    0           D   192.168.2.1     Vlanif20
    192.168.2.1/32  Direct  0    0           D   127.0.0.1       Vlanif20
    192.168.3.0/24  Static  60   0          RD   192.168.2.2     Vlanif20		# 静态路由

[SW1]
#
[SW2]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 7        Routes : 7

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
    192.168.1.0/24  Static  60   0          RD   192.168.2.1     Vlanif20		# 静态路由
    192.168.2.0/24  Direct  0    0           D   192.168.2.2     Vlanif20
    192.168.2.2/32  Direct  0    0           D   127.0.0.1       Vlanif20
    192.168.3.0/24  Direct  0    0           D   192.168.3.254   Vlanif30
  192.168.3.254/32  Direct  0    0           D   127.0.0.1       Vlanif30

[SW2]
  • 跨网段通信必须配置路由，因为不同网段之间的设备无法直接通信。
  • 路由的作用是告诉路由器或三层交换机如何将数据包转发到目标网段。
  • 路由配置可以是静态的、动态的或默认的，具体选择取决于网络规模和需求。

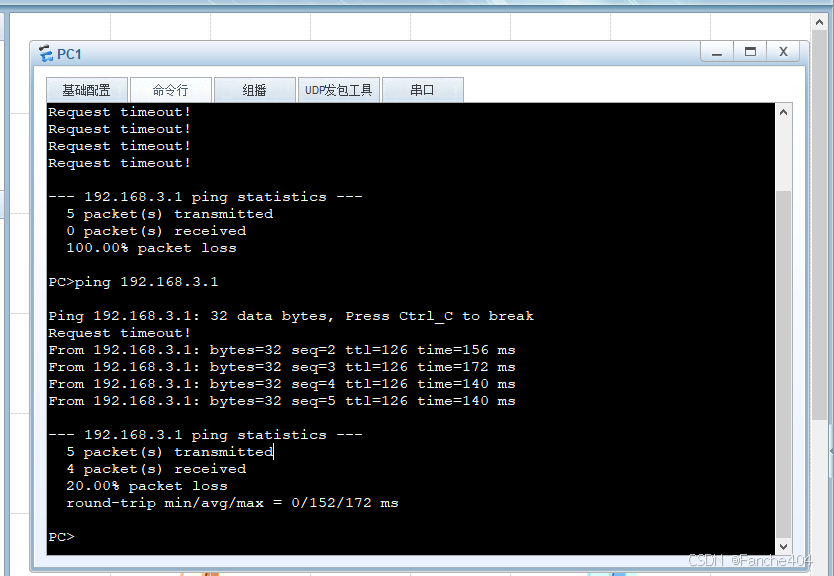

测试

PC1能和PC2通信

要实现三层交换机上不同网段的通信，需要确保正确配置VLAN接口（SVI）并分配适当的IP地址，同时在交换机之间配置trunk链路以允许必要的VLAN通过，从而实现不同网段间的路由。

在这里插入图片描述

ensp基于三层交换机或路由器实现直连网络（不同网段）用户之间的互联互通
qq_52187093的博客
12-07 1965
ensp基于三层交换机或路由器实现直连网络（不同网段）用户之间的互联互通
eNSP不同网段实现全网互通
weixin_50748467的博客
09-22 7171
【实验拓扑】
04利用三层交换机实现不同VLAN互通（一）
muyangren521的博客
12-12 1091
会将数据包发送给网关，然后静候佳音，而网关发现这个网段需要路由就开始查找路由表，网关肯定找不到这个网段也就无法路由，丢包。网关为什么不能找到这个网段呢，因为一个路由器上的端口如果不配置子接口或者从地址的话是不能配置两个网段的。但是如果是两个交换机分别接到路由器的两个接口上就可以了，因为是通过三层路由转发，而二层的。这个二层不能通信，三层可以通信的，所以同一交换机下或跨交换机不能通信，但能跨路由器通信，为什么呢？交换机划分的VLAN及端口根据如图，使用直通线连接好计算机和交换机，首先网段是不同的，所以。
华为ensp 二层交换机使用vlan实现不同网段互通
一个懒鬼的博客
08-13 2万+
实验拓扑图如下 1.只使用Vlan的trunk接口和access接口实现两个二层交换机上属于不同Vlan的PC互通 port trunk pvid vlan 10 提前配置好IP地址及端口地址 LSW10配置： # sysname LSW10 # vlan batch 10 to 20 100 # interface Vlanif1 # interface MEth0/0/1 # interface Ethernet0/0/1 port link-type access port def
华为ensp不同vlan不同网段之间互通
m0_61998670的博客
09-23 3518
实验目的：实现不同VLAN，不同网段，pc互通。交换机和pc之间用access。用PC1ping通PC2。交换机之间用trunk。
ensp路由器将不同网络连通在一起
wudongfang666的专栏
02-29 1534
二层交换机：lsw2,lsw3,lsw5,lsw6 不进行ip配置，只是定义vlan，和主机标注的保持一致，向下连接pc用access，向上连接路由交换机用trunk。这里的协议感觉最后四个可以去掉，因为默认的路由协议包含了所有接受和发送的网段，这个我稍后测试下，如果想研究的小伙伴可以下载资源直接用ensp打开即可。向下接口trunk，向上access，向上需要提供svi配置，此处作为路由功能，接口需要对应ip才可以进行网络层的转发，下层配置需要通过vlan。最后就是路由的配置，各个接口的ip配置。
eNSP模拟实验——三层交换机与路由器的通信
热门推荐
薰衣草PK向日葵的博客
11-21 7万+
搭建拓扑图如下： 配置命令如下： ==================================================================================== SW1： vlan batch 2 3 #同时新建两个VLAN：VLAN2和VLAN3 int g0/0/1 port link-type access #将GigabitEth...
【eNSP】企业网络架构实验——vlan间的路由通信（三）
2302_76195174的博客
11-09 1973
VLAN，全称是虚拟局域网（Virtual Local Area Network），是一种将物理局域网（LAN）分割成多个逻辑上的、彼此独立的网络的方法。这些逻辑网络可以在同一物理网络设备（如交换机）上实现，而不需要实际的物理隔离。
eNSP学习——RSTP基础配置
TXFBAP的博客
02-18 2078
1、理解RSTP的应用场景； 2、掌握RSTP的基本配置； 3、掌握RSTP的边缘端口的应用； 4、理解RSTP备份端口。
eNSP学习——RIP故障处理
TXFBAP的博客
06-09 1806
掌握RIP故障的产生原因； 掌握RIP故障诊断流程； 掌握RIP故障处理步骤； 掌握RIP故障排除的常用命令。
华为ensp——小型局域网实验配置
肆伍玖的博客
01-22 1万+
任务要求： 自行规划网络地址，网段采用10.x.y.0/24，其中x为你的班级和学号，y可以自己设置 规划VLAN，同一个接入交换机上的为一个vlan，不同的交换机vlan不同 SW1、SW2、SW3和AR2为一个区域，配置单臂路由保证通信 SW5、SW6、SW7和SW4为一个区域，SW4当作三层交换保证区域内VLAN可以互通 SW4和SW5之间做链路聚合，采用静态配置。 内网运行OSPF协议，AR1生成一条默认路由指向Internet，并下发到OSPF中 Internet上配.
eNSP基本小实验（不同网段实现互通和SecureCRT连接eNSP）
qq_57093716的博客
12-10 1145
eNSP小操作
华为ENSP交换机实现不同VLAN间的通信
weixin_53570232的博客
04-17 6689
实际网络部署中一般会将不同IP 地址段划分到不同的 VLAN， 同VLAN 且同网段的 PC 之间可直接进行通信， 无须借助三层转发设备， 该通信方式被称为二层通信， VLAN之间需要通过三层通信实现互访， 三层通信需借助三层设备。
华为模拟器ENSP上，与路由器相连的不同网段两台设备互通时，IP地址与MAC地址的对应关系
weixin_73571234的博客
09-05 3684
先给PC分别设置IP地址、子网掩码、网关（IP路由） 再在路由器上设置与PC相连接口的网关，保证互通。 最后查询路由器上与PC1、PC2分别相连接口的MAC地址。 ping（检测设备数据通信）的时候，若两台设备的IP地址不在同一网段时： 发送ARP： PC1会在路由器上寻找自己的网关，向网关发送ARP报文。 若ARP表中包含IP地址所对应的条目，则用MAC头部进行数据封装，进行发送；若ARP表中没有对应的ARP条目信息，则发送ARP请求，获得目标MAC。 ARP会将PC1的IP地址解析为MAC
eNSP配置-利用三层交换机实现VLAN间的通信
最新发布
2302_76629181的博客
03-21 923
利用三层交换机实现VLAN间的通信
ensp不同网段内主机实现互访
2202_76001567的博客
01-25 1339
配置IP地址、子网掩码和默认网关：在每台计算机上配置正确的IP地址、子网掩码和默认网关，确保每台计算机都在不同的网段内。准备实验环境：准备两台或多台计算机，分别连接到不同的局域网中，确保每台计算机都有独立的IP地址和子网掩码。3，pc1（192.168.1.1），ping，pc3（192.168.2.1）通了。检查连通性：使用ping命令检查不同网段内主机之间的连通性，确保网络连接正常。
华为ensp模拟器实验：三层交换机vlan间通信
weixin_57704002的博客
08-12 1万+
三层交换机不同vlan间相互通信
eNSP 构建互联互通的IP网络
FangWenJing150的博客
03-23 2406
在本实验中，我们要实现PC1与PC2之间的通信。我们通过以下配置任务带领读者完成单条静态路由、备份路由、负载分担和默认路由的配置。
ensp的三层交换机不同vlan间通信
02-26
### 如何在ENSP中配置三层交换机以实现不同VLAN间的路由通信 #### 配置概述 为了使不同VLAN之间的设备能够相互通信，在三层交换机上创建并配置VLANIF接口是必要的。这些接口允许为各个VLAN分配独立的IP地址，从而使得三层交换机能作为默认网关来处理跨VLAN的数据包转发。 #### 创建与配置VLAN及其对应的VLANIF接口 对于每一个需要互相访问的不同VLAN，都需要在其关联的三层交换机上定义相应的VLAN以及设置其专属的逻辑接口即VLANIF接口，并为其指定有效的IPv4地址[^3]。 ```bash [S1]interface Vlanif 10 [S1-Vlanif10]ip address 192.168.1.254 255.255.255.0 [S1-Vlanif10]interface Vlanif 20 [S1-Vlanif20]ip address 192.168.2.254 255.255.255.0 ``` 上述命令序列展示了如何针对两个不同的VLAN（编号分别为10和20），分别建立它们各自的VLANIF接口，并赋予各自子网内的有效管理IP地址。 #### 测试连通性 完成以上配置之后，可以通过尝试让位于不同VLAN下的两台个人计算机相互发送ICMP请求报文来进行基本的功能验证。如果一切正常的话，应该可以看到来自另一端的成功响应消息；反之，则可能意味着某些地方存在问题待排查[^4]。
评论 2
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
