串口控制LED灯亮灭

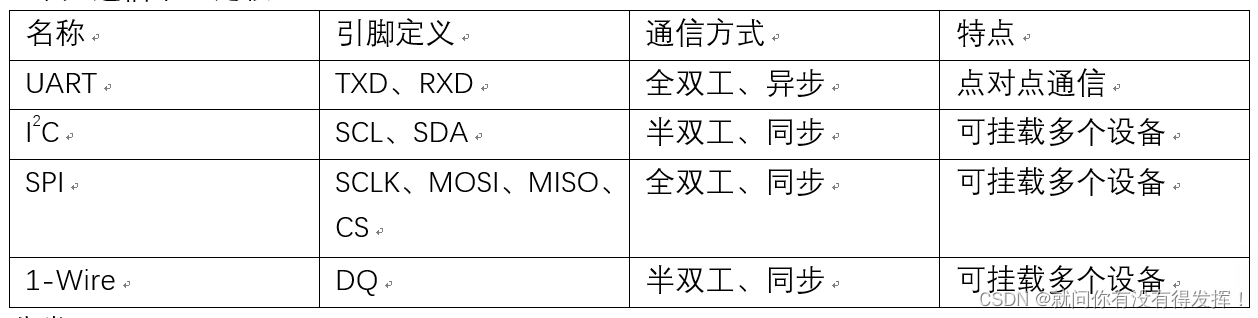

1.常见通信串口比较

分类1：
单工：只能由甲向乙传输信号，一根传输线。
半双工：数据可以在双方传输，但同一时刻只能单方传输，发送数据的同时不能接收数据，一根传输线。
全双工：数据可以在双方传输，发送数据的同时也能接收数据，需两根传输线。
分类2：
同步：双方都有时钟引脚，双方的时钟引脚连接在一起，信息帧为一次通信传送的数据，传输效率高。
异步：无CLK引脚，以固定格式的数据帧进行传输，一帧一帧进行传输，要求双方为相同的传输速度。以0为起始位，1为停止位，需要多用两位进行传输，有效传输效率为80%，因而传输效率低。
传输速度：
波特率：单位时间传输多少码元.
比特率：单位时间传输了多少个二进制位数。
2.初始化配置

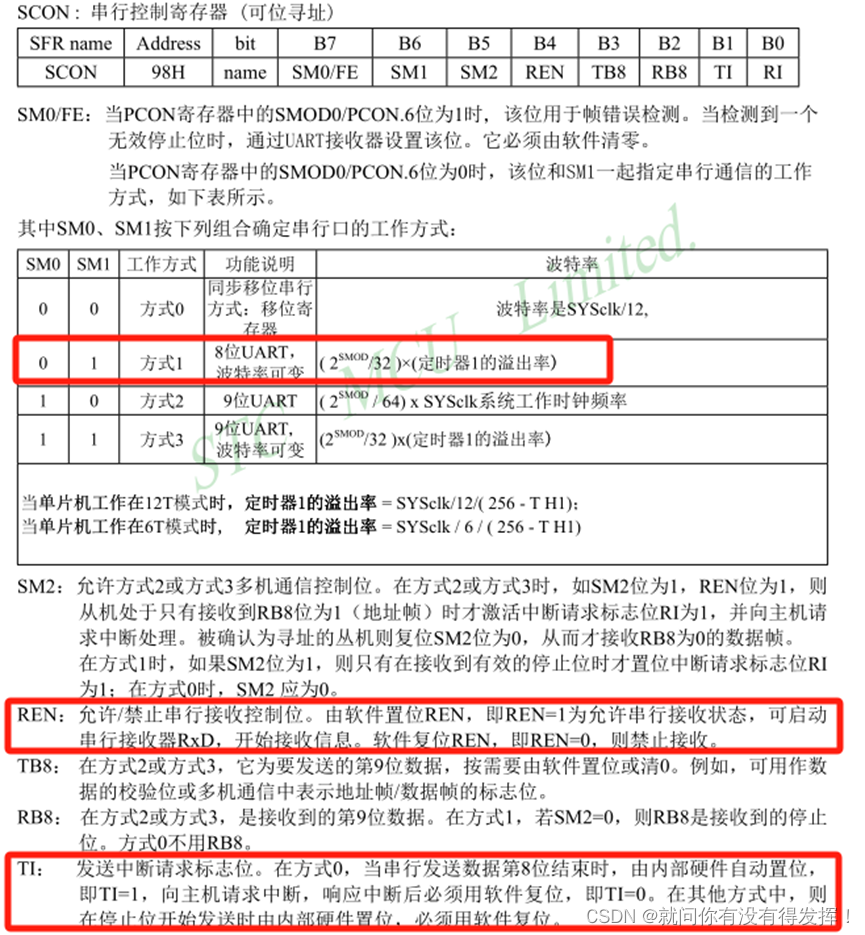

(1) SCON

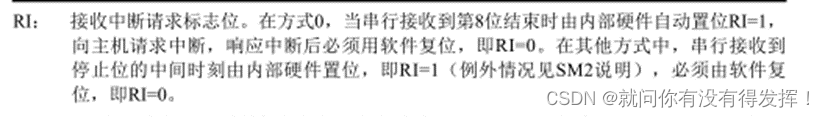

SCON为串行控制寄存器，初始化时选择模式1，TI、RI置0，因而SCON设置为0100 0000。
使用串行通信模式1时，其波特率可变，可变的波特率由定时器1提供，因而也需要对定时器1进行初始化，其初始化可参考定时器一节。

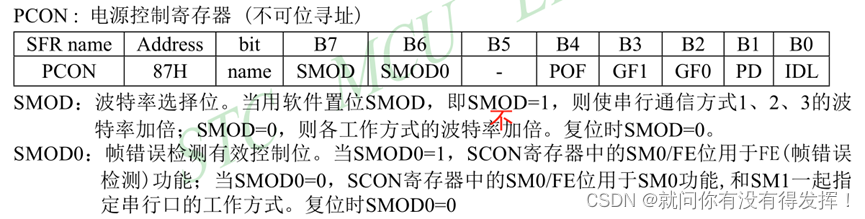

(2)PCON

(3)配置

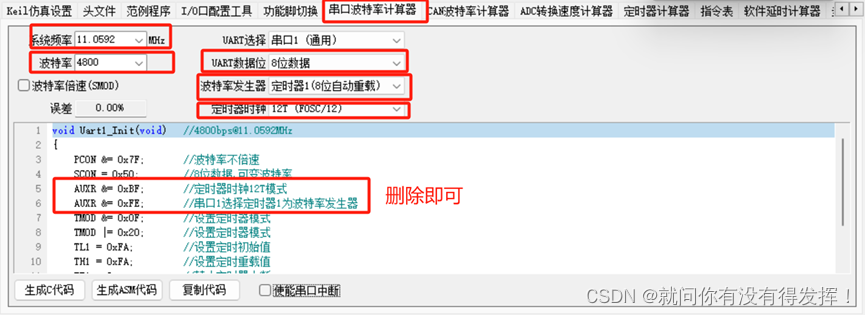

可直接使用STC-ISP的串口波特率计算器得到代码。

按照开发板晶振标注配置系统频率，可按照图示进行配置。由于需使用定时器1，因而初始化函数加上语句EA=1;ES=1;将中断允许总开关和串口中断允许开关打开即可。
3.代码实现
该代码可实现串口输入控制LED亮灭。
(1)串口初始化函数

#include <REGX52.H>
void Uart1_Init()	//4800bps@11.0592MHz
{
	PCON &= 0x7F;		//首位置0，不加倍
	SCON = 0x50;		//工作方式1，并置REN为1，为串行允许接收状态
	TMOD &= 0x0F;		//设置定时器1模式
	TMOD |= 0x20;		//0010 0000，模式2
	TL1 = 0xFA;			//设置初值
	TH1 = 0xFA;			//设置初值
	ET1 = 0;		//定时器禁止中断
	TR1 = 1;	//定时器开启
EA=1;    //中断允许总开关开启
ES=1;	//允许串口中断
}
void UART_SendByte(unsigned char Byte)//由串口发送一个字节数据
{
	SBUF=Byte;//令SBUF读入Byte的值，将数据写入SBUF即可发出
	while(TI==0);//由TI发送完成标志位进行检测，发送完成跳出循环
	TI=0;//让TI置0，复位
}

(2)主函数

#include <REGX52.H>
#include "UART.h"
void main()
{
	Uart1_Init();//初始化
	while(1)
	{
	}


}
void UART_Routine() interrupt 4//中断程序
{
	if(RI==1)					//接收标志位为1
	{
		P2=~SBUF;	//接收为1，则接收数据，由于P2口为0时灯亮，因而取反
		UART_SendByte(SBUF);	//将收到的数据返回串口
		RI=0;					//接收标志位复位
	}
}

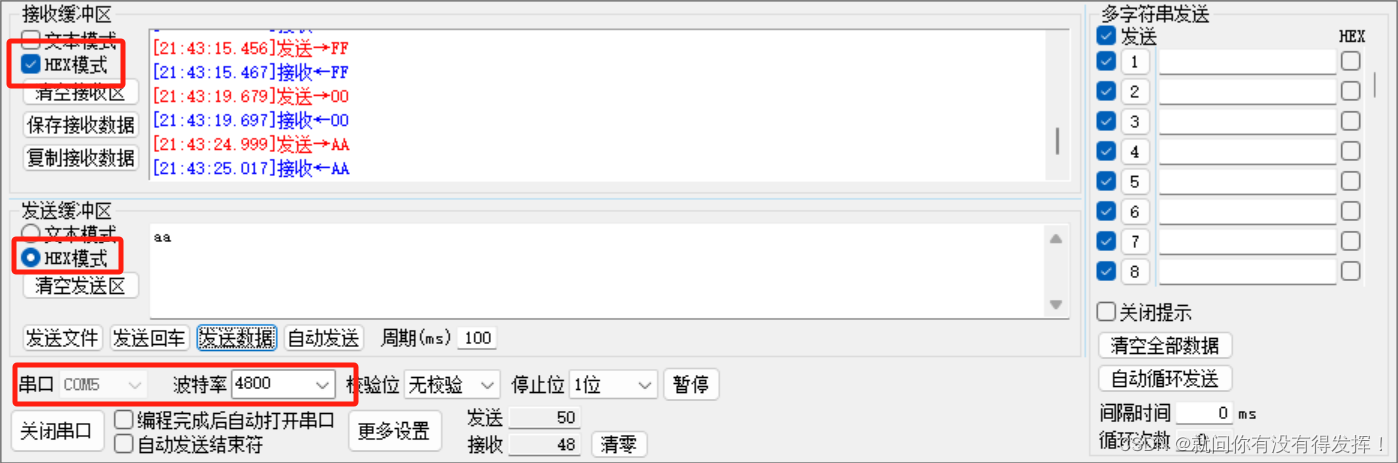

串口助手区如上图所示，选取对应串口与波特率，输入AA，取反则LED8~LED1为0101 0101（低电平点亮）。
