Linux DTS(Device Tree Source)

目录

一、设备树

二、DTS、DTB和DTC

1.DTS

2.DTSI

3.DTC

4.DTB

三、设备树基本框架

四、DTS语法

1. .dtsi头文件

2.设备节点

3.数据类型

4.属性

①compatible属性

②model属性

③status属性

④#address-cells 和#size-cells 属性

⑤reg属性

⑥ranges属性

5.特殊节点

①aliases

②chosen

6.绑定信息文档

五、OF 操作函数

1.查找节点

2.获取属性值

---

一、设备树

DTS即Device Tree Source 设备树源码, Device Tree是一种描述硬件的数据结构，它起源于 OpenFirmware (OF)。设备树（Device Tree）是描述计算机的特定硬件设备信息的数据结构，以便于操作系统的内核可以管理和使用这些硬件，包括CPU或CPU，内存，总线和其他一些外设。

设备树是通过OpenFirmware (OF)项目从基于SPARC的工作站和服务器派生而来的。当前的Devicetree一般针对嵌入式系统，但仍然与某些服务器级系统一起使用。一般x86架构的个人计算机通常不使用设备树，而是依靠各种自动配置协议来识别硬件。使用设备树的系统通常将静态设备树传递给操作系统，但也可以在引导的早期阶段生成设备树。U-Boot可以在启动新操作系统时传递设备树。一些系统使用的引导加载程序可能不支持设备树，但是可以与操作系统一起安装静态设备树，Linux内核支持这种方法。

Device Tree规范目前由名为devicetree.org的社区管理，该社区与Linaro和Arm等相关联。

优势：Linux内核从3.x版本之后开始支持使用设备树，可以实现驱动代码与设备的硬件信息相互的隔离，减少了代码中的耦合性，在此之前，一些与硬件设备相关的具体信息都要写在驱动代码中，如果外设发生相应的变化，那么驱动代码就需要改动。但是在引入了设备树之后，这种情况找到了解决的办法，通过设备树对硬件信息的抽象，驱动代码只要负责处理逻辑，而关于设备的具体信息存放到设备树文件中。如果只是硬件接口信息的变化而没有驱动逻辑的变化，开发者只需要修改设备树文件信息，不需要改写驱动代码。

二、DTS、DTB和DTC

1.DTS

硬件的相应信息都会写在.dts为后缀的文件中，每一款硬件可以单独写一份xxxx.dts，一般在Linux源码中存在大量的dts文件，对于arm架构可以在arch/arm/boot/dts找到相应的dts.

2.DTSI

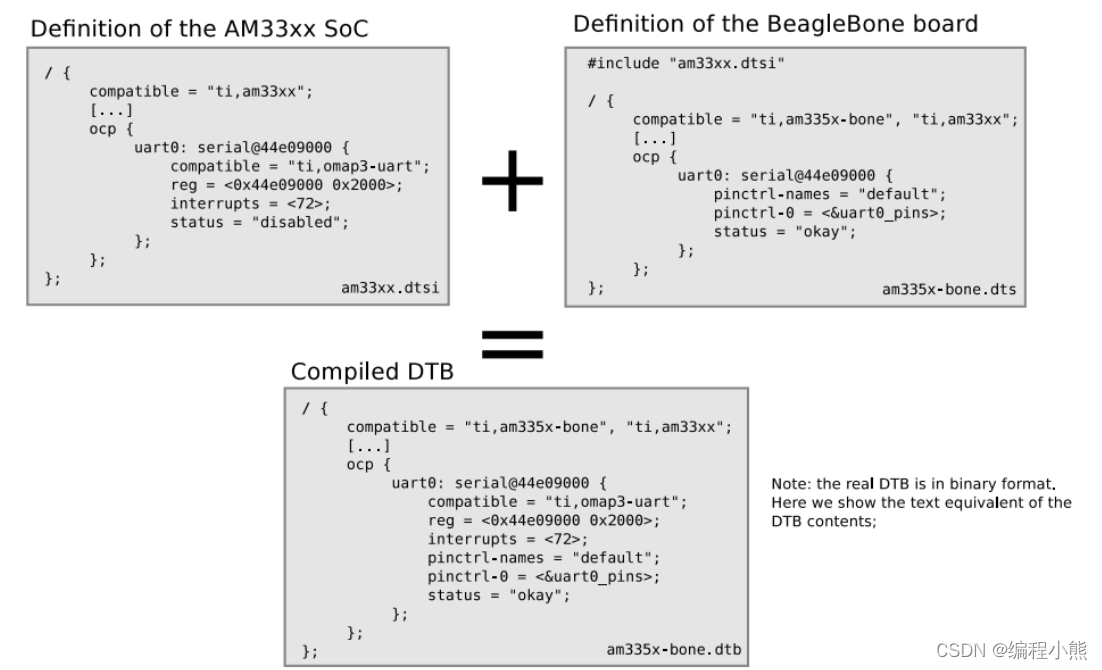

对于一些相同的dts配置可以抽象到dtsi文件中，然后可以用include的方式到dts文件中，对于同一个节点的设置情况，dts中的配置会覆盖dtsi中的配置。具体如下图所示：

3.DTC

dtc是编译dts的工具，可以在Ubuntu系统上通过指令apt-get install device-tree-compiler安装dtc工具。但是，一般在内核源码scripts/dtc路径下已经包含了dtc工具。DTS 是设备树源码文件， DTB 是将DTS 编译以后得到的二进制文件。将.c 文件编译为.o 需要用到 gcc 编译器，那么将.dts 编译为.dtb需要用到 DTC 工具。

scripts/dtc/Makefile 文件内容：

hostprogs-y := dtc
always := $(hostprogs-y)
dtc-objs:= dtc.o flattree.o fstree.o data.o livetree.o treesource.o \
        srcpos.o checks.o util.o
dtc-objs += dtc-lexer.lex.o dtc-parser.tab.o
......

DTC 工具依赖于 dtc.c、 flattree.c、 fstree.c 等文件，最终编译并链接出 DTC 这个主机文件。如果要编译 DTS 文件的话只需要进入到 Linux 源码根目录下，然后执行如下命令：

make all  或者 make  dtbs

make all命令是编译 Linux 源码中的所有东西，包括 zImage， .ko 驱动模块以及设备树，如果只是编译设备树的话建议使用make dtbs命令。


4.DTB

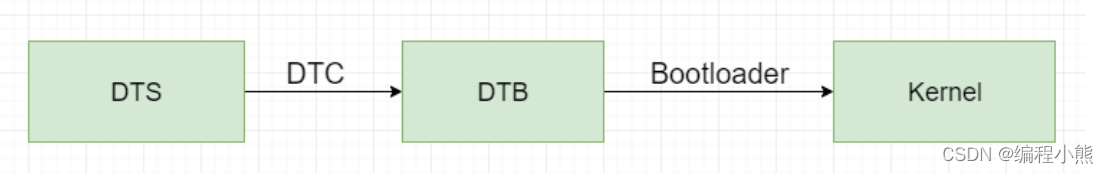

dtb(Device Tree Blob)，dts经过dtc编译之后会得到dtb文件，dtb通过Bootloader引导程序加载到内核。所以Bootloader需要支持设备树才行，Kernel也需要加入设备树的支持。

如果要使用Device Tree，要了解硬件配置和系统运行参数，并把这些信息组织成Device Tree source file。 通过DTC（Device Tree Compiler），可以将Device Tree source file变成适合机器处理的 Device Tree binary file（DTB，device tree blob）。

在系统启动的时候，bootloader可以将保存在flash中的DTB 拷贝到内存并把DTB的起始地址传递给kernel，bootloader或者其他特殊功能的程序。从而使DTB文件会被保存到ROM中，最终通过bootbolader被加载到内核，内核就可以通过解析设备树来让驱动去控制硬件。

三、设备树基本框架

设备树用树状结构描述设备信息，它有以下几种特性：

1.根节点：\

2.设备节点：nodex

        ①节点名称：node

        ②节点地址：node@0, @后面即为地址

3.属性：属性名称（Property   name)和属性值(Property value)

4.标签

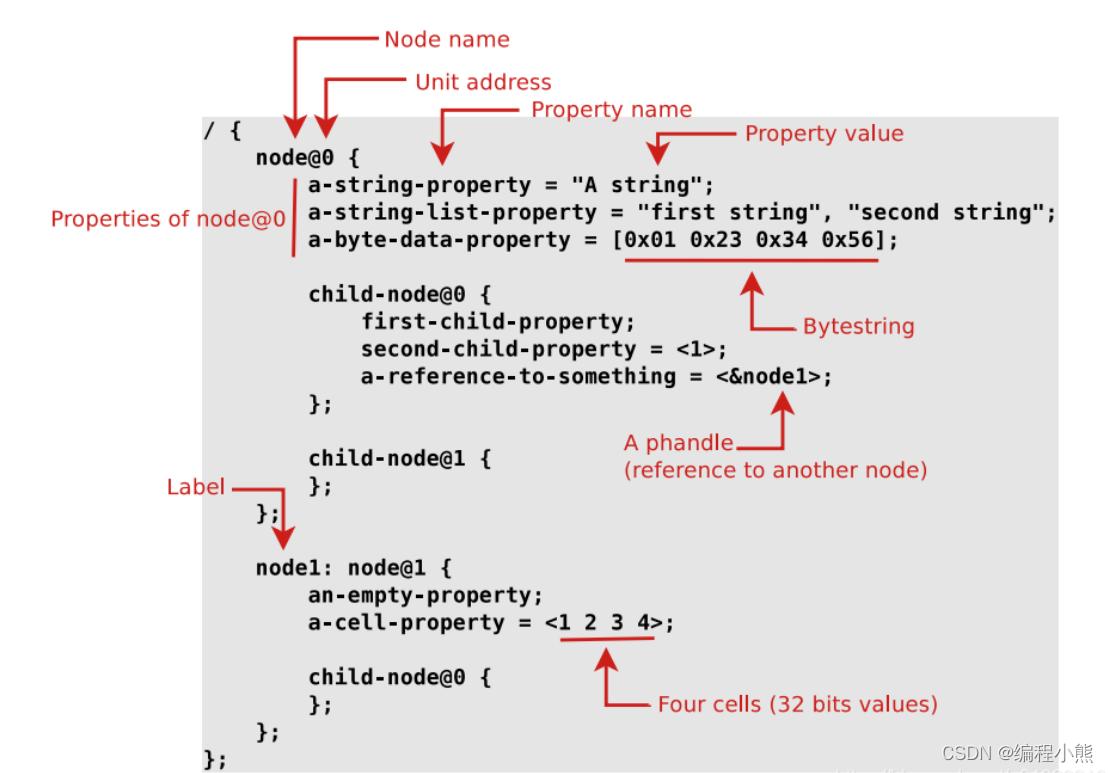

上述.dts文件并没有什么真实的用途，但它基本表征了一个Device Tree源文件的结构。

注：“/”是根节点，每个设备树文件只有一个根节点。在设备树文件中会发现有的文件下也有“/”根节点，这两个“/”根节点的内容会合并成一个根节点。


Linux 内核启动的时会解析设备树中各个节点的信息，并且在根文件系统的/proc/devicetree 目录下根据节点名字创建不同文件夹。

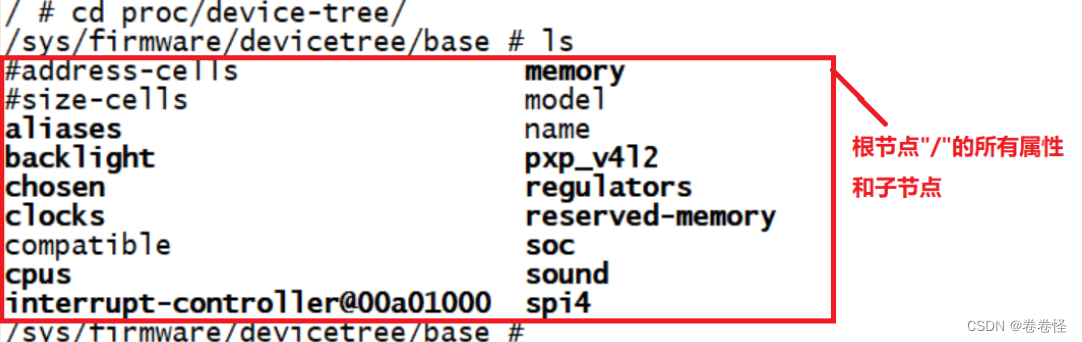

 /proc/device-tree 目录下是根节点“/”的所有属性和子节点。根节点属性属性表现为一个文件。“#address-cells”、“#size-cells”、“compatible”、“model”和“name”这 5 个文件，它们在设备树中就是根节点的 5个属性。可以通过cat查看内容刚好和设备树属性值相对应。

以目录存在的就是根节点下的子节点。


四、DTS语法

1. .dtsi头文件

与C语言一样，设备树也支持头文件，设备树的头文件扩展名为.dtsi。在.dts 设备树文件中，还可以通过“#include”来引用.h、 .dtsi 和.dts 文件。

#include <dt-bindings/input/input.h>
#include "imx6ull.dtsi"

imx6ull.dtsi 文件描述了 I.MX6ULL 这颗 SOC 内部外设情况信息。比如 CPU 架构、主频、外设寄存器地址范围。

2.设备节点

设备树是采用树形结构来描述板子上的设备信息的文件，每个设备都是一个节点，叫做设备节点，每个节点都通过一些属性信息来描述节点信息，属性就是键—值对。

节点命名格式:

label: node-name@unit-address

label:节点标签，方便访问节点：通过&label访问节点，追加节点信息

node-name：节点名字，为字符串，描述节点功能

unit-address：设备的地址或寄存器首地址，若某个节点没有地址或者寄存器，可以省略

每个节点都有不同属性，不同的属性又有不同的内容，属性都是键值对，值可以为空或任意的字节流。

/ {
    aliases {
        can0 = &flexcan1;
    };

    cpus {
        #address-cells = <1>;
        #size-cells = <0>;

        cpu0: cpu@0 {     /*cpu0是cpus的子节点*/
            compatible = "arm,cortex-a7";
            device_type = "cpu";
            reg = <0>;
            };
        };

    intc: interrupt-controller@00a01000 {
        compatible = "arm,cortex-a7-gic";
        #interrupt-cells = <3>;
        interrupt-controller;
        reg = <0x00a01000 0x1000>,
        <0x00a02000 0x100>;
     };
}

设备树源码中常用的几种数据形式

1.字符串:  compatible = "arm,cortex-a7";设置 compatible 属性的值为字符串“arm,cortex-a7”

2.32位无符号整数：reg = <0>; 设置reg属性的值为0

3.字符串列表：字符串和字符串之间采用“,”隔开
compatible = "fsl,imx6ull-gpmi-nand", "fsl, imx6ul-gpmi-nand";

设置属性 compatible 的值为“fsl,imx6ull-gpmi-nand”和“fsl, imx6ul-gpmi-nand”。

3.数据类型

①字符串：compatible = "arm,cortex-a7";

②32位无符号整形：reg = <0>;  在设备树中数值基本上的u32类型的

③字符串列表：属性值也可以为字符串列表，字符串和字符串之间采用“,”隔开

compatible = "fsl,imx6ull-gpmi-nand", "fsl, imx6ul-gpmi-nand";

//设置属性 compatible 的值为“fsl,imx6ull-gpmi-nand”和“fsl, imx6ul-gpmi-nand”


4.属性

节点是由一堆的属性组成，节点都是具体的设备，不同的设备需要的属性不同，用户可以自定义属性。除了用户自定义属性，有很多属性是标准属性， Linux 下的很多外设驱动都会使用这些标准属性。

①compatible属性

compatible 属性也叫做兼容性属性，compatible 属性的值是一个字符串列表， compatible 属性用于将设备和驱动绑定起来。字符串列表用于选择设备所要使用的驱动程序， compatible 属性的值格式如下所示：

"manufacturer,model"
manufacturer：厂商名称

model：模块对应的驱动名字

imx6ull-alientekemmc.dts 中 sound 节点是 I.MX6U-ALPHA 开发板的音频设备节点， I.MX6U-ALPHA 开发板上的音频芯片采用的欧胜(WOLFSON)出品的 WM8960， sound 节点的 compatible 属性值如下：

compatible = "fsl,imx6ul-evk-wm8960","fsl,imx-audio-wm8960";

属性值有两个，分别为“fsl,imx6ul-evk-wm8960”和“fsl,imx-audio-wm8960”，其中“fsl”表示厂商是飞思卡尔，“imx6ul-evk-wm8960”和“imx-audio-wm8960”表示驱动模块名字。 sound这个设备首先使用第一个兼容值在 Linux 内核里面查找，看看能不能找到与之匹配的驱动文件，如果没有找到的话就使用第二个兼容值查。

一般驱动程序文件会有一个 OF 匹配表，此 OF 匹配表保存着一些 compatible 值，如果设备节点的 compatible 属性值和 OF 匹配表中的任何一个值相等，那么就表示设备可以使用这个驱动。


注意：在根节点来说，Linux 内核会通过根节点的 compoatible 属性查看是否支持此设备，如果支持的话设备就会启动 Linux 内核。如果不支持的话那么这个设备就没法启动 Linux 内核。


②model属性

model 属性值是一个字符串，一般 model 属性描述设备模块信息。

③status属性

status 属性和设备状态有关的， status 属性值是字符串，描述设备的状态信息。


值	描述
"okay"	表明设备是可操作的
"disabled"	表明设备当前是不可操作的，但是在未来可以变为可操作的，比如热插拔设备插入以后
"fail"	表明设备不可操作，设备检测到了一系列的错误，而且设备也不大可能变得可操作
"fail-sss"	含义和“fail”相同， sss 部分是检测到的错误内容。

④#address-cells 和#size-cells 属性


这两个属性的值都是无符号 32 位整形， #address-cells 和#size-cells 这两个属性可以用在任何拥有子节点的设备中，用于描述子节点的地址信息。 #address-cells 属性值决定了子节点 reg 属性中地址信息所占用的字长(32 位)， #size-cells 属性值决定了子节点 reg 属性中长度信息所占的字长(32 位)。

注意：子节点的地址信息描述来自于父节点的#address-cells 和#size-cells的值，而不是该节点本身的值。是用于描述子节点的地址信息。

#address-cells 和#size-cells 表明了子节点应该如何编写 reg 属性值，一般 reg 属性都是和地址有关的内容，和地址相关的信息有两种：起始地址和地址长度， reg 属性的格式一为：

reg = <address1 length1 address2 length2 address3 length3……>

每个“address length”组合表示一个地址范围，其中 address 是起始地址， length 是地址长度， #address-cells 表明 address 这个数据所占用的字长， #size-cells 表明 length 这个数据所占用的字长.

spi4 {
    compatible = "spi-gpio";
    #address-cells = <1>;
     #size-cells = <0>;

    gpio_spi: gpio_spi@0 {
    compatible = "fairchild,74hc595";
    reg = <0>;
        };
};

aips3: aips-bus@02200000 {
    compatible = "fsl,aips-bus", "simple-bus";
    #address-cells = <1>;
    #size-cells = <1>;

    dcp: dcp@02280000 {
        compatible = "fsl,imx6sl-dcp";
        reg = <0x02280000 0x4000>;
    };
};

节点 spi4 的#address-cells = <1>， #size-cells = <0>，说明 spi4 的子节点 reg 属性中起始地址所占用的字长为 1，地址长度所占用的字长为 0。子节点 gpio_spi: gpio_spi@0 的 reg 属性值为<0>，因为父节点设置了#addresscells = <1>， #size-cells = <0>，因此 addres=0，没有 length 的值，相当于设置了起始地址，而没有设置地址长度。

设置 aips3: aips-bus@02200000 节点#address-cells = <1>， #size-cells = <1>，说明 aips3的子节点dcp起始地址长度所占用的字长为 1，地址长度所占用的字长也为 1。

⑤reg属性

reg 属性一般用于描述设备地址空间资源信息，一般都是某个外设的寄存器地址范围信息, reg 属性的值一般是(address， length)对.

uart1: serial@02020000 {
    compatible = "fsl,imx6ul-uart",
        "fsl,imx6q-uart", "fsl,imx21-uart";
    reg = <0x02020000 0x4000>;
    interrupts = <GIC_SPI 26 IRQ_TYPE_LEVEL_HIGH>;
    clocks = <&clks IMX6UL_CLK_UART1_IPG>,
        <&clks IMX6UL_CLK_UART1_SERIAL>;
    clock-names = "ipg", "per";
    status = "disabled";
};

uart1 的父节点 aips1: aips-bus@02000000 设置了#address-cells = <1>、 #sizecells = <1>，因此 reg 属性中 address=0x02020000， length=0x4000。UART1 寄存器首地址为 0x02020000，但是 UART1 的地址长度(范围)并没有 0x4000 这么多。

⑥ranges属性

ranges属性值可以为空或者按照(child-bus-address,parent-bus-address,length)格式编写的数字
矩阵， ranges 是一个地址映射/转换表， ranges 属性每个项目由子地址、父地址和地址空间长度
这三部分组成。

child-bus-address：子总线地址空间的物理地址，由父节点的#address-cells 确定此物理地址
所占用的字长

parent-bus-address： 父总线地址空间的物理地址，同样由父节点的#address-cells 确定此物理地址所占用的字长。

length： 子地址空间的长度，由父节点的#size-cells 确定此地址长度所占用的字长

如果 ranges 属性值为空值，说明子地址空间和父地址空间完全相同，不需要进行地址转换。


5.特殊节点

在根节点“/”中有两个特殊的子节点： aliases 和 chosen。

①aliases

在 imx6ull.dtsi 文件中， aliases 节点内容如下所示

aliases {
    can0 = &flexcan1;
    can1 = &flexcan2;
    ...
    usbphy0 = &usbphy1;
    usbphy1 = &usbphy2;
};

aliases 节点的主要功能就是定义别名，定义别名的目的就是为了方便访问节点。但是，一般会在节点命名的时候会加上 label，然后通过&label来访问节点。


②chosen

chosen 不是一个真实的设备， chosen 节点主要是为了 uboot 向 Linux 内核传递数据(bootargs 参数)。前面了解到uboot 在启动 Linux 内核的时候会将 bootargs 的值传递给 Linux内核， bootargs 会作为 Linux 内核的命令行参数。中间就是通过chosen来完成的。

6.绑定信息文档

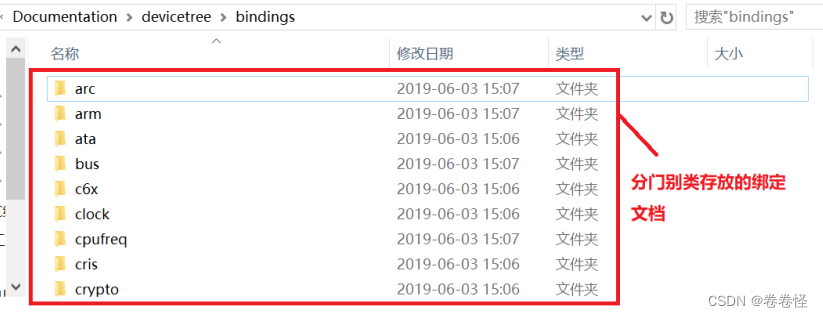

 在Linux 内核源码中有详细的.txt 文档描述了如何添加节点，这些.txt 文档叫做绑定文档，路径为：Linux 源码目录/Documentation/devicetree/bindings。

五、OF 操作函数

设备树描述了设备的详细信息，这些信息包括数字类型的、字符串类型的、数组类型的，但是在编写驱动时如何获取到这些信息呢？

Linux 内核提供了一系列的函数来获取设备树中的节点或者属性信息，这一系列的函数都有一个统一的前缀“of_” (称为OF 函数）。这些 OF 函数原型都定义在 include/linux/of.h 文件中。

1.查找节点

设备都是以节点的形式“挂”到设备树上的，因此要想获取这个设备的其他属性信息，必须先获取到这个设备的节点。 Linux 内核使用 device_node 结构体来描述一个节点：

struct device_node {
    const char *name; /* 节点名字 */
    const char *type; /* 设备类型 */
    phandle phandle;
    const char *full_name; /* 节点全名 */
    struct fwnode_handle fwnode;

    struct property *properties; /* 属性 */
    struct property *deadprops; /* removed 属性 */
    struct device_node *parent; /* 父节点 */
    struct device_node *child; /* 子节点
    ...

}

①通过节点名字查找指定的节点：of_find_node_by_name

struct device_node *of_find_node_by_name(struct device_node *from,
const char *name);

from：开始查找的节点，如果为 NULL 表示从根节点开始查找整个设备树。
name：要查找的节点名字。
返回值： 找到的节点，如果为 NULL 表示查找失败。

②通过 device_type 属性查找指定的节点：of_find_node_by_type

struct device_node *of_find_node_by_type(struct device_node *from, const char *type)

from：开始查找的节点，如果为 NULL 表示从根节点开始查找整个设备树。
type：要查找的节点对应的 type 字符串， device_type 属性值。
返回值： 找到的节点，如果为 NULL 表示查找失败

 ③通过device_type 和 compatible两个属性查找指定的节点：of_find_compatible_node


struct device_node *of_find_compatible_node(struct device_node *from,
                                            const char *type,
                                            const char *compatible)

from：开始查找的节点，如果为 NULL 表示从根节点开始查找整个设备树。
type：要查找的节点对应的 type 字符串，device_type 属性值，可以为 NULL
compatible： 要查找的节点所对应的 compatible 属性列表。
返回值： 找到的节点，如果为 NULL 表示查找失败

④通过 of_device_id 匹配表来查找指定的节点：of_find_matching_node_and_match


struct device_node *of_find_matching_node_and_match(struct device_node *from,
                                            const struct of_device_id *matches,
                                            const struct of_device_id **match)

 from：开始查找的节点，如果为 NULL 表示从根节点开始查找整个设备树。
matches： of_device_id 匹配表，在此匹配表里面查找节点。
match： 找到的匹配的 of_device_id。
返回值： 找到的节点，如果为 NULL 表示查找失败

5.通过路径来查找指定的节点：of_find_node_by_path

inline struct device_node *of_find_node_by_path(const char *path)

path：设备树节点中绝对路径的节点名，可以使用节点的别名
返回值： 找到的节点，如果为 NULL 表示查找失败

2.获取属性值

节点的属性信息里面保存了驱动所需要的内容，Linux 内核中使用结构体 property 表示属性。

struct property {
    char *name; /* 属性名字 */
    int length; /* 属性长度 */
    void *value; /* 属性值 */
    struct property *next; /* 下一个属性 */
    unsigned long _flags;
    unsigned int unique_id;
    struct bin_attribute attr;
}

①查找指定的属性：of_find_property

property *of_find_property(const struct device_node *np,
                           const char *name,
                           int *lenp)

np：设备节点。

name： 属性名字。
lenp：属性值的字节数，一般为NULL
返回值： 找到的属性。

② 获取属性中元素的数量(数组)：of_property_count_elems_of_size

int of_property_count_elems_of_size(const struct device_node *np,
                                    const char *propname
                                    int elem_size)

np：设备节点。
proname： 需要统计元素数量的属性名字。
elem_size：元素长度。
返回值： 得到的属性元素数量

 ③从属性中获取指定标号的 u32 类型数据值:of_property_read_u32_index

int of_property_read_u32_index(const struct device_node *np,
                                const char *propname,
                                u32 index,
                                u32 *out_value)

np：设备节点。
proname： 要读取的属性名字。
index：要读取的值标号。
out_value：读取到的值
返回值： 0 读取成功;

负值: 读取失败，

-EINVAL  表示属性不存在

-ENODATA  表示没有要读取的数据，

-EOVERFLOW 表示属性值列表太小

 ④读取属性中 u8、 u16、 u32 和 u64 类型的数组数据

of_property_read_u8_array
of_property_read_u16_array
of_property_read_u32_array
of_property_read_u64_array


int of_property_read_u8_array(const struct device_node *np,
                                const char *propname,
                                u8 *out_values,
                                size_t sz)

大多数的 reg 属性都是数组数据，可以使用这 4 个函数一次读取出 reg 属性中的所有数据。


np：设备节点。

proname： 要读取的属性名字。
out_value：读取到的数组值，分别为 u8、 u16、 u32 和 u64。
sz： 要读取的数组元素数量。
返回值： 0：读取成功;

负值: 读取失败

-EINVAL 表示属性不存在

-ENODATA 表示没有要读取的数据

-EOVERFLOW 表示属性值列表太小

 ⑤读取一个整形值的属性

of_property_read_u8
of_property_read_u16
of_property_read_u32
of_property_read_u64

int of_property_read_u32(const struct device_node *np,
                            const char *propname,
                            u32 *out_value)

 返回值和上面一样的。

⑥读取属性中字符串值：of_property_read_string

int of_property_read_string(struct device_node *np,
                            const char *propname,
                            const char **out_string)

np：设备节点。

proname： 要读取的属性名字。
out_string：读取到的字符串值。
返回值： 0，读取成功，负值，读取失败

⑦获取#address-cells 属性值：of_n_addr_cells

int of_n_addr_cells(struct device_node *np)

np：设备节点。
返回值： 获取到的#address-cells 属性值。

⑧获取#size-cells 属性值：of_size_cells

int of_n_size_cells(struct device_node *np)

np：设备节点。
返回值： 获取到的#size-cells 属性值。

⑨内存映射
of_iomap 函数用于直接内存映射，前面通过 ioremap 函数来完成物理地址到虚拟地址的映射，采用设备树以后就可以直接通过 of_iomap 函数来获取内存地址所对应的虚拟地址。这样就不用再去先获取reg属性值，再用属性值映射内存。

of_iomap 函数本质上也是将 reg 属性中地址信息转换为虚拟地址，如果 reg 属性有多段的话，可以通过 index 参数指定要完成内存映射的是哪一段， of_iomap 函数原型如下：

void __iomem *of_iomap(struct device_node *np,  int index)

np：设备节点。

index： reg 属性中要完成内存映射的段，如果 reg 属性只有一段的话 index 就设置为 0。
返回值： 经过内存映射后的虚拟内存首地址，如果为 NULL 的话表示内存映射失败。

#if 1
	/* 1、寄存器地址映射 */
	IMX6U_CCM_CCGR1 = ioremap(regdata[0], regdata[1]);
	SW_MUX_GPIO1_IO03 = ioremap(regdata[2], regdata[3]);
  	SW_PAD_GPIO1_IO03 = ioremap(regdata[4], regdata[5]);
	GPIO1_DR = ioremap(regdata[6], regdata[7]);
	GPIO1_GDIR = ioremap(regdata[8], regdata[9]);
#else   //第一对：起始地址+大小 -->映射 这样就不用获取reg的值
	IMX6U_CCM_CCGR1 = of_iomap(dtsled.nd, 0);
	SW_MUX_GPIO1_IO03 = of_iomap(dtsled.nd, 1);
  	SW_PAD_GPIO1_IO03 = of_iomap(dtsled.nd, 2);
	GPIO1_DR = of_iomap(dtsled.nd, 3);
	GPIO1_GDIR = of_iomap(dtsled.nd, 4);
#endif
