一、放大的概念

放大电路可以说是模拟电路里最常用的基本电路之一。在很多电路中都能看到它的身影，例如模拟信号运算电路、信号处理电路以及波形发生电路等，实质上都是在放大电路的基础上发展、演变而得到的，因此可以说，放大电路是最基本的模拟电路。

既然放大电路如此重要，那么，究竟什么叫放大，或者说，放大的概念是什么？

在我们看来，“放大”就是将信号的幅度由小变大。但是，在电子技术中，“放大”的本质是实现能量的控制。即用能量比较小的输入信号控制另一个能源，使输出端的负载上得到一个能量比较大的信号。负载上信号的变化规律是由输入信号控制的，而负载上得到的较大信号的能量是由另一个能源提供的。例如，从收音机天线上接收到的信号能量非常微弱，需要经过放大和处理，才能驱动扬声器发出声音。我们从扬声器听到什么样的声音取决于天线上接收到的信号，而功率很大的音量，其能量来源于另一个直流电源。这种小能量对大能量的控制就是放大的实质。

另外，放大作用是针对变化量而言的。所谓放大，是指当输入信号有一个比较小的变化量时，在输出端的负载上得到一个比较大的变化量。而放大电路的放大倍数，也是指输出信号与输入信号的变化量之比。由此可见，所谓放大作用，其放大的对象是变化量。

为了进行能量控制，实现放大作用，必须采用具有放大作用的电子器件。而双极型三极管的基极电流 $i_{b}$ 对集电极电流 $i_{c}$ 有控制作用；而场效应管的栅源之间的电压 $u_{GS}$ 对漏极电流 $i_{D}$ 也有控制作用，因此，这两种器件都可以实现放大作用，他们是组成放大电路的核心元件。

二、放大电路的主要技术指标

如图2.1中 $U_{s}$ 正弦测试电压， $R_{L}$ 为负载电阻。

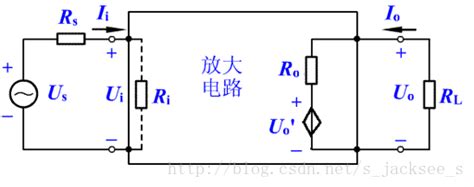

图2.1 放大电路技术指标测试示意图

1.放大倍数

放大倍数是描述一个放大电路放大能力的指标，其中电压放大倍数定义为输出电压与输入电压的变化量之比。在图2.1中，输入一个正弦测试电压时，也可以用输出电压与输入电压的正弦向量之比来表示，即

$\dot{A}_{u}=\frac{\dot{U}_{o}}{\dot{U_{i}}}$ （2.1）

电流与此类似。必须注意，以上表达式只有在输出电压和输出电流基本上也是正弦波，即输出信号没有明显失真的情况下才有意义。

2.最大输出幅度

表示在输出波形没有明显失真的情况下，放大电路能够提供给负载的最大输出电压（或最大电流），一般指电压的有效值，以 $U_{om}$ 表示。也可以用峰-峰值表示，正弦信号的峰-峰值等于其有效值的 $2\sqrt{2}$ 倍。

3.非线性失真系数

由于放大器件输入、输出特性的非线性，因此放大电路的输出波形不可避免地将产生或多或少的非线性失真。当输入单一频率的正弦波信号时，输出波形中除基波成分外，还将含有一定数量的谐波。所有的谐波总量与基波成分之比，定义为非线性失真系数，符号定义为D，即

$D=\frac{\sqrt{U_{2}^{2}+U_{3}^{2}+...}}{U_{1}}$ (2.2)

式中 $U_{1}$ 、 $U_{2}$ 、 $U_{3}$ 等分别表示输出信号中基波、二次谐波、三次谐波等的幅值。

注：基波与谐波的介绍请详细参考本专栏的《基波与谐波》

4.输入电阻

从放大电路的输入端看进去的等效电阻称为放大电路的输入电阻，见图2.1。该处只考虑中频段的情况，故输入电阻可等效为一个纯电阻 $R_{i}$ ，此 $R_{i}$ 的大小等于外加正弦输入电压与相应输入电流之比，即

$R_{i}=\frac{\dot{U_{i}}}{\dot{I_{i}}}$ (2.3)

输入电阻这项技术指标描述放大电路对信号源索取电流的大小。通常希望放大电路的输入电阻愈大愈好， $R{_{i}}$ 愈大，说明放大电路对信号源索取的电流愈小。

5.输出电阻

输出电阻是从放大电路输出端看进去的等效电阻，见图2.1。在中频段时，输出电阻可以看成纯电阻 $R_{o}$ 。输出电阻 $R_{o}$ 的定义是当输入信号短路（即 $\dot{U}_{s}$ =0，但保留 $R_{s}$ ），输出端负载开路（即 $R_{L }=\infty$ ）时，在输出端外加一个正弦输出电压 $\dot{U}_{o}$ ，得到相应的输出电流 $\dot{I}_{o}$ ，此时输出电压比对应输出电流之即为输出电阻 $R_{o}$ ，即

$R_{o}=\frac{\dot{U}_{o}}{\dot{I}_{o}}|_{\dot{U_{s}}=0\bigcap R_{L}=\infty }$ （2.4）

在实际工作中测试输出电阻时，通常在输入端加上一个固定的正弦交流电压 $\dot{U_{i}}$ ，首先使负载开路，测得输出电压为 ${\dot{U}}'_{o}$ ，然后接上阻值为 $R_{L }$ 的负载电阻，测得此时的输出电压为 $\dot{U_{o}}$ ，根据图2.1的输出回路可得到

$R_{o}=\left ( \frac{{\dot{U_{o}}}'}{\dot{U_{o}}} -1\right )R_{L }$ （2.5）

输出电阻是描述放大电路带负载能力的一项技术指标。通常希望放大电路的输出电阻愈小愈好。 $R_{o}$ 愈小，说明放大电路的带负载能力愈强。

6.通频带

由于放大器件本身存在极间电容，还有一些放大电路中接有电抗性元件，因此，放大电路的放大倍数将随着信号频率的变化而变化。一般情况下，当频率升高或降低时，放大倍数都将减小，而在中间一段频率范围内，因各种电抗性元件的作用可以忽略，故放大倍数基本不变，如图2.2所示。通常将放大倍数在高频和低频段分别下降至中频段放大倍数的 $\frac{1}{\sqrt{2}}$ 时所包括的频率范围，定义为放大电路的通频带，用符号BW表示，如图2.2。

图2.2 放大电路的通频带

很显然，通频带越宽，表明放大电路对信号频率的变化具有更强的适应能力。

7.最大输出功率与效率

放大电路的输出功率，是指在输出信号不产生明显失真的前提下，能够向负载提供的最大输出功率，通常用符号 $P_{om}$ 表示。

放大电路的效率 $\eta$ 定义为最大输出功率 $P_{om}$ 与直流电源消耗的功率 $P_{v}$ 之比，即：

$\eta =\frac{P_{om}}{P_{v}}$ （2.6）

通过第一节我们知道，放大的本质是能量的控制，负载上得到的输出功率，实际上是利用放大器件的控制作用将直流电源的功率转换成交流功率而得到的。所以存在直流电源消耗功率。

下一篇文章将详细介绍构成各种复杂放大电路的基础——单管共发射极放大电路。
