电路仿真———单管共射放大电路

        我们通过文章《复杂放大电路的基础——单管共射放大电路（2）》知道了单管共射放大电路的基本组成和工作原理，并介绍了阻容耦合单管共射放大电路，它是现实生活中可以运用的单管共射放大电路，下面我们将讨论如何快速搭建阻容耦合单管共射放大电路，并用Multisim进行电路仿真。

        首先我们知道阻容耦合单管共射放大电路的应用电路如图1.1所示。对于该电路的各器件的作用这里不做一一介绍，详细可参考《复杂放大电路的基础——单管共射放大电路（2）》。我们知道，组成放大电路时必须遵循三大原则：

        首先，该放大电路核心元件三极管必须处于放大区；

        其次，输入回路产生的微小变化量能够传输到三极管的基极回路，并使基极电流产生相应的变化量；

        第三，输出回路的电路能够使集电极电流的变化量能够转化为集电极电压的变化量，并传输到放大电路的输出端。

        对于上述几个原则，我们就可以快速定位各器件参数的设置，下面，我们通过三大原则作为突破口，快速的搭建出合适的单管共射放大电路。

图1.1 阻容耦合单管共射放大电路

        首先，我们在Multisim上快速搭建出如图1.1 阻容耦合单管共射放大电路原理图。这里的核心元件三极管我们选用常见的2N3904，它的手册资料全面，所以我们选用该为核心元件。要使三极管处于放大状态那么就需要设置其静态工作点，我们知道，静态工作点就是在没有输入信号，只有VCC的情况下，该电路的稳定状态。此时等效电路如图1.2，静态工作点由VCC、Rb、Rc决定，我们翻开2N3904技术手册，可以看到其是输出特性曲线如图1.3，当静态工作点位于红色方框内时该三极管有很好的放大特性。

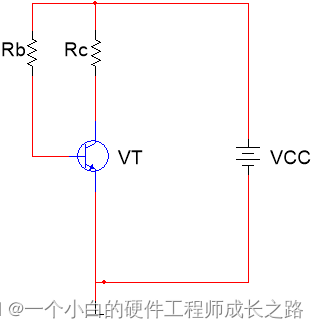

图1.2 单管共射放大电路直流通路

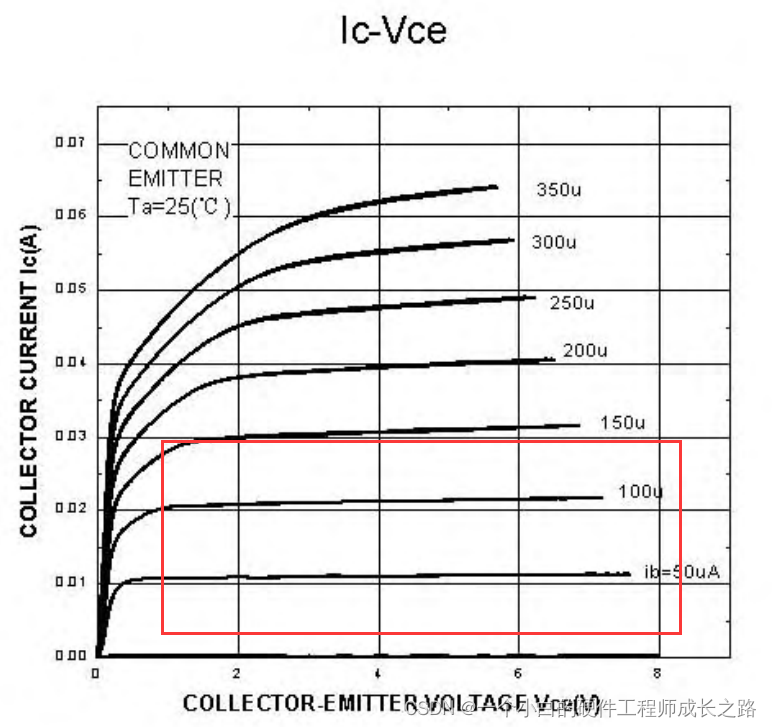

     图1.3 2N3904输出特性曲线

        如何快速设置其静态工作点？这里我们先确定电源VCC，电源VCC由外部因素给到，我们一般不会随意的设置其值，常见的直流电源有3.3V、5V、8V、12V、24V等。这里我们选择5V设计该电路，其他设计同理。

        我们通过2N3904输出特性曲线确定该放大电路的静态工作点。由于我们选用的5V电源，故选取静态工作点时Vce要低于5V，这里我选用中间值2.5V，然后确定Ib和Ic，如图1.3我选用图中的Ib=100uA这个值，Ic从图中可以看出大概为20mA，于是我们先大概确定其静态工作点：IBQ=100uA、ICQ=20mA、UCEQ=2.5V、UBEQ=0.7（由于2N3904是硅管，故UBEQ=0.6V~0.8V）。有了上述参数，就可以快速估算出Rb=（5-0.7）/IBEQ=43K；Rc=（5-2.5）/ICEQ=125，于是带入参数进入仿真测试结果如图1.4所示。

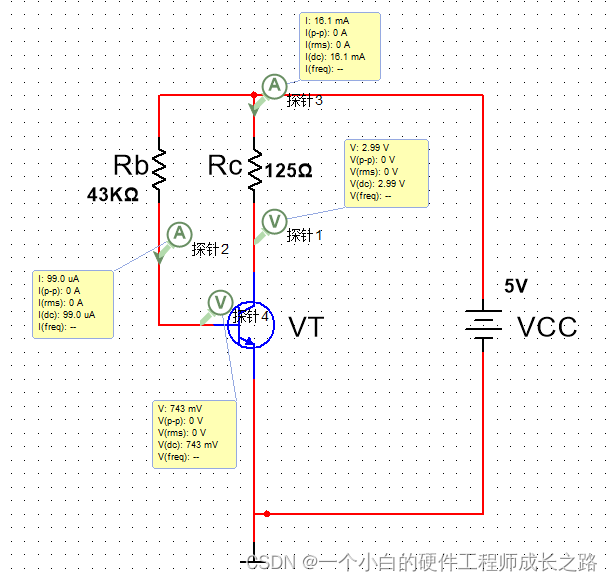

图1.4 快速估算测试结果

        可以看到IBEQ与UBEQ相差不大，而ICEQ和UCEQ与我们前面确定的静态工作点有较大偏差，这是由于我们在图中确定静态工作点有偏差导致，这里可以通过细微调整Rc电阻，直到改为我们想要的静态工作点为止。于是经过修改过后得到了图1.5所示的测试结果，符合我们预期（细心的小伙伴可以看到Ic几乎没有变化，是因为Ib已经确定，而放大倍数不会发生变化，故Ic也不会改变，改变Rc主要是影响UCE的值），此时有Rb=43K，Rc=160。

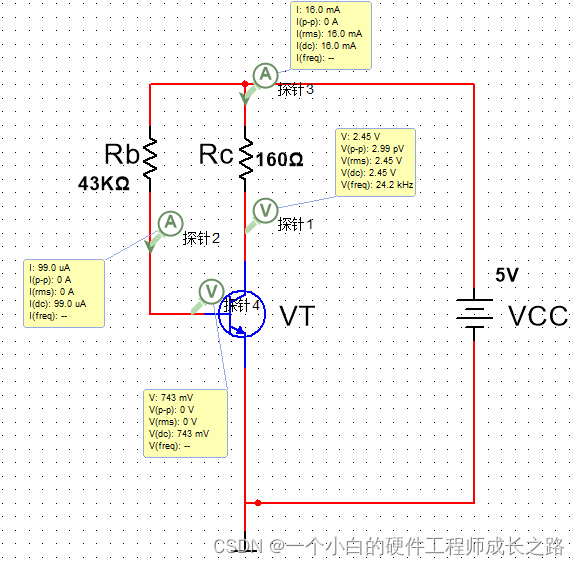

          图1.5 经过修改得到预期效果

        由图1.5可知我们确定了放大电路的静态工作点为：IBQ=99uA、ICQ=16mA、UCEQ=2.45V、UBEQ=743mV。此时三极管处于稳定放大状态，于是我们满足了放大电路的第一大原则——核心元件三极管处于放大状态。

        其次我们需要满足第二个原则：输入回路产生的微小变化量能够传输到三极管的基极回路，并使基极电流产生相应的变化量。由于输入信号是确定的，假设我们需要放大的输入信号是峰峰值为20mV，频率为1KHZ的正弦信号。在图1.1放大电路中，输入回路是一个高通电路，即在电容容值和三极管的输入电阻确定的情况下，输入信号频率要高于截止频率才能无衰减的通过电容到达基极，截止频率。三极管的输入电阻可以翻看手册得知，而此时我们输入信号是确定的，需要求电容容值。

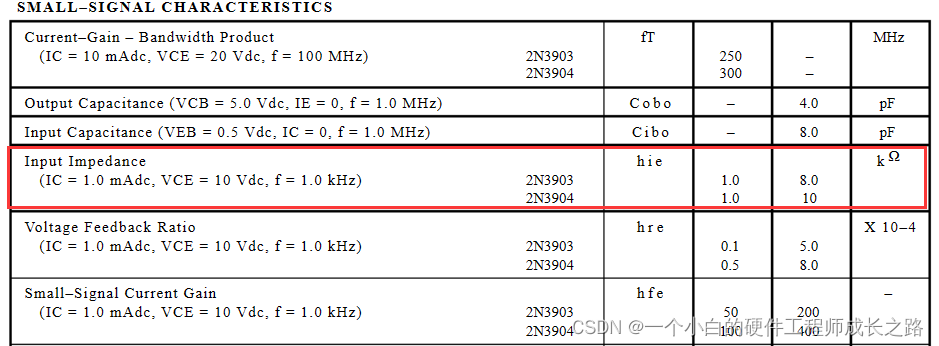

 图1.6 三极管2N3904输入电阻

        根据上图，选用最小输入电阻1K带入公式计算，得知电容容值需要大于0.159uf才能够较好的将输入信号送入三极管的基极。不过理论计算存在一定偏差，所以为了尽可能将信号无衰减的送入基极，该处我选用20uf电容，有很好的效果，下图为三极管基极电压波形（示波器采用交流耦合，故该处直流偏置被滤除）。

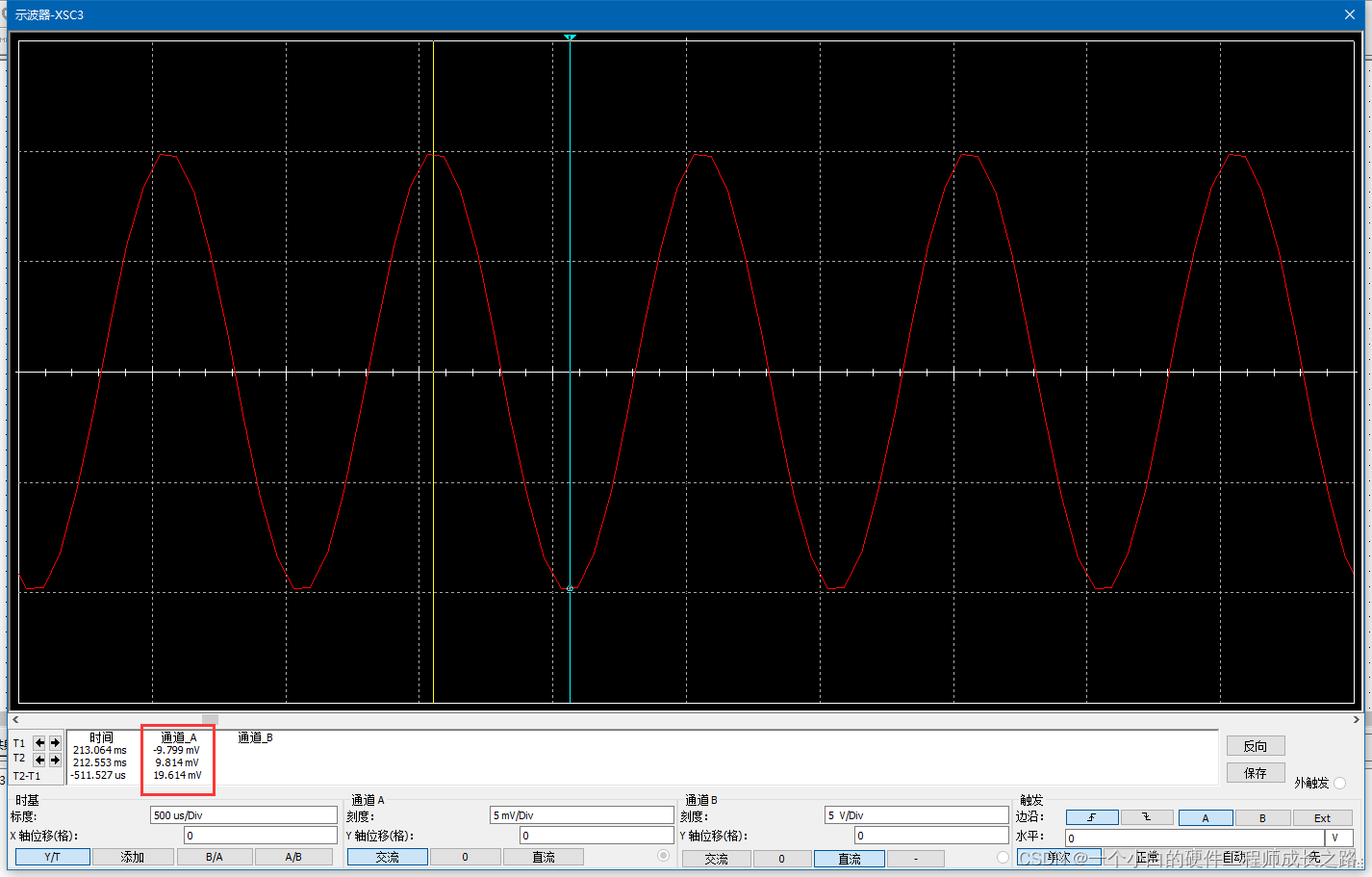

 图1.7 三极管基极交流采样波形

        最后，还需要满足第三大原则：输出回路的电路能够使集电极电流的变化量能够转化为集电极电压的变化量，并传输到放大电路的输出端。根据图1.1可知输出电压Uo通过电容C2耦合UCE的电压而来，又有KCL（基尔霍夫定律）可得：

                                               (1.1)

由于VCC是定值，故。即满足了输出回路的电路能够使集电极电流的变化量能够转化为集电极电压的变化量这一原则。耦合电容C2选择与输入回路一致的容值即可满足信号传输到放大电路的输出端。

        最终附上原理图和测试结果，可以看到输入信号被放大，由于则输入信号与输出信号反向。

 图1.8 最终原理图

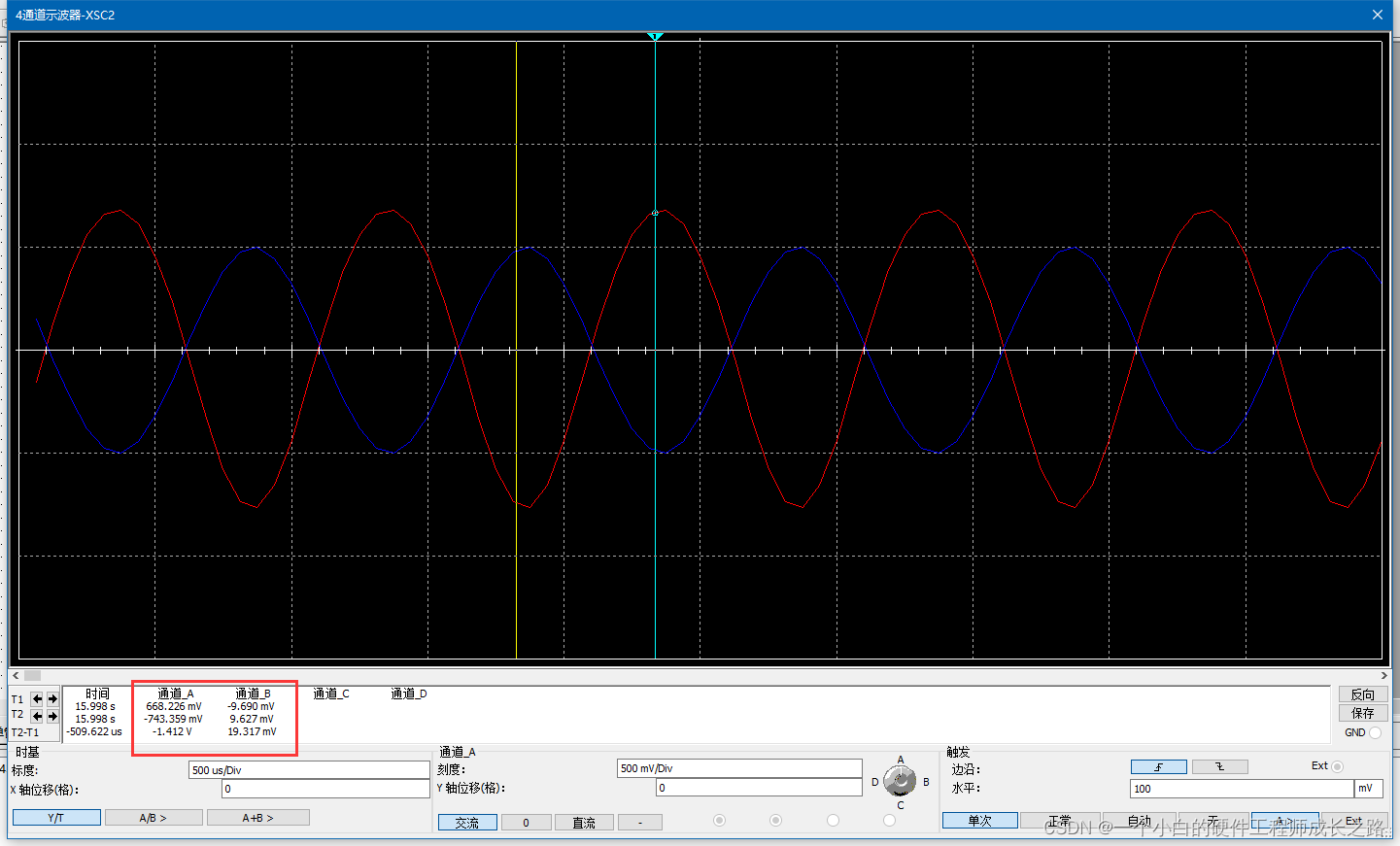

 图1.9 测试结果（蓝色为输入信号、通道B；红色为输出信号、通道A）
