基波与谐波

基波  谐波

        在振动学里认为一个振动产生的波是一个具有一定频率的且振幅最大的正弦波叫基波。而在产生的波中，存在高于基波频率的小波（频率高于基波且振幅小于基波振幅）就叫做谐波。

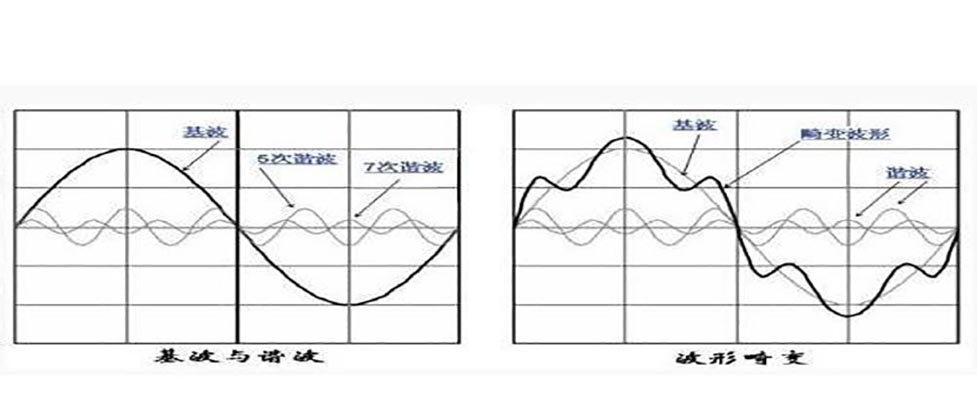

        如图1.1右图所示，在现实生活中，各种信号的波形实际为其右图中黑色曲线所示，是一种畸变的波形。在图中很容易就能看出其基波成分，是一个振幅成分最大，且频率一定的波形。而谐波成分则无法直接看出。

        如图1.1左图所示，是将右图中畸变的波形进行傅里叶级数分解所得到的波形，其中黑色曲线部分为基波，其频率最小，幅值最大。而灰色曲线部分为各成分谐波，其频率为基波的整数倍。

图1.1 基波与谐波的关系（左） 实际畸变的波形（右）

        谐波定义：谐波是指对周期性非正弦交流量（其实就是对上图畸变波形进行傅里叶分解）进行傅里叶级数分解所得到的大于基波频率整数倍的各次分量，通常称为高次谐波。最低次谐波为二次谐波。

        在电力系统中，谐波产生的根本原因是由于非线性负载所致。即当电流流经负载时，与所加的电压不呈线性关系，就形成非正弦电流，即电路中有谐波产生。

        可以说基波是我们信号或电量中的主要成分，而谐波是叠加在基波中的干扰。在波形的研究来看，谐波的研究具有重要意义。一般谐波会带来十分严重的危害，例如谐波会增加设备的铜耗、铁耗和介质损耗进而加剧热应力。其次，谐波还可以使电压峰值增大，若忽略相位差，则峰值电压上升的标幺值就等于电压峰值系数，这种电压升高会导致绝缘应力升高，最终有可能使电缆绝缘击穿。最后，谐波还会引起负载设备损坏（这里负载设备损坏广义的定义为由电压畸变引起的任何设备故障或工作不正常），并缩短设备寿命。另外，3倍数次谐波即使在负载平衡的情况下也会使中性线带电流，并且此电流有可能等于甚至大于相电流。这种情况会导致零地电位差的升高，而且中性线上的开关和电缆等的选取都需要做出适当调整。此外，如果谐波引起了谐振，则极大的谐振电流会在电源系统中引起更大的破坏。

谐波次数

        总的来说，谐波就是对周期性非正弦电量进行傅立叶级数分解，除了得到与基波频率相同的分量外，还得到一系列大于基波频率的分量，这部分电量称为谐波。谐波频率与基波频率的比值（n=fn/f1） 称为谐波次数。一般谐波的频率是基波频率的整数倍。例如工频为50HZ的交流电，其二次谐波频率为100HZ，三次谐波为150HZ，以此类推，其n最小为2。 需要注意的是谐波的频率没有小于基波频率的。
