先来一段视频演示

实物演示视频

项目目标：

（1）通过视觉检测和语音识别对垃圾进行识别，并完成分类：

（2）实现垃圾满载检测已经满载时，信息上报服务器或云平台；

（3）垃圾分类完成后，能够进行语音播报；

资源准备

sipeed的K210用于垃圾识别

STM32ZET6开发板作为主控(需要用到很多串口)

LD3320用于语音识别

JQ8900用于语音播报

ESP12F连接wifi（ESP8266都行）

步进电机驱动器和两个步进电机（舵机什么的都行，取决于机械结构）

12V以上电源

硬件接线

主控与K210芯片连接说明如下：

STM32	K210
PA9	10
PA10	9
VCC	5V
GND	GND

驱动与主控连接说明如下：

STM32	步进电机驱动1	STM32	步进电机驱动2
PF1	PUL-	PF3	PUL-
+5v	PUL+	+5v	PUL+
PF2	DIR+	PF4	DIR+
GND	DIR-	GND	DIR-

电源及驱动连接说明

电源采用了4节18650电池并联提供14.4V的电压，用于给驱动42BYGH34-401A供电，驱动连接步进电机。

驱动与步进电机连接如下：

驱动	步进电机
VMOT	12V电源+
GND	12V电源-
B2	B-
A2	B+
A1	A+
B1	A-

主控与语音播报模块连接说明如下：

STM32	JQ8900
PA2	3
PA3	4
5V	6
GND	5

主控与语音识别模块连接说明如下：

STM32	LD3320
PC10	RXD
PC11	TXD
5V	5V
GND	GND

红外模块连接说明如下：

STM32	红外
GND	GND
PC6	OUT
5V	5V

WIFI模块连接说明如下：

STM32	ESP8266
PB10	RXD
PB11	TXD
5V	5V
GND	GND

软件设计

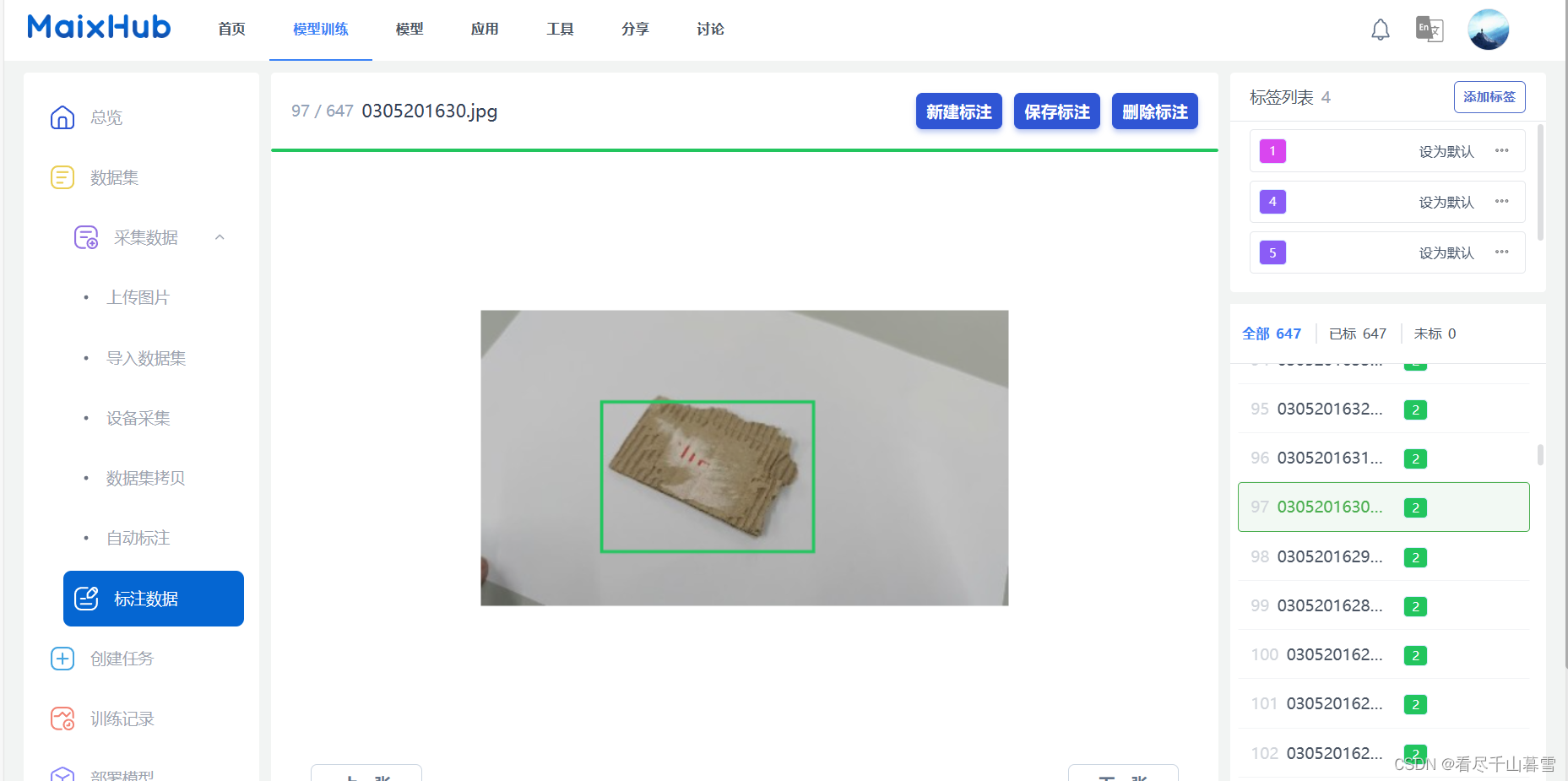

首先进行需要收集垃圾检测的数据集，需要进行多角度的拍照，最好就是用K210进行拍照，不要使用手机取样。写个代码，按键按下就拍照，将图片保存在SD卡，拍照时把垃圾的背景弄成A4纸垫上，识别效果会好些。数据集准备好后就要进行数据集标注，像这样

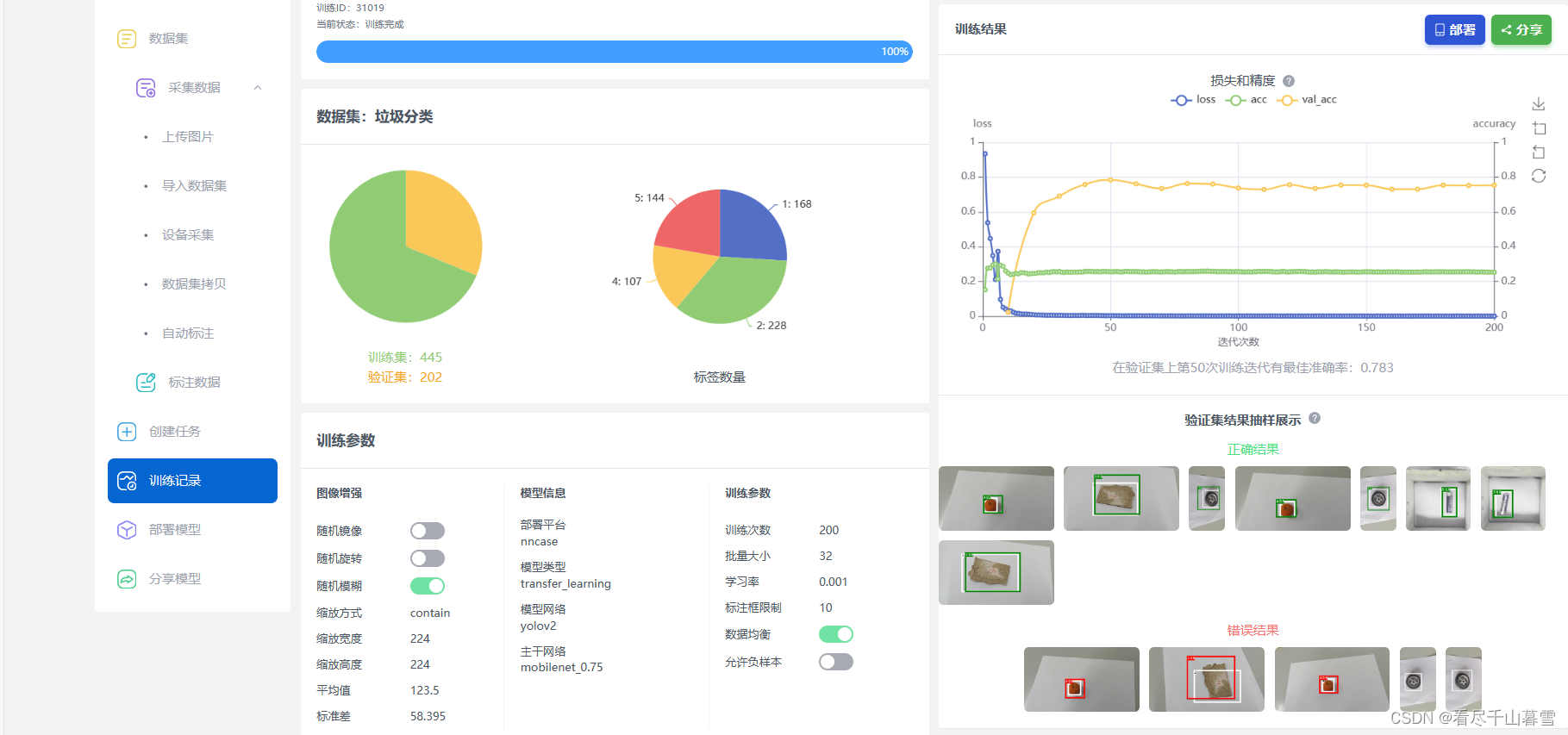

标注完后进行训练，这里我勾选了随机模糊和数据均衡。

即便是同一个设置，每次的训练都有不同的效果。还有不是说上面的成功lv越高就效果越好，放在芯片中跑的时候不一定，光线的影响是很大的，有条件的话保证光线一致。

然后直接就导入模型到K210了，会自动生成一个的代码。给代码加上串口发送的功能，就能把数据发到STM32了。附上K210代码。

# generated by maixhub, tested on maixpy3 v0.4.8
# copy files to TF card and plug into board and power on
import sensor, image, lcd, time
import KPU as kpu
import gc, sys
from machine import UART
from fpioa_manager import fm
fm.register(10, fm.fpioa.UART1_TX, force=True)
fm.register(9, fm.fpioa.UART1_RX, force=True)
uart = UART(UART.UART1, 9600, 8, 0, 1, timeout=1000, read_buf_len=4096)
input_size = (224, 224)
labels = ['4', '2', '5', '1']
anchors = [2.62, 2.47, 1.5, 0.84, 2.09, 1.16, 1.5, 1.38, 1.13, 1.09]

def lcd_show_except(e):
    import uio
    err_str = uio.StringIO()
    sys.print_exception(e, err_str)
    err_str = err_str.getvalue()
    img = image.Image(size=input_size)
    img.draw_string(0, 10, err_str, scale=1, color=(0xff,0x00,0x00))
    lcd.display(img)

def main(anchors, labels = None, model_addr="/sd/m.kmodel", sensor_window=input_size, lcd_rotation=0, sensor_hmirror=False, sensor_vflip=False):
    sensor.reset()
    sensor.set_pixformat(sensor.RGB565)
    sensor.set_framesize(sensor.QVGA)
    sensor.set_windowing(sensor_window)
    sensor.set_hmirror(sensor_hmirror)
    sensor.set_vflip(sensor_vflip)
    sensor.run(1)

    lcd.init(type=1)
    lcd.rotation(lcd_rotation)
    lcd.clear(lcd.WHITE)

    if not labels:
        with open('labels.txt','r') as f:
            exec(f.read())
    if not labels:
        print("no labels.txt")
        img = image.Image(size=(320, 240))
        img.draw_string(90, 110, "no labels.txt", color=(255, 0, 0), scale=2)
        lcd.display(img)
        return 1
    try:
        img = image.Image("startup.jpg")
        lcd.display(img)
    except Exception:
        img = image.Image(size=(320, 240))
        img.draw_string(90, 110, "loading model...", color=(255, 255, 255), scale=2)
        lcd.display(img)

    try:
        task = None
        task = kpu.load(model_addr)
        kpu.init_yolo2(task, 0.5, 0.3, 5, anchors) # threshold:[0,1], nms_value: [0, 1]
        while(True):
            img = sensor.snapshot()
            t = time.ticks_ms()
            objects = kpu.run_yolo2(task, img)
            t = time.ticks_ms() - t
            if objects:
                for obj in objects:
                    pos = obj.rect()
                    img.draw_rectangle(pos)
                    img.draw_string(pos[0], pos[1], "%s : %.2f" %(labels[obj.classid()], obj.value()), scale=2, color=(255, 0, 0))
                    if obj.value()>0.5:
                        uart.write('%s\r\n'%(labels[obj.classid()]))#·¢±êÇ©
            img.draw_string(0, 200, "t:%dms" %(t), scale=2, color=(255, 0, 0))
            lcd.display(img)
    except Exception as e:
        raise e
    finally:
        if not task is None:
            kpu.deinit(task)


if __name__ == "__main__":
    try:
        # main(anchors = anchors, labels=labels, model_addr=0x300000, lcd_rotation=0)
        main(anchors = anchors, labels=labels, model_addr="/sd/model-30957.kmodel")
    except Exception as e:
        sys.print_exception(e)
        lcd_show_except(e)
    finally:
        gc.collect()

stm32端的数据接收使用正点原子那套就行，K210发送的结尾是回车换行。视觉识别实现了，下面是语音识别，找到卖家给的代码，有一个函数，用来添加识别的语音。

/************************************************************************
功能描述： 向LD模块添加关键词
入口参数： none
返 回 值： flag：1->添加成功
其他说明： 用户修改.
					 1、根据如下格式添加拼音关键词，同时注意修改sRecog 和pCode 数组的长度
					 和对应变了k的循环置。拼音串和识别码是一一对应的。
					 2、开发者可以学习"语音识别芯片LD3320高阶秘籍.pdf"中
           关于垃圾词语吸收错误的用法，来提供识别效果。
					 3、”xiao jie “ 为口令，故在每次识别时，必须先发一级口令“小捷”
**************************************************************************/
uint8 LD_AsrAddFixed()
{
  uint8 k, flag;
  uint8 nAsrAddLength;
#define DATE_A 50   /*数组二维数值*/
#define DATE_B 20		/*数组一维数值*/
  uint8 code sRecog[DATE_A][DATE_B] =
  {
    "xiao jie",\
    "dian chi",\
    "ju zi",\
    "zhi ban",\
    "che lun",\
  };	/*添加关键词，用户修改*/
  uint8 code pCode[DATE_A] =
  {
    CODE_CMD, \

  };	/*添加识别码，用户修改*/
  flag = 1;
  for (k=0; k<DATE_A; k++)
  {

    if(LD_Check_ASRBusyFlag_b2() == 0)
    {
      flag = 0;
      break;
    }

    LD_WriteReg(0xc1, pCode[k] );
    LD_WriteReg(0xc3, 0 );
    LD_WriteReg(0x08, 0x04);
    delay(1);
    LD_WriteReg(0x08, 0x00);
    delay(1);

    for (nAsrAddLength=0; nAsrAddLength<DATE_B; nAsrAddLength++)
    {
      if (sRecog[k][nAsrAddLength] == 0)
        break;
      LD_WriteReg(0x5, sRecog[k][nAsrAddLength]);
    }
    LD_WriteReg(0xb9, nAsrAddLength);
    LD_WriteReg(0xb2, 0xff);
    LD_WriteReg(0x37, 0x04);
  }
  return flag;
}

我这只添加了4个，第一个“xiao jie”，是一级指令，就像小爱同学一样，先呼叫一级指令，才会进行识别。假如识别到语音为电池，就会通过串口发送1\r\n。收到“橘子”，就会发2\r\n。STM32通过接收的数字，就知道识别的结果。语音识别完成。

接下来，就该根据K210和语音模块收到的结果，将物品通过步进电机推动进行分类。接下来是STM32端的根据识别结果驱动步进电机运动的代码。

 if (((USART_RX_STA & 0x8000) || (USART4_RX_STA & 0x8000))) //接收完成
        {
            if ((USART_RX_BUF[0] == 0x32) || (USART4_RX_BUF[0] == 0x33))
            {
                mode = 2;
                MyUSART_SendArr(Play2, 6); //可回收垃圾
                delay_ms(1863);
                MyUSART_SendArr(play[sum[mode]], 6); //垃圾数
            }
            if (USART_RX_BUF[0] == 0x31 || (USART4_RX_BUF[0] == 0x34)) //车轮
            {
                mode = 4;
                MyUSART_SendArr(Play4, 6);
                delay_ms(1863);
                MyUSART_SendArr(play[sum[mode]], 6);
            }
            if (USART_RX_BUF[0] == 0x34 || (USART4_RX_BUF[0] == 0x32)) //橘子
            {
                mode = 3;
                MyUSART_SendArr(Play3, 6);
                delay_ms(1863);
                MyUSART_SendArr(play[sum[mode]], 6);
            }
            if (USART_RX_BUF[0] == 0x35 || (USART4_RX_BUF[0] == 0x31)) //电池
            {
                mode = 1;
                MyUSART_SendArr(Play1, 6);
                delay_ms(1863);
                MyUSART_SendArr(play[sum[mode]], 6);
            }
            if ((mode == 1) || (mode == 2) || ((mode == 3) && (flags3 == 0)) || (mode == 4))
            {
                XYcontrol();//控制电机往返
                sum[mode]++;
                mode = 0;
            }
            LED0 = 1;
            LED1 = 1;
            USART_RX_STA = 0;
            USART4_RX_STA = 0;
        }

void motor(unsigned int motor1_dir, unsigned int motor1_step, unsigned int motor2_dir, unsigned int motor2_step)
{
    unsigned int i;
		switch(motor1_dir)
		{
			case 0 : GPIO_SetBits(Motor_GPIO,Motor1_DIR); break;
			case 1 : GPIO_ResetBits(Motor_GPIO,Motor1_DIR); break;
			default : break;
		}
		switch(motor2_dir)
		{
			case 0 : GPIO_SetBits(Motor_GPIO,Motor2_DIR); break;
			case 1 : GPIO_ResetBits(Motor_GPIO,Motor2_DIR); break;
			default : break;
		}
		for(i = 0;i < motor1_step || i < motor2_step; i++)
		{
			if(i<motor1_step)
			{
				GPIO_SetBits(Motor_GPIO,Motor1_STEP);
				delay_us(motortime);									//周期motortime*4
				GPIO_ResetBits(Motor_GPIO,Motor1_STEP);
				delay_us(motortime);
			}
			if(i<motor2_step)
			{
				GPIO_SetBits(Motor_GPIO,Motor2_STEP);
				delay_us(motortime);
				GPIO_ResetBits(Motor_GPIO,Motor2_STEP);
				delay_us(motortime);
			}
		}

    //delay_ms(2);					//延时一会
}
void XYcontrol(void)
{
	USART_ITConfig(USART1, USART_IT_RXNE, DISABLE);//关闭串口接收中断
	//USART_ITConfig(USART3, USART_IT_RXNE, DISABLE);//关闭串口接收中断
	if(mode==1)
		motor(a[0],a[1],a[2],a[3]);
	if(mode==2)
		motor(b[0],b[1],b[2],b[3]);
	if(mode==3)
		motor(c[0],c[1],c[2],c[3]);
	if(mode==4)
		motor(d[0],d[1],d[2],d[3]);
	if(mode!=0)
	    flag=1;

	returninit();
}

void returninit(void)
{
	unsigned char i;
	if(flag)
	{
	delay_ms(30);
	if(mode==1)
		motor(0,a[1],0,a[3]);
	if(mode==2)
		motor(1,b[1],0,b[3]);
	if(mode==3)
		motor(1,c[1],1,c[3]);
	if(mode==4)
		motor(0,d[1],1,d[3]);
	flag=0;
	for(i=0;i<USART_REC_LEN;i++)
	{
		USART_RX_BUF[i]=0;
		USART4_RX_BUF[i]=0;
	}                      //清楚串口接收缓冲
	MyUSART_SendArr(Play6,6);
	USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);//开启串口接收中断
	USART_ITConfig(UART4, USART_IT_RXNE, ENABLE);//开启串口接收中断
    }
}

这里说明一下，当时做这个项目的时候是大二，写代码很不规范，不过我现在也懒得改了。。。

mode变量是识别到的结果，flag3是满载检测标志位。MyUSART_SendArr()这个函数是用来和语音播报模块通信的，接下来介绍的就是JQ8900（不过现在已经很落后）

JQ8900支持文件系统，需要将提前生成的音频文件保存到其内部，然后通过串口去让它选择播报哪一个音频文件，使用串口发送的数据要符合他规定的协议。

u8 Play1[] = {0xAA, 0x07, 0x02, 0x00, 0x01, 0xB4};//有害垃圾
u8 Play2[] = {0xAA, 0x07, 0x02, 0x00, 0x02, 0xB5}; //可回收垃圾
u8 Play3[] = {0xAA, 0x07, 0x02, 0x00, 0x03, 0xB6}; //厨余垃圾
u8 Play4[] = {0xAA, 0x07, 0x02, 0x00, 0x04, 0xB7}; //其他垃圾
u8 Play5[] = {0xAA, 0x07, 0x02, 0x00, 0x05, 0xB8}; //垃圾已满
u8 Play6[] = {0xAA, 0x07, 0x02, 0x00, 0x0e, 0xC1}; //OK
u8 play[][6]={{0xAA, 0x07, 0x02, 0x00, 0x0d, 0xC0},{0xAA, 0x07, 0x02, 0x00, 0x06, 0xB9},{0xAA, 0x07, 0x02, 0x00, 0x07, 0xBA},
			 {0xAA, 0x07, 0x02, 0x00, 0x08, 0xBB},{0xAA, 0x07, 0x02, 0x00, 0x09, 0xBC},{0xAA, 0x07, 0x02, 0x00, 0x0a, 0xBD},{0xAA, 0x07, 0x02, 0x00, 0x0b, 0xBE},
			 {0xAA, 0x07, 0x02, 0x00, 0x0c, 0xBF}};//数字0~7

它的数据格式有一个求和校验，就拿有害垃圾的语音举例吧。最后一个0xB4是校验字节，他的低位是（A（也就是10）+7+2+0+1）%16=4，A+（A（也就是10）+7+2+0+1）/16=B，所以校验字节是0xB4。现在有的语音播报模块直接通过Printf发送文字就行了。

语音播报也完成，接下来就是满载检测和阿里云的信息上传了。

满载检测就不详细介绍了，就是垃圾箱顶端安装一个红外二极管，根据返回的电平信号判断。

阿里云的连接网上也有恒多资料，这里就不详细说明了。
