Proteus七段数码管的使用(STM32F4)

元器件

Proteus中要是用七段数码管显示数字,可以选择7SEG-BCD元器件有4个引脚对应BCD码,该器件将七段译码器和七段数码管封装到一起,只需要输入BCD码即可显示对应数组。可以通过操作寄存器一次性修改四个引脚。如图所示的电路,可以用以下函数使得数码管显示想要的数字。

代码及解释

//将七段数码管设置为num
void setSEG(int num)
{
	//重置数码管
	GPIOA->BSRRH = 0x7800;
	//设置BCD码,用移位操作即可
    num = num%16;
	GPIOA->BSRRL = num<<11;
}

七段数码管直接用寄存器操作进行赋值即可,每次更新前先将数码管清空,注意要保持其他IO接口不变,在本系统中将GPIOA->BSRRH(BSRR高16位,置1对应IO口重置,置0对应IO口不变)置为0x7800即可(PA11-PA14重置)。赋值时直接对GPIOA->BSRRL(BSRR低16位,置1则对应IO口输出高电平,置0对应IO口不变)操作,只需要将PA11-PA14设置为对应数字的BCD码即可:GPIOA->BSRRL=num<<11。

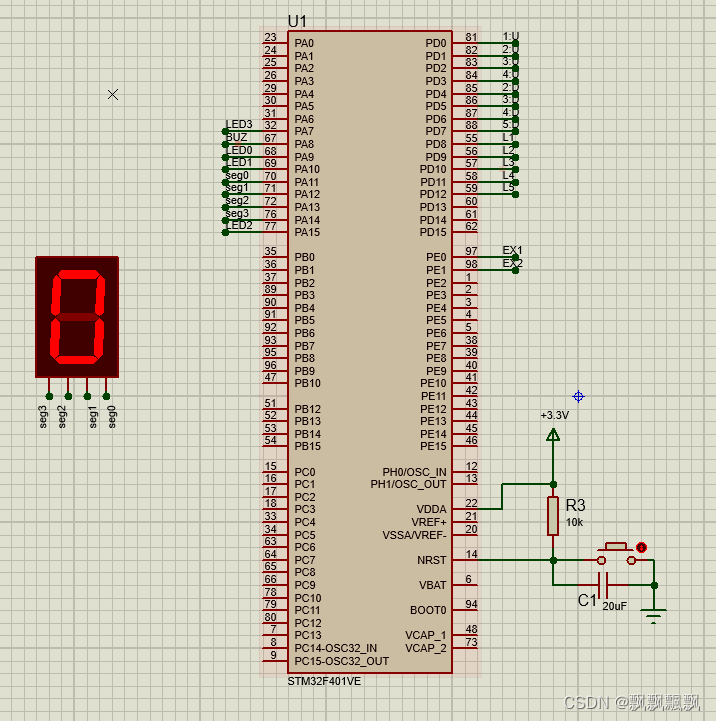

原理图

在这里插入图片描述

为了实现AT89C2051单片机与PC机的双向串口通信,并通过7SEG-BCD-GRN数码管显示数据,我们需要遵循一系列专业的步骤来进行硬件设计和软件编程。首先,硬件方面,AT89C2051单片机的串口通信功能将被配置为双工模式,即同时能够发送和接收数据。在此基础上,选择合适的7SEG-BCD-GRN数码管作为输出设备,用于展示接收到的数据。 参考资源链接:[AT89C2051单片机串口仿真:与PC机双向通信的实用设计](https://wenku.csdn.net/doc/3e019dszu4?spm=1055.2569.3001.10343) 硬件设计中,重点是串口接口的正确连接和数码管的驱动电路设计。数码管的驱动电路需要通过单片机的I/O口进行控制,以显示特定的字符或数字。串口通信的物理连接通常使用RS232标准,但在AT89C2051单片机上可能需要使用MAX232这样的电平转换芯片来实现TTL与RS232电平的转换。 软件设计方面,需要编写程序来初始化单片机的串口,设置波特率、停止位和校验位等参数。程序还应包含中断服务例程,用于处理串口接收到的数据。在发送数据时,可以使用查询方式或者中断方式来检测发送缓冲区是否空闲。当从PC机接收到数据后,程序需要对数据进行解析,并根据需要进行处理,最后通过数码管显示。 此外,为了提高项目的性价比和易用性,可以利用虚拟终端软件来模拟串口通信,这在调试阶段尤其有用,可以不依赖于实体硬件进行功能验证和测试。 在整个设计过程中,我们还需要考虑数据通信的准确性、稳定性和实时性。在设计双向通信时,需要确保单片机能够区分来自PC机的指令和要显示的数据,以及在PC机端能正确解析单片机反馈的信息。 最后,建议在项目实施过程中,参照《AT89C2051单片机串口仿真:与PC机双向通信的实用设计》等相关教程,这将有助于你更好地理解单片机与PC机通信的细节,以及如何处理可能出现的常见问题。完成项目后,撰写一份详细的项目报告也是理解整个通信系统设计过程的重要一步。 参考资源链接:[AT89C2051单片机串口仿真:与PC机双向通信的实用设计](https://wenku.csdn.net/doc/3e019dszu4?spm=1055.2569.3001.10343)
