Altium Designer22学习笔记

Altium Designer22学习笔记

一、原理图参数

一、原理图参数

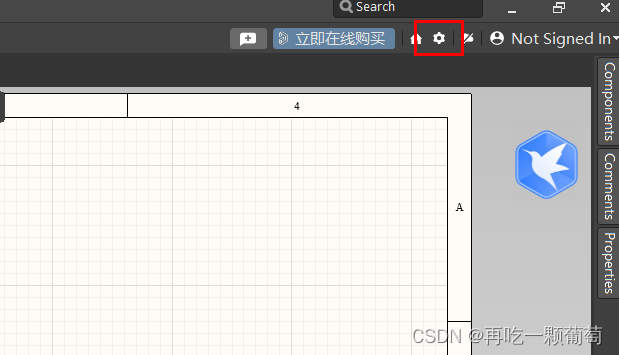

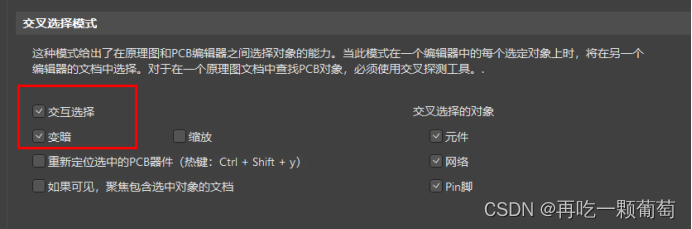

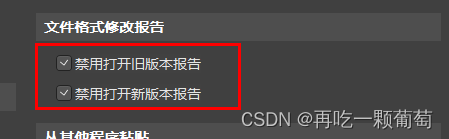

1、system->navigation

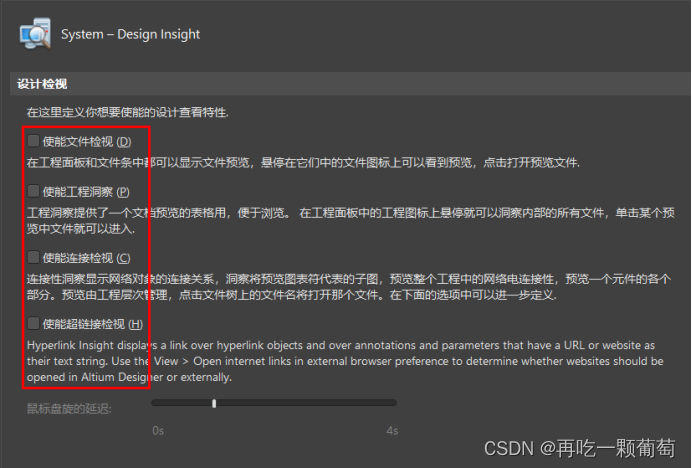

system->Design insight->关闭所有选项

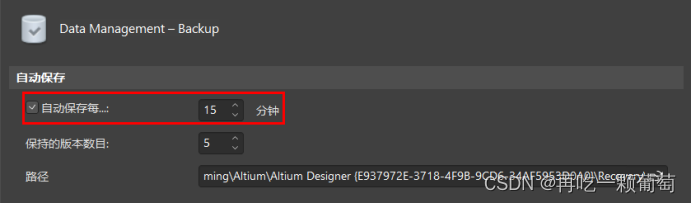

Data Management->Backup

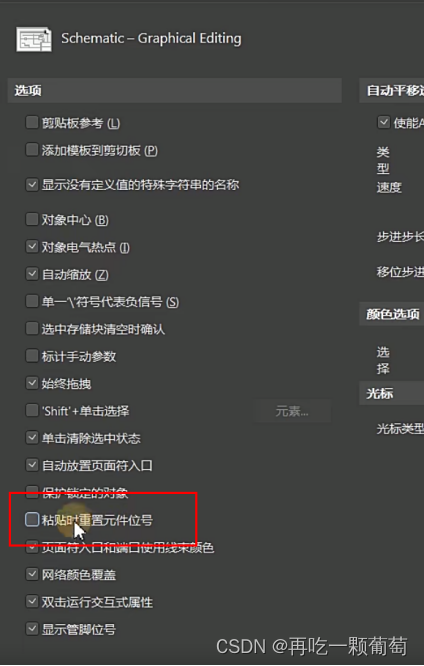

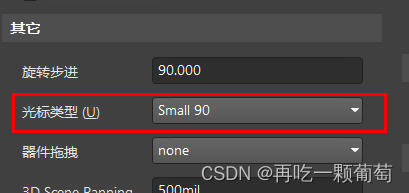

Schematic->Graphical Editing

PCB Editor->Genaral

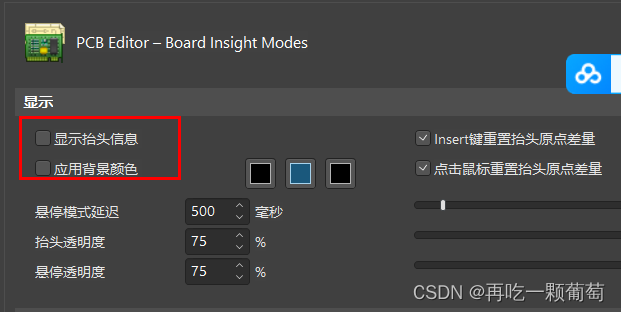

PCB Editor->Board Insight Modes

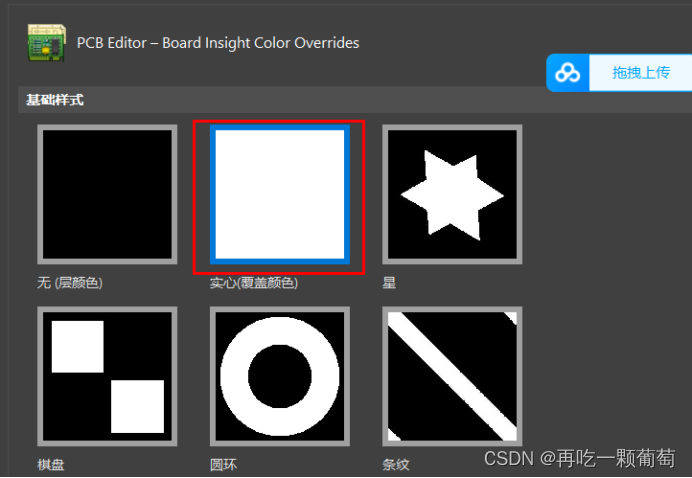

PCB Editor->Board Insight Color Overrides

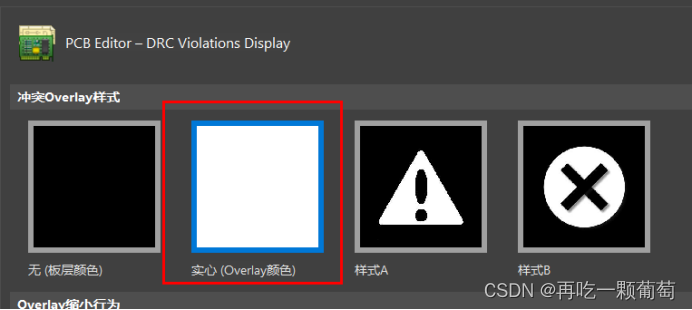

PCB Editor->DRC Violations Display

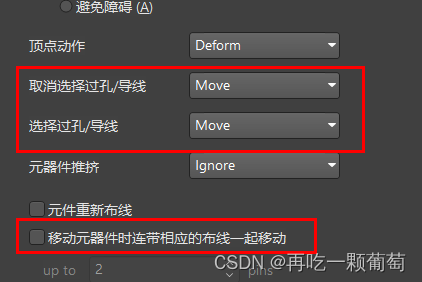

PCB Editor->Interactive Routing

PCB Editor->Defaults

快捷键VGS更改栅格：移动图形时选100mil，绘制选10mil。

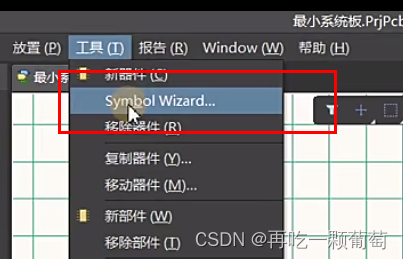

一、利用Excel表格创建IC类元件库

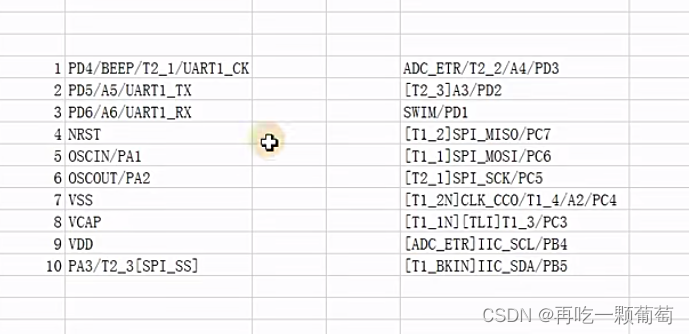

1.利用文本文档粘贴完整管脚名
2、

3、
4、

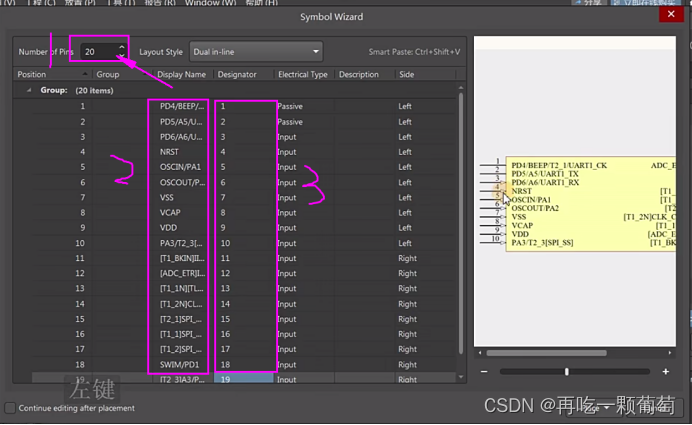

1是管脚数、2是管脚名称（从表格中直接复制上去）、3是对应的管脚数，也可以直接从表格中复制。还可以调整后边两列，改变管脚放置的左右位置和属性。

二、
1.框选之后按MS去做移动
5.从原理图直接复制原理图库

2、全不勾选


对齐原件用快捷键A
Crtl+点击选项可以设置快捷键。
原理图自动编号


添加PCB封装名称


原理图编译







报错

原理图输出bom表–快捷键RI



打印原理图




焊盘和阻焊相差2.5mil
快捷键M调整距离

中心点快速定位到焊盘之间

画丝印，线宽6mil

向导法创建封装

一般选择中等

快捷键EFC设置原点
Ctrl+C可以设置原理图格点
快捷键EK打断走线
使用快捷键DP从已有PCB里生成封装，粘贴到新的封装库

导入3D模型

PCB导入（导两次）




JC搜索元件位号
改变原理图之后需要更新原理图

规则
焊盘间距

快捷键RP测量距离
取消报错


除了上图全部关闭

选中所有器件，执行下图操作，在图上画一个框，所有器件都会在框里排列

重新定义板框

放置测量


设置格式和单位

绘制圆角


叠层时-叠层管理器


设置线


布线时不仅要注意不同网络之间的距离，也要注意相同网络之间的距离。
间距规则

线宽

过孔需要盖油
过孔规则


盖油处理

覆铜





走线规划

在机械一层铺铜




丝印规范

导入DXf

阻焊，单边2.5mil

反焊盘设置为5-7mil

手工焊接使用十字链接

设置差分线

二、关于快捷键的使用

1、按Ctrl然后选选项可以设置快捷键。
2、RP测量距离
3、M
4、快捷键TM对错误标记进行复位
5、EOS重新定位原点
6、PL放置线条
7、Ctrl+Q可以把mil切换成mm

8、框选1条边框按TAB键，所有边框都会被选中。
9、DSD重新定义板框范围
10、拖动器件的时候按快捷键L可以把器件放到板子的背面。
11、

12、F2放置电气走线
13、F3放置过孔
14、F4覆铜
15、F5颜色开关
16、F6矩形框放置元件
17、F7在原理图选一个元件（管脚），会在另一个图高亮
18、F11元件属性
19、快捷键2–线选，
20、快捷键3–框选，
21、快捷键5–设置定位器文本，
22、N关于飞线的快捷键
23、选中物体CTRL+方向键可以平移物体
24、EK可以打断丝印
25、Shift+E抓取中心点。
26、Ctrl+D可以切换到3D
27、UM多根线一起走线。
28、EA特殊粘贴
29、TC从原理图快速定位元件。
30、MS抓取顶点。
31、DK修改层。
32、DC打开对象类浏览器。
33、Alt+f2画差分线
34、Shift+S切换单层

三、绘制PCB的步骤

步骤：
1.绘制原理图库
2.绘制原理图
3.检查原理图错误
4.导入到PCB中
5.按模块布局
6.在顶层锁定
7.
8.布线
