《模拟电子技术基础》课程笔记(九)——互补对称式功率放大电路

互补堆成：电路中采用两只晶体管，NPN、PNP各一只；两管特性一致。

类型：互补对称功放的类型

1.无输出变压器形式——OTL电路

2.无输出电容形式——OCL电路

三极管根据导通时间可分为如下四个状态

甲类——三极管360°导电；

甲乙类——三极管180°~360°导电

乙类——三极管180°导电

丙类——三极管<180° 导电

一、OTL互补对称放大电路

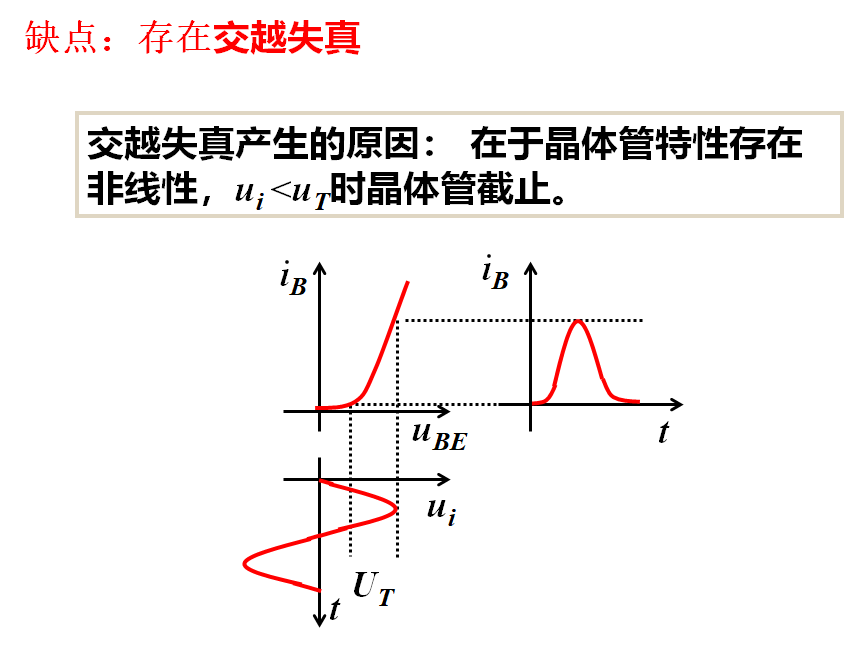

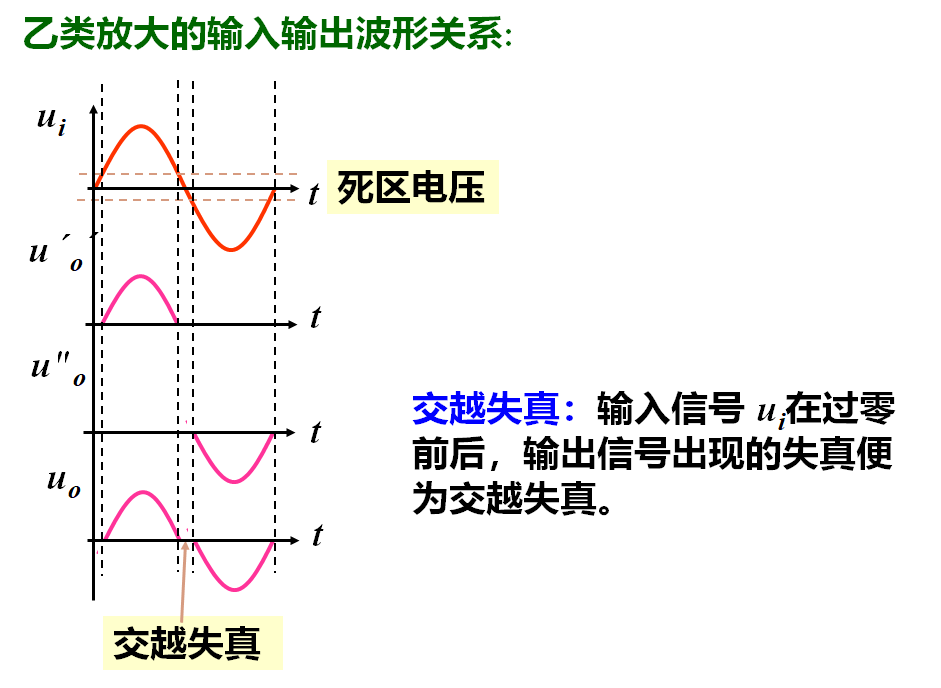

1.OTL乙类互补对称电路

静态分析：

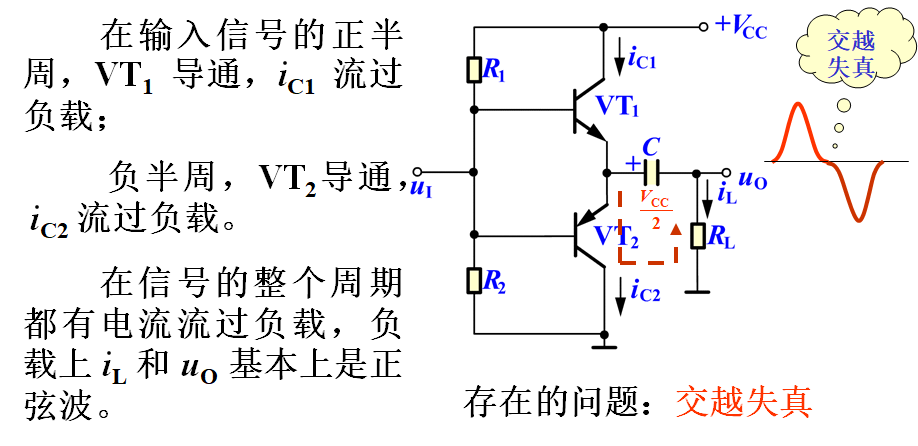

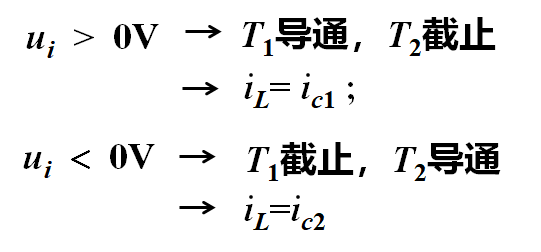

动态分析：

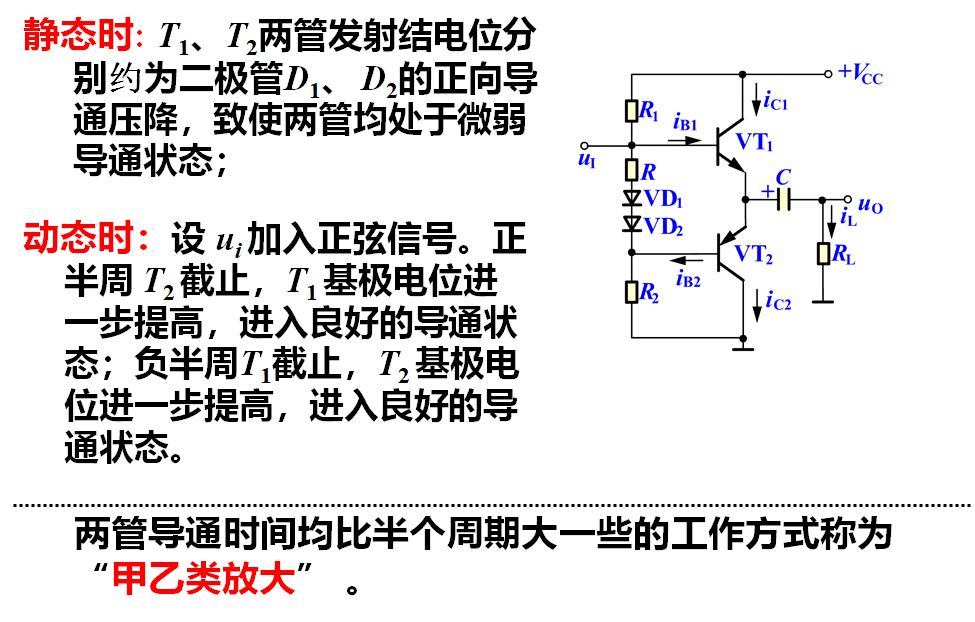

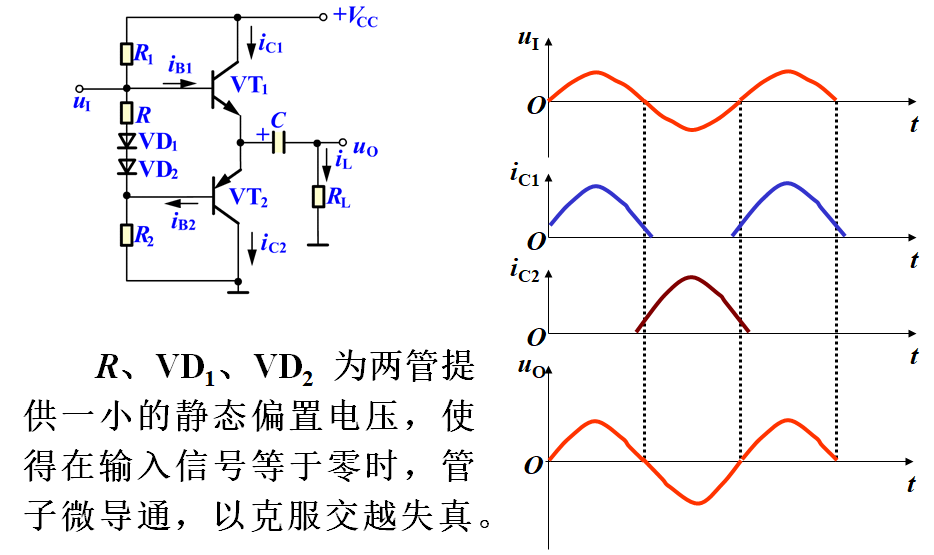

2.OTL甲乙类互补对称电路

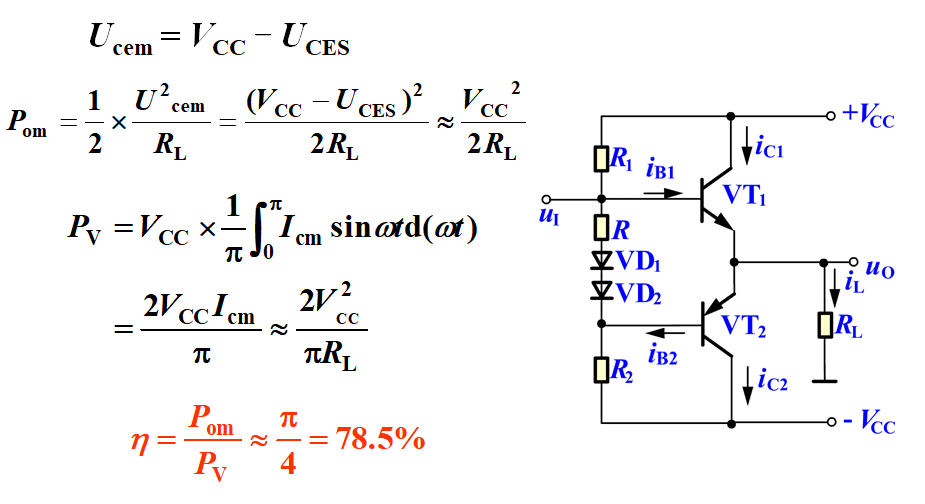

 二、OCL互补对称电路

 采用复合管的互补对称放大电路

增加复合管的目的：扩大电流的驱动能力。

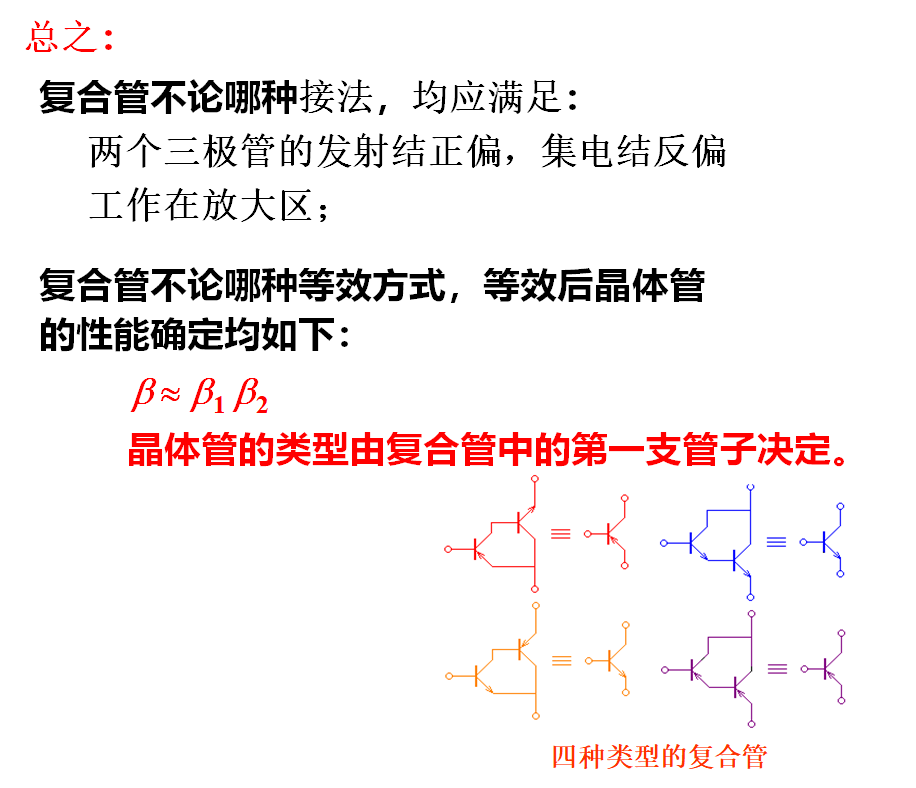

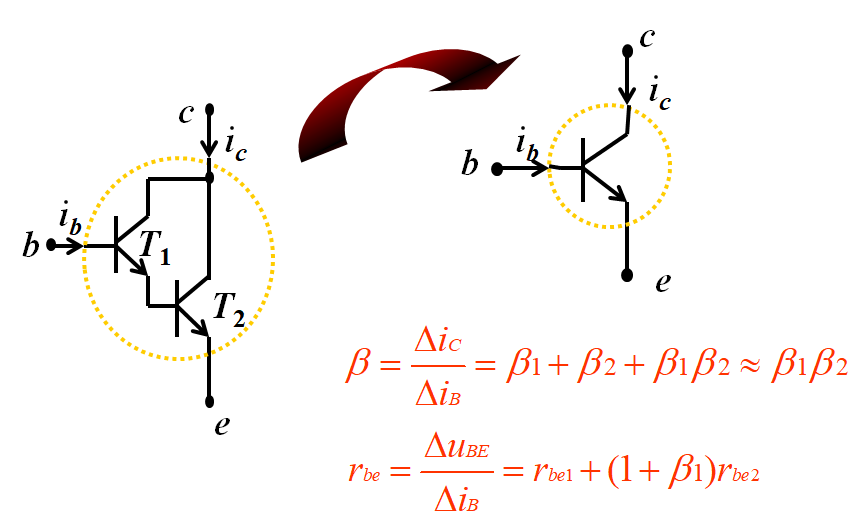

一、复合管的接法及参数计算

方式一：同型

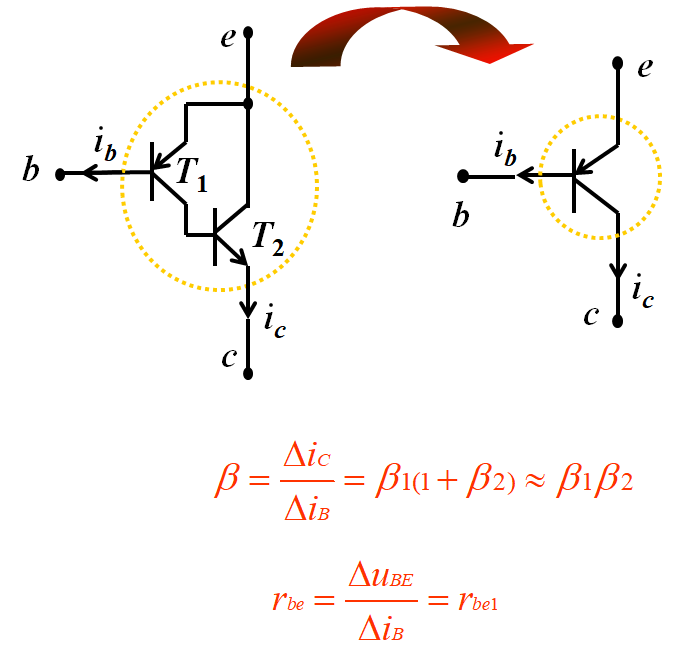

 方式二：不同型
