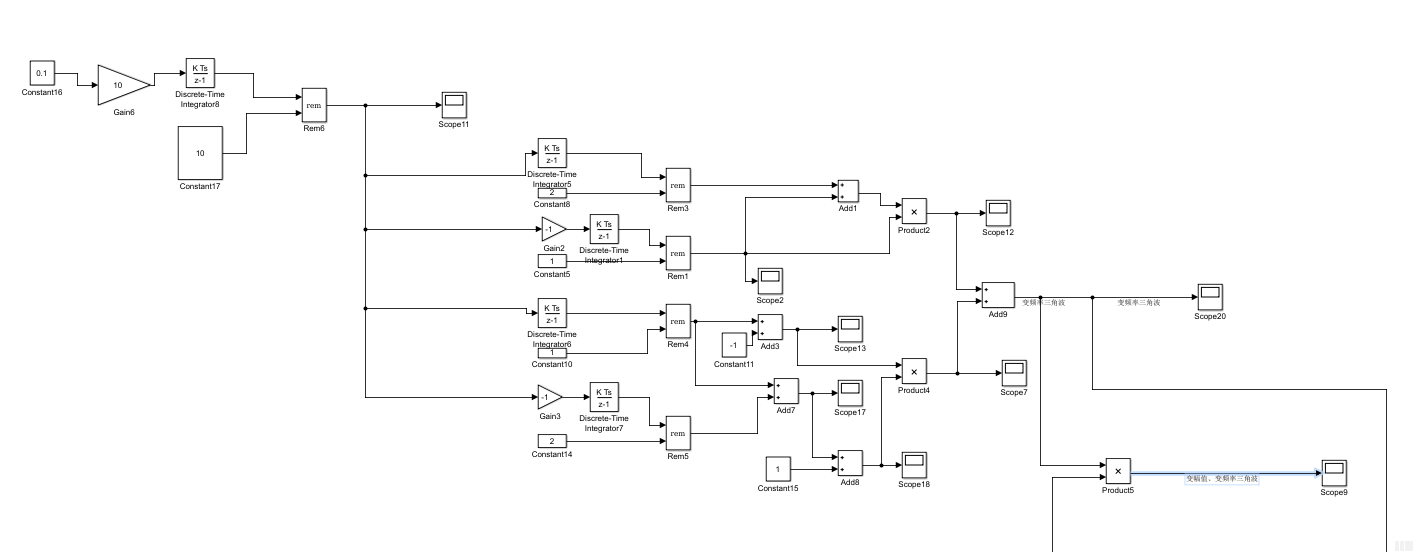

如何使用simulink输出可编译的变频率、变幅值三角波。我们在使用simulink输出三角波的时候,可能会遇到repeating Sequence无法编译的情况,并且Triangle Generator模块也无法实现频率的变化。所以这里介绍一种产生频率变化且可以实现幅值变化的三角波的方法。其simulink模型图如下:
![](https://img-blog.csdnimg.cn/img_convert/3a1c18dbf5ae9068b5103ad9f7cb4d1a.png)

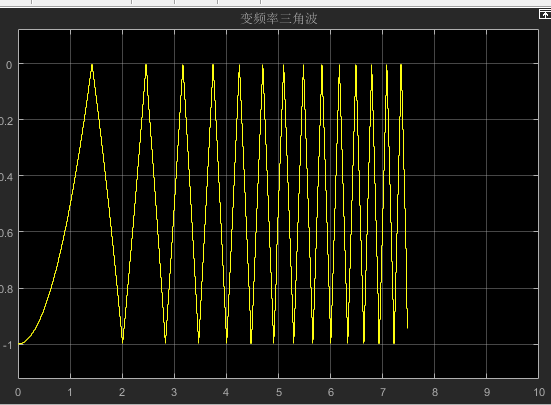

使用该方法输出的三角波如下
![](https://img-blog.csdnimg.cn/img_convert/7c89c79cda2b544cccf5b6307990f1aa.png)
可以看出其频率在变化,和chirp信号很相近。这里面的参数值可以根据自己的需要改变,获得不同频率区间的值 。
同时根据前面介绍的使用下面方法产生的锯齿波

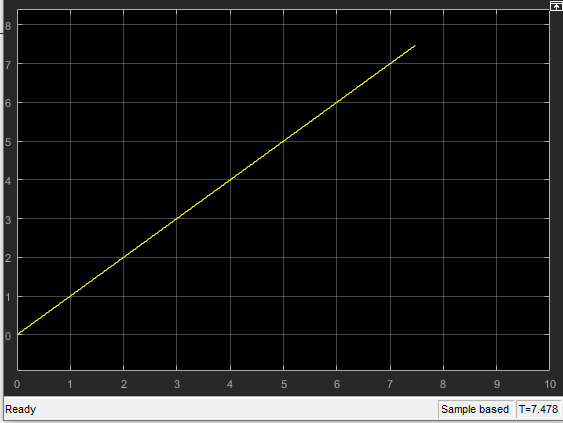

![](https://img-blog.csdnimg.cn/img_convert/d2e6eb1e6fc69e0c361a38c280bbf3ac.png)
波形如下
![](https://img-blog.csdnimg.cn/img_convert/d3adee1769b91be3886bf541ed6ab1df.png)

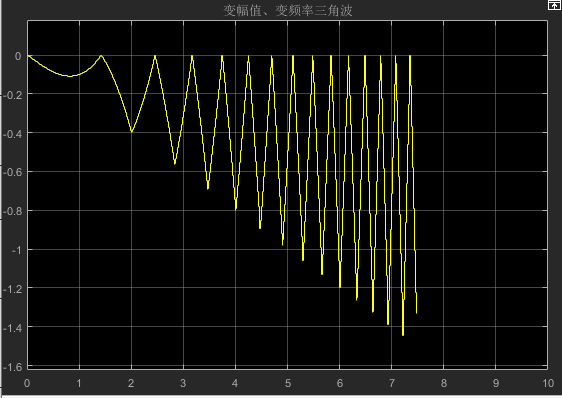

将该波形与上面变频率的三角波相乘,就可以获得相应的变频率、变幅值三角波信号。仿真结果如下:
![](https://img-blog.csdnimg.cn/img_convert/67d0c0bbade07ed6bc674865c308ab99.png)
