【蓝桥杯嵌入式】第十三届蓝桥杯嵌入式省赛客观题以及详细题解

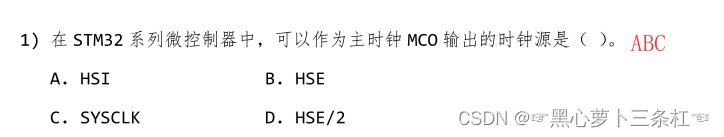

题1

题解：
  概念题。

• MCO引脚，是单片机对外提供时钟的引脚。
• HSE，高速外部时钟信号，时钟源由外部晶体/陶瓷谐振器与外部时钟；
• HSI，高速的内部时钟，由内部8MHz的RC振荡器产生，可直接作为系统时钟或在2分频后作为PLL输入；
• SYSCLK，是系统时钟；
• HSE/2，对高速外部时钟进行分频;

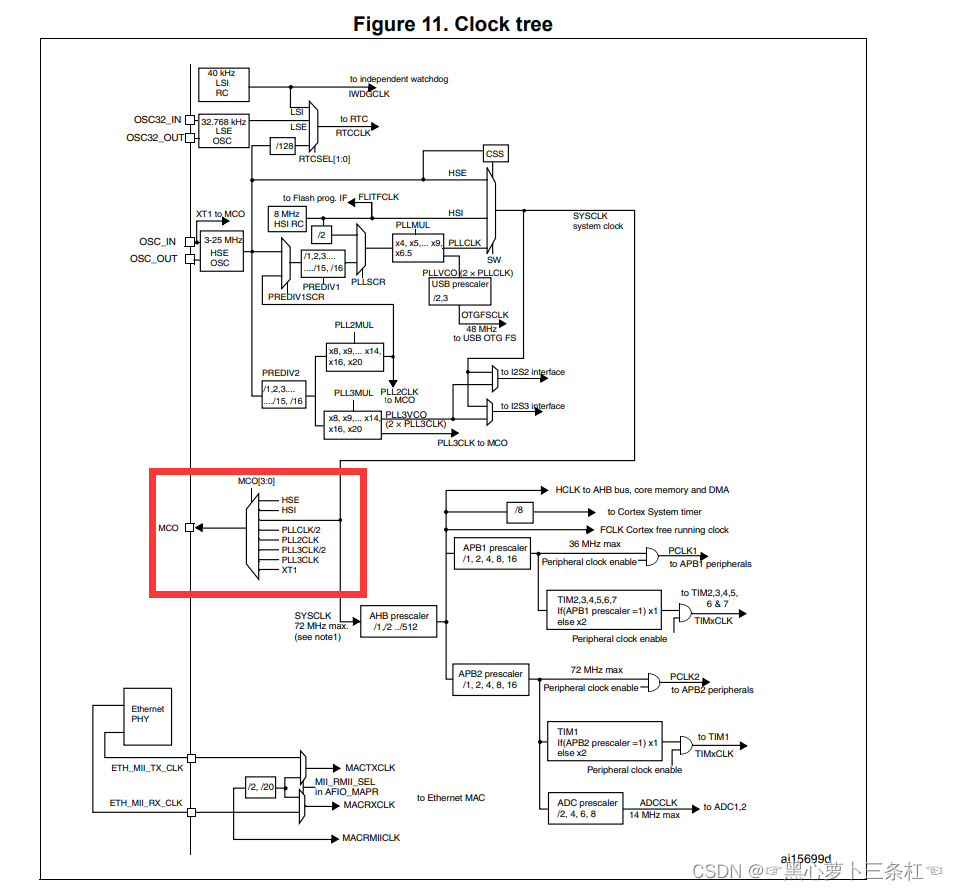

    通过查找时钟树，很容易就可以得出能够作为主时钟MCO时钟源的有HSI、HSE、SYSCLK。

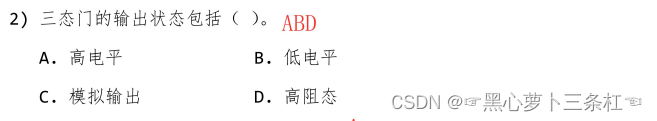

题2

题解：
  本题属于概念题，三态门，在百度百科上的名称为三态输出电路，别名称为三态门。其输出为逻辑“0”(低电平)，逻辑“1”(高电平)和高阻态。

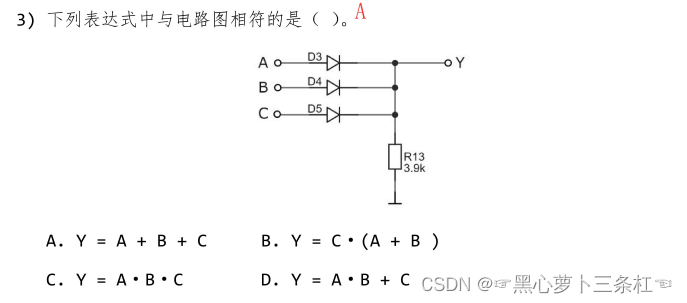

题3

题解：
  计算题。

• 首先，需要知道一个概念二极管具有单向导通性，也就是说图中A、B、C支路上的电流只能够从左往右流动；并且图中的电阻相当于一个下拉电阻；
• 其次，通过一点点电路知识，很容易得出A、B、C支路上是一个并联支路，也就是说只要三条支路上有一条支路上有电压，那么干路上也会存在电压；

  因此，得出答案A：Y=A+B+C 是正确答案。

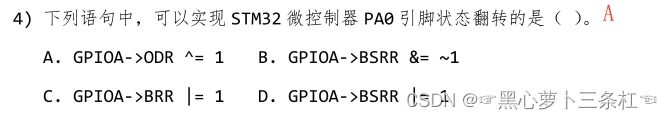

题4

题解：
  概念题。
寄存器说明：

• ODR：输出端口寄存器；
• BRR：端口位复位寄存器；
• BSRR：端口位设置/复位寄存器；
    逻辑运算说明：
• 异或 ^ ：简单的说，符号两边的数据相同，那么结果为0；符号两边数据不同，那么结果为1；
• 或 | ： 进行或运算的两个数据中，只要有一个数据非0，那么结果就为1；
• 与 &：进行与运算的两个数据中，只要有一个数据数据为0，那么结果就为0；
    明确上述知识点后，那么上述等式都可以转换成A ^= 1，B &= 0，C |= 1，那么就很容易得知A.GPIOA->ODR ^= 1 是正确答案了。

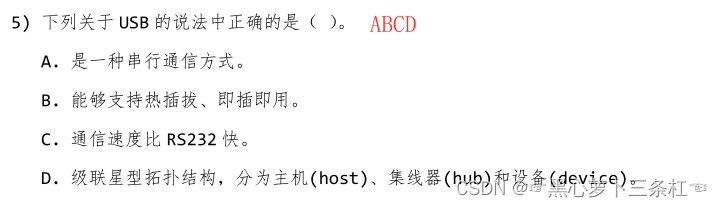

题5

题解：
  该题属于概念题。
  USB，是通用串行总线，英文Universal Serial Bus。USB 具有传输速度快、使用方便、支持热插拔、连接灵活、独立供电等优点，级联星型拓扑结构，分为主机、集线器、设备。
  集线器是USB结构中的特定成分，它提供叫做端口（Port）的点将设备连接到USB总线上，同时检测连接在总线上的设备，并为这些设备提供电源管理，负责总线的故障检测和恢复。集线可为总线提供能源，亦可为自身提供能源（从外部得到电源）。

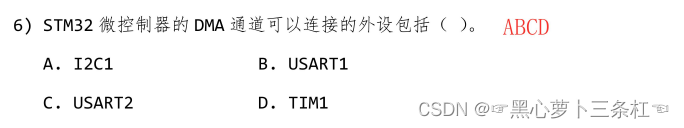

题6

题解：

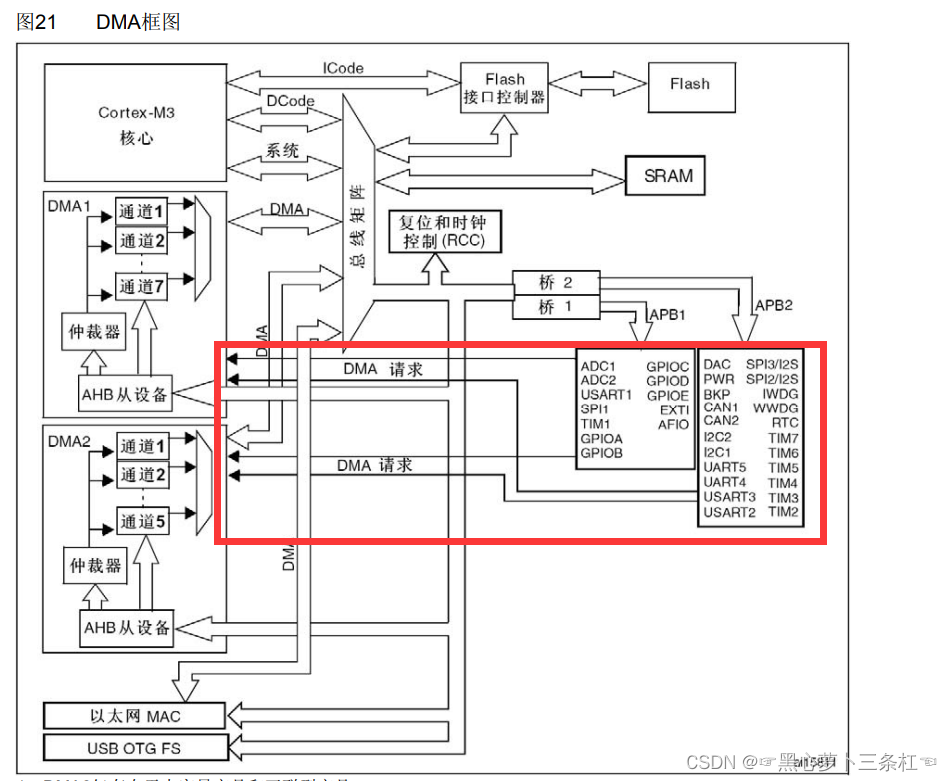

  查找手册题。(我这里是用的F103的手册，但是两者设计上都差不多)

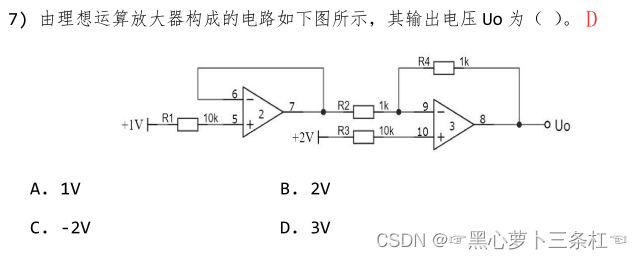

题7

题解：
  计算题。
  题中小知识：

• U₊ = U_-：也就是说图中5与6、9与10两端的电压是相等的；
• I₊=I_-: 也就是说图中5与6、9与10两端的电流是相等的；

  那么就可以将上图转换，转换后的图片如下：

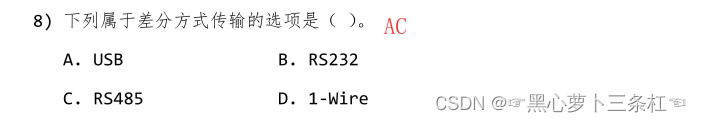

题8

题解：
  概念题。
  差分传输，是在这两根线上都传输信号，这两个信号的振幅相同， 相位相反。 在这两根线上的传输的信号就是 差分信号。

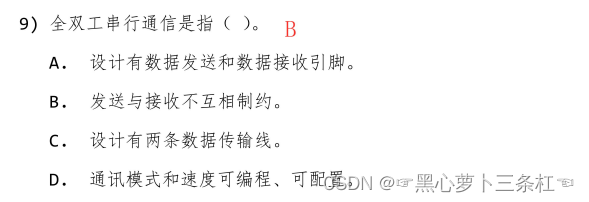

题9

题解：
  概念题。

• 全双工通信，简单地来说，通信双方间有两根数据线连接，能够同时收发数据，相互不想干扰，不相互制约。
• 串行通信，通信双方使用一根数据线传输数据，数据传输是一位一位地在通信双方传输，也就是生活中的单行车道。

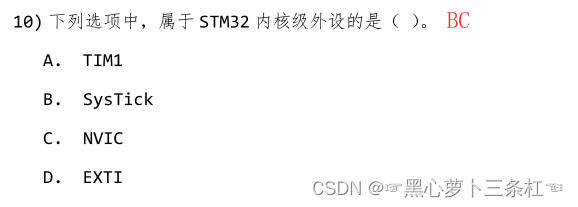

题10

题解：
  查找手册题。(我这里是用的F103的手册，但是两者设计上都差不多)
