华为eNSP配置SNMP

SNMP

SNMP 是专门设计用于在 IP 网络管理网络节点（服务器、工作站、路由器、交换机及HUBS等）的一种标准协议，它是一种应用层协议。
​
SNMP 使网络管理员能够管理网络效能，发现并解决网络问题以及规划网络增长。通过 SNMP 接收随机消息（及事件报告）网络管理系统获知网络出现问题。
SNMP的前身是简单网关监控协议（SGMP），用来对通信线路进行管理。随后，人们对SGMP进行了很大的修改，特别是加入了符合Internet定义的SMI和MIB，改进后的协议就是著名的SNMP。基于TCP/IP的SNMP网络管理框架是工业上的现行标准，由3个主要部分组成，分别是管理信息结构SMI（Structure ofManagement Information）、管理信息库MIB和管理协议SNMP。
​
SMI定义了SNMP框架所用信息的组织和标识，为MIB定义管理对象及使用管理对象提供模板。
MIB定义了可以通过SNMP进行访问的管理对象的集合。
SNMP协议是应用层协议，定义了网络管理者如何对代理进程的MIB对象进行读写操作。

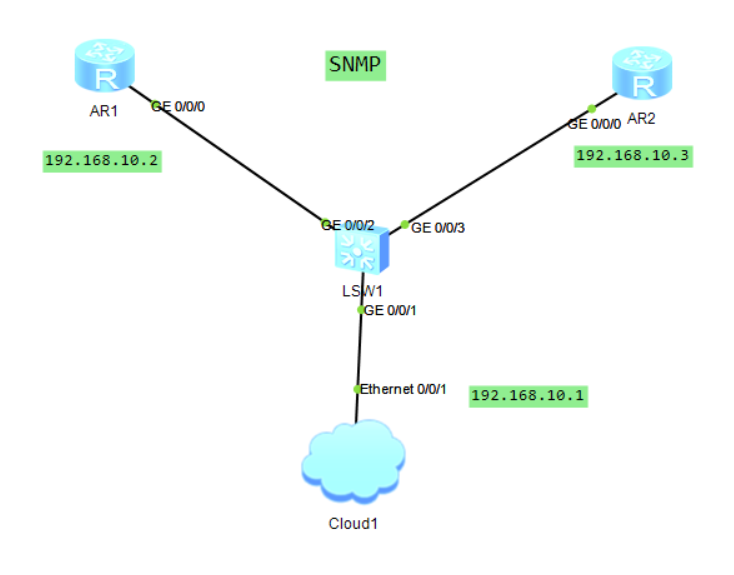

R1:
<Huawei>systeam-view                                        #进入系统视图模式
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R1                                              #修改名字为R1
[R1]int g0/0/0                                              #进入接口g0/0/0中
[R1-GigabitEthernet0/0/0]ip address 192.168.10.2 24         #配置IP地址192.168.10.2
[R1-GigabitEthernet0/0/0]quit                               #退出接口配置模式
​
R2:
<Huawei>systeam-view                                        #进入系统视图模式
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R2                                              #修改名字为R2
[R1]int g0/0/0                                              #进入接口g0/0/0中
[R1-GigabitEthernet0/0/0]ip address 192.168.10.3 24         #配置IP地址192.168.10.3
[R1-GigabitEthernet0/0/0]quit                               #退出接口配置模式
​
Cloud1配置IP地址

R1配置
[R1]snmp-agent                                      #开启snmp
[R1]snmp-agent community read public                #配置读密码为public
[R1]snmp-agent community write private              #配置写密码为private
[R1]snmp-agent sys-info contact networker 111111    #配置联系人信息
[R1]snmp-agent sys-info location wuhan              #配置物理地址
[R1]snmp-agent sys-info version v1 v2c              #配置snmp版本
[R1]snmp-agent target-host trap-hostname hcnp address 192.168.10.1 udp-port 162 trap-paramsname hcnp                                                            #配置网管信息
[R1]snmp-agent trap enable                          #开启snmptrap消息

R2配置
[R1]snmp-agent                                      #开启snmp
[R1]snmp-agent community read public                #配置读密码为public
[R1]snmp-agent community write private              #配置写密码为private
[R1]snmp-agent sys-info contact networker 111111    #配置联系人信息
[R1]snmp-agent sys-info location wuhan              #配置物理地址
[R1]snmp-agent sys-info version v1 v2c              #配置snmp版本
[R1]snmp-agent target-host trap-hostname hcnp address 192.168.10.1 udp-port 162 trap-paramsname hcnp                                                            #配置网管信息
[R1]snmp-agent trap enable                          #开启snmptrap消息

客户端测试

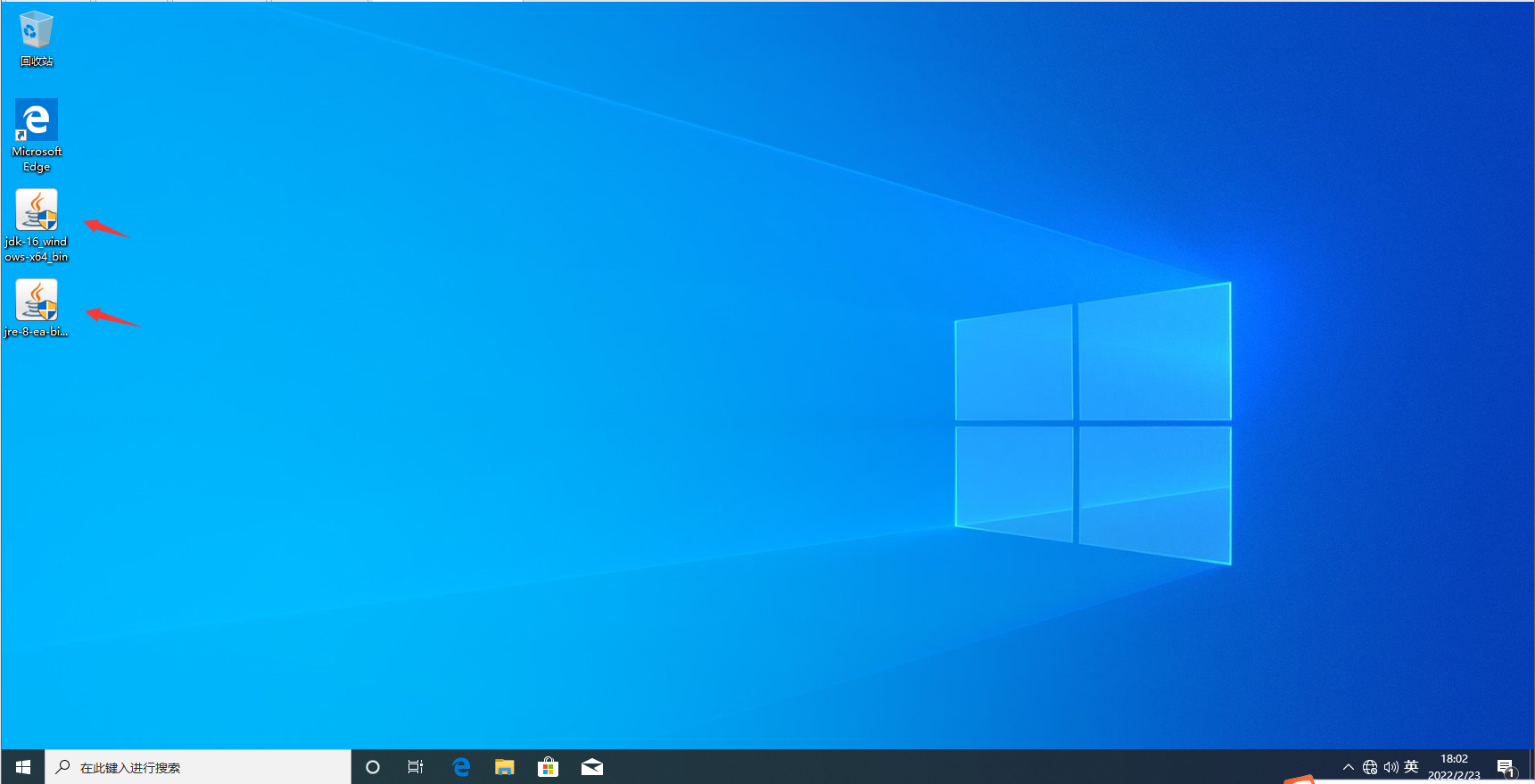

安装jdk和jre软件，全部默认路径安装

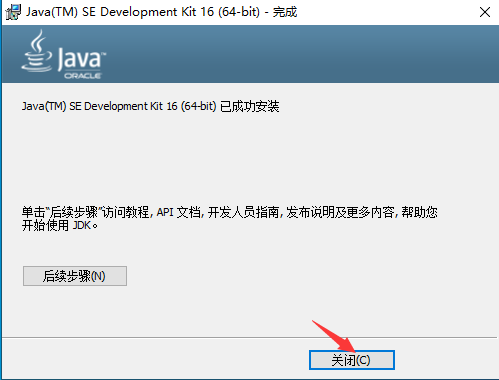

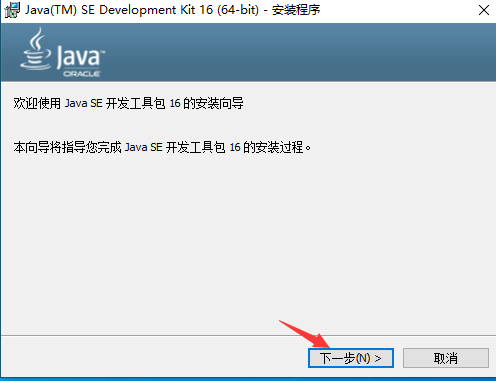

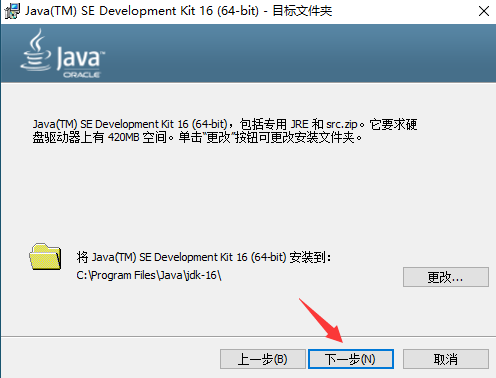

安装jdk

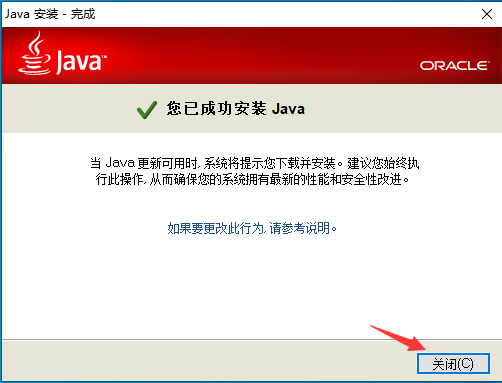

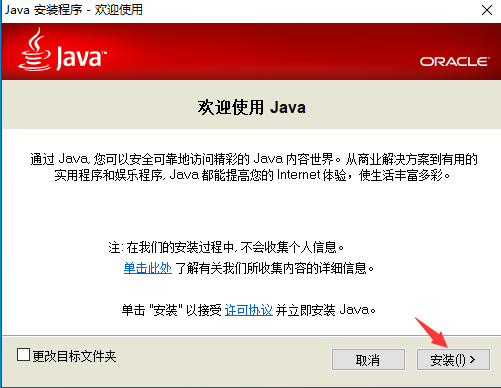

安装jre

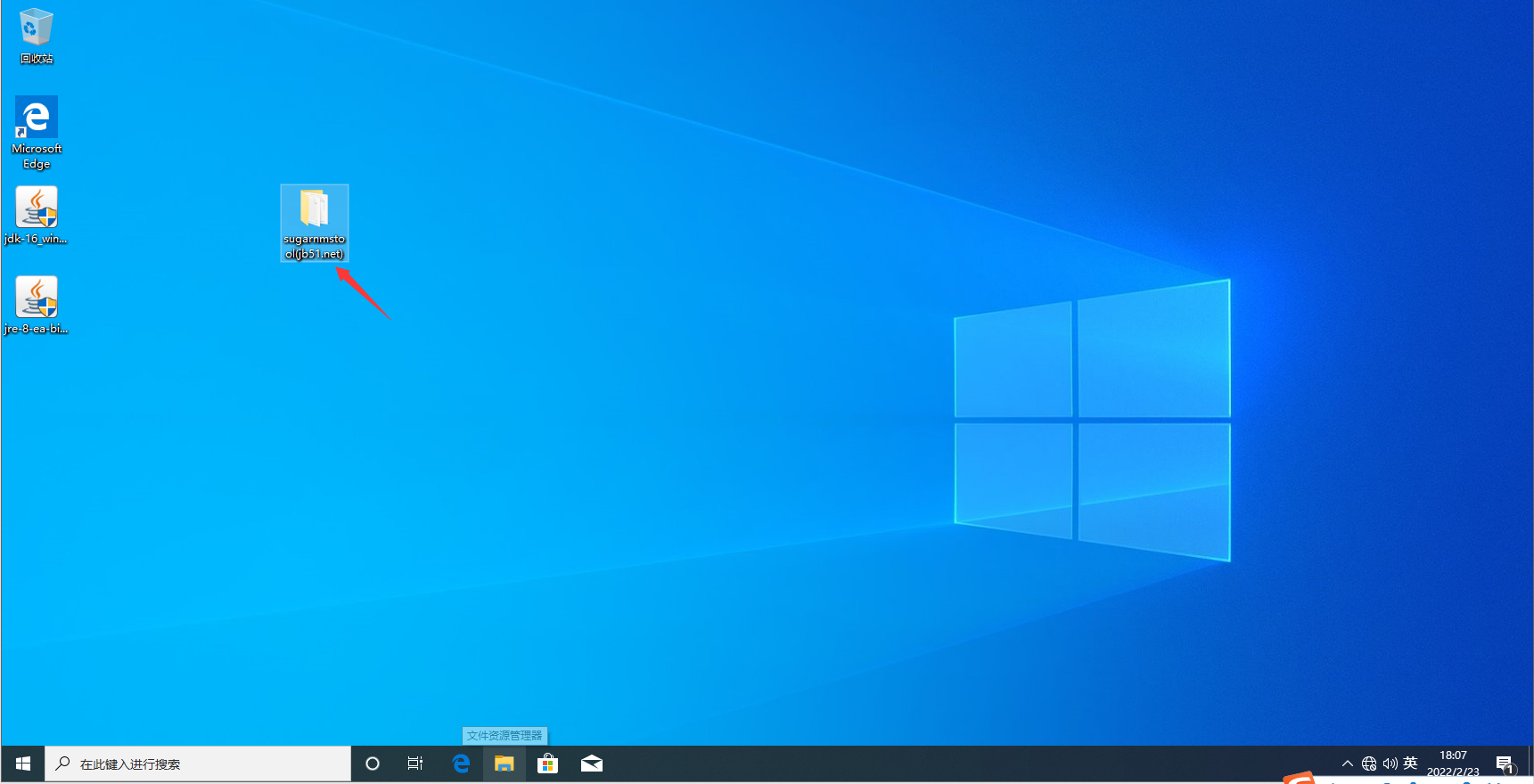

下载sugarNMSTool(网管软件snmp)

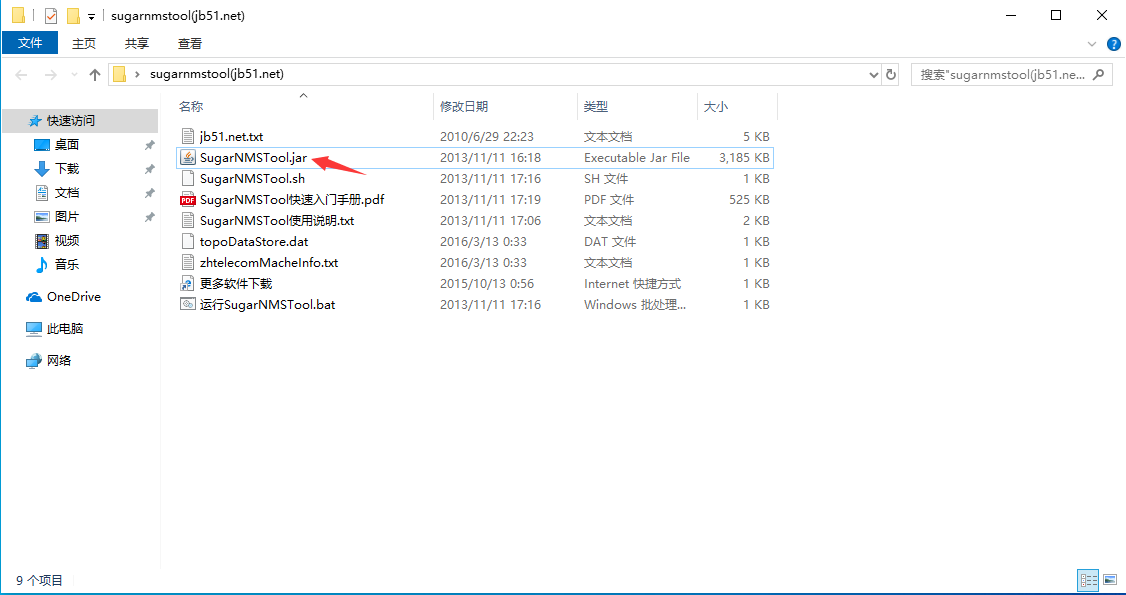

运行第二个软件

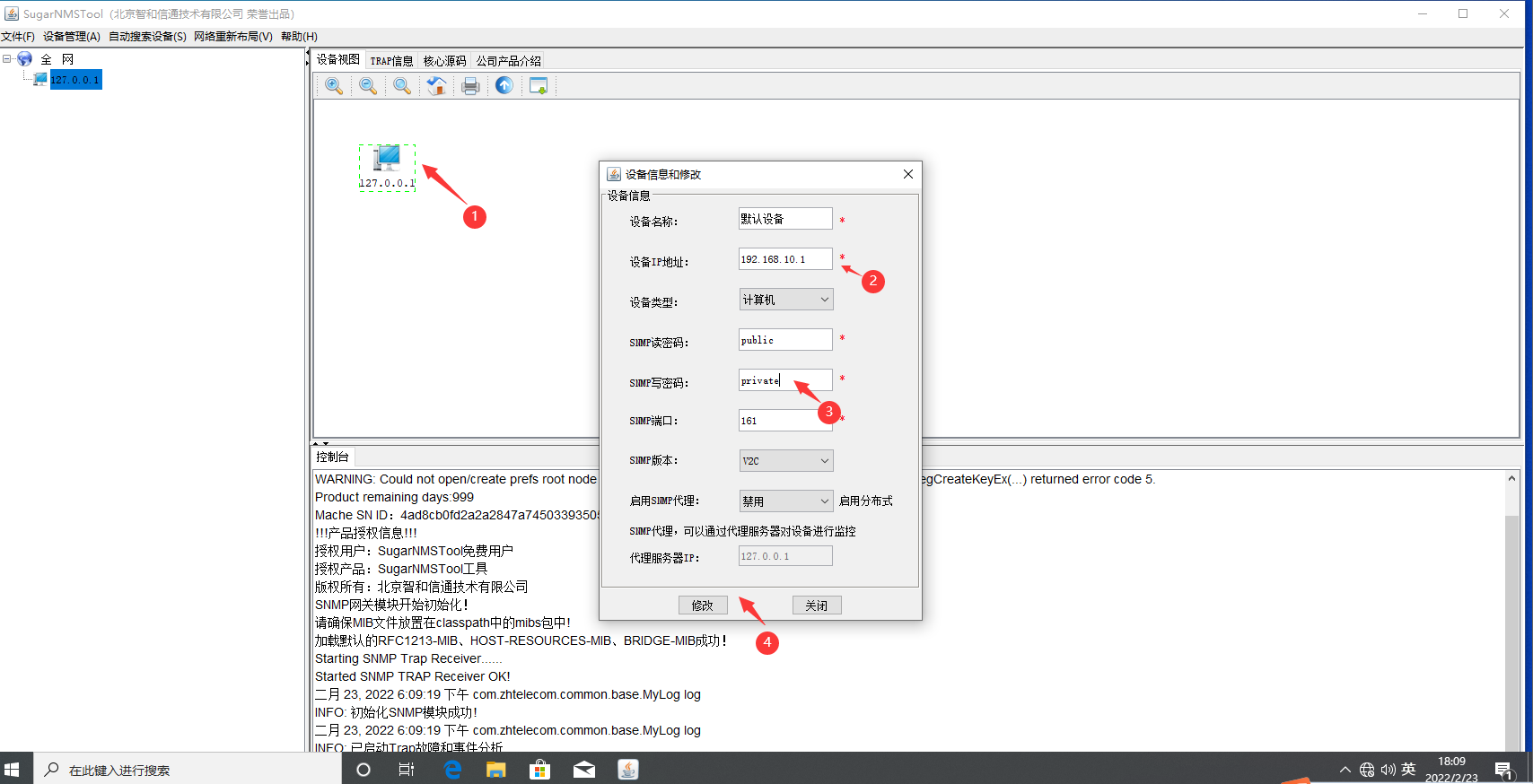

双击此电脑，修改此电脑的IP地址和写密码

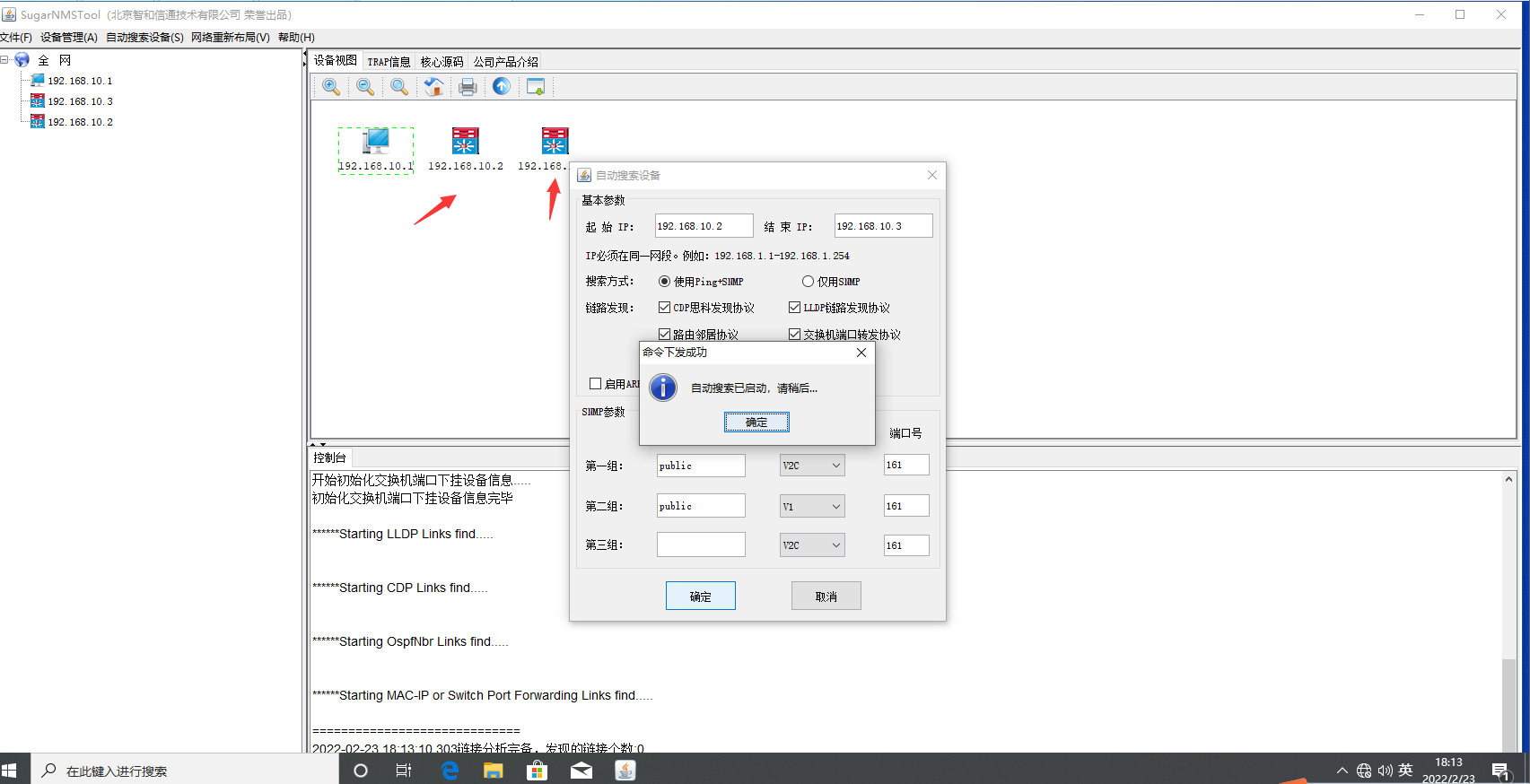

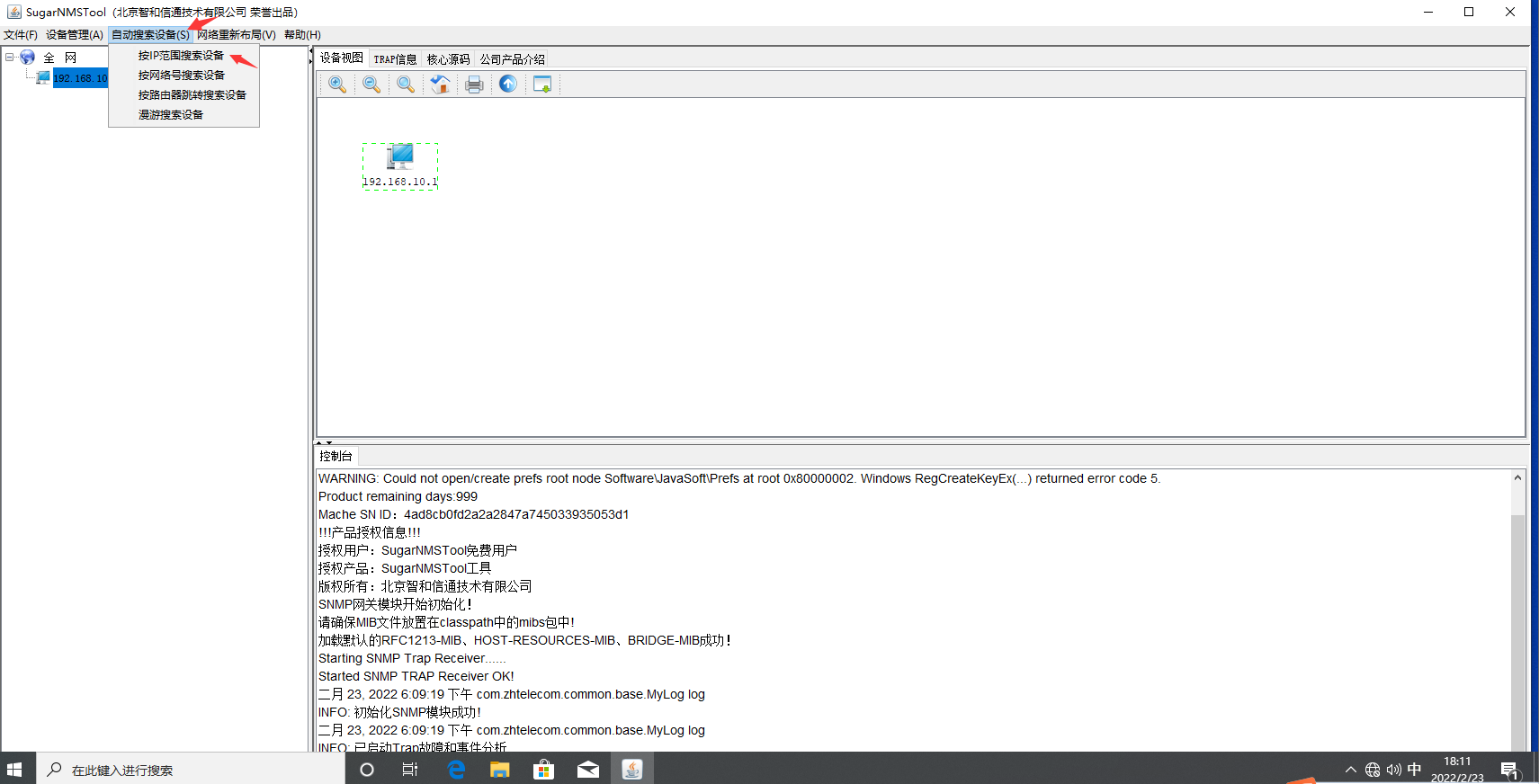

点击自动搜索设备-按IP范围搜索设备

输入起始IP和结束IP，让snmp服务器去查找发送端

查找成功

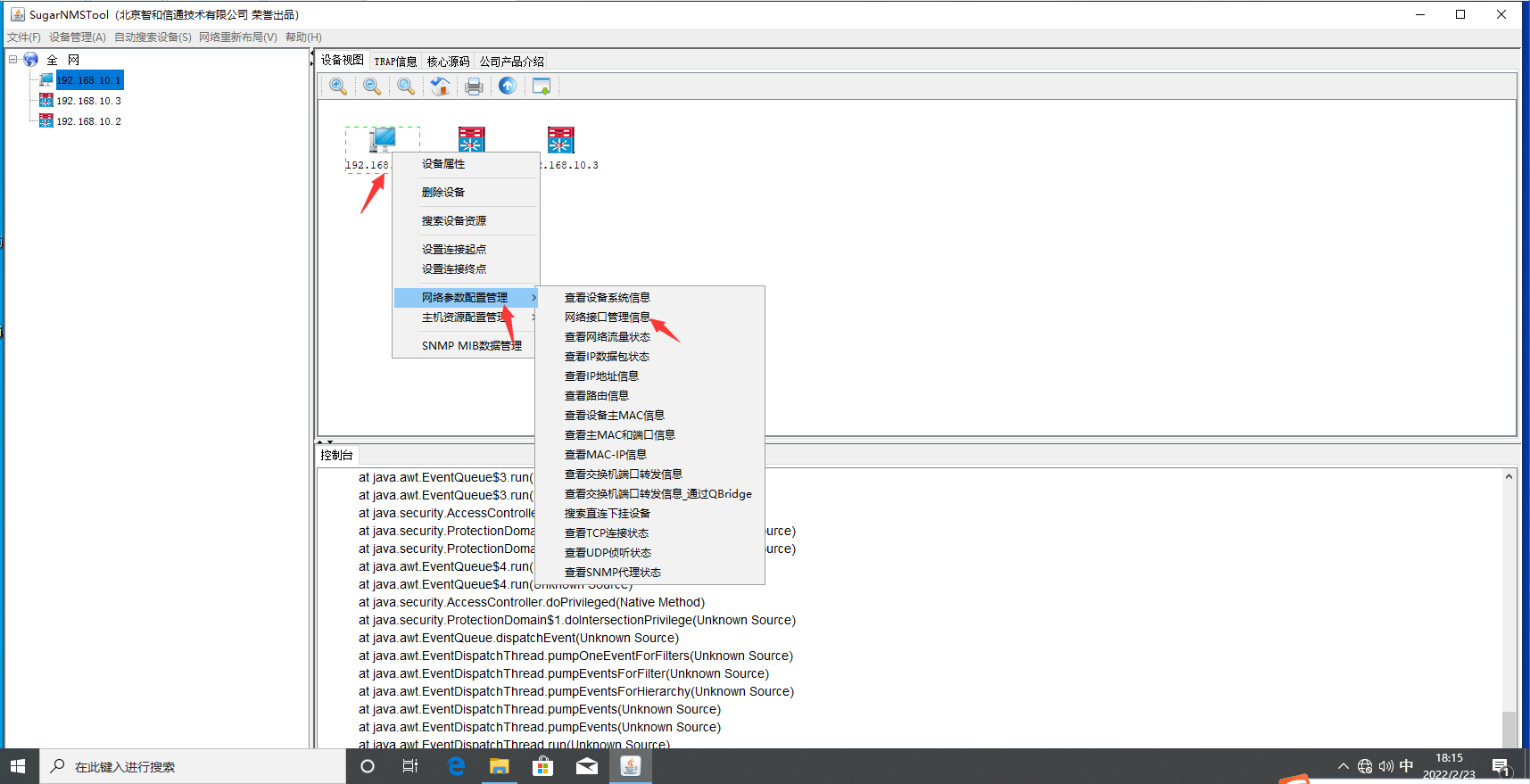

查看SNMP服务端网络参数配置管理-网络接口管理信息

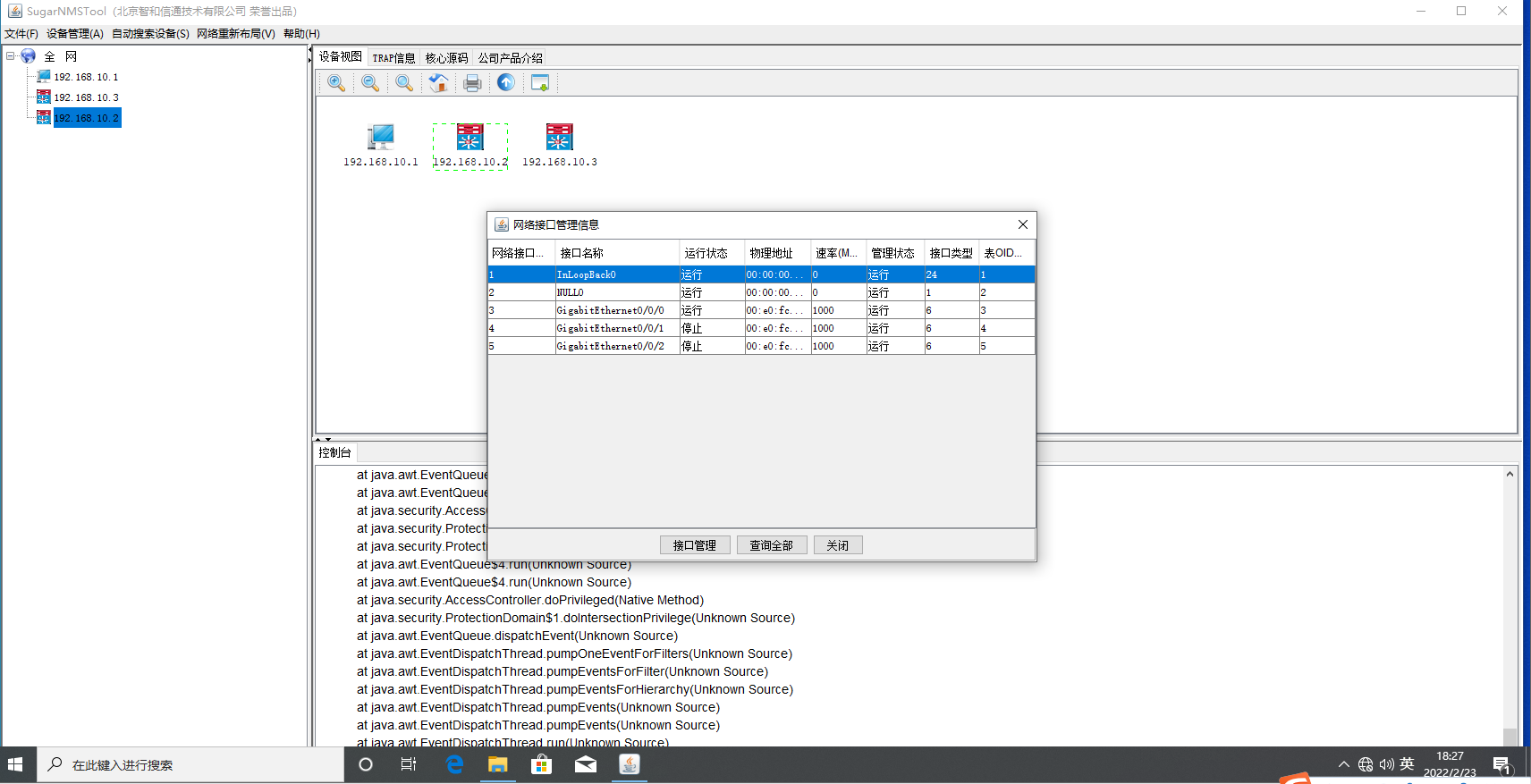

测试成功，接口有数据经过
