华为eNSP配置RSTP(快速生成树)

RSTP是为了解决STP的收敛速度慢问题,它能更快地在局域网中建立无环路的拓扑。配置RSTP时,涉及端口优先级设置和边缘端口的启用,边缘端口能快速进入转发状态,提高网络效率。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

RSTP(快速生成树)

快速生成树协议(Rapid Spanning Tree Protocol ,RSTP) 用于在局域网中消除数据链路层物理环路,其核心是快速生成树算法。RSTP完全向下兼容STP协议,除了和传统的STP协议一样具有避免回路、动态管理冗余链路的功能外,RSTP极大的缩短了拓扑收敛时间,在理想的网络拓扑规模下,所有交换设备均支持RSTP协议且配置得当时,拓扑发生变化(链路UP/DOWN)后恢复稳定的时间可以控制在秒级,而传统的拓扑稳定且能正常工作所需时间为50秒

基本配置:
端口默认开启,不用配置
LSW1:
stp enable                                  #开启生成树协议
stp mode rstp                               #生成树模式改为rstp
stp instance 1 priority 4096                #生成树实例1为4096,优先级越小越优先
​
LSW2:
stp enable                                  #开启生成树协议
stp mode rstp                               #生成树模式改为rstp
stp instance 1 priority 8192                #生成树实例1为8192,优先级越小越优先
​
LSW3:
stp enable                                  #开启生成树协议
stp mode rstp                               #生成树模式改为rstp

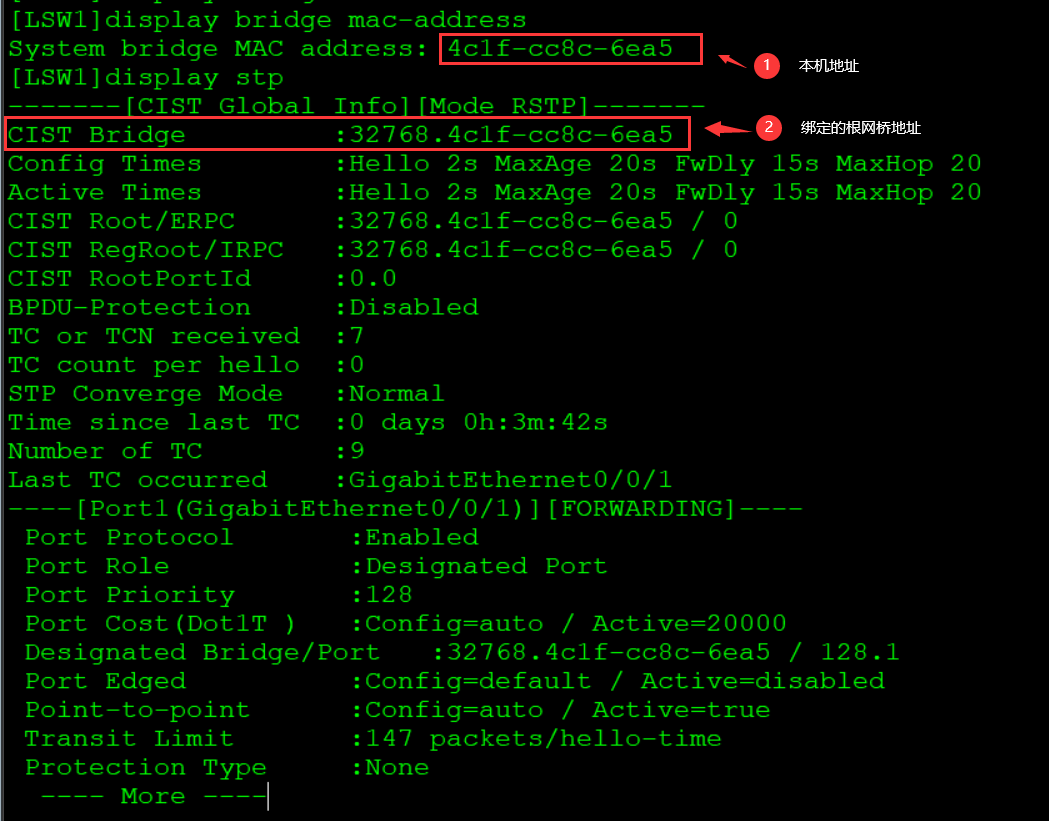

查看STP状态

display stp                                 #查看生成树状态

查看STP端口角色

display stp brief                           #查看生成树端口状态

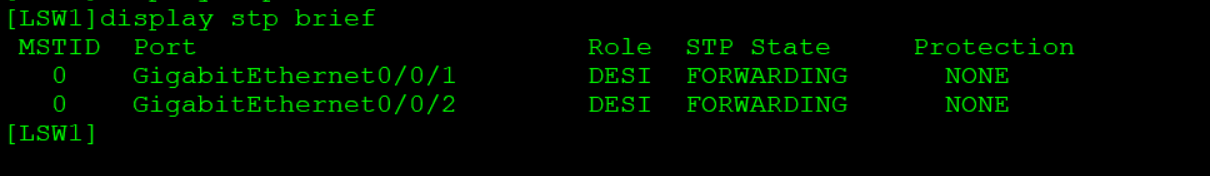

LSW1

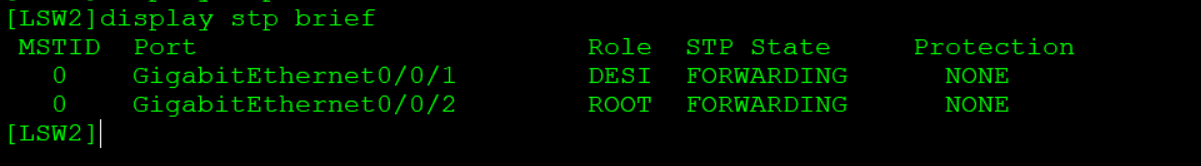

LSW2

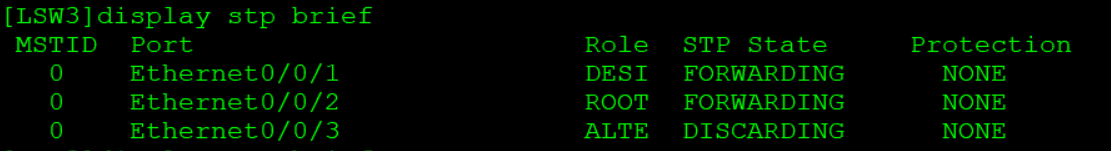

LSW3

配置边缘端口

边缘端口是在一个拓扑图中,PC与交换机连接的一根线,不参与生成树配置,就叫做边缘端口
int eth0/0/1                                            #进入接口eth0/0/1中
shutdown                                                #关闭接口
undo shutdown                                           #开启接口

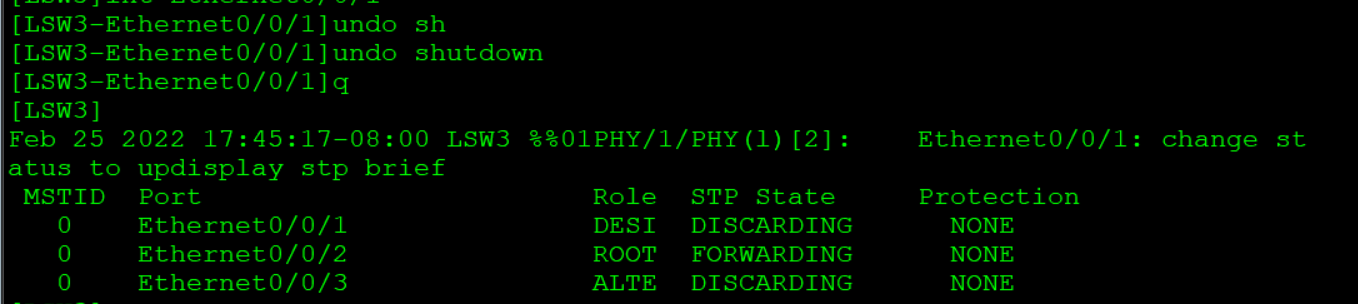

关闭接口之后立即看接口状态发现连接pc的接口变成了DISCARDING丢弃状态

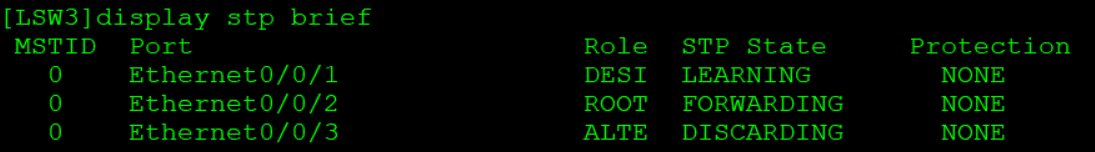

15秒过后再次查看接口发现连接PC的接口变成了LEARNING学习状态

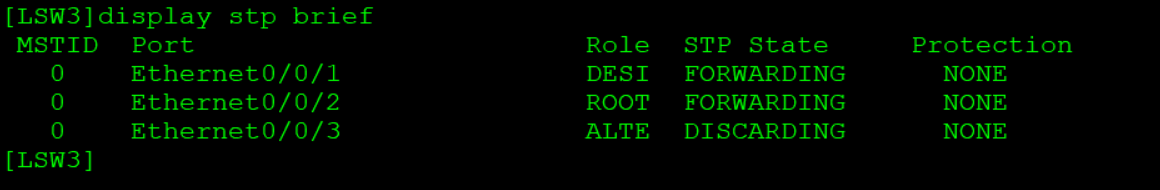

30秒过后再次查看接口发现连接PC的接口变成了FORWARDING转发状态

[LSW3]int Ethernet0/0/1                                 #进入接口eth0/0/1中
[LSW3-Ethernet0/0/1]stp edged-port enable               #开启快速转发,此时端口进入转发状态不需要等待30秒
int eth0/0/1                                            #进入接口eth0/0/1中
shutdown                                                #关闭接口
undo shutdown                                           #开启接口

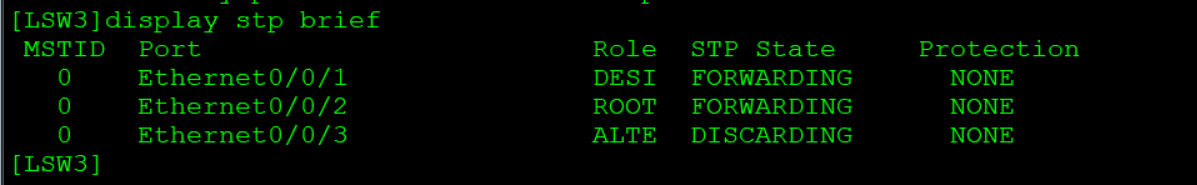

接口再次关闭,开启,再次查看接口状态,发现立马变成了转发状态

<think>嗯,用户想在ENSP配置RSTP来避免网络环路。我需要先回忆一下RSTP的基础知识,然后结合ENSP的具体操作步骤来回答。首先,RSTP相比STP有什么改进呢?根据引用[1],RSTP简化了端口状态,从原来的五种减少到三种:Discarding、Learning和Forwarding,这样收敛更快。然后,配置RSTP的关键步骤应该包括启用RSTP模式、配置根桥和备份根桥、调整端口参数等。 用户可能需要具体的命令配置示例,所以我得整理出在华为设备上的配置命令。比如,在系统视图下输入stp mode rstp,然后在各个接口上启用STP。还需要注意根桥的选举,可以通过设置优先级来指定。另外,边缘端口的配置也很重要,这样可以避免不必要的端口状态转换,加快收敛。 另外,用户的问题可能还涉及到验证配置是否生效,比如使用display stp命令查看状态,或者检查端口是否处于Forwarding状态。还有可能遇到环路问题,需要检查是否有端口未正确启用RSTP,或者参数设置不当导致选举错误。需要提醒用户常见的故障点,比如物理连接是否正确,版本兼容性等。 最后,生成的相关问题要围绕RSTP配置和优化展开,比如如何优化收敛速度,和MSTP的区别,以及如何检测配置是否生效。这样用户如果有进一步的问题,可以找到答案。</think>### 在ENSP配置RSTP避免网络环路的步骤 #### 1. **理解RSTP与STP的区别** RSTP通过简化端口状态和角色提升收敛速度。其端口状态仅保留三种: - **Discarding**:不转发数据帧,不学习MAC地址 - **Learning**:不转发数据帧,但学习MAC地址 - **Forwarding**:正常转发数据帧[^1] 对比传统STP的5种状态(Blocking、Listening、Learning、Forwarding、Discarding),RSTP减少了协议计算的复杂度[^2]。 #### 2. **基础配置流程** ```bash # 进入系统视图 system-view # 启用RSTP模式 [Huawei] stp mode rstp # 全局启用STP协议(RSTP是STP的增强版) [Huawei] stp enable # 配置设备优先级(数值越小优先级越高,用于根桥选举) [Huawei] stp priority 4096 # 在接口视图中配置边缘端口(连接终端设备) [Huawei-GigabitEthernet0/0/1] stp edged-port enable # 配置路径开销计算标准(可选) [Huawei] stp pathcost-standard legacy ``` #### 3. **关键参数说明** | 参数 | 作用 | 推荐值 | |--------------------|-----------------------------|---------------| | `stp root primary` | 指定为根桥 | 自动计算优先级 | | `stp timer hello` | 控制BPDU发送间隔 | 2秒(默认值) | | `stp tc-protection`| 防TC-BPDU攻击 | 推荐启用 | #### 4. **验证配置** ```bash # 查看STP全局状态 display stp # 检查指定端口状态 display stp interface GigabitEthernet0/0/1 # 查看根桥信息 display stp root ``` #### 5. **典型环路规避场景** **拓扑要求**: - 至少存在一个冗余链路 - 所有交换机需运行相同生成树协议 **环路检测**: - 通过`display stp brief`观察端口状态 - 所有冗余链路中应仅有一个端口处于Forwarding状态 - 若多个端口同时Forwarding,需检查物理连接和协议配置 #### 6. **常见故障排查** 1. **协议未生效**:检查`stp mode`是否设置为`rstp` 2. **收敛缓慢**:调整`stp timer forward-delay`(建议保持默认值) 3. **根桥震荡**:通过`stp root primary`固定根桥位置 4. **端口状态异常**:确认未在边缘端口收到BPDU
