华为eNSP配置接口模式

Access接口和Trunk接口

access接口允许单个vlan通过

trunk接口允许多个vlan通过

华为交换机默认所有端口都是hybrid类型
access接口接受数据 ：如果带有vlan标记的帧，先查看vlan标记是否是pvid的vlan标记，是则接受，不是则丢失，如果不带vlan标记，直接认为是来自pvid vlan的，打上对应的标记，再做进一步转发，对于数据发送：通过这个接口只能发送pvid vlan流量，这个标记会去除，以默认帧的形式通过这个接口发走。

华为trunk默认只允许vlan1通信，所以需要放行，必要的vlan

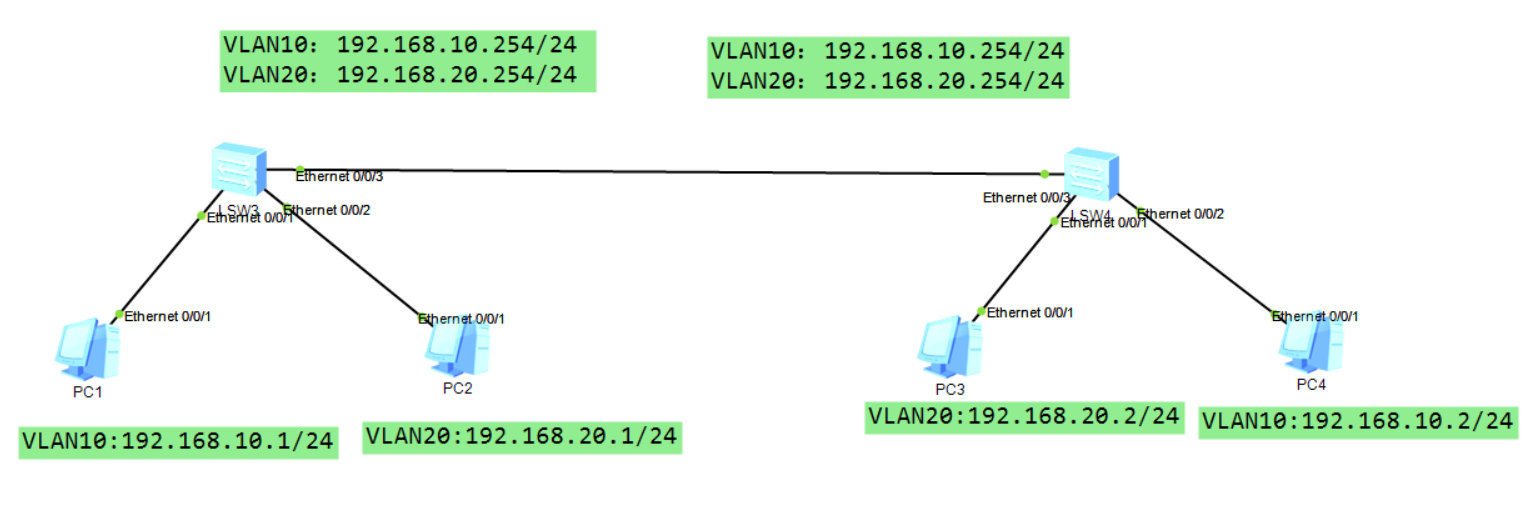

LSW3
vlan 10             #创建vlan 10
int vlan 10         #把vlan 10写入数据表
ip add 192.168.10.254 24    #给vlan 10创建IP地址
undo shutdown       #开启vlan 10
​
vlan 20             #创建vlan 20
int vlan 20         #把vlan 20写入数据表
ip add 192.168.20.254 24    #给vlan 20创建IP地址
undo shutdown       #开启vlan 20
​
int eth0/0/1        #进入接口eth0/0/1
port link-type access   #把接口化成access接口，允许单个vlan通过
port default vlan 10    #把vlan10放入eth0/0/1
undo shutdown       #开启这个接口
​
int eth0/0/2        #进入接口eth0/0/2
port link-type access   #把接口化成access接口，允许单个vlan通过
port default vlan 20    #把vlan20放入eth0/0/2
undo shutdown       #开启这个接口
​
int eth0/0/3        #进入eth0/0/3
port link-type trunk    #开启trunk，允许多个vlan通过
port trunk allow-pass vlan 10 to 20
undo shutdown       #开启接口
​
LSW4
vlan 10             #创建vlan 10
int vlan 10         #把vlan 10写入数据表
ip add 192.168.10.254 24    #给vlan 10创建IP地址
undo shutdown       #开启vlan 10
​
vlan 20             #创建vlan 20
int vlan 20         #把vlan 20写入数据表
ip add 192.168.20.254 24    #给vlan 20创建IP地址
undo shutdown       #开启vlan 20
​
int eth0/0/1        #进入接口eth0/0/1
port link-type access   #把接口化成access接口，允许单个vlan通过
port default vlan 20    #把vlan20放入eth0/0/1
undo shutdown       #开启这个接口
​
int eth0/0/2        #进入接口eth0/0/2
port link-type access   #把接口化成access接口，允许单个vlan通过
port default vlan 10    #把vlan10放入eth0/0/2
undo shutdown       #开启这个接口
​
int eth0/0/3        #进入eth0/0/3
port link-type trunk    #开启trunk，允许多个vlan通过
port trunk allow-pass vlan 10 to 20
undo shutdown

PC1IP地址:192.168.10.1/24
PC2IP地址:192.168.20.1/24
PC3IP地址:192.168.20.2/24
PC4IP地址:192.168.10.2/24

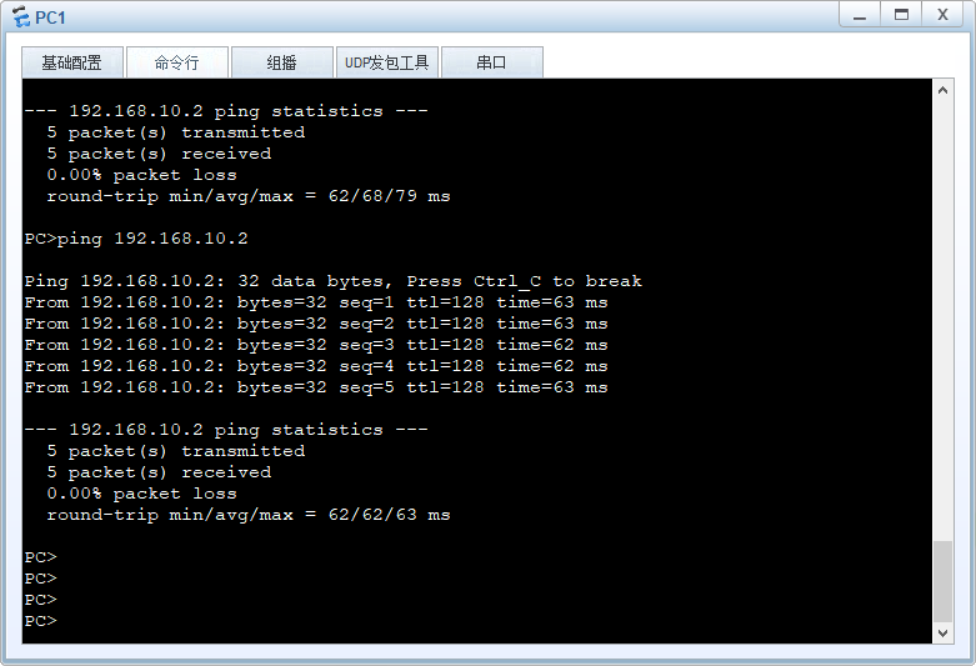

PC1ping通PC4
