DHCP基于接口下发IP地址(客户端与dhcp服务器在同一个子网---->中小型企业)，接口地址是在网关上面配置的

DHCP基于接口下发IP地址:
        R1 Server:
            dhcp enable                 #使能dhcp功能
            int g0/0/0                  #进入g0/0/0接口中
            ip add 172.16.12.2 24
            dhcp select interface       #使能dhcp是基于接口下发IP地址
                含义:自动创建一个基于接口的ip pool
                    pool名字: 接口id(g0/0/0)
                    pool范围: 接口所在子网,172.16.12.0/24. 172.16.12.1,172.16.12.3-172.16.12.254
                    pool网关: 172.16.12.2(默认被排除)
            dhcp server exclude-address 172.16.12.200 172.16.12.254

        R2 client:
            dhcp enable                 #使能dhcp功能
            int g0/0/0                  #进入g0/0/0接口中
             ip address dhcp-alloc      #配置为动态获取IP地址
        针对打印机、游戏机、电视等设备，固定IP
            解决方案是绑定
                R2：
                    int g0/0/0
                        dhcp server static-bind ip-address 172.16.12.11 mac-address 00e0-fc05-3367

            这个dhcp select有三种模式
                dhcp select global      #一种基于全局IP地址下发
                dhcp select interface   #一种基于接口下发
                dhcp selete relay       #还有一种基于dhcp中继下发
            敲完dhcp select interface之后使用display ip pool就会有一个池子产生了

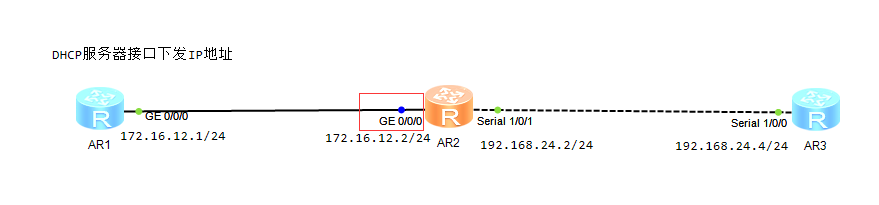

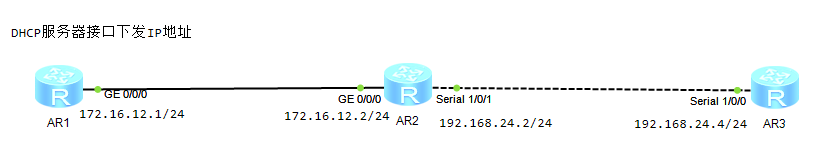

实验拓扑图

R1:
[R1]dhcp enable                              #全局开启dhcp服务
Info: The operation may take a few seconds. Please wait for a moment.done.
[R1]int gi0/0/0
[R1-GigabitEthernet0/0/0]dhcp select ?
  global     Local server                   #一种基于全局IP地址下发
  interface  Interface server pool          #一种基于接口下发
  relay      DHCP relay                     #还有一种基于dhcp中继下发
[R1-GigabitEthernet0/0/0]dhcp select interface  #我们选择基于dhcp接口下发IP地址

R1:

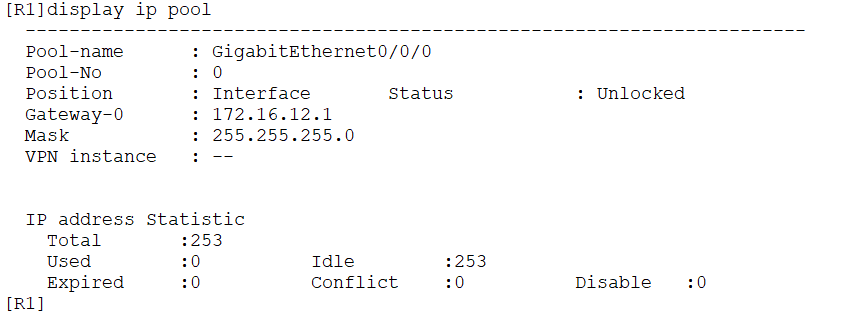

display ip pool                                     #查看地址池
-----------------------------------------------------------------------
  Pool-name      : GigabitEthernet0/0/0             #这个地址池是这个接口的名字
  Pool-No        : 0
  Position       : Interface       Status           : Unlocked
  Gateway-0      : 172.16.12.1                      #网关就是接口的IP地址
  Mask           : 255.255.255.0                    #掩码24位
  VPN instance   : --


  IP address Statistic
    Total       :253                              #默认从253开始下发地址，默认不下发254，它会默认把网关排除掉，分地址的时候会从172.16.12.1一直分到172.16.12.253这些IP地址
    Used        :0          Idle        :253
    Expired     :0          Conflict    :0          Disable   :0

R2测试
[R2]dhcp enable            #全局开启dhcp服务
Info: The operation may take a few seconds. Please wait for a moment.done.
[R2]int gi0/0/0
[R2-GigabitEthernet0/0/0]ip address dhcp-alloc

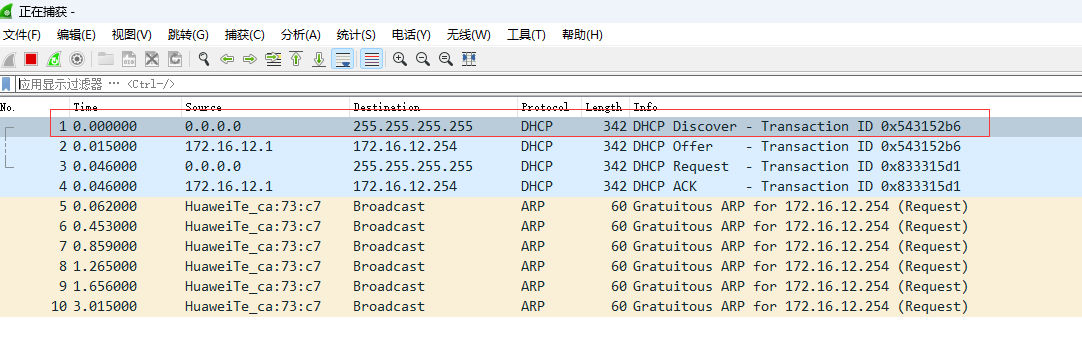

抓包，抓R2的G0/0/0口，也就是获取IP地址的那一个接口

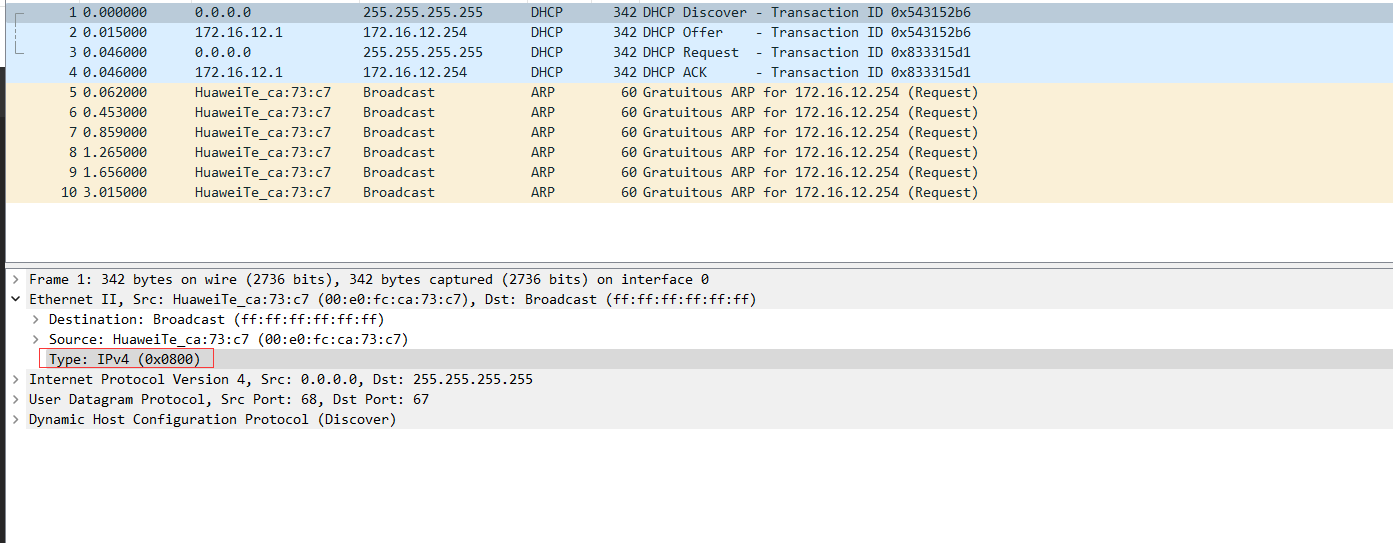

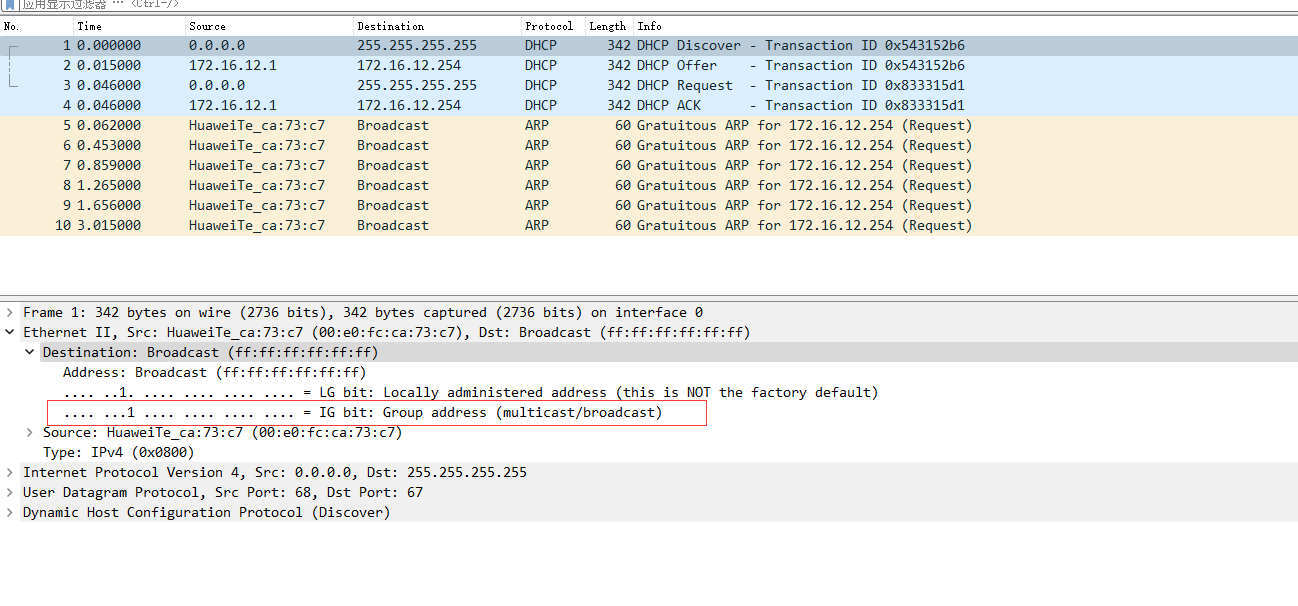

首先收到一个比特流，那么我是以太口，格式化成以太帧

看以太帧里面目的地址的第七位IG位等于1，它是组播或者广播地址，它这个时候就会去看，我是不是要加组，发现是广播地址，收不收，收，收了给IPV4

把二层拆掉，让IP来读取我们的进程，来转发

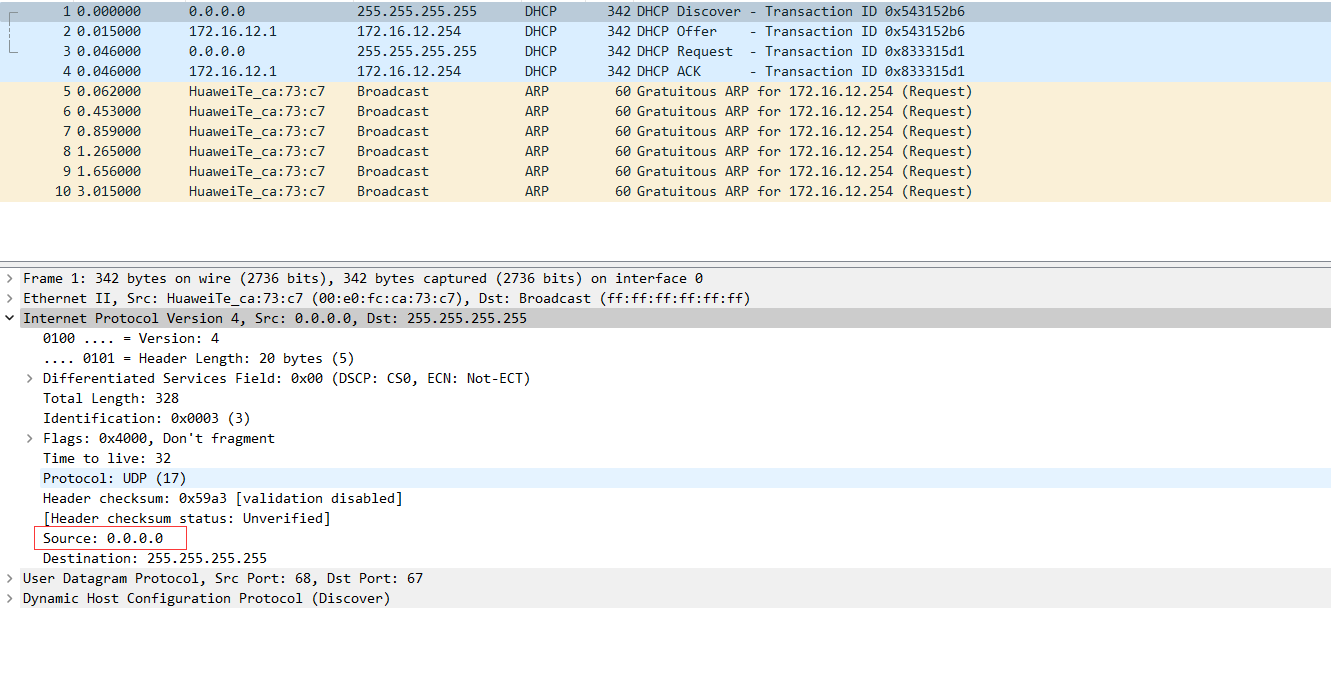

读进去，会发现有源IP四个0，目的IP 255.255.255.255，收不收，收，收之后给谁，给UDP，除了全f之外，都是组播，广播就这一个全f，所以整个MAC地址要读完的，单播的话，读的第一个字节就是单播

这个时候就会给到UDP的67端口，源端口是68，PC侦听68，服务器侦听67，67<68(服务器访问客户端),68去访问67

这个时候就给到了DHCP

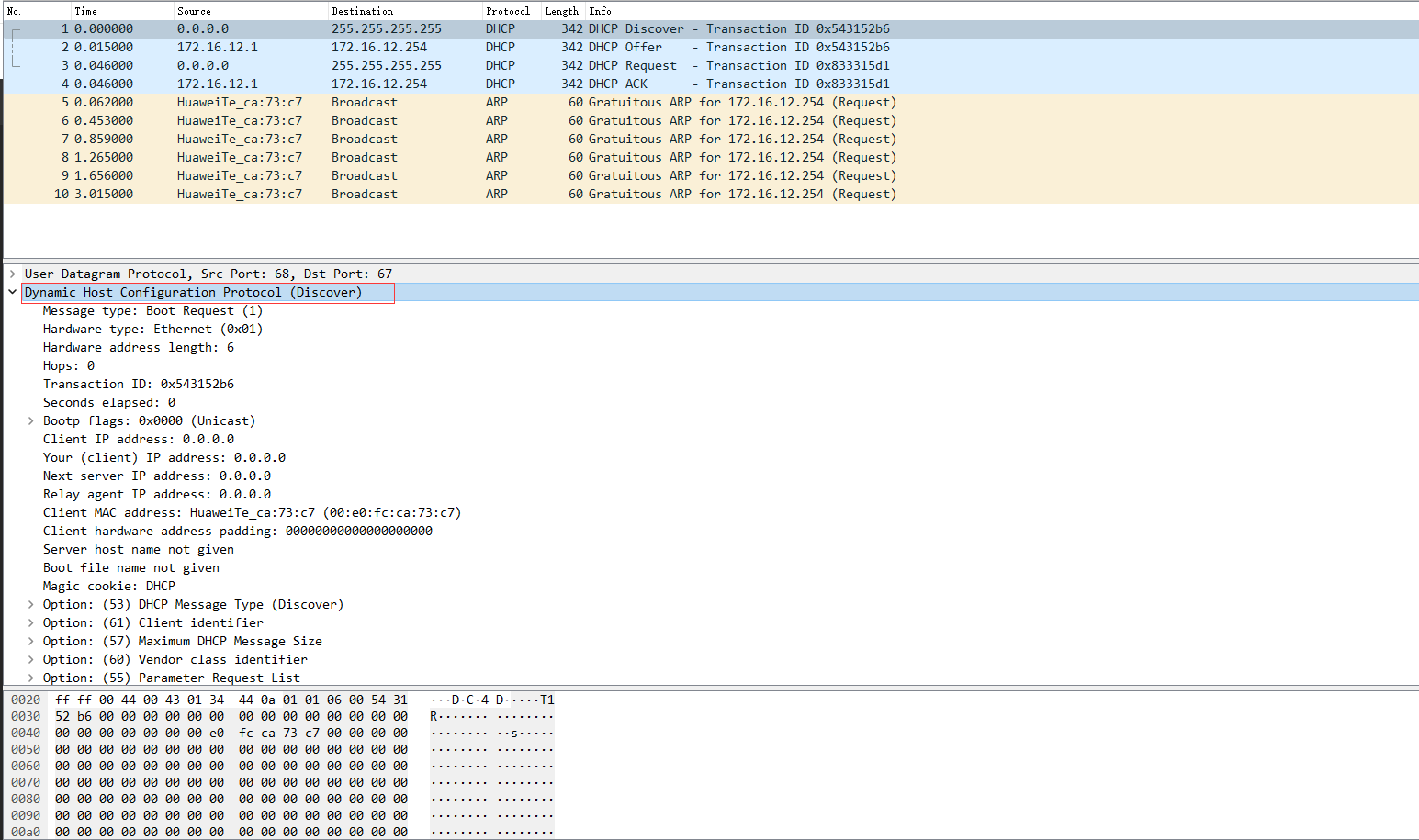

首先Message type不是DHCP，是Boot Request，它是封装在Bootp里面的
Hardware type是以太接口
Hardware address它的硬件地址是6个字节的MAC地址
这有个Transaction id不用管
还有这个option 53代表的是DHCP Message Type(Discover)，是一个类型
option 61 Client identifier代表的是客户的ID，客户的标识，客户的标识就是01+一段MAC地址，合成了客户ID

AR1查看地址池

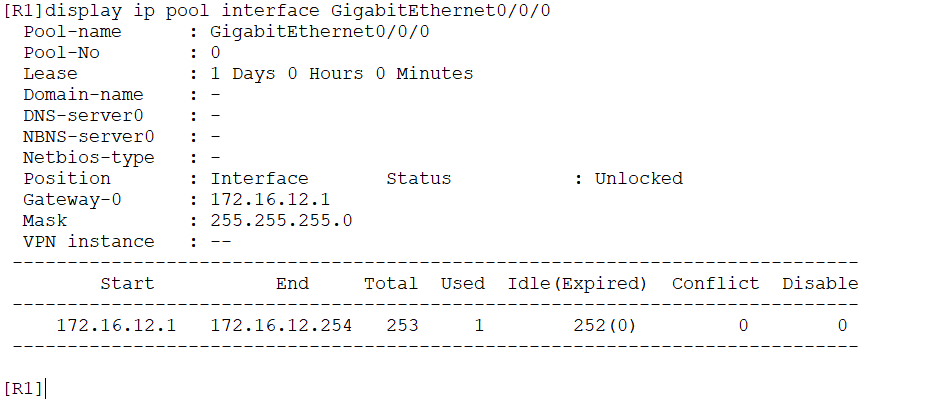

[R1]display ip pool interface GigabitEthernet0/0/0

[R1]display ip pool interface GigabitEthernet0/0/0 used

这个Lease是租期，默认从0开始往上加，加到24小时，也就是一天

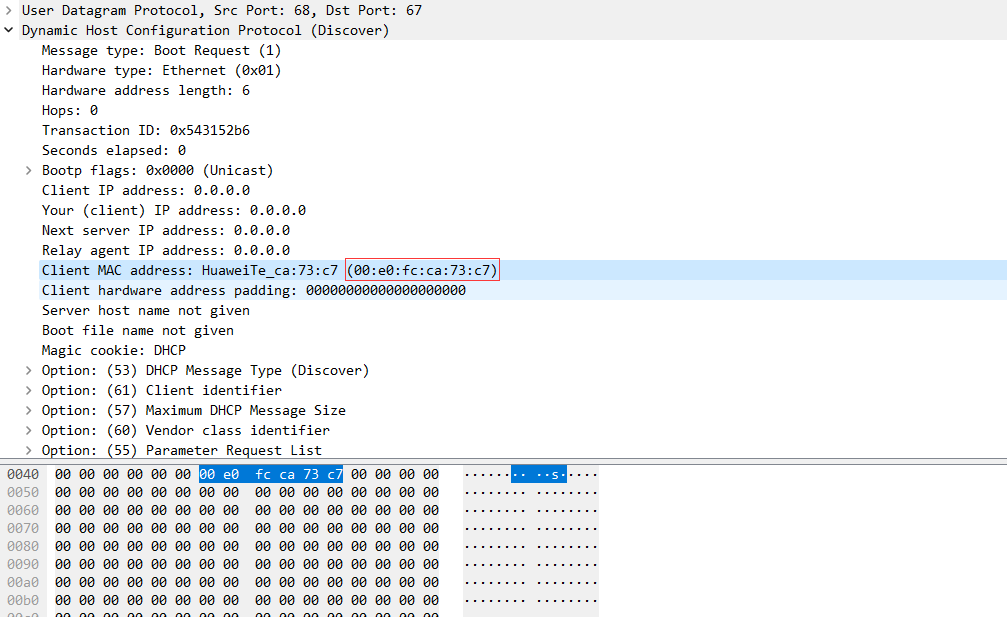

Client MAC address: HuaweiTe_ca:73:c7 (00:e0:fc:ca:73:c7)   #这个时候就获取到Client MAC address地址了

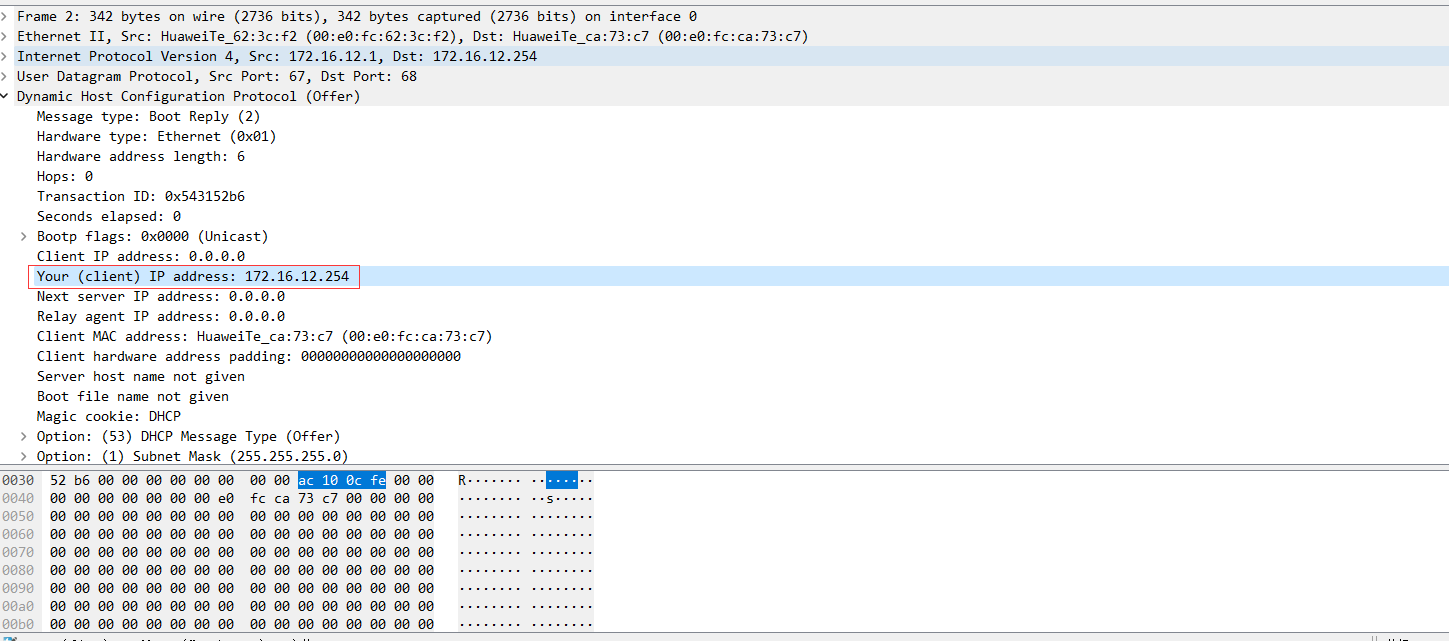

对方收到Offer报文之后，这个包里面就是67访问68，什么播，单播，分给他的单播，目的MAC这个是单播，收进来之后我们直接看DHCP了，在DHCP Offer报文里面会增加地址是172.16.12.254

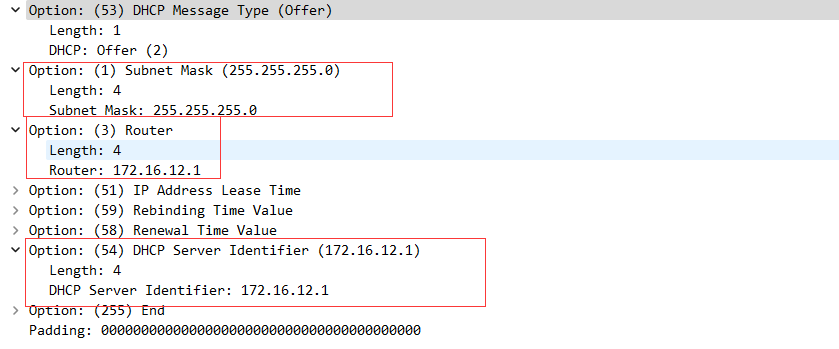

在DHCP Offer报文里面会收到掩码信息，路由信息，还会增加一个DHCP Server Identifier的标识

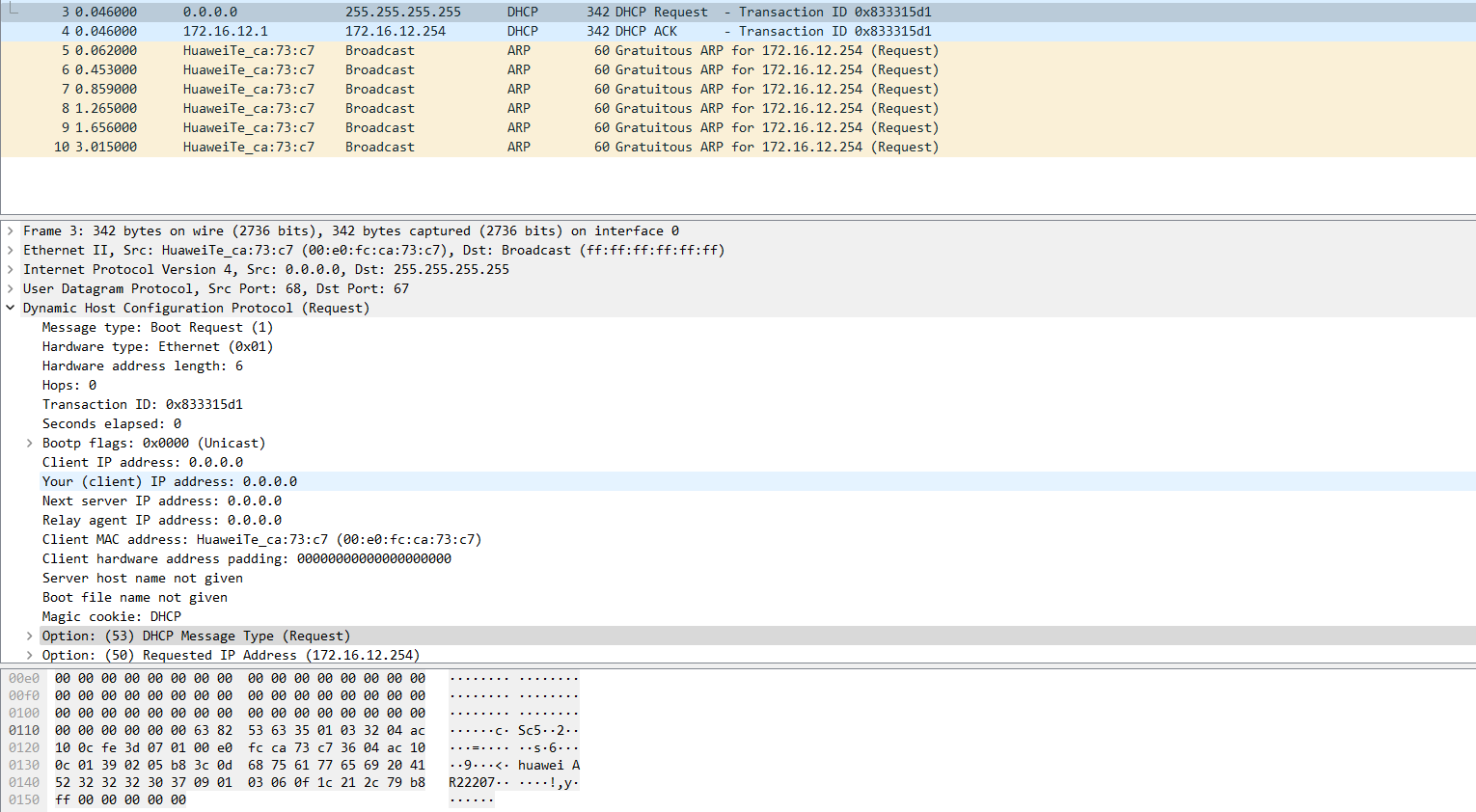

DHCP Request里面它是广播报文，DHCP Server看到之后就会放弃掉

最后会发送一个DHCP ACK报文，发完DHCP ACK报文之后，会立马做地址冲突检测，就没问题了

添加排除地址

[R1]int gi0/0/0
[R1-GigabitEthernet0/0/0]dhcp server excluded-ip-address 172.16.12.200 172.16.12.253                #排除172.16.12.200-253地址
Warning:Some of addresses not be excluded are not idle,or not in the pool.                          #警告：未排除的某些地址不是空闲的，或者不在池中，配置过一次了，如果在配置一次相同的配置会出现此报错信息
[R1-GigabitEthernet0/0/0]

如果把要获取IP地址的这个接口shutdown掉，就会发送DHCP Release报文

绑定地址

R2:
查看客户的接口mac地址

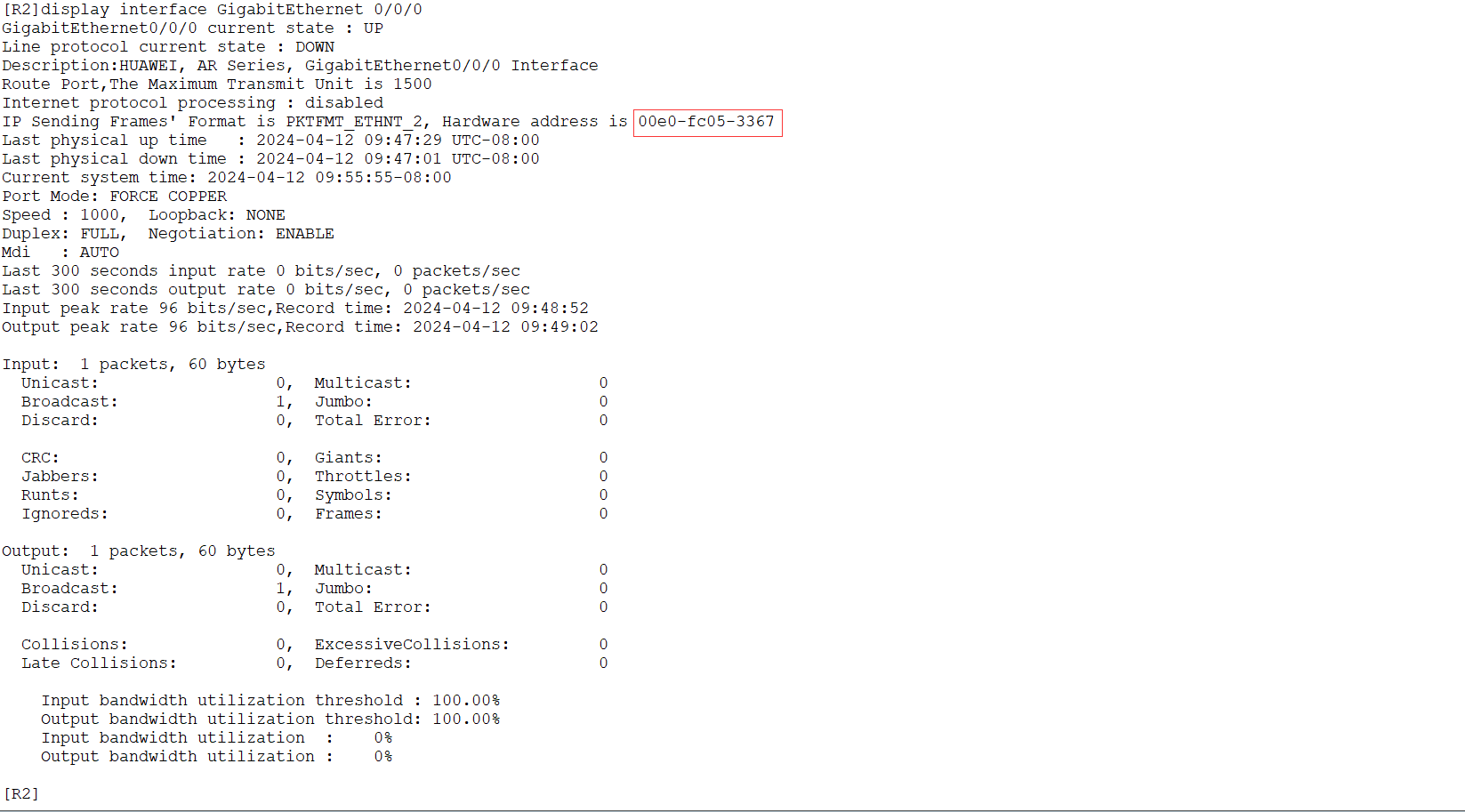

[R2]display interface GigabitEthernet 0/0/0

00e0-fc05-3367

R1 DHCP服务器配置:
int gi0/0/0
dhcp server static-bind ip-address 172.16.12.11 mac-address 00e0-fc05-3367          #客户端接口下发固定IP地址，mac地址绑定的是客户的mac地址

R2测试:
int gi0/0/0
ip address dhcp-alloc

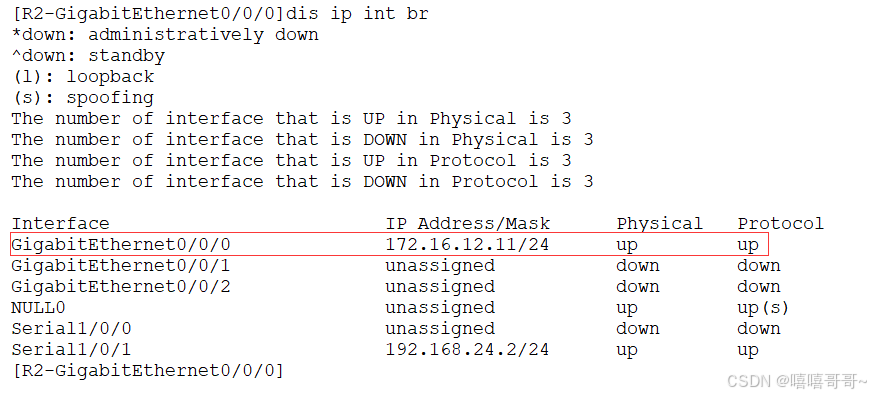

R2:display ip int brief
