计算机组成原理第三章——辅助存储器（磁表面存储器）

辅助存储器
辅助存储器作为主存后援设备又称为外部存储器，与主存组成存储系统的主存-辅存层次
特点:容量大、速度慢、价格低、可脱机保存

磁表面存储器（硬磁盘、软磁盘、磁带）
不同形状的载体上涂有磁性材料层，工作时靠载体高速运动，由磁头在磁层上进行读/写操作
信息被记录在磁层上，信息轨道就是磁道

磁表面存储器的主要技术指标
1.记录密度
单位长度内所存储的二进制信息量
磁盘存储器用道密度和位密度表示；磁带存储器用位密度
道密度（D）：磁盘沿半径方向单位长度的磁道数
道距（P）：为了避免干扰，磁道与磁道之间需保持一定距离，相邻两条磁道中心线之间的距离
D=1/P
位密度（线密度）：单位长度磁道能记录二进制信息的位数
D=f/Πd          f为每道总位数    d为同心圆最小半径
2.存储容量
外存能存储的二进制信息总数
C=n*k*s         C为存储容量    n为存放信息的盘面数  k每个盘面磁道数    s每条磁道记录二进制位数
磁盘有格式化容量和非格式化容量
非格式化容量：磁表面可以利用的磁化单元总数
格式化容量：按某种特定的记录格式所能存储信息的总量
3.平均寻址时间
磁盘采用直接存取方式，寻址时间分为两个部分：一个是磁头寻找目标磁道的找道时间，二是
磁头等待欲读写的磁道区段旋转道磁头下方所需要的等待时间
硬磁盘平均寻址时间比软磁盘的平均寻址时间短
磁带存储器采用顺序存取方式，磁带寻址时间是指磁道空转到磁头应访问的记录区段所在位置
时间
4.数据传输率
单位时间内磁表面存储器向之际传送数据的位数或字节数
数据传输率=记录密度*记录介质的运动速度
5.误码率
磁表面存储器通常采用循环冗余码来纠错

磁记录原理
磁表面存储器通过磁头和记录介质的相对运动完成读/写操作

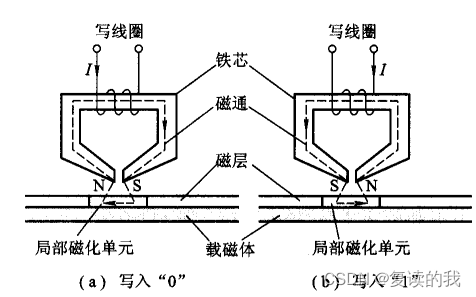

写入过程
写入时，记录介质在磁头下方匀速通过。对写入线圈输入一定方向和大小的电流，使磁头导磁体
磁化，产生一定方向和强度的磁场。
磁头下方的微小区域磁化（磁化单元）
写入驱动电流方向不同，使磁表面被磁化的极性方向不同，记录0或1

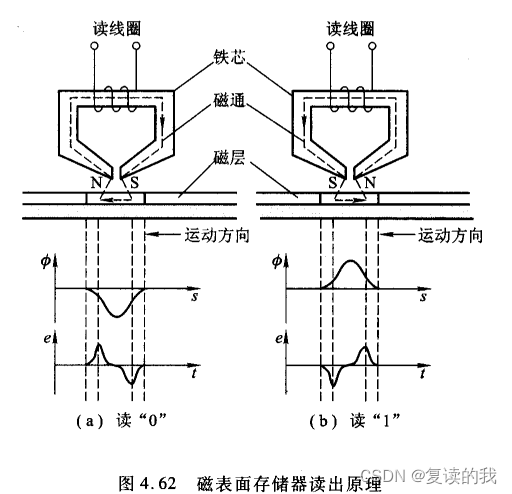

读出过程
读出时，记录介质在磁头下方匀速通过，磁头相对于一个个被读出的磁化单元作切割磁力线的运动
从而磁头读线圈产生感应电势e，其方向正好和磁通变化方向相反

磁表面存储器记录方式（编码方式）
将二进制数字信息变化成磁表面相应的磁化状态
常用记录方式有以下六种
1.归零制（RZ）
正向脉冲电流为1，反向脉冲电流为0
由于两位信息之间驱动电流归零故称为归零制记录方式
2.不归零制（NRZ）
磁头线圈始终有驱动电流，不存在无电流状态，只有当相邻俩信息代码不同时，写电流才改变方向
（见变就翻）
3.见1就翻的不归零制（NRZ1）
只有在记录1时电流改变方向；记录0时电流方向保持不变
4.调相制（PM）
记录1时写电流由负变正；记录0时写电流由正变负。
电流变化出现在一位信息记录时间的中间时刻，以相位差180°的磁化翻转表示1和0
连续记录相同信息时，每两个相同信息的交界处电流方向都变化一次；若相邻信息不同，则两个信息
位缬出电流方向维持不变
磁带存储器用较多
5.调频制（FM）
以驱动电流的频率区别记录1和0
记录0时，在一位信息的记录时间内电流保持不变；记录1时，在一位信息记录时间的中间时刻，使
电流改变一次方向
无论记录0还是1，在相邻信息的交界处，线圈电流均变化一次
写1时，在位单位的起始和中间位置都有磁通翻转
写0时，在位单元起始位置有翻转
被广泛应用在硬磁盘和软磁盘种
6.改进型调频制（MFM）
两者不同在于：只有当连续记录两个或两个以上的0时，踩在位起始处改变一次电流
在相同长度的磁层上可记录的信息量增加，提高了磁记录密度
