AD9643(LVDS 14bit 250msps ADC ) LVDS双模式分析解析

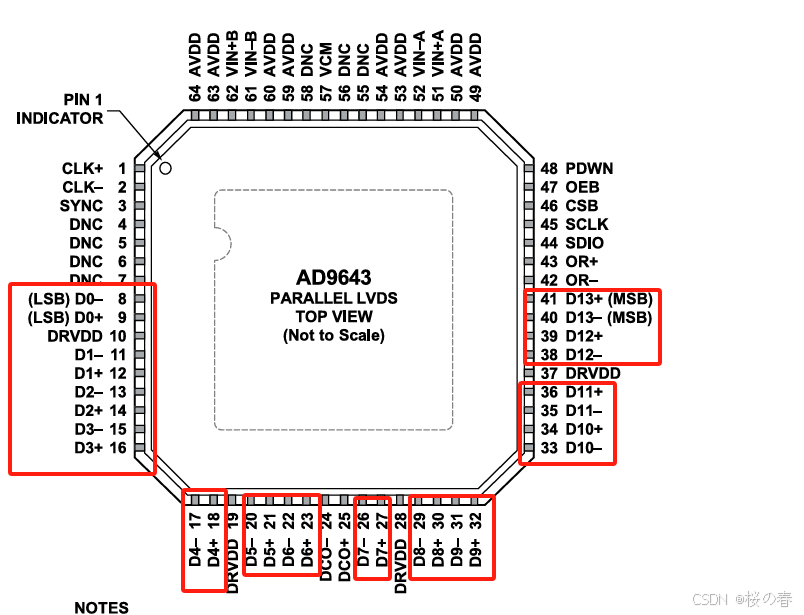

模式1.        每个差分输出口输出2个通道的data   1bit数据 先输出A通道后输出B通道

而X代表输出  A,B通道的多少位

eg.

D1+-  就是输出A,B通道的1BIT位

D2+-  就是输出A,B通道的2BIT位

以此类推

每组DX+-  都 先输出  A 通道   后输出 B 通道 数据

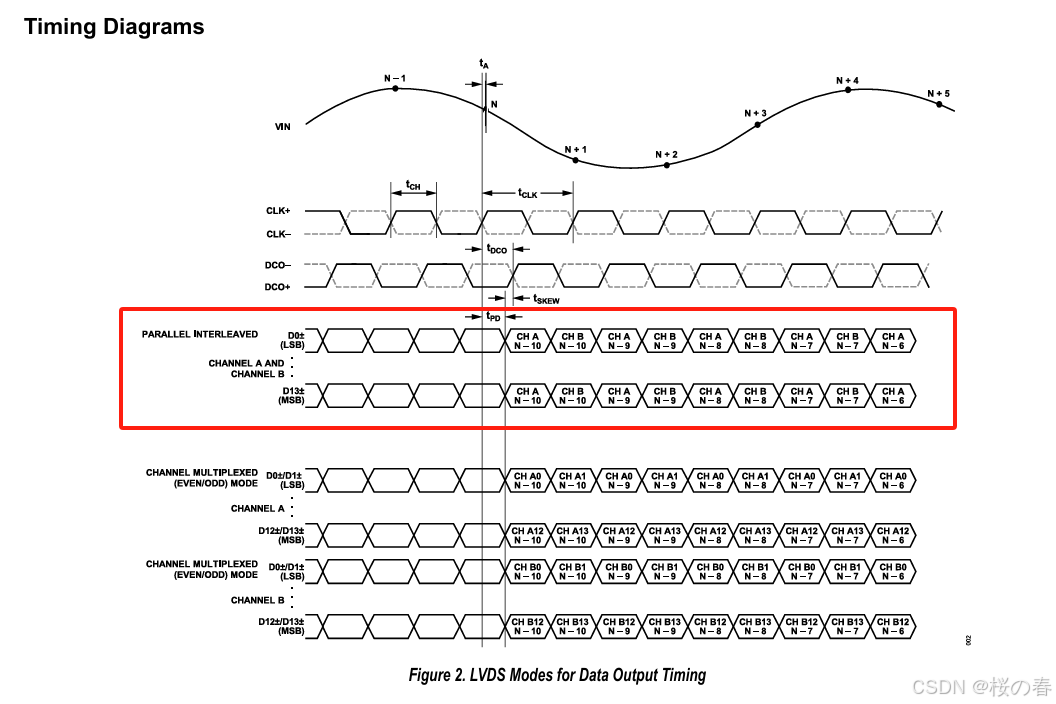

eg.如图一开始

D1+-  先输出CHA的第1bit位  在输出CHB的第1bit位

D2+-  先输出CHA的第2bit位  在输出CHB的第2bit位

优点:A,B通道读取速度快，单通道读取data延迟第

缺点:A,B通道一前一后有延迟，B通道会滞后一点

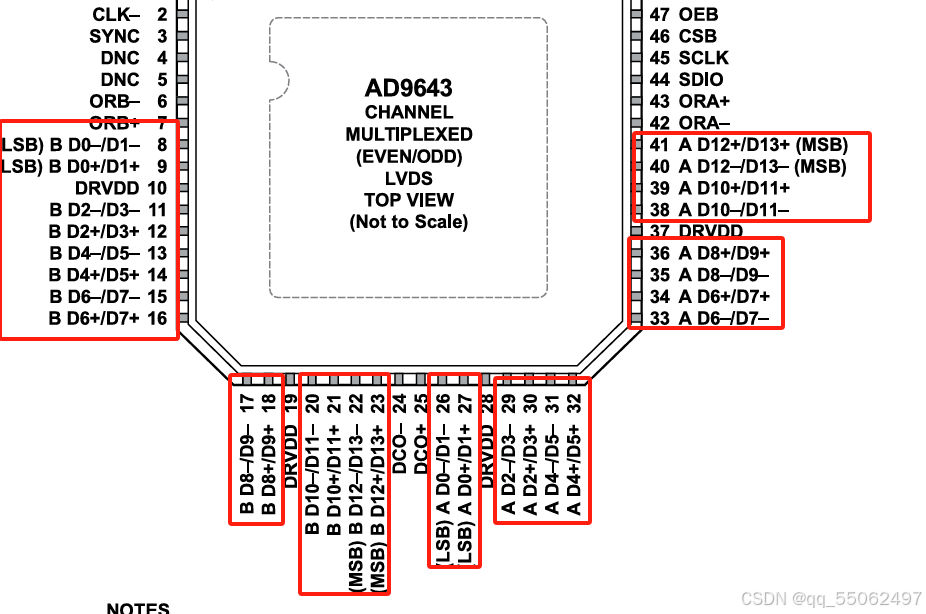

模式2.        每个差分输出口输出1个通道的data， 2bit数据  A，B通道同时输出

优点:A,B通道同时输出无延迟

缺点:A,B通道读取速度较1会有延迟
