本文介绍了38译码器的基本原理，其通过三个输入控制8个数码管的显示，展示了真值表和使用C语言的代码实例。通过SMG_code数组实现了0-7数字的动态显示。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

原理：

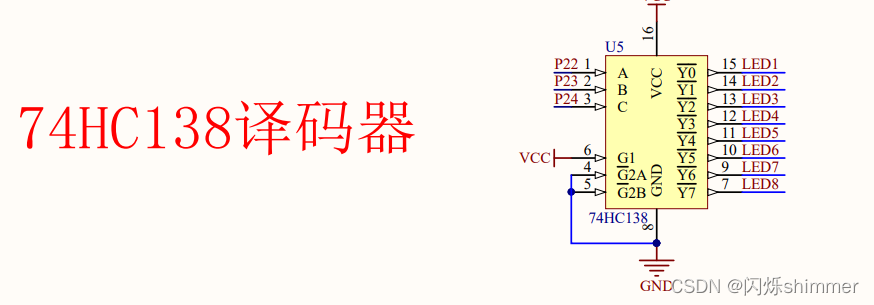

因为数码管有8个，我们必须采用38译码器来节省单片机的资源，这里先简单介绍一下38译码器的原理，之后会慢慢补充常用芯片的原理和工作方法。

功能：38译码器有三个信号输入端，2的3次方就是8，有八种输出情况，每种情况对应一个输出，八个数码管分别连接八个输出，三个输入就可以实现八个数码管的动态显示。

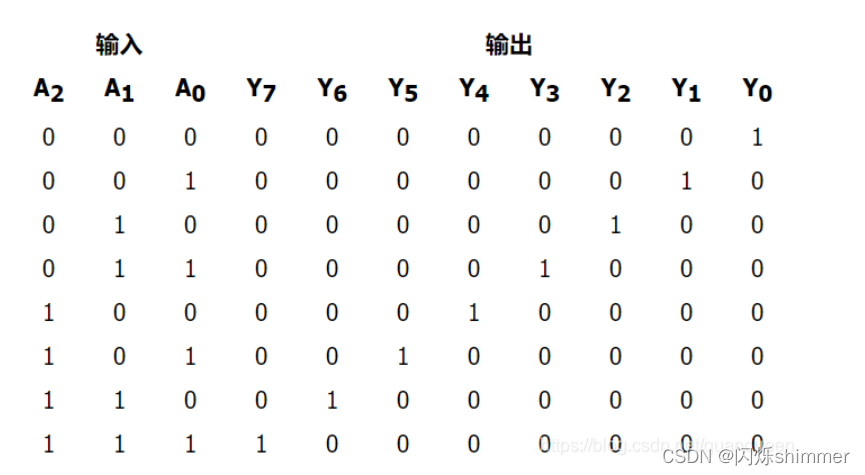

真值表：

代码：

#include <reg52.h>

#define SMG P0

typedef unsigned int u16;    //对系统默认数据类型进行重定义
typedef unsigned char u8;

//配置38译码器，到时候要用
sbit LSA=P2^2;
sbit LSB=P2^3;
sbit LSC=P2^4;

u8 SMG_code[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};

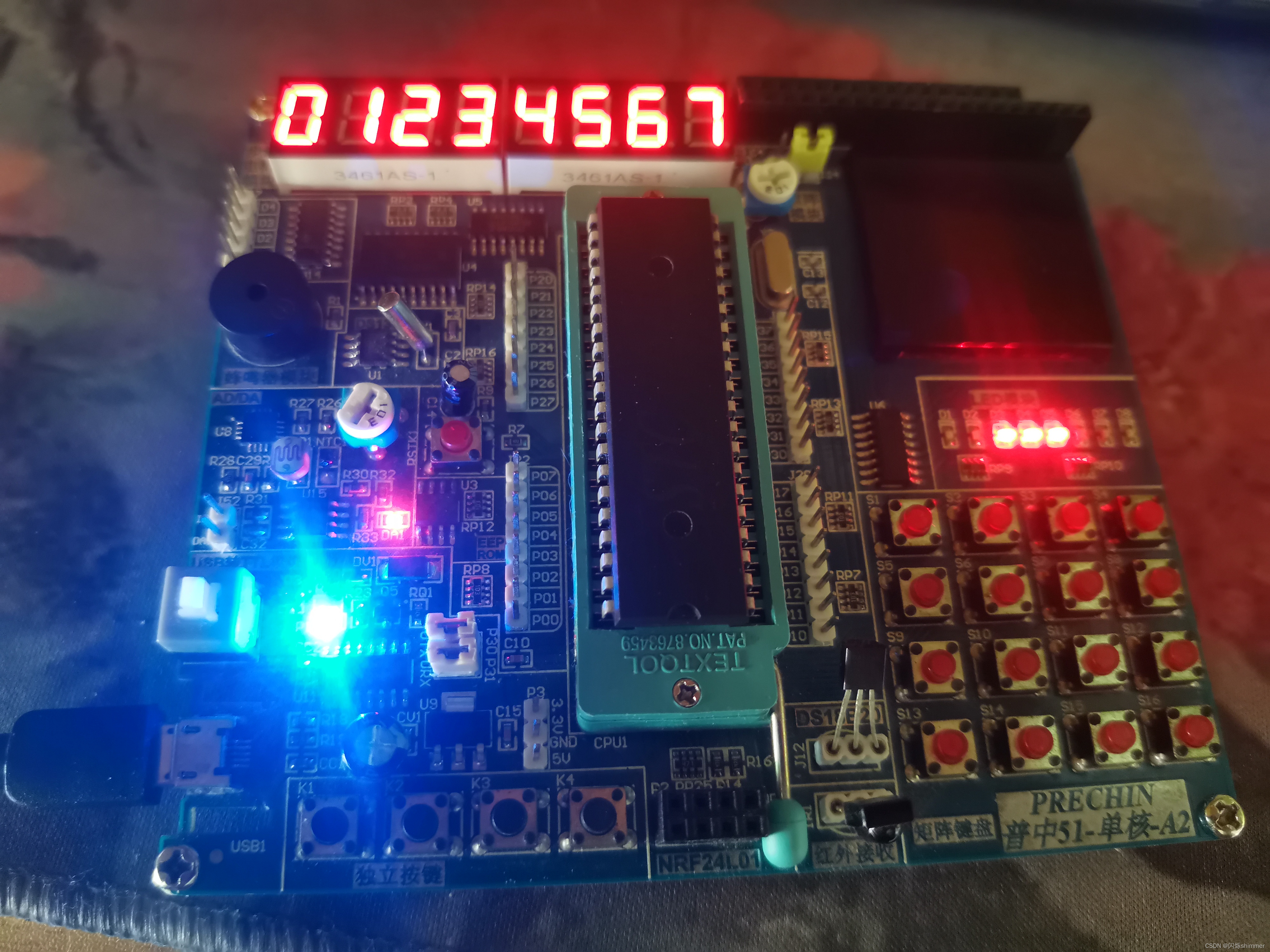

//数码管显示0到F，但是实验只需要八个，即0到7


void delay(u16 i)
{
        while(i--);
}

void SMG_show(void)
{
        u8 i;
        for(i=0;i<8;i++)        //循环八次，依次替换
        {
                switch(i)                //位选
                {
                    case 0:LSC=1;LSB=1;LSA=1;break;        //当111时，第一个输出高电平，别的都是低电平，其他以此类推
                    case 1:LSC=1;LSB=1;LSA=0;break;
                    case 2:LSC=1;LSB=0;LSA=1;break;
                    case 3:LSC=1;LSB=0;LSA=0;break;
                    case 4:LSC=0;LSB=1;LSA=1;break;
                    case 5:LSC=0;LSB=1;LSA=0;break;
                    case 6:LSC=0;LSB=0;LSA=1;break;
                    case 7:LSC=0;LSB=0;LSA=0;break;
                }
                SMG=SMG_code[i];    //让P0端口输出电平
                delay(100);                //其实你看到八个数码管都在显示，是假的，他们是依次亮的，只是人眼看不出来。
                SMG=0x00;                    //减少闪烁
        }
}


void main(void)
{
        while(1)
        {
                SMG_show();        //引用显示函数
        }
}
