【STC8H8K64U】开天斧3.1学习笔记——LED闪烁

1、添加头文件<stc8h.h>，必须是小写，不然keil不认。（不知道为什么keil不认小写，反正能用就行）

#include <stc8h.h>

1.1、若要使用空指令“_nop_()”作为软件延迟，记得添加#include <intrins.h>

#include "intrins.h"

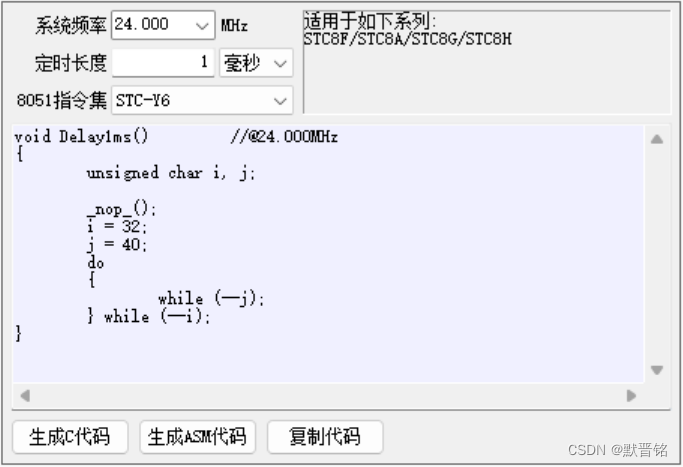

2、使用STC-ISP 内的软件计时器生成延迟代码，我是用的stc8h系列，指令集选择stc-v6；系统频率我选的是24Mhz。（好多人都用24M，那我也用吧）

 2.2、将延迟函数重写，便于随时修改延迟。

void delay_ms(unsigned int i)
{
	do
	{
		unsigned char i, j;
		_nop_();
		i = 32;
		j = 40;
		do
		{
			while (--j);
		} while (--i);
	}
	while(i--);
}

3、主函数内实现LED闪烁

注意：

        1、一定要“使能访问XFR”，这样软件延迟才准确！！！

        2、IO口需要设置为 准双向口 或 推挽模式。

        3、开天斧的OLED正极接在VCC上，负极通过限流电阻接在IO上，LED亮起需要将IO拉低。

void main()
{
	P_SW2 |= 0x80;     //使能访问XFR

//	P2M0 = 0x1;        //设置P21为推挽输出
//	P2M1 = 0x0;        //设置P21为推挽输出

	P2M0 = 0x00;       //设置P20-P27为双向口模式
	P2M1 = 0x00;       //设置P20-P27为双向口模式

	while(1)
	{
		P20 = 0;
		delay_ms(250);
		P20= 1;
		delay_ms(250);
	}
}

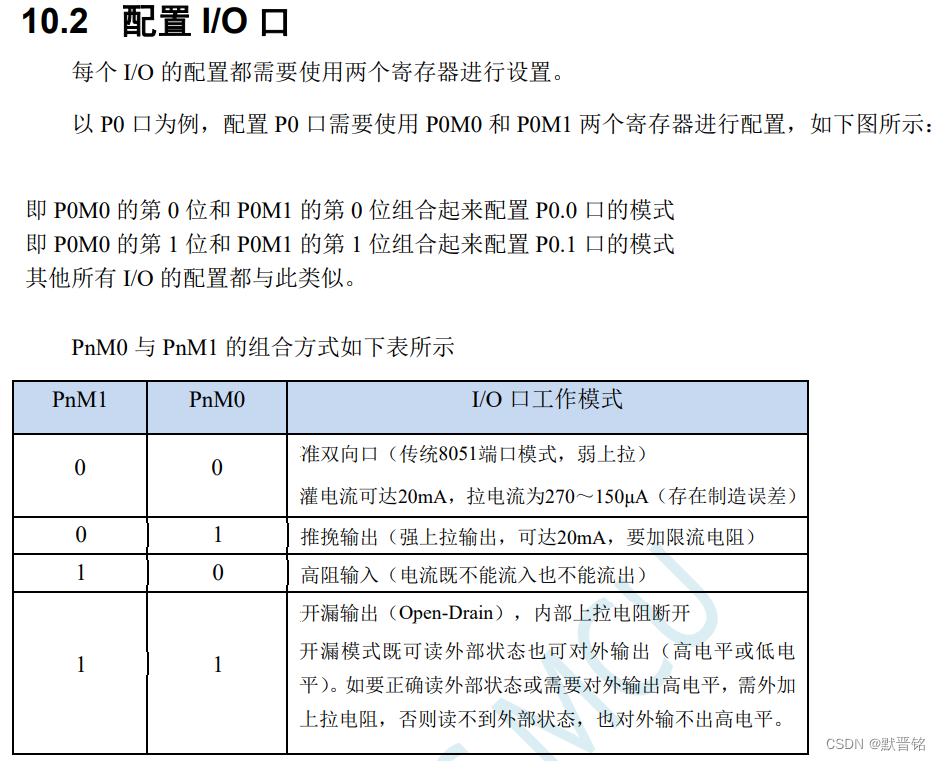

具体的四种模式看说明手册👇：





4、结束

别问为啥这么写，我啥也不知道。
