知识储备
OSPF支持报文验证功能,只有通过验证的报文才能接收。OSPF协议支持两种认证方式——区域认证和链路认证。
使用区域认证时,一个区域中所有的路由器在该区域下的认证模式和口令必须一致;
链路认证相较于区域认证更灵活,可专门针对某个邻居设置单独的认证模式和密码;
如果同时配置了接口认证和区域认证,优先使用接口认证建立OSPF邻居;
每种认证方式又分为简单验证模式、MD5验证模式和Key chain验证模式。简单验证模式在数据传递过程中,认证秘钥和秘钥ID都是明文传输,很容易被截获;MD5验证模式下的秘钥是经过MD5加密传输,相较于简单认证模式更为安全;Key chain验证模式可以同时配置多个秘钥,不同秘钥可以单独设置生效周期等;
主要命令
1、配置接口IP地址
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.12.1 24
[R1]int LoopBack 0
[R1-LoopBack0]ip address 1.1.1.1 255.255.255.0
2、OSPF进程号、区域号以及网段宣告
[R1]ospf 1
[R1-ospf-1]area 1
[R1-ospf-1-area-0.0.0.1]network 192.168.12.0 0.0.0.255
[R1-ospf-1-area-0.0.0.1]network 1.1.1.1 0.0.0.0
3、OSPF认证
//简单认证
[R1-ospf-1-area-0.0.0.1]authentication-mode simple plain huawei1 //明文
[R1-ospf-1-area-0.0.0.1]authentication-mode simple huawei1 //默认密文
//区域MD5认证
[R2-ospf-1-area-0.0.0.0]authentication-mode md5 1 huawei3
//链路认证
[R2-GigabitEthernet0/0/1]ospf authentication-mode md5 1 huawei5
4、查看简要的OSPF邻居信息
display ospf peer brief
实验内容
模拟企业网络,R3、R5、R6属于公司总部骨干区域网络路由器,R2为ABR。公司分部路由器R1和R4属于区域1,但分属不同部门,R1是市场部的网关,R4是财务部的网关。现要求:在区域0和区域1上配置OSPF区域认证,其中区域0开启密文认证,区域1开启明文认证。为了进一步提高OSPF网络安全性,R2和R4上单独设置密钥,配置OSPF链路认证。
实验目的
1、理解OSPF区域认证的应用场景;
2、理解OSPF区域认证和链路认证的区别;
3、掌握配置OSPF区域认证的方法;
4、掌握配置OSPF链路认证的方法;
实验步骤
1、基本配置
2、搭建OSPF网络
3、配置公司分部OSPF区域明文认证
4、配置公司总部OSPF区域密文认证
5、配置OSPF链路认证

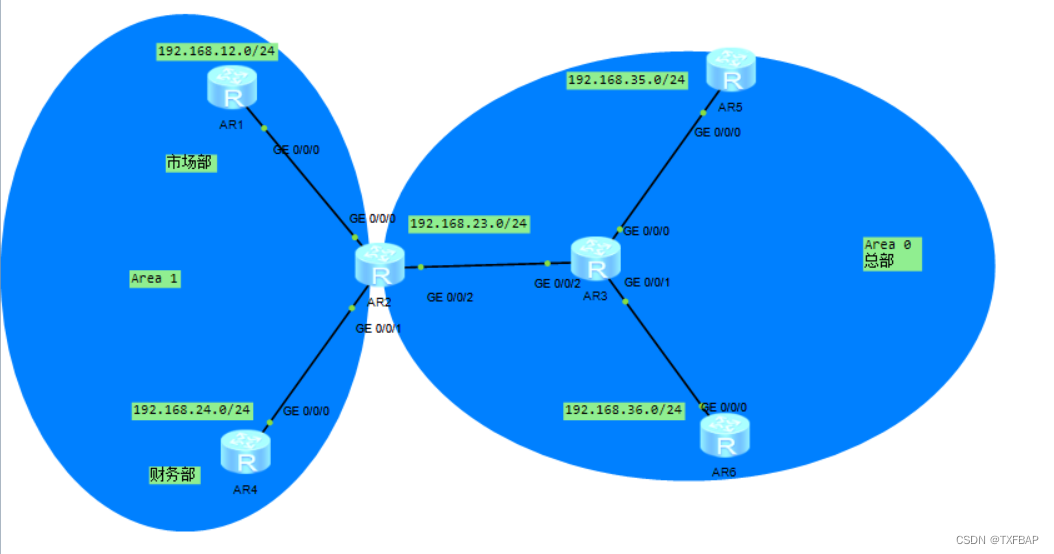

实验拓扑
实验编址
设备 |
接口 |
IP地址 |
子网掩码 |
默认网关 |
R1(AR2220) |
Loopback0 |
1.1.1.1 |
255.255.255.255 |
N/A |
GE 0/0/0 |
