eNSP学习——OSPF多区域配置

TXFBAP

已于 2024-06-04 17:47:37 修改

阅读量2k

点赞数 21

分类专栏：华为文章标签：学习网络

于 2024-05-23 18:00:17 首次发布

本文链接：https://blog.csdn.net/qq_55908180/article/details/139153921

版权

本文通过eNSP模拟实验，详细介绍了如何配置OSPF多区域网络，包括创建OSPF进程、配置骨干区域和非骨干区域路由器。实验旨在帮助读者理解OSPF多区域配置的应用场景、方法以及区域边界路由器（ABR）的角色。通过配置和测试，确保网络连通性和路由正确性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

需要eNSP各种配置命令的点击链接自取：华为ｅNSP各种设备配置命令大全PDF版_ensp配置命令大全资源-CSDN文库

主要命令

[R1]ospf 1 //创建并运行OSPF，1代表进程号，缺省时默认是1
[R1-ospf-1]area 0 //创建区域并进入OSPF区域视图
[R1-ospf-1-area-0.0.0.0]network 192.168.10.0 0.0.0.255 //接下来是指定运行OSPF协议的接口和接口所属的区域

display ospf peer //查看OSPF邻居状态

display ip routing-table protocol ospf //查看路由表中的OSPF路由条目

display ospf lsdb //命令查看相关路由器的OSPF链路状态数据库信息

前期准备

链路状态信息只在区域内部泛洪，区域之间传递的只是路由条目而非链路状态信息，从而大大减小路由器的负担。当一台路由器属于不同区域时称它为区域边界路由器（Area Border Router，ABR），负责传递区域间路由信息。

区域间路由信息传递类似距离矢量算法，为了防止区域间产生环路，所有非骨干区域之间的路由信息必须经过骨干区域，也就是说，非骨干区域必须和骨干区域相连，且非骨干区域之间不能直接进行路由信息交互；

实验内容

模拟企业网络。R1、R2、R3、R4为企业总部核心区域设备，属于区域0；R5属于新增分支机构 A的网关设备，R6属于新增分支机构B的网关设备；PC1和PC2分别属于分支机构A和B，PC3和PC4属于总部管理员登录设备，用于管理网络。

分析

在该网络中，如果设计方案采用单区域配置，会导致单一区域LSA数目过于庞大，导致路由器开销过高，SPF算法过于频繁。所以，可以选择配置多区域方案进行网络配置，把两个新增的分支运行在不同的OSPF区域中，其中R5属于区域1；R6属于区域2；

实验目的

1、理解配置OSPF多区域的使用场景

2、掌握配置OSPF多区域的方法

3、理解OSPF区域边界路由器（ABR）的工作特点

实验步骤

1、基本配置

2、配置骨干区域路由器

3、配置非骨干区域路由器

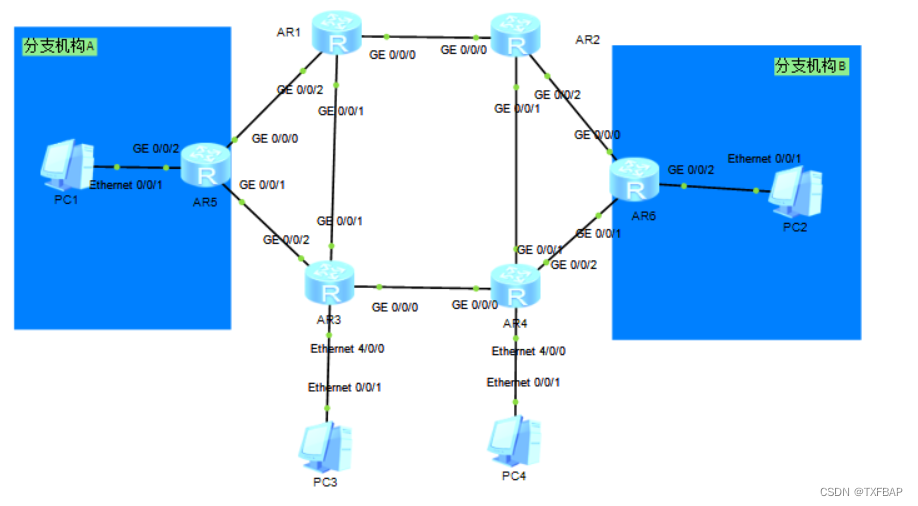

实验拓扑

实验编址

设备	接口	IP地址	子网掩码	默认网关
PC1	Ethernet 0/0/1	192.168.1.1	255.255.255.0	192.168.1.254
PC2	Ethernet 0/0/1	192.168.2.1	255.255.255.0	192.168.2.254
PC3	Ethernet 0/0/1	192.168.3.1	255.255.255.0	192.168.3.254
PC4	Ethernet 0/0/1	192.168.4.1	255.255
