eNSP学习——OSPF单区域配置

已于 2024-06-04 17:46:59 修改
阅读量1.1k 收藏 23
点赞数 24
分类专栏： 华为 文章标签： 学习 网络
于 2024-05-22 19:33:06 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_55908180/article/details/139127609
版权

目录

相关命令

实验背景

实验目的

实验步骤

实验拓扑

实验编址

实验步骤

1、基础配置

2、部署单区域OSPF网络

3、检查OSPF单区域的配置结果

需要eNSP各种配置命令的点击链接自取：华为ｅNSP各种设备配置命令大全PDF版_ensp配置命令大全资源-CSDN文库

OSPF——开放式最短路径优先

基于链路状态的协议，具有收敛快、路由无环、扩展性好等优点；

相关命令

[R1]ospf 1           //创建并运行OSPF，1代表进程号，缺省时默认是1
[R1-ospf-1]area 0    //创建区域并进入OSPF区域视图
[R1-ospf-1-area-0.0.0.0]network 192.168.10.0 0.0.0.255    //接下来是指定运行OSPF协议的接口和接口所属的区域

实验背景

        模拟企业网络：某公司有三大办公区，每个区域都设置了一台路由器，R1放在办公区A，A区经理的PC1直连R1；R2、R3分别放置在办公区B、C，且B、C区的经理的电脑PC2、PC3分别直连R2、R3；三台路由器相互直连。为了使整个公司的网络相互通信，需要在所有路由器上部署路由协议。

实验目的

        1、掌握OSPF单区域的配置方法；

        2、理解OSPF单区域的应用场景；

        3、掌握查看OSPF邻居状态的方法；

实验步骤

        1、基本配置

        2、部署单区域OSPF网络；

        3、检查OSPF单区域的配置结果；

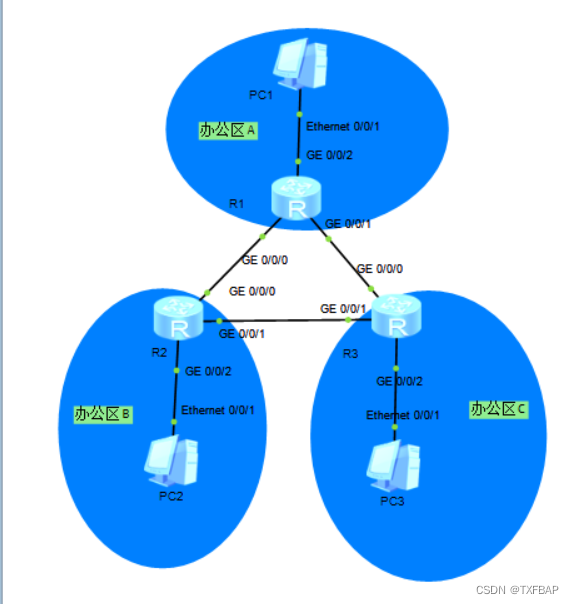

实验拓扑

实验编址

设备

接口

IP地址

子网掩码

默认网关

R1

GE 0/0/0

192.168.10.1

255.255.255.0

N/A

GE 0/0/1

192.168.20.1

255.255.255.0

N/A

GE 0/0/2

192.168.1.254

255.255.255.0

N/A

R2

GE 0/0/0

192.168.10.2

255.255.255.0

N/A

GE 0/0/1

192.168.30.2

255.255.255.0

N/A

GE 0/0/2

192.168.2.254

255.255.255.0

N/A

R2

GE 0/0/0

192.168.20.3

255.255.255.0

N/A

GE 0/0/1

192.168.30.3

255.255.255.0

N/A

GE 0/0/2

192.168.3.254

255.255.255.0

N/A

PC1

Ethernet 0/0/1

192.168.1.1

255.255.255.0

192.168.1.254

PC2

Ethernet 0/0/1

192.168.2.1

255.255.255.0

192.168.2.254

PC3

Ethernet 0/0/1

192.168.3.1

255.255.255.0

192.168.3.254

实验步骤

1、基础配置

        根据实验编址进行相应的基本IP地址配置，且使用ping命令检测各个直连链路的连通性；如下

[R1]interface g0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.10.1 255.255.255.0
[R1-GigabitEthernet0/0/0]interface g0/0/1
[R1-GigabitEthernet0/0/1]ip address 192.168.20.1 24
[R1-GigabitEthernet0/0/1]interface g0/0/2
[R1-GigabitEthernet0/0/2]ip address 192.168.1.254 24

[R2]interface g0/0/0
[R2-GigabitEthernet0/0/0]ip address 192.168.10.2 24
[R2-GigabitEthernet0/0/0]interface g0/0/1
[R2-GigabitEthernet0/0/1]ip address 192.168.30.2 24
[R2-GigabitEthernet0/0/1]interface g0/0/2
[R2-GigabitEthernet0/0/2]ip address 192.168.2.254 24

[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip address 192.168.20.3 24
[R3-GigabitEthernet0/0/0]int g0/0/1
[R3-GigabitEthernet0/0/1]ip address 192.168.30.3 24
[R3-GigabitEthernet0/0/1]int g0/0/2
[R3-GigabitEthernet0/0/2]ip address 192.168.3.254 24

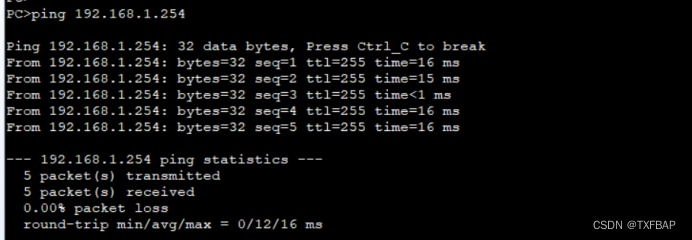

部分测试结果如下：（仅提供两个，记住，每一个直连链路都要检测）；

2、部署单区域OSPF网络

过程如下：

创建并运行OSPF——>创建区域并进入区域视图——>指定运行OSPF协议的接口和接口所属的区域；（尽量匹配所通告的网段）；

[R1]ospf 1           //创建并运行OSPF，1代表进程号，缺省时默认是1
[R1-ospf-1]area 0    //创建区域并进入OSPF区域视图
//接下来是指定运行OSPF协议的接口和接口所属的区域
[R1-ospf-1-area-0.0.0.0]network 192.168.10.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 192.168.20.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

[R2]ospf 1
[R2-ospf-1]area 0.0.0.0
[R2-ospf-1-area-0.0.0.0]network 192.168.10.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network 192.168.30.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255

[R3]ospf 1
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 192.168.20.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network 192.168.30.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255

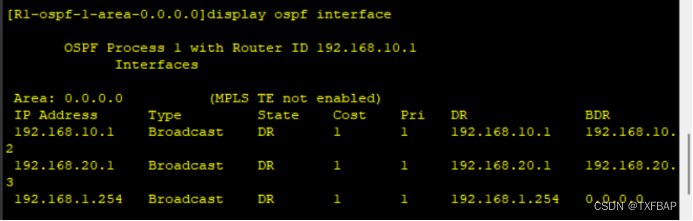

配置完之后使用display  ospf  interface命令检查OSPF接口通告是否正确

        可以看到本地OSPF进程使用的Router-ID是：192.168.10.1；在此进程下，有三个接口加入了OSPF进程。Type为广播类型；State为该接口当前的状态，显示为DR，表示这三个接口在他们的网段中被选举为DR。

3、检查OSPF单区域的配置结果

[R1]display ospf peer       //查看OSPF邻居状态

	 OSPF Process 1 with Router ID 192.168.10.1
		 Neighbors

 Area 0.0.0.0 interface 192.168.10.1(GigabitEthernet0/0/0)'s neighbors
 Router ID: 192.168.10.2     Address: 192.168.10.2
   State: Full  Mode:Nbr is  Master  Priority: 1
   DR: 192.168.10.1  BDR: 192.168.10.2  MTU: 0
   Dead timer due in 36  sec
   Retrans timer interval: 5
   Neighbor is up for 00:17:53
   Authentication Sequence: [ 0 ]

		 Neighbors

 Area 0.0.0.0 interface 192.168.20.1(GigabitEthernet0/0/1)'s neighbors
 Router ID: 192.168.20.3     Address: 192.168.20.3
   State: Full  Mode:Nbr is  Master  Priority: 1
   DR: 192.168.20.1  BDR: 192.168.20.3  MTU: 0
   Dead timer due in 31  sec
   Retrans timer interval: 5
   Neighbor is up for 00:15:51
   Authentication Sequence: [ 0 ]

[R1]display ip routing-table protocol ospf      //查看R1上的OSPF路由表
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Public routing table : OSPF
         Destinations : 3        Routes : 4

OSPF routing table status : <Active>
         Destinations : 3        Routes : 4

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

    192.168.2.0/24  OSPF    10   2           D   192.168.10.2    GigabitEthernet
0/0/0
    192.168.3.0/24  OSPF    10   2           D   192.168.20.3    GigabitEthernet
0/0/1
   192.168.30.0/24  OSPF    10   2           D   192.168.10.2    GigabitEthernet
0/0/0
                    OSPF    10   2           D   192.168.20.3    GigabitEthernet
0/0/1

OSPF routing table status : <Inactive>
         Destinations : 0        Routes : 0

1、display ospf peer      //查看OSPF邻居状态

可以看到很多东西：

Router ID

邻居路由器标识

Address

邻居的OSPF接口IP地址

State

目前与该路由器的OSPF邻居状态

Priority

当前该邻居OSPF接口的DR优先级

2、display ip routing-table protocol ospf    //查看R1上的OSPF路由表

Destination/Mask

目的网段的前缀和掩码

Proto

标识此路由信息是通过OSPF协议获取的

Pre

路由优先级

Cost

开销值

Nexthop

下一跳地址

Interface

此前缀的出接口

        最后，可以测试各个PC之间的连通性，通了即是对的，不通的话请通过以上两条命令检查配置是否有误。
