基于ENVI进行遥感影像裁剪

一、规则图像裁剪

打开需要裁剪的图像，选择File-->Save As

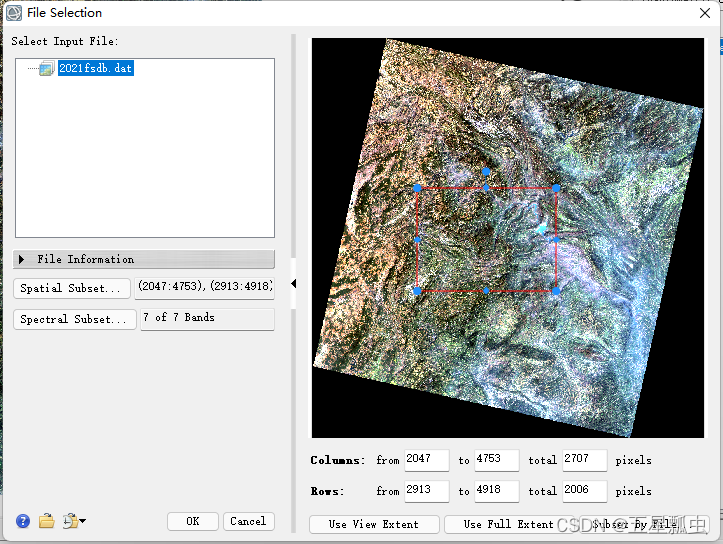

在弹出的对话框中选择需要裁剪的图像，点击Spatial Subset...按钮打开选择图像裁剪区域

按照自己要求绘画出裁剪区域，点击ok即可。



二、 不规则图像裁剪

<1>创建矢量模板：

打开需要裁剪的图像，选择File-->New-->Vector Layer

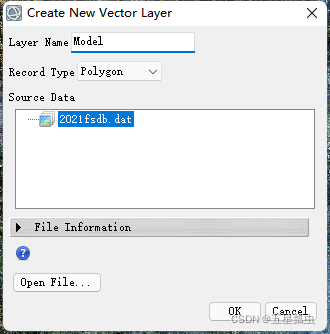

在弹出的对话框中设置图层名称、选择矢量记录类型及数据源 点击ok

选择主界面上方工具栏中图标，就可以在视图中绘制想要的不规则多边形；(点击鼠标右键可选择Clear 取消绘制、Accept 闭合多边形)选择主界面上方的图标退出矢量编辑模式

---

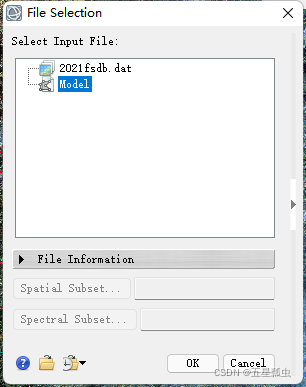

 选择File-->Save As ,在打开的对话框中选择刚才创建的矢量图层



点击ok 选择输出路径和文件名将矢量文件保存在本地。

 <2>基于矢量模板进行多边形裁剪

打开Subset Data from ROIs 工具,选择要裁剪的图像，点击ok

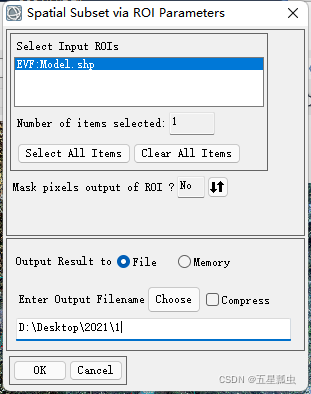

来到spatial subset via ROI parameter面板：选择刚才保存的模板

在Mask pixels output of ROI 选择中：

No 即是以最大范围包含(裁剪多边形)进行裁剪，最终得到一个矩形；

Yes 即是以裁剪多边形范围裁剪，得到多边形图像，多边形以外另赋一个值(一般默认为0)；

选择输出路劲和文件名后点击ok即可。

来看下效果：

Mask pixels output of ROI 选择No：

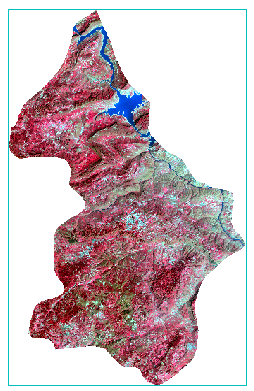

 Mask pixels output of ROI 选择Yes：

<3> 也可导入矢量模型进行图像裁剪

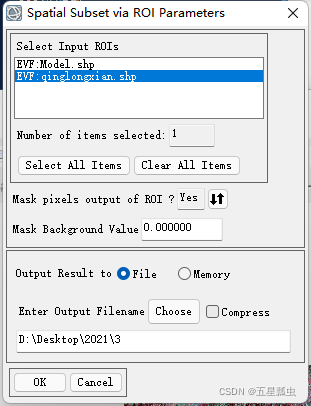

打开Subset Data from ROIs 工具后选择要裁剪图像，ok后选择导入的模板进行裁剪即可。
