本文详细介绍了ENVI软件中进行规则裁剪（包括基于图像、坐标、文件和.shp数据）和不规则裁剪（基于矢量边界或多边形）的过程，涉及步骤、选项和输出结果。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

影像裁剪的目的是将研究区以外的区域去除，经常是按照行政区划或研究区域的边界对图像进行裁剪，在基础数据生产中，还经常要做标准分副裁剪。按照ENVI的图像裁剪过程，可分为规则裁剪和不规则裁剪。

一、规则裁剪

1、在主菜单中，选择File→Open Image File，打开裁剪的图像

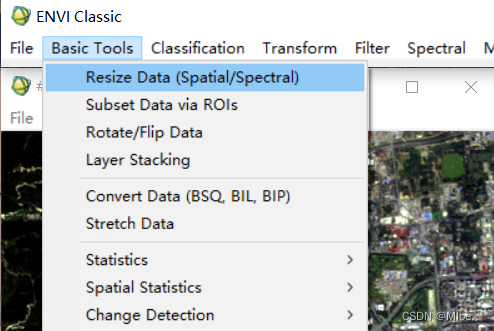

2、在主菜单中，选择Basic Tools→Resize Data (Sptial/Spectral)命令

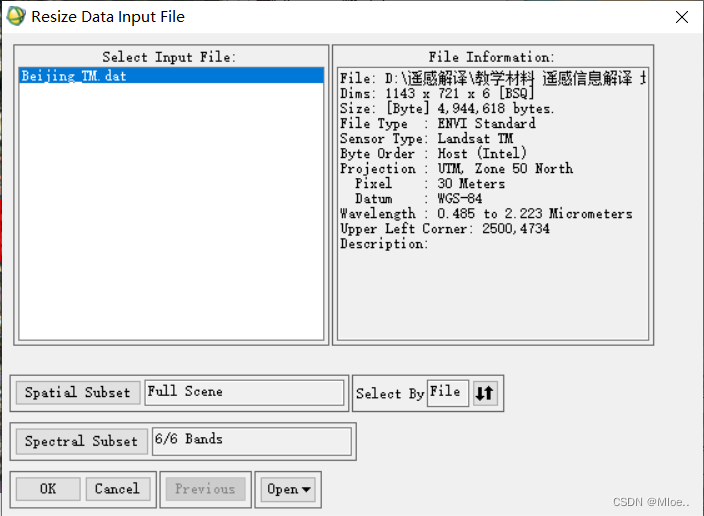

3、在Resize Data Input File对话框中选择需要裁剪的图像

其中，Spatial Subset按钮在空间上对图像进行裁剪；Spactral Subset按钮在光谱空间上分割。

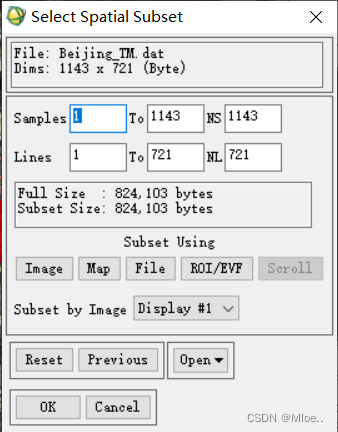

4、点击Spatial Subset按钮，设置规则裁剪的方式

5、选择剪切方式

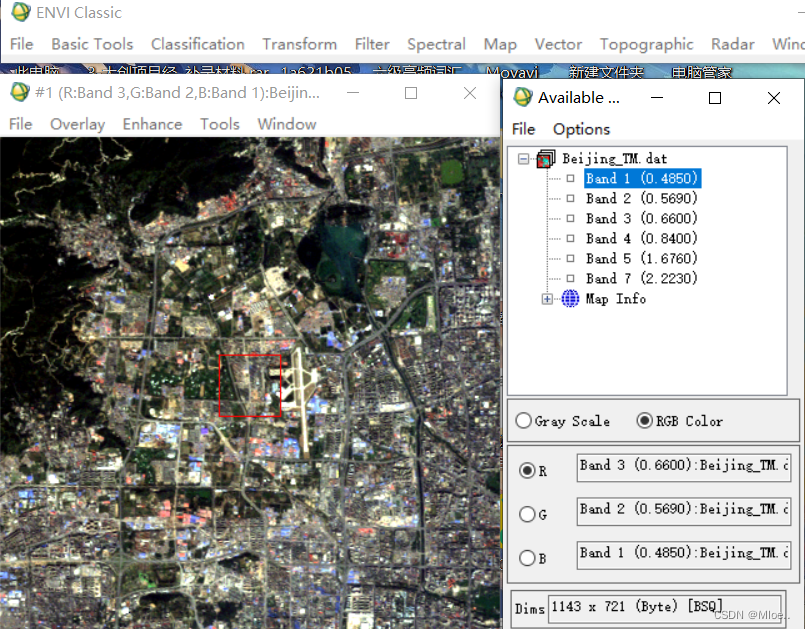

（1）基于图像的裁剪，点击区域，通过输入行列数确定裁剪尺寸，按住鼠标左键拖动图像的红色矩形框确定裁剪区域，或者直接用鼠标拖动红色边框来确定裁剪尺寸以及位置
