ENVI必须会教程—快来！一文搞定影像裁剪与镶嵌方法

实验1：手动裁剪Landsat9影像

目的：学会影像手动裁剪的一般方法。

过程：

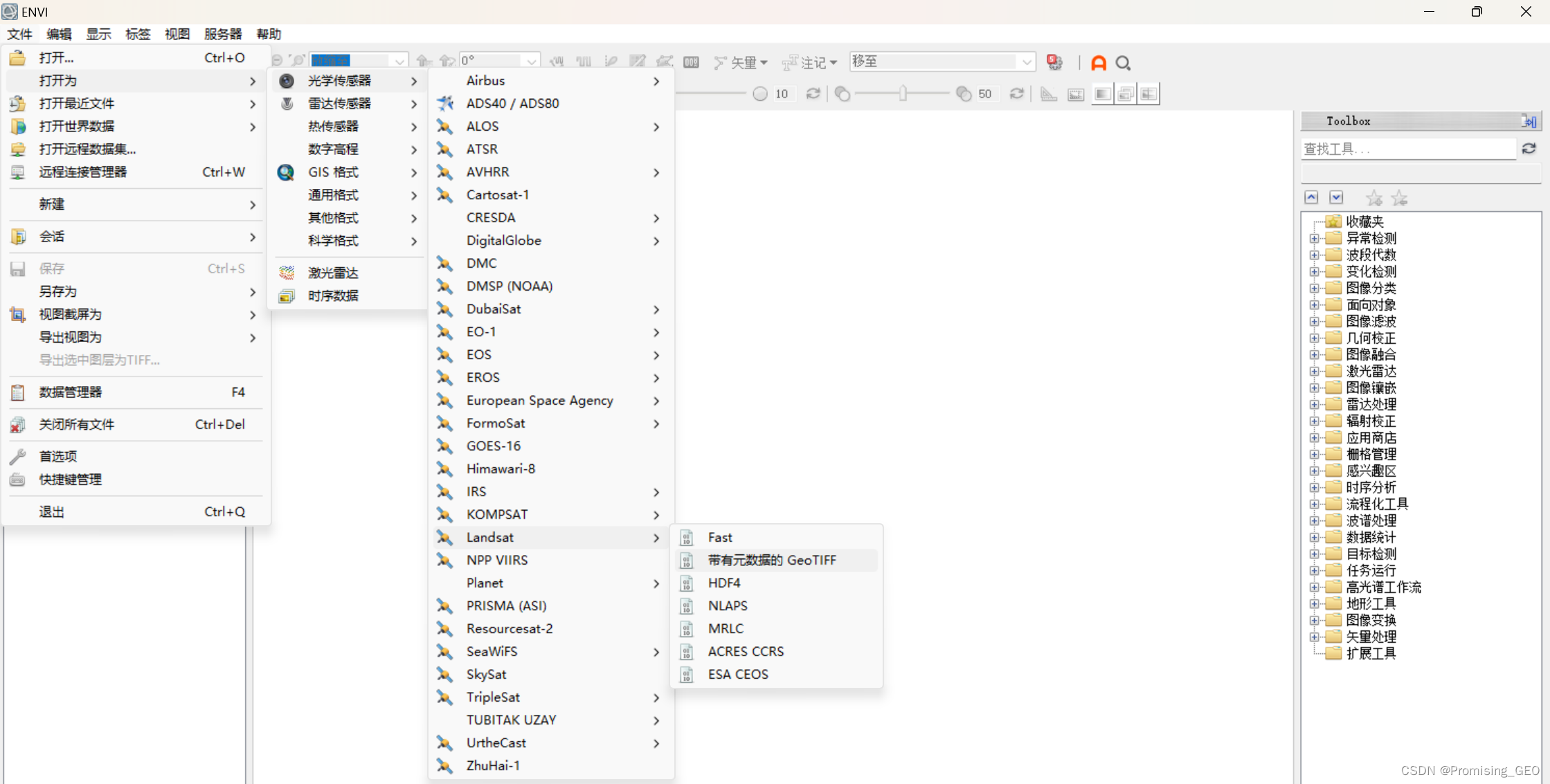

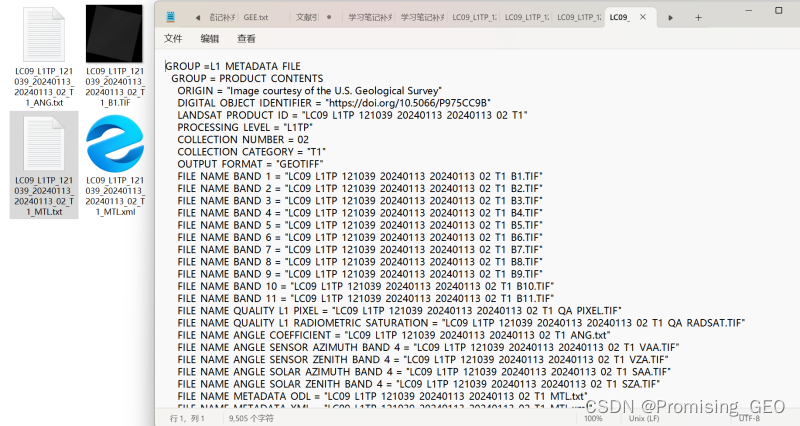

①打开两景Landsat9影像：打开本次实验3数据文件夹，按照Landsat9头文件信息的修改规范，在文本文件中修改两景影像的头文件信息。打开ENVI软件。在文件选项卡下点击“打开为”，选择“光学传感器”，找到“Landsat”，选择“带有元数据的GeoTIFF”，在弹出的数据源链接地址中分别选择已经修改好的Landsat9影像，加载至ENVI中。

②打开影像裁剪窗口：点击ENVI顶端的“文件”选项卡，选择“另存为”，点击“另存为...(ENVI....）”，打开影像编辑窗口。选中其中的一景影像，此处先选择空间位置上居于北侧的影像，并选择多光谱数据。找到“空间裁剪”窗口打开。

③进行手动裁剪：用鼠标手动选择需要裁剪的部分，为了方便进行后续实验，此处框选影像的下半部分。确认裁剪边界无误后点击“确定”，设置文件输出路径，点击“确定”，完成对第一景影像的裁剪。运用类似的方法，对第二景影像的上半部分进行手动裁剪。

结果：

①图1为两景影像的加载结果，从图中可以看出，两景影像具有较多的重叠部分。

②图2分别了展示了两景影像的手动裁剪结果。

实验2：利用roi裁剪Sentinel-2影像

目的：掌握利用roi裁剪影像的一般方法

过程：

①读取影像（图1）：打开ENVI软件，选择“文件”选项卡，点击“打开”，在数据源中找到下载好的Sentinel-2数据，点击MTD_MS1L1C.xml文件，点击“打开”，此时ENVI可以加载Sentinel-2影像。

②创建感兴趣图层（roi）：图2和图3展示了创建ROI的过程。找到ENVI顶端的“文件选项卡”，点击后在下拉菜单中选择“新建”，点击“感兴趣区域”，在弹出的窗口中可以自由选择创建roi的方式，可以是任意多边形，可以是矩形，也可以是椭圆形等等，此处我们选择规则矩形。在影像中选择合适位置绘制矩形，确认区域无误后，右击矩形区域，点击“接受矩形”，完成绘制。在感兴趣区域工具中找到“文件”，打开“另存为”，在弹出的窗口中修改文件路径，导出感兴趣的区域，完成ROI的创建。

②打开影像裁剪窗口：点击ENVI顶端的“文件”选项卡，选择“另存为”，点击“另存为...(ENVI....）”，打开影像编辑窗口。选中加载好的Sentinel-2影像。选择“10m”波段数据，找到“空间裁剪”窗口打开。

③利用roi裁剪影像数据：在空间裁剪窗口中，选择裁剪方式为“ROI裁剪”，在弹出的窗口中，勾选绘制好的ROI（如果直接显示，可以点击“打开文件”，选择此前已经保存好的roi文件），点击“确定”，完成roi的导入。确认无误后，点击窗口中的“确定”选项，设置裁剪影像的保存路径，完成裁剪。

针对同一个roi区域，利用同样的方法裁剪好Sentinel-2影像的20m分辨率和60波段分辨率数据，至此完成roi裁剪的实验。

结果：

①图1展示了Sentinel-2影像的加载结果，该影像经过了亮度调节。

②图2展示了利用roi的裁剪结果，第一个窗口内的红色矩形为感兴趣区域，第二个、第三个、第四个窗口为放大后的10m、20m、60的影像裁剪结果，边界区域一致。

实验3：进行Landsat9影像镶嵌

目的：学会影像拼接镶嵌的一般方法

过程：

①导入影像数据：打开ENVI软件，点击“文件”，点击“打开”，在文件夹中找到实验1完成的裁剪结果up1和down1，全选后，点击“打开”，此时，两景影像将加载到视图中。

②打开图像镶嵌工具：在ENVI的工具箱中找到图像镶嵌工具，打开后找到“无缝镶嵌”，点击并打开，在弹出的窗口中点击绿色“+”号按钮，选择要进行镶嵌的影像进行导入。

③配置镶嵌参数：在“颜色校正”中勾选“直方图匹配”，点击上方的“接边线”，选择“自动生成接边线”，在“接边线/羽化”中点击“应用接边线”，在“输出”中设置路径，完成参数设置后单击“完成”。执行镶嵌过程，稍等片刻后输出结果。

结果：

图1左侧展示了影像的导入结果，两景影像在边界处重合。右侧视图展示为的经过镶嵌处理的影像，两景影像实现无缝衔接，相比于原拼接的两景影像，该影像在色彩上显得较为连续，融合度较好，实现了本次目标。
