💥1 概述

一、引言

准Z源AC-AC变换器作为一种新型的电力电子变换装置，因其具有升压能力高、谐波含量低、波形质量高等优点，在电能变换领域得到了广泛关注。然而，高频开关作为变换器的核心部件，其工作过程中产生的波形畸变问题一直是制约变换器性能提升的关键因素之一。因此，本研究旨在深入探讨高频开关引起的波形畸变问题，并提出有效的解决方案，以实现准Z源AC-AC变换器的最佳端电压输出。

二、准Z源AC-AC变换器工作原理

准Z源AC-AC变换器基于准Z源网络构建，通过改变占空比D可同时实现升压及降压功能。其工作原理主要包括输入滤波、储能电感充电、能量传递和输出滤波等阶段。在高频开关的作用下，变换器能够实现对交流电能的精确变换和调节。

三、高频开关引起的波形畸变分析

1. 开关损耗与谐波产生：高频开关在工作过程中会产生开关损耗，这些损耗会导致变换器效率降低，并产生大量的谐波成分，从而引发波形畸变。
2. 开关频率与波形质量：开关频率的选择对波形质量具有重要影响。过高的开关频率虽然能够减小谐波含量，但会增加开关损耗和电磁干扰；而过低的开关频率则会导致波形畸变加剧。
3. 开关时序与占空比控制：开关时序和占空比的控制精度直接影响变换器的输出电压波形。不准确的时序和占空比会导致输出电压波动和波形畸变。

四、最佳端电压实现策略

1. 优化开关频率：通过综合考虑开关损耗、谐波含量和波形质量等因素，选择最佳的开关频率，以实现变换器的高效、稳定运行。
2. 精确控制占空比：采用先进的占空比控制技术，如PWM（脉冲宽度调制）等，实现对占空比的精确控制，从而减小输出电压波动和波形畸变。
3. 改进滤波电路：设计合理的滤波电路，以有效滤除高频谐波成分，提高输出电压的波形质量。
4. 采用软开关技术：软开关技术能够减小开关过程中的损耗和冲击，从而降低波形畸变程度。因此，可以考虑在变换器中引入软开关技术，以进一步提升其性能。

五、仿真与实验验证

为了验证上述策略的有效性，本研究进行了仿真和实验验证。通过搭建准Z源AC-AC变换器的仿真模型，对不同开关频率、占空比和滤波电路参数进行了仿真分析。同时，还制作了相应的实验样机，进行了实验验证。仿真和实验结果表明，采用上述策略后，变换器的输出电压波形质量得到了显著提升，波形畸变程度明显降低。

六、结论与展望

本研究深入探讨了高频开关引起的波形畸变问题，并提出了有效的解决方案。通过优化开关频率、精确控制占空比、改进滤波电路和采用软开关技术等策略，实现了准Z源AC-AC变换器的最佳端电压输出。未来，将进一步研究变换器的动态性能优化和故障诊断技术，以推动其在更多领域的应用和发展。

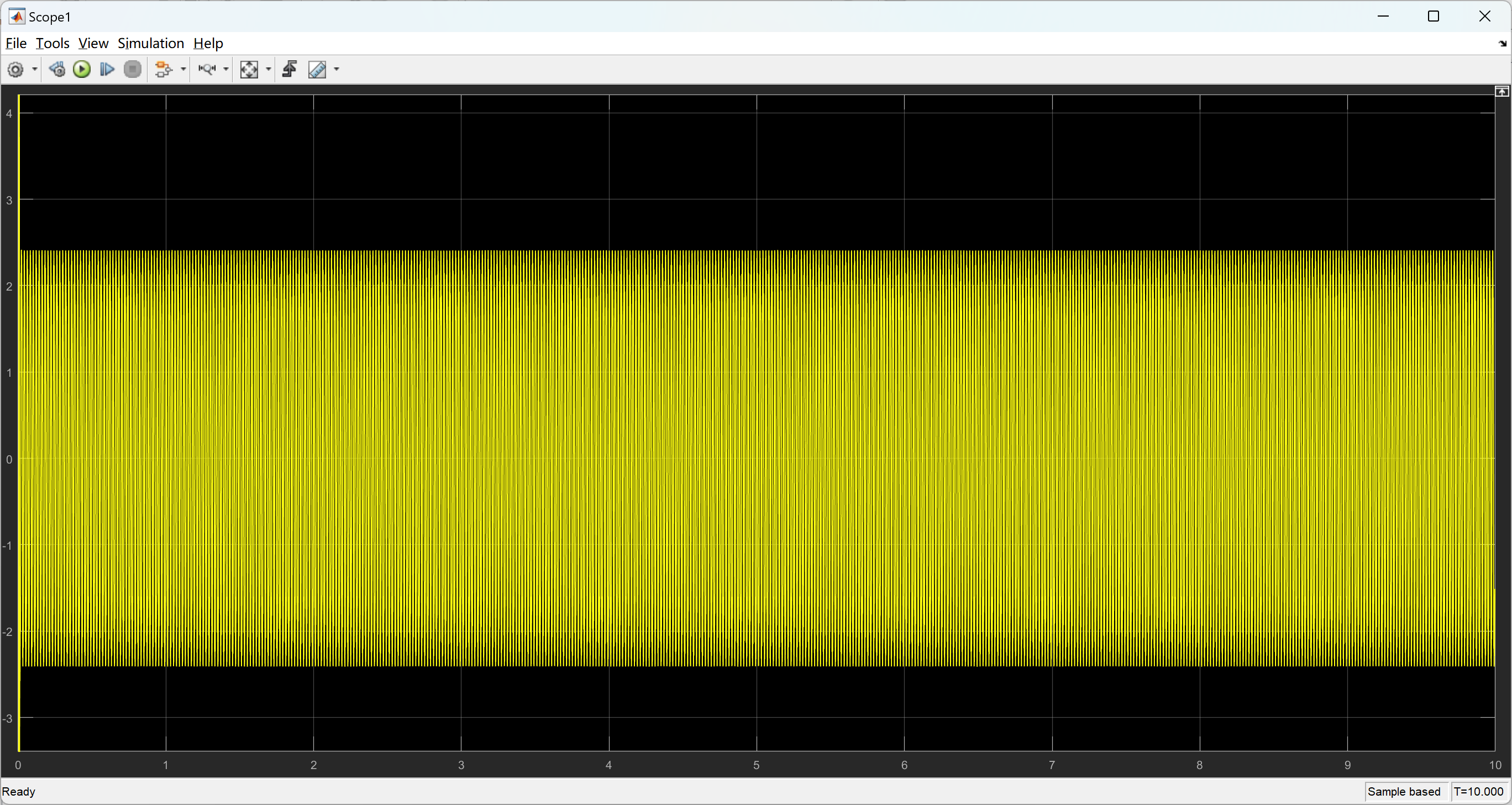

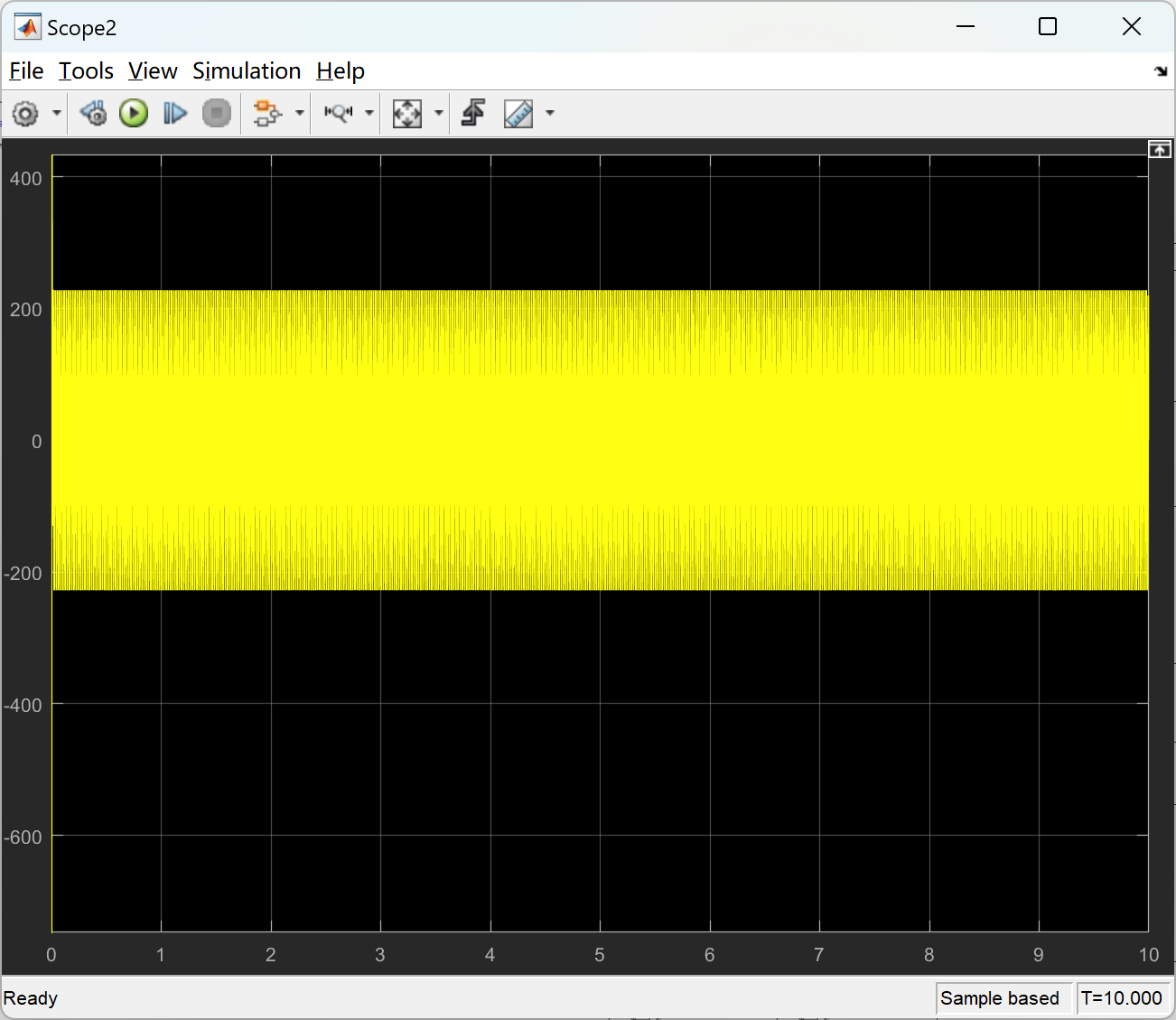

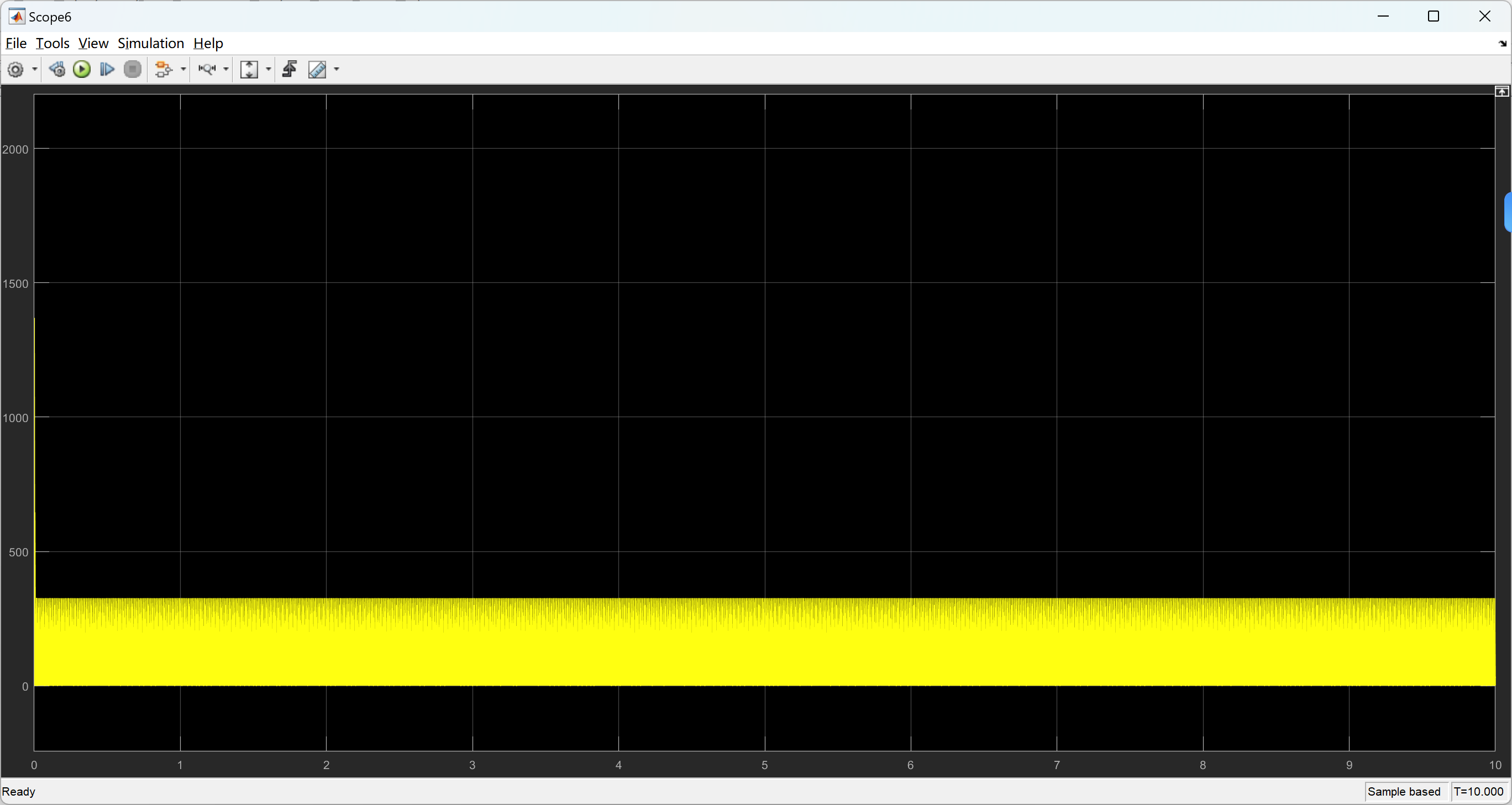

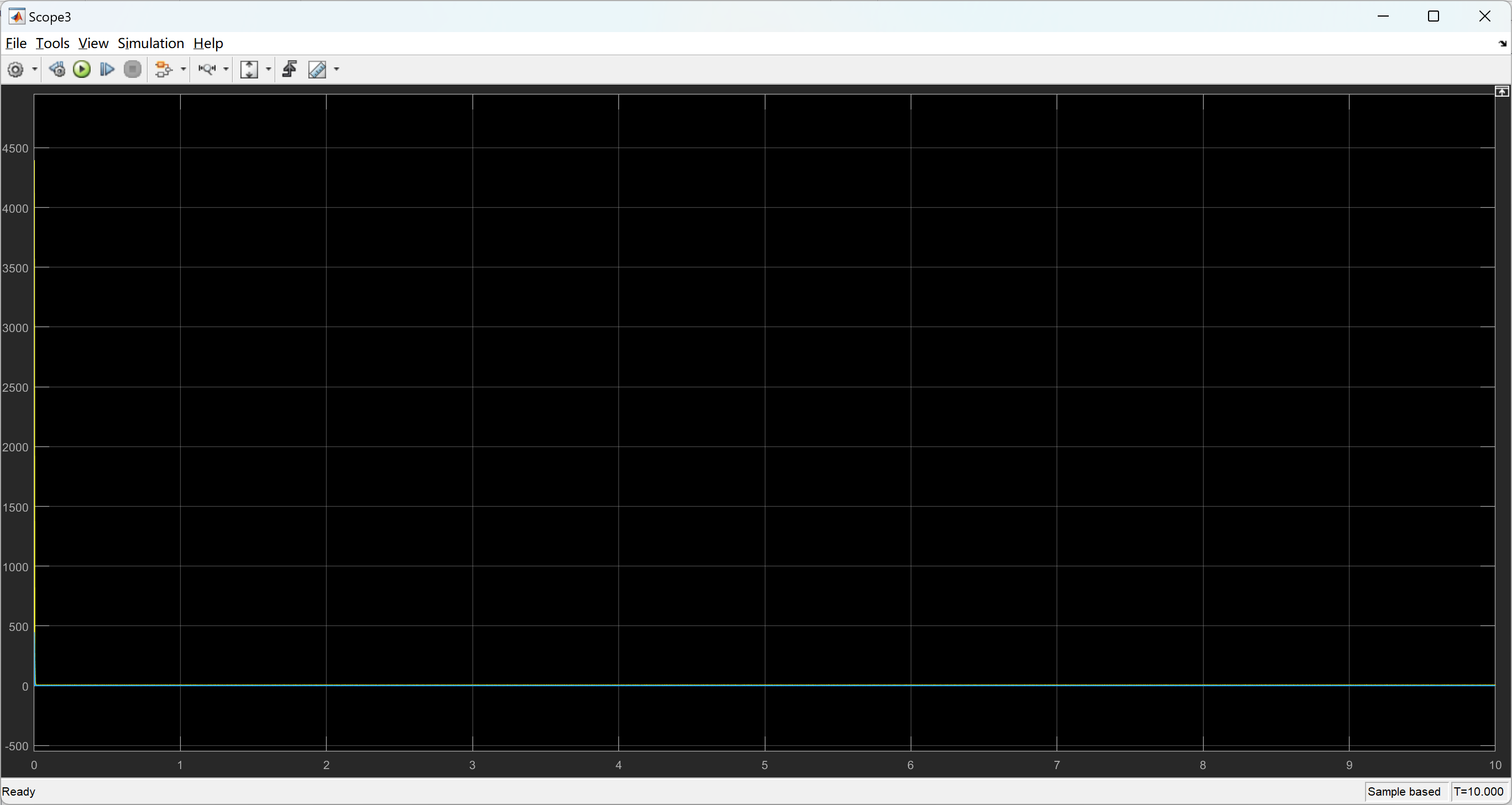

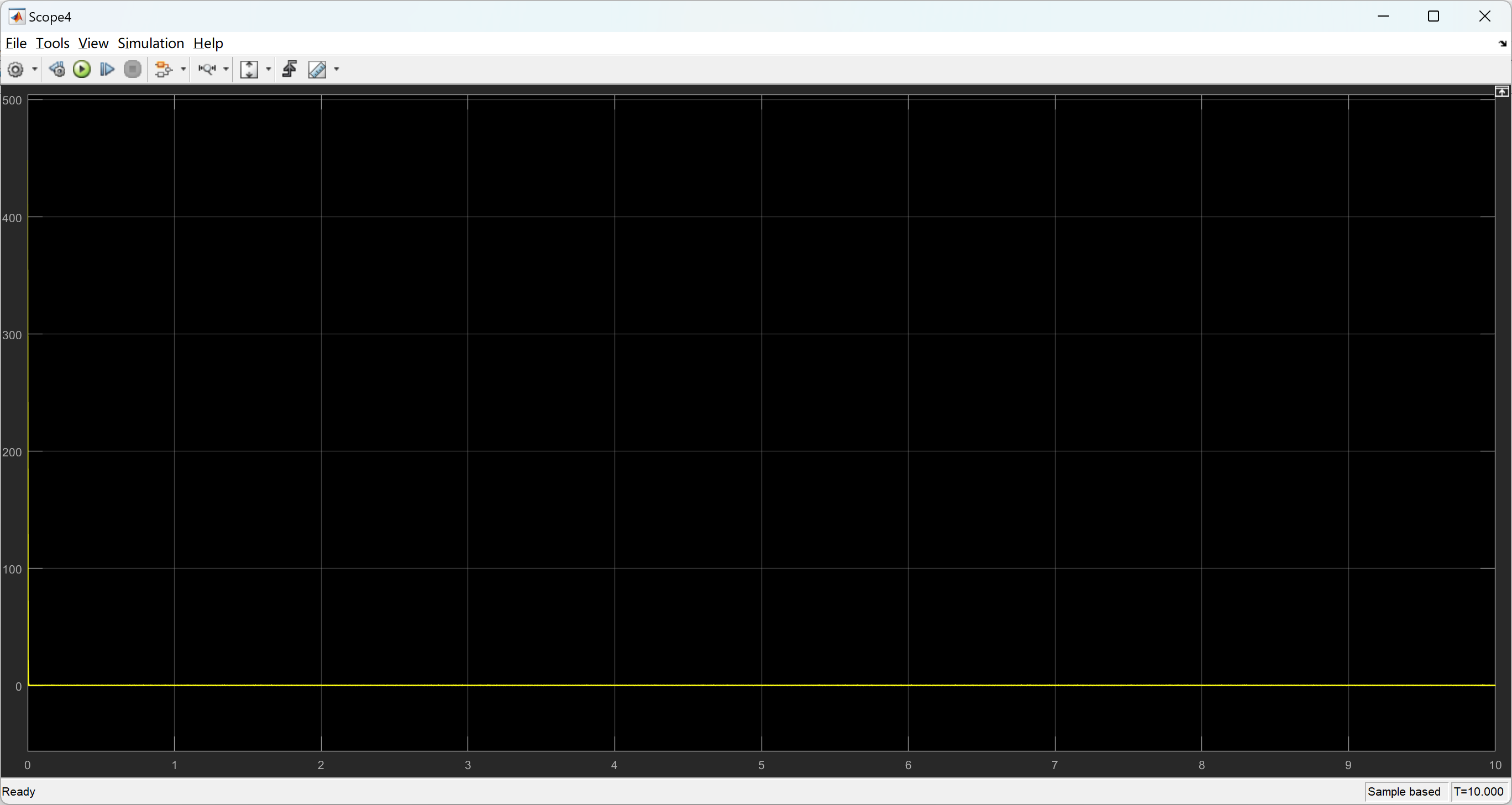

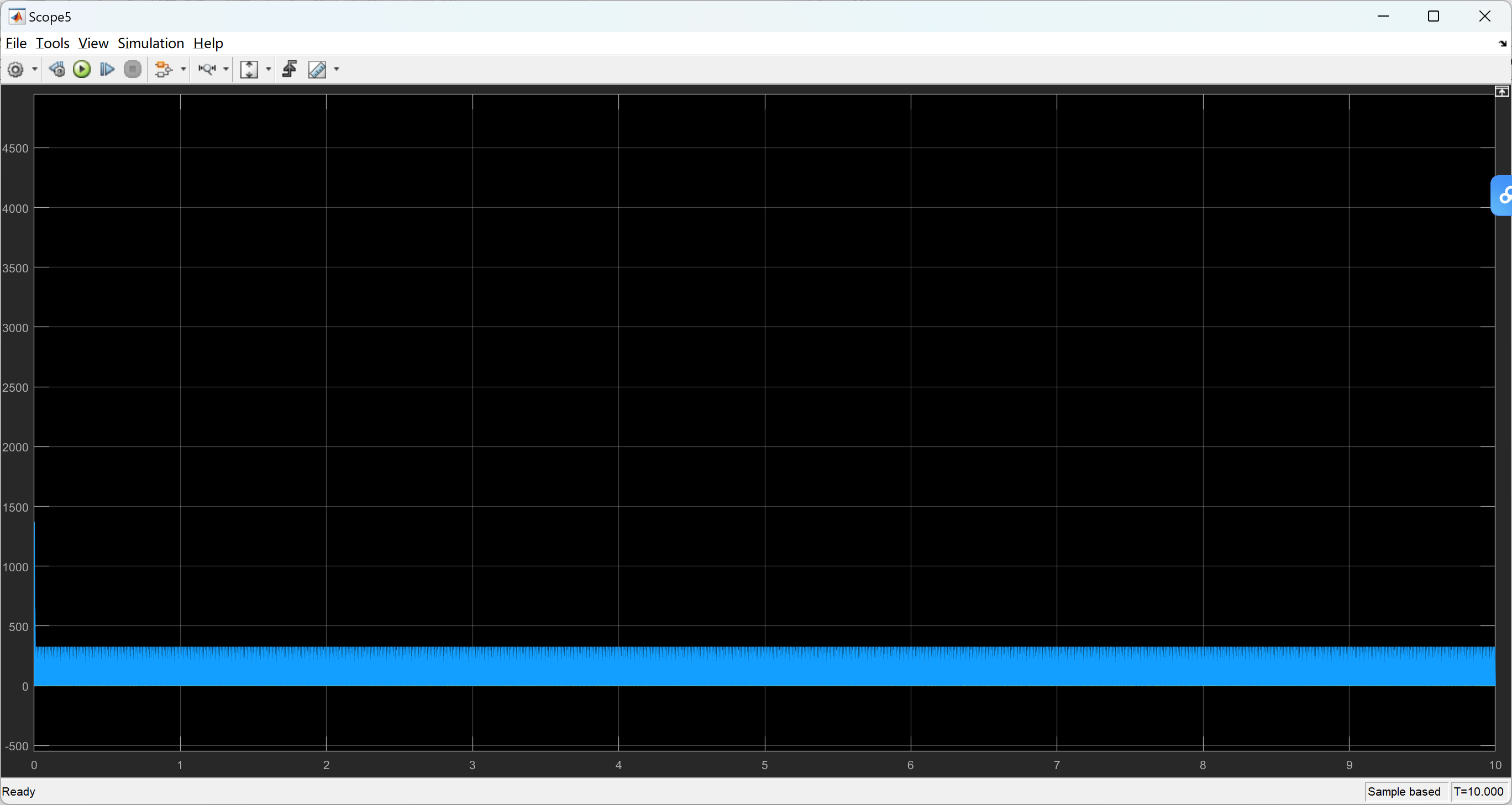

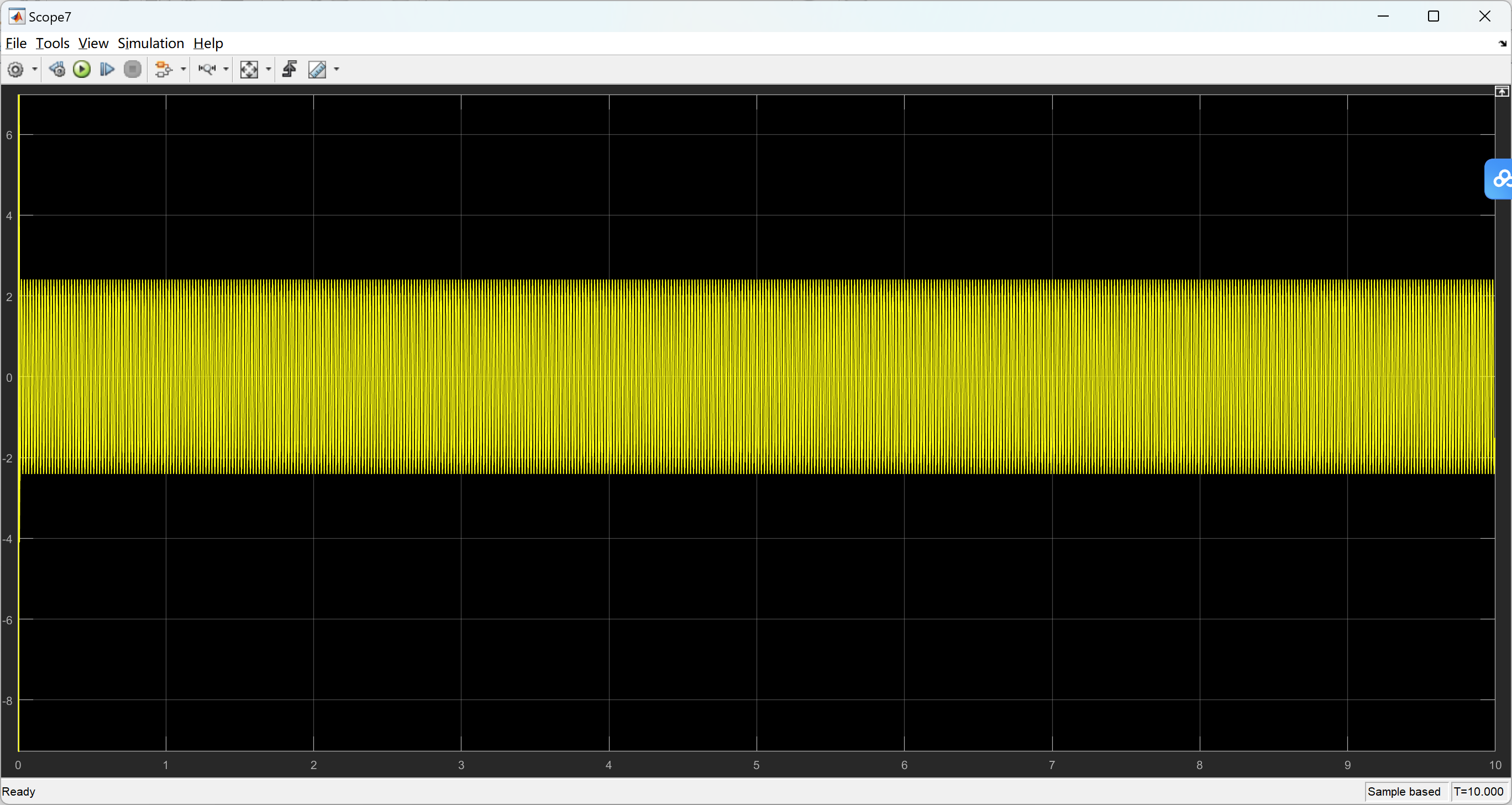

📚2 运行结果

🎉3 参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。

[1]汤雨,谢少军,张超华.单相四开关Z源AC-AC变换器[J].南京航空航天大学学报, 2007, 39(5):6.DOI:10.3969/j.issn.1005-2615.2007.05.005.

[2]陈元娣,钱亮,朱忠尼,等.带Z源的高频环节AC-AC变换器[J].电工技术学报, 2011, 26(5):88-94.DOI:10.3969/j.issn.1000-6753.2011.05.014.

[3]程龙.三相电压型级联准Z源AC-AC变换器研究[D].山东科技大学,2019.

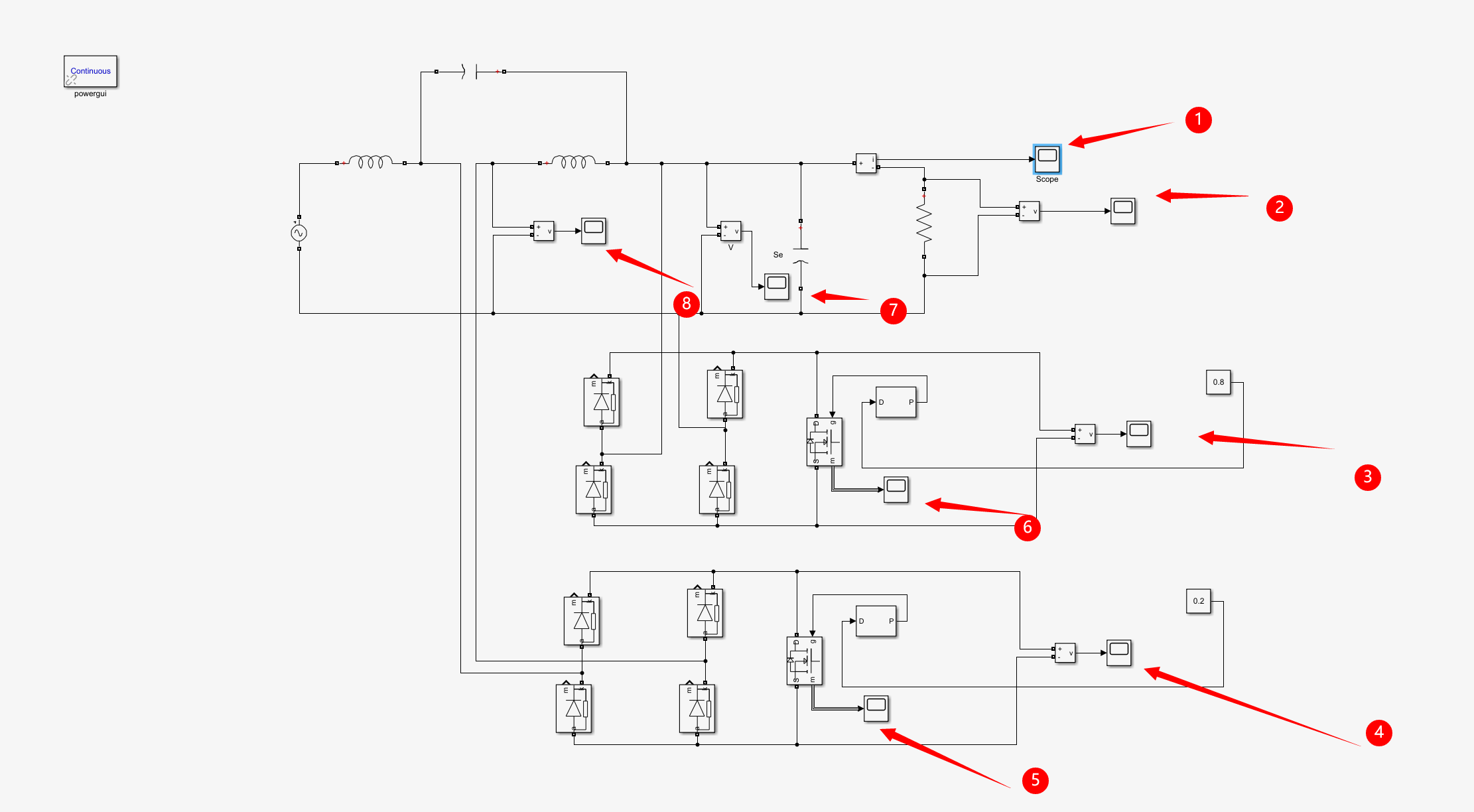

🌈4 Simulink仿真实现
