基于OpenMV的图像识别

OpenMV简介

OpenMV是一个开源，低成本，功能强大的机器视觉模块，以STM32F427CPU为核心，集成了OV7725摄像头芯片，在小巧的硬件模块上，用C语言高效地实现了核心机器视觉算法，提供Python编程接口。同时 OpenMV也是一个可编程的摄像头，通过Python语言可实现你想要的逻辑。而且摄像头本身也内置了一些图像处理的算法，使用起来也更加的方便，仅需要写一些简单的Python代码，即可轻松的完成各种机器视觉相关的任务。在此，我们通过OpenMV实现了数字识别。

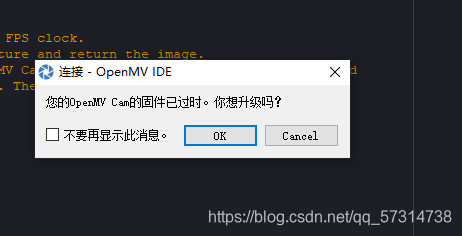

在打开OpenMV摄像头链接电脑时，会弹出让你升级的窗口

这时切忌一定要选择Cancel键，

不能选择升级！！！

不能选择升级！！！

不能选择升级！！！

在这里插入图片描述

然后在进行下一步的操作

OpenMV中文入门视频教程

一、数字识别

数字识别的基础是需要配置使用NCC模板匹配。通过NCC模板的匹配可把

需要识别的数字模板图片保存到SD卡中，然后可进行下一步的识别。

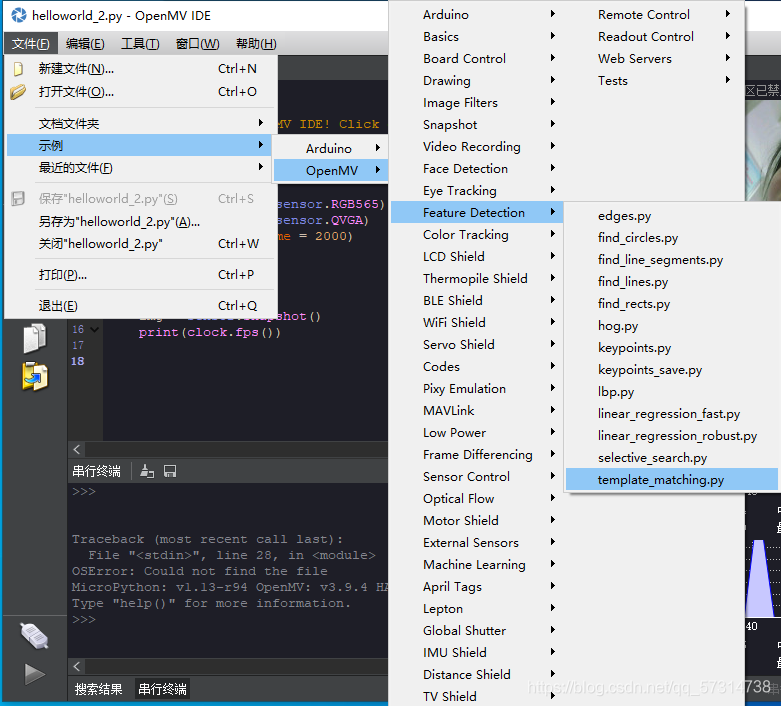

1、可以通过打开模板匹配的历程来直接打开代码进行使用

在这里插入图片描述

在这里插入图片描述

2、如果运行出现这个窗口就说明没有保存模板图片

所以这时就需要创建一个模板图片：创建模板图片的详细视频教程

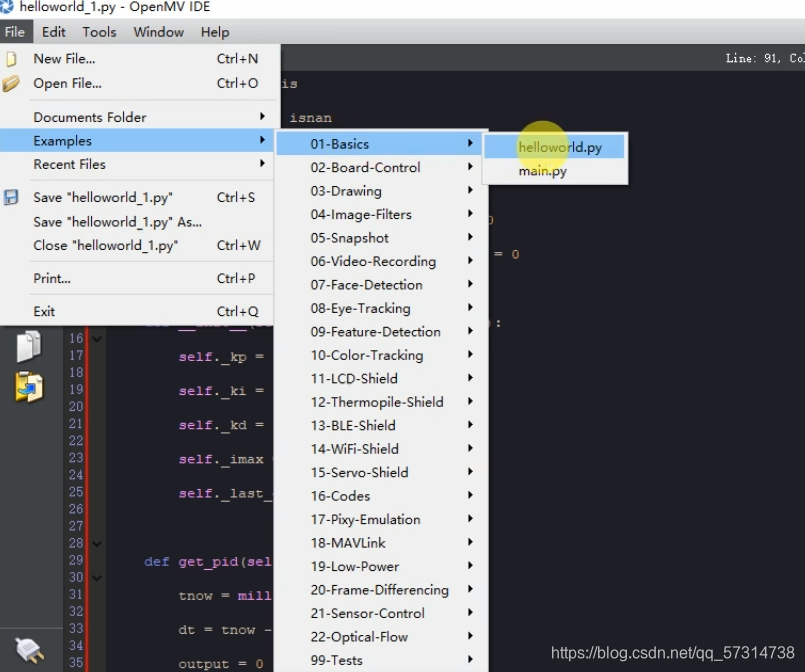

创建一个模板图片首先要打开一个helloworld历程文件

在这里插入图片描述

在这里插入图片描述

然后在helloworld历程文件中进行匹配0~9这样的基本数字，对这些数字进

行一一截取，用它们来作为我们的模板图片。

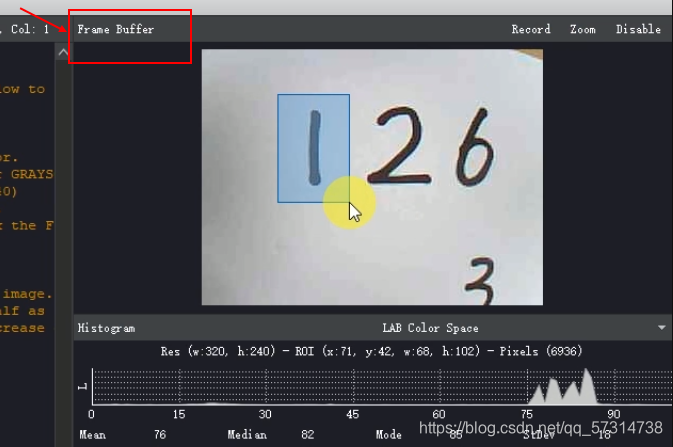

在右边的Frame Buffer框中进行截取，注意：不要点Zoom，因为Zoom展示

的是放大后的效果，在识别时可能会导致失帧。

然后点击左键选出一个框（如图所示）

在这里插入图片描述

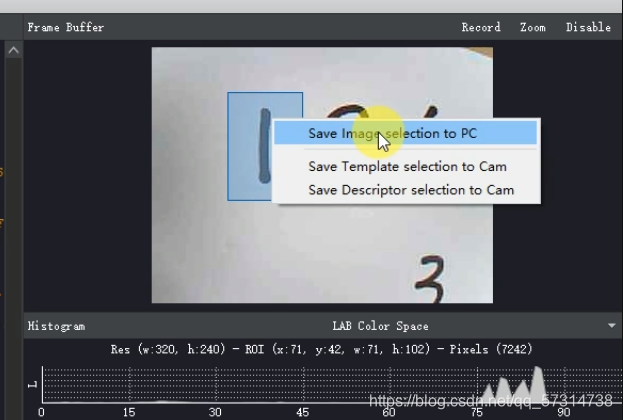

选完框后点击右键选择Save Image selection to PC

在这里插入图片描述

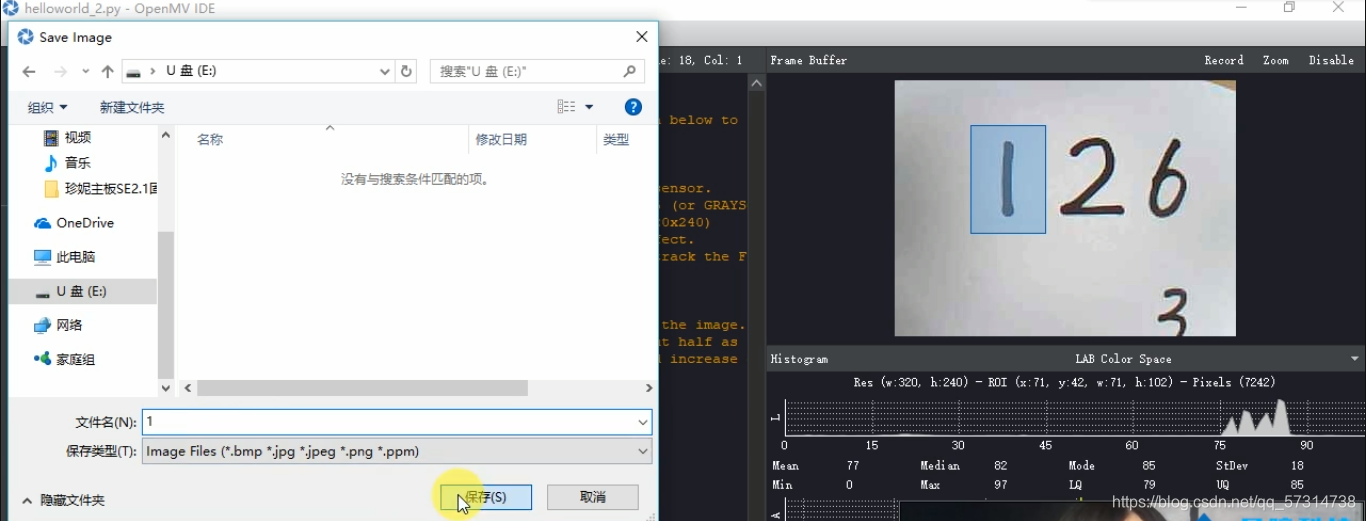

最后把截取的数字图片进行保存，一定要保存到OpenMV的SD卡中，保存的文件名可自己

定义

在这里插入图片描述

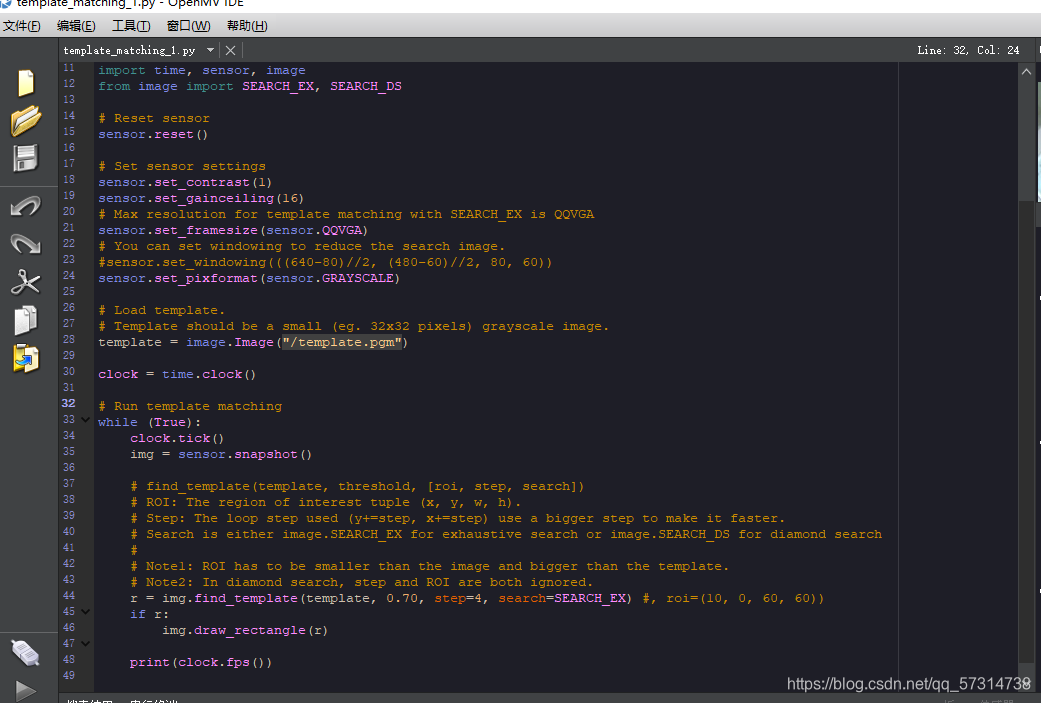

3、把template.pgm改为你创建的模板图片的名称
