PIC单片机应用开发实践教程（五）： 烧录器简介

 源码基于  PIC16F15355开发板，想了解详情，请点 PIC16F15355开发板 ​​​​​​​

PIC单片机，无论是8位的10/12/16/18系列，还是16位PIC24/dsPIC33系列，常用的烧录器如下：PICkit3，PICkit4，ICD3和ICD4，当然，还有量产型专用烧录工具PM3.

1、PICkit3 烧录器

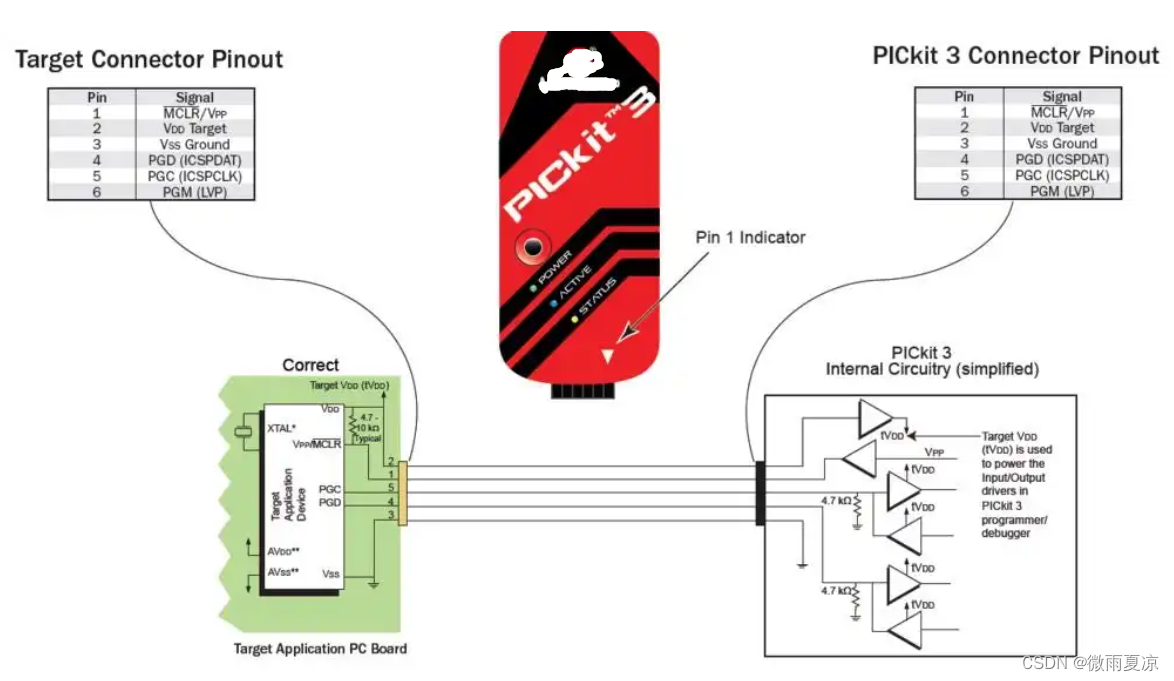

特别要注意，三角形为引脚1标记，接MCU的MCLR引脚

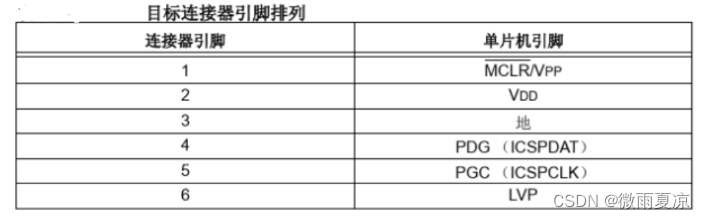

 PICkit3与芯片的连接，只需将6个编程引脚相应连接到芯片的引脚上，具体芯片的引脚可以从芯片数据手册上查看，但第6脚 LVP一般不接，只需接MCLR、VDD、VSS、PGD、PGC 五个引脚。

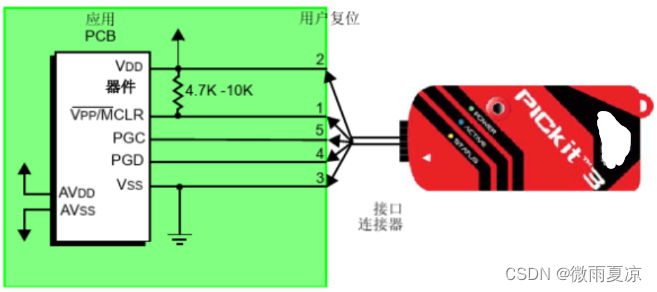

1.1 目标板连接电路

 建议在MCLR和VDD之间接一个上拉电阻（通常约10K左右），这样可以将VPP/MCLR线置为低电平来复位器件。

1.2 烧录供电

PICkit3为目标器件提供了两种配电方案：内部调试器供电（也就是PICkit3供电）和外部目标电源。在实际使用中，推荐使用外部电源，因为PICkit3提供电源电流限制为30mA，这对于特别是将ic焊在PCB板上再烧录时，提出很大的挑战，所以，如无特殊情况，不建议用内部供电方式。

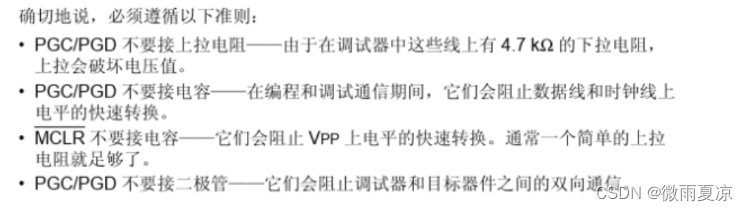

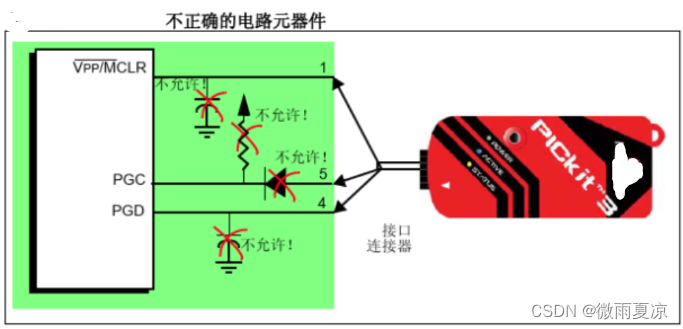

1.3 影响PICkit3正常运行电路

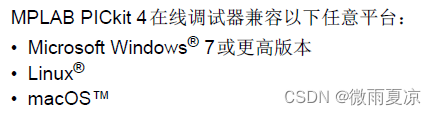

2、PICkit4 烧录器

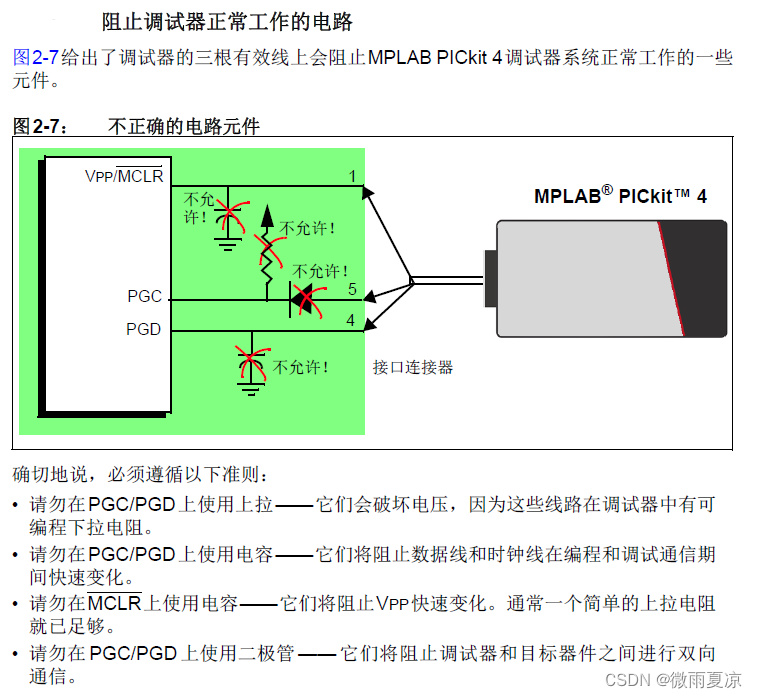

 PICkit4使用方法和PICkit3其实上是一样的，只不过PICkit4比PICkit3支持更多的器件，比如SAM系列的芯片，和Atmel的芯片，现在推上的新器件，PICkit3有很多已经不支持了，所以只能用PICkit4或ICD4。

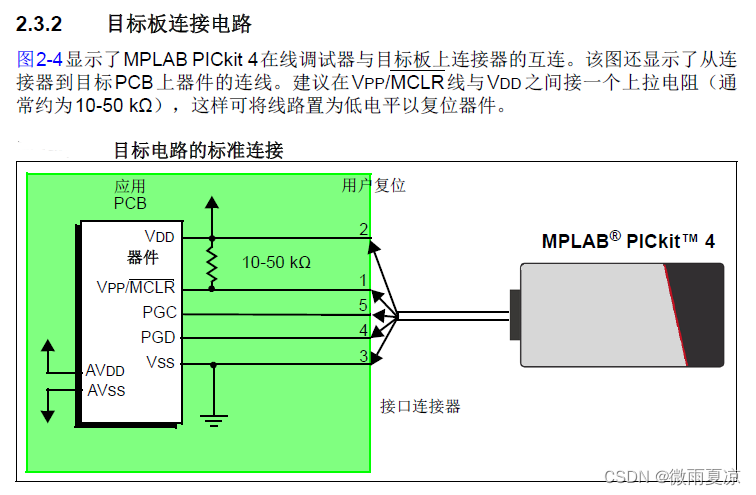

 PICkit4接收图：

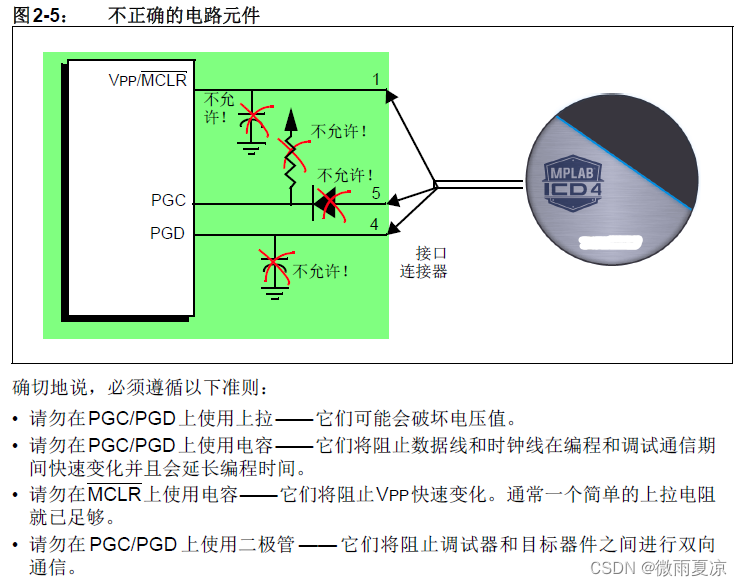

3、ICD3/ICD4烧录器

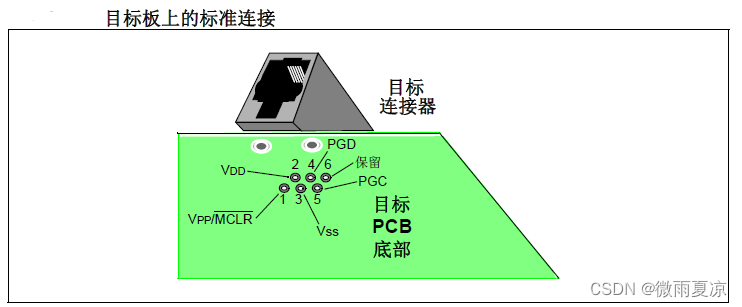

 ICD3/ICD4 与目标板的标准连接

 ​​​​​​​

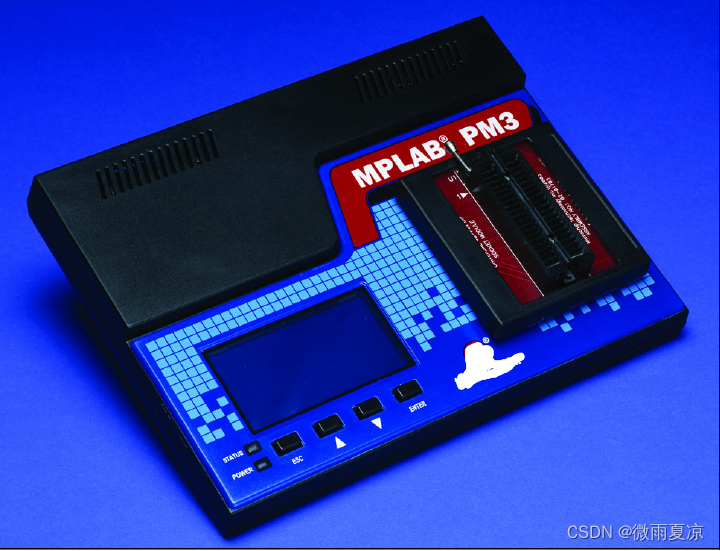

 4、量产烧录工具 PM3

上面介绍的PICkit3\PICkit4，ICD3\ICD4都是调试工具，也就是在调试程序的时候用的，当进入量产烧录时，不建议再使用以上介绍的这4种烧录器烧录，而是用专用的量产型烧录工器PM3.
