0引言
湘源控规的CAD是我们常常见到的和能从规划相关部门(或某学长/姐处转手)容易得到的城市规划用地信息。而用地规划/现状数据则是我们常用的分析基础数据。无论是在交通、土地利用等方向的研究中,可以在ArcGIS中进行分析、模拟的土地利用数据都是极为重要的基础数据。然而,许多湘源控规的CAD文件无法方便的转入ArcGIS,这往往与CAD制作者的技法、习惯和软件版本都有联系,与其费劲整理不如直接导入!今天就介绍湘源控规(纯CAD也可)导入ArcGIS生成可以用于分析的shapefile文件方法。
1导入的逻辑
首先在cad中将用地按照类型整理到各个图层,并生成用地的边线(由于ArcGIS无法读取部分湘源控规绘制地用地块),将Polyline文件在ArcGIS中打开,转为ShapeFile,保留图层信息,作为用地的类型属性。
CAD块→CAD边线→ArcGIS(Polygon)→ShapeFile文件
2导入的步骤

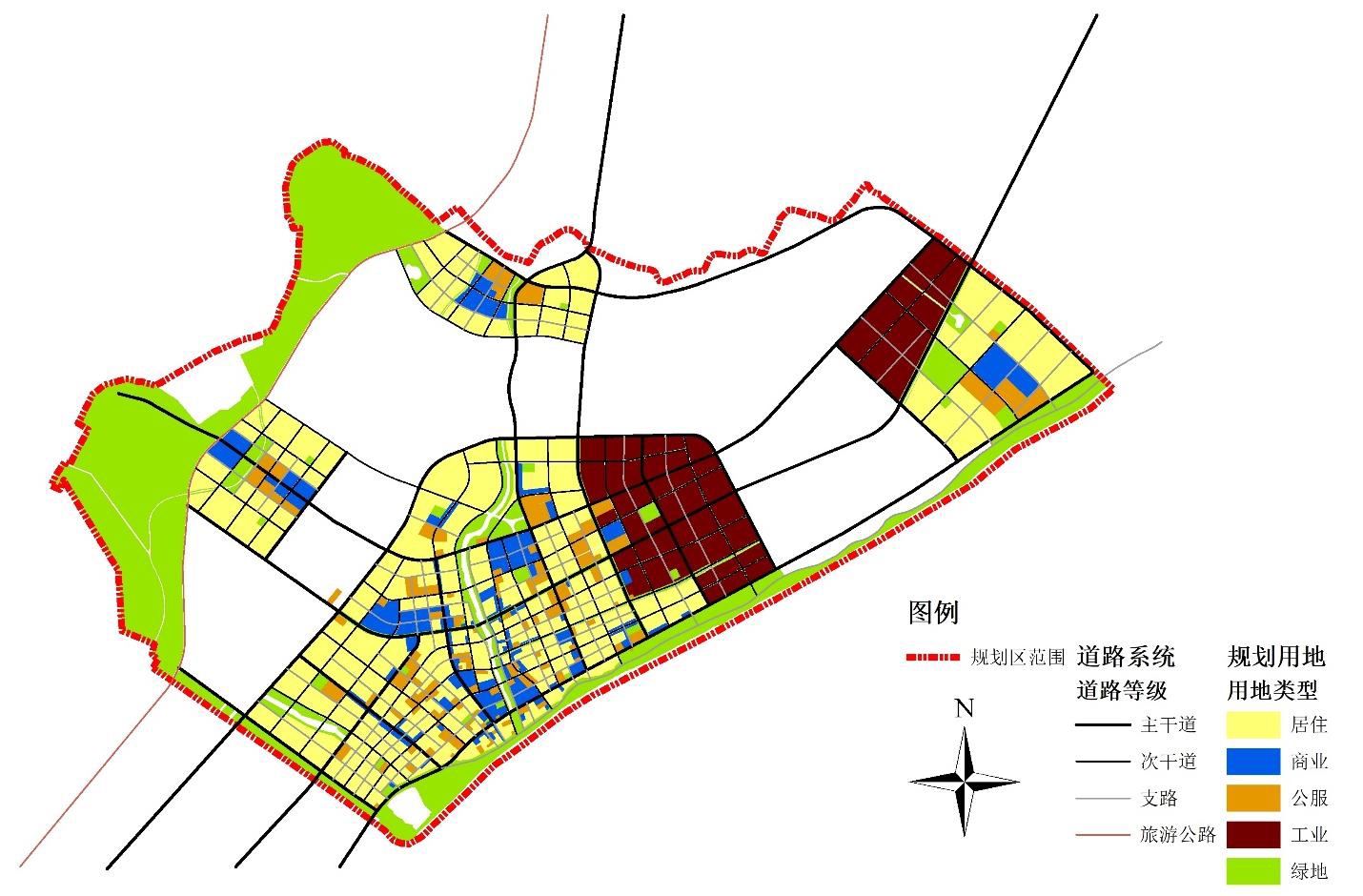

- Step1:在cad中新建各种用地的边线图层(用于保存各类用地的边线,也是导入的主要东西)。如图,笔者进行研究时将 城乡用地分类划分成了5个大类,分别是R(居住)、B&#x
