摁键控制LED灯(FPGA)

提示：以下是本篇文章正文内容，下面案例可供参考

---

一、实验要求

1.无按键按下时，LED灯全灭；
2.按键1按下时，LED灯显示.自右向左的流水效果；
3.按键2按下时，LED灯显示自左向右的流水效果；
4.按键3按下时，四个LED灯同时闪烁
5.按键4按下时，LED灯全亮

二、实验原理

如图1所示，本实验使用四个按键开关控制四个LED灯

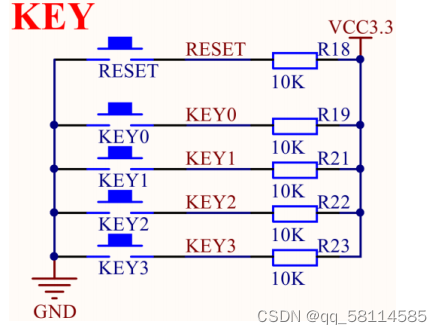

图 1 按键电路原理图

如上图所示，开发板上的5个按键未按下时，输出高电平，按下后，输出低电平。本实验中，系统时钟、复位按键、按键和LED灯的管脚如下表所示

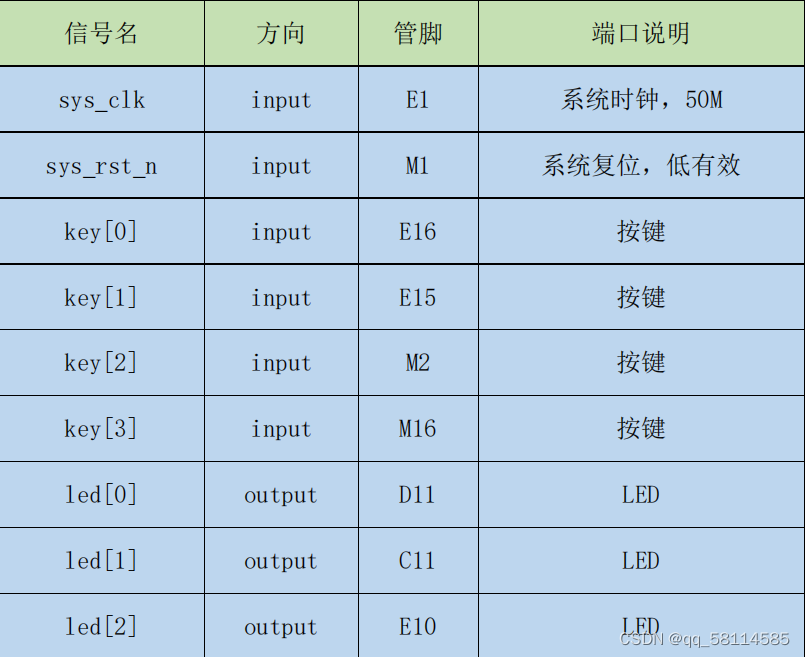

图 2 触摸按键控制LED管脚分配图

LED在流水效果和闪烁效果在时间间隔均为0.2秒，因此需要在程序中定义一个0.2s的计数器，即每隔0.2s，状态计数器加一。根据当前按键的状态选择不同的显示模式，不同的显示模式下四个led灯的亮灭随状态计数器的值改变，从而呈现出不同的显示效果。

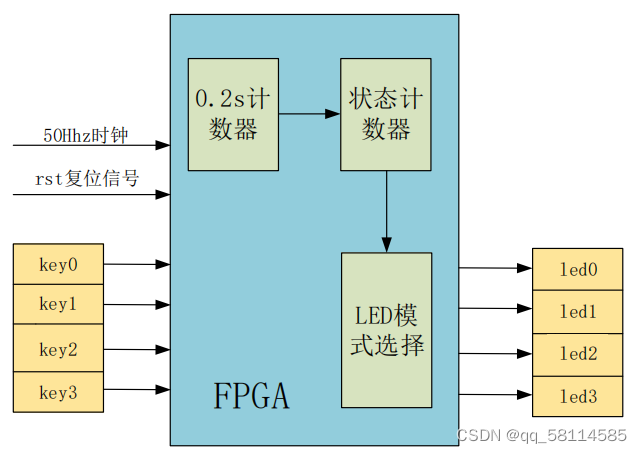

图 3 系统框图

二、代码

1.按键控制led模块的代码如下所示：

module key_led (
	input sys_clk , //50Mhz系统时钟
	input sys_rst_n, //系统复位，低有效
	input [3:0] key, //按键输入信号

	output reg [3:0] led //LED输出信号
);

	//reg define
	reg	[23:0] 	cnt;
	reg 	[1:0] 	led_control;

	//用于计数0.2s的计数器
	always @ (posedge sys_clk or negedge sys_rst_n) begin
		if
