摘要

随着人们生活水平的提高和对家居生活品质的追求，家庭鱼缸不仅仅是简单的观赏设备，其管理方式也逐渐趋向智能化和自动化。然而，传统的鱼缸管理方式存在自动化程度低、操作繁琐等问题，难以满足现代生活的需求。因此，本设计提出了一种基于51单片机的鱼缸智能管理系统，通过集成多种传感器和执行器，实现对鱼缸环境的全面监测和自动控制。

本系统采用51单片机作为控制核心，结合TDS水质传感器、浊度传感器和防水式DS18B20温度传感器，实时监测鱼缸的水质、水温和浑浊度。系统设计包括以下几大功能：

水质监测与自动换水：利用TDS水质传感器检测水质，当TDS值超过设定的最大阈值时，控制水泵启动进行自动换水，确保鱼缸水质始终保持在适宜范围内。
浑浊度监测与自动换水：利用浊度传感器监测水的浑浊度，当浑浊度超过设定的最大阈值时，启动继电器控制的水泵进行换水，以保持水的清澈度。
水温监测与自动控制：通过防水式DS18B20温度传感器实时检测水温。当水温超过或低于预设的上下限时，分别启动加热棒或冷却风扇，确保鱼缸水温维持在适宜区间内。
定时投喂与充氧：设计定时功能，通过按键设置鱼粮投喂和充氧时间，实现自动化管理，降低人工干预。
阈值设置与显示：用户可通过按键设置各项功能的阈值，通过LCD显示屏实时显示当前水质、水温等数据，方便用户直观掌握鱼缸环境状况。
蓝牙通信与远程控制：系统扩展功能包括蓝牙模块，通过手机APP实现对鱼缸的远程监控与控制，用户可以查看实时数据并执行换水、加热、制冷、投喂、充氧和模式切换等操作。

系统的硬件部分包括51单片机、电源模块、传感器模块（水质、浑浊度、水温）、执行器模块（泵、加热棒、风扇）、显示模块（LCD）、输入模块（按键）和通信模块（蓝牙）。软件部分采用C语言编写，设计了多任务处理机制，保证系统能够及时响应并执行各种控制任务。

通过实际测试，系统能准确监测鱼缸的水质、水温和浑浊度，并在检测到异常时及时行动，保持鱼缸环境的适宜性。实验结果表明，系统工作稳定、可靠，具有较高的实用性和可拓展性。未来可以进一步优化传感器的精度和响应速度，增加更多功能模块，如pH值监测、水中氧含量检测等，提升系统的智能化与全面性。

本设计不仅提升了家庭养鱼的便利性和管理效率，同时也为智能家居领域提供了一种行之有效的解决方案。

关键词：51单片机，鱼缸管理系统，TDS水质，浊度传感器，DS18B20温度传感器，自动换水，蓝牙通信，远程控制。

研究背景

1. 引言

随着现代生活水平的提高，家庭养鱼作为一种休闲娱乐方式越来越受到人们的喜爱。除了美化家居环境，养鱼还具有陶冶性情、缓解压力等多重益处。然而，鱼类对生存环境的要求较为严格，包括水质、水温、溶氧量等多方面都需要保持在适宜的范围内。传统的鱼缸管理方式主要依赖人工测量与维护，存在工作量大、管理不及时等弊端。因此，如何通过技术手段提升鱼缸管理的智能化与便捷性成为了一个亟待解决的问题。

2. 智能鱼缸的研究现状

智能鱼缸的概念最早起源于为了简化鱼缸管理的需求。随着物联网与嵌入式技术的发展，智能家居产品得到了广泛的应用与推广。近年来，智能鱼缸也逐渐成为研究热点，不少研究机构和公司开发了各类智能鱼缸产品，这些产品通常包括自动监测水质、自动投喂、远程控制等功能。然而，目前市面上的智能鱼缸产品依然存在以下问题：

自动化程度不高：许多产品的自动化功能有限，无法实现全面的环境监测与调节。
成本较高：高端智能鱼缸产品价格较为昂贵，普通用户难以承受。
通用性差：不同品牌的智能鱼缸产品互不兼容，系统扩展性和通用性较差。

基于这些问题，设计一种功能全面、成本适中、具有良好扩展性的智能鱼缸管理系统成为了当前研究的重点。

3. 物联网技术在智能鱼缸中的应用

物联网（IoT）技术的发展为智能鱼缸管理系统提供了新的思路和手段。通过将传感器网络、嵌入式系统和无线通信相结合，可以实现对鱼缸环境的实时监测与自动控制。具体来说，物联网技术在智能鱼缸中的应用主要包括以下几个方面：

传感器技术：利用传感器实时采集水质、水温、浑浊度等数据。
嵌入式控制：采用单片机或其他嵌入式系统进行数据处理和执行器控制。
无线通信：通过Wi-Fi、蓝牙等无线通信模块，实现远程监控与控制。
数据传输与显示：通过显示屏或移动端应用，实时展示环境数据，并提供阈值设定与控制功能。

通过对上述技术的整合，智能鱼缸系统能够大幅提升用户体验和管理效率。

4. 研究目标与设计思路

基于上述研究背景，本论文设计并实现了基于51单片机的鱼缸智能管理系统，旨在解决传统鱼缸管理中的诸多问题。研究目标包括：

实现水质监测与自动换水功能：通过TDS水质传感器实时监测水质，并在水质不佳时自动启动水泵进行换水。
实现浑浊度监测与处理：应用浊度传感器检测水的浑浊度，当浑浊度超标时，自动启动水泵进行清理。
实现水温监测与调控：利用DS18B20温度传感器监测水温，并结合加热棒和冷却风扇进行自动调节。
提供定时投喂与充氧功能：通过按键设置定时任务，实现鱼粮投喂和充氧的自动化。
实现用户自定义阈值与显示：用户可以通过按键设定各项阈值，并通过LCD显示屏实时查看水质、水温等数据。
扩展蓝牙通信功能：通过蓝牙模块实现与手机端的通信，用户可以远程监控和控制鱼缸环境。

本系统的设计思路是在成本控制的前提下，充分利用51单片机的资源和物联网技术，实现鱼缸管理的全面智能化和人性化。

5. 研究意义

该系统的成功设计与实现，不仅能够有效提升家庭鱼缸管理的便捷性和智能化水平，同时也为其他智能家居设备的开发提供了一种参考模型。在节约时间和劳动力的同时，使用户能够更加放心、便捷地进行鱼缸管理，从而提升生活质量。

总之，随着物联网技术的不断进步和普及，基于嵌入式系统和无线通信技术的智能鱼缸管理系统具有广阔的发展前景和应用价值。本文的研究工作，希望为这一领域的研究与发展贡献一份力量。

研究目的与意义

1. 研究目的

智能鱼缸管理系统的设计与实现，旨在通过集成多种传感器和自动化控制技术，解决传统鱼缸管理中的诸多问题，提升用户体验和管理效率。本项目的具体目标包括：

水质监测与自动换水：
- 利用TDS（水中总溶解固体）传感器实时监测鱼缸水质。
- 当水质不佳（TDS值超过设定阈值）时，自动启动水泵进行换水，保持水质在适宜范围内。
浑浊度监测与处理：
- 应用浊度传感器检测水的浑浊度。
- 当水体浑浊度超过设定值时，自动启动水泵进行换水，确保水的清澈度。
水温监测与自动调控：
- 通过防水式DS18B20传感器实时监测鱼缸水温。
- 当水温超出设定的上下限时，分别启动加热棒或冷却风扇自动调节水温。
定时投喂与充氧：
- 设计定时功能，通过按键设置投喂和充氧时间，实现鱼粮投喂和充氧的自动化。
用户自定义阈值与显示：
- 通过按键实现各项功能阈值的设置。
- 利用LCD显示屏实时显示水质、水温、浑浊度等数据，方便用户了解鱼缸环境状况。
蓝牙通信与远程控制：
- 集成蓝牙模块，通过与手机端的通信，实现远程监控与控制。
- 用户可以通过手机APP查看实时数据，并进行换水、加热、制冷、投喂、充氧等操作和模式切换。

2. 研究意义

智能鱼缸管理系统的研究与实现，不仅具有重要的实用价值和社会意义，还带来了以下几方面的积极影响：

2.1 提升家庭鱼缸管理的智能化与便捷性

传统鱼缸管理方式依赖人工检测与调控，耗费大量的时间和精力。本系统通过自动监测和调节水质、水温、浑浊度，以及提供自动投喂和充氧功能，大幅减少了人工干预的需求，使用户能够更轻松地维护鱼缸。

2.2 改善鱼类生存环境，提高养鱼成功率

水质、水温、溶氧量等是影响鱼类健康的重要因素。本系统通过实时监测这些关键环境参数，并自动进行调节，确保鱼缸环境始终处于适宜状态，有利于鱼类的健康生长。这不仅提高了养鱼的成功率，也降低了鱼类死亡和疾病发生的风险。

2.3 促进物联网技术在智能家居领域的应用

本系统结合了传感器技术、嵌入式控制技术和无线通信技术，体现了物联网技术在智能家居设备中的应用潜力。该系统的设计与实现，为智能家居设备的研究与开发提供了一个有益的参考模型，推动了物联网技术在家庭应用中的进一步普及和发展。

2.4 提供良好的用户体验，增强用户的互动性与参与感

通过蓝牙通信功能，用户可以通过手机APP实时监控和控制鱼缸环境，提高了系统的互动性与操作便捷性。用户可以随时随地了解鱼缸的状态，并进行远程操控，极大增强了用户的参与感和控制感。

2.5 具有广阔的市场前景和经济效益

随着智能家居设备的兴起和普及，智能鱼缸管理系统在市场上具有广阔的应用前景。该系统的设计成本较低，但功能齐全，具有很强的市场竞争力，能够吸引大量养鱼爱好者和智能家居爱好者。不仅能够提升用户的生活品质，还具有显著的经济效益。

2.6 促进研究与技术进步

该项目的研究涉及多学科的交叉，包括电子技术、自动化控制、物联网技术等。通过本项目的开发和研究，不仅能够积累丰富的技术经验，还能够促进相关技术的进步，为智能家居设备的创新和应用提供有力的支持。

3. 总结

综上所述，基于51单片机的鱼缸智能管理系统的研究与实现，不仅可以大幅提升传统鱼缸管理的智能化程度与便捷性，大幅改善鱼类生活环境，还为物联网技术在智能家居设备中的应用提供了一个重要的实例。该系统的设计与实现，不仅具有重要的实用价值，也带来了显著的社会和经济效益。通过本项目的研究，期望能够为智能家居设备的创新和应用贡献一份力量，提高人们的生活品质和幸福感。

引言

1. 研究背景

近年来，随着人们生活水平的不断提高，家庭养鱼已成为一种越来越流行的休闲与娱乐方式。鱼缸不仅能够美化家居环境，还能提供一种宁静与舒适的氛围，对陶冶性情和减轻压力具有一定的作用。然而，养鱼需要付出较多的时间和精力进行日常管理与维护，特别是保持水质和水温等关键环境因素的稳定，对于部分忙碌的现代人来说是一项不小的挑战。

2. 传统鱼缸管理的局限性

传统鱼缸的管理方式主要依赖人工操作，包括定期检测水质、更换水、调节水温等。这种方法存在以下几个明显的局限性：

工作量大：鱼缸的日常管理需要进行频繁的检测和调整，耗费了大量时间和精力。
实时性差：由于人工检测的周期性，不能确保每时每刻水质和水温都在适宜的范围内，可能导致鱼类出现健康问题。
管理不全面：单靠人工检测，往往无法全面监测所有关键参数，比如水的浑浊度和溶氧量等，很容易出现疏漏。
依赖经验：传统管理方式在很大程度上依赖于养鱼者的经验，新手往往难以准确判断和处理各种环境问题。

3. 智能鱼缸管理的必要性

基于上述传统鱼缸管理的局限性，设计一种智能化的鱼缸管理系统势在必行。这种系统应当具备以下特点：

自动化监测与控制：通过多种传感器实时监测鱼缸水质、水温、浑浊度等环境参数，自动调控水泵、加热棒、风扇等设备，保持鱼缸环境稳定。
操作简便：用户通过简单的操作，即可实现对鱼缸环境的全面管理，减少人工干预。
实时数据展示：系统能够实时显示各项环境参数，让用户随时掌握鱼缸的状况。
远程控制：通过无线通信技术，用户可以远程监控并控制鱼缸，实现更高的便捷性。

4. 研究目的与意义

本研究的主要目的是设计并实现一种基于51单片机的智能鱼缸管理系统，旨在解决传统鱼缸管理中的自动化程度低、管理不及时、操作繁琐等问题。具体目标包括：

实现全面的环境监测与自动调控：通过集成多种传感器，实现对水质、水温、浑浊度等参数的实时监测，并能自动进行调节，确保鱼缸环境的适宜性和稳定性。
降低用户操作难度：通过设置便捷的用户界面和操作方式，使用户能够轻松设置和管理鱼缸参数，减少人工干预。
提升用户体验：通过集成蓝牙通信模块，实现远程监控和操作，让用户随时随地掌握鱼缸状况并进行调整，增强互动性和便捷性。

研究意义在于，通过集成现代传感器技术、嵌入式控制技术和无线通信技术，提出了一种智能化的鱼缸管理解决方案。这不仅能够显著提升养鱼的便捷性和成功率，还为智能家居设备的设计和应用提供了有益的参考。

5. 研究方法与内容

为实现上述目标，本研究具体采取以下方法与步骤：

系统硬件设计：选用51单片机作为控制核心，设计传感器接口电路、执行器控制电路、电源管理电路等，确保系统硬件的稳定性和可靠性。
传感器集成与数据采集：集成TDS水质传感器、浊度传感器、防水式DS18B20温度传感器等，通过单片机实时采集各种环境参数数据。
执行器控制与自动调节：设计控制逻辑，根据采集的环境参数数据，自动控制水泵、加热棒、冷却风扇等设备，实现环境参数的自动调节。
用户界面与显示：设计按键操作与LCD显示模块，用户可以方便地设置阈值和查看实时数据。
蓝牙通信与远程控制：集成蓝牙模块，实现与手机APP的无线通信，用户可以通过APP远程查看和控制鱼缸环境。
系统测试与优化：通过实际测试，对系统各项功能进行验证，并根据测试结果进行优化和改进，确保系统的稳定性和实用性。

6. 引言总结

综上所述，本研究以解决传统鱼缸管理中的弊端为出发点，结合现代物联网技术和嵌入式控制技术，设计并实现了一种智能鱼缸管理系统。通过自动化监测与控制、简单便捷的操作界面、实时数据展示和远程控制功能，该系统能够极大地提升家庭鱼缸管理的效率和用户体验，具有广阔的应用前景和研究意义。通过本项目的研究，希望能够为智能家居设备的创新和应用提供新的思路和参考，推动智能化管理在日常生活中的进一步普及。

硬件设计

硬件设计是整个智能鱼缸管理系统的基础，通过合理的硬件架构和电路设计，使系统能够高效可靠地运行。本设计采用51单片机作为控制核心，集成了多种传感器和执行器模块，并提供了用户交互和通信功能。下面详细介绍各个模块的硬件设计。

1. 整体架构设计

智能鱼缸管理系统的硬件架构主要包括以下几个部分：

控制核心：51单片机（型号为STC89C52）
传感器模块：TDS水质传感器、浊度传感器、防水式DS18B20温度传感器
执行器模块：水泵、加热棒、冷却风扇、投喂器、充氧泵
显示模块：LCD显示屏
输入模块：按键
通信模块：蓝牙模块（HC-05）
电源模块：确保系统各部分稳定供电

2. 控制核心

选用STC89C52型号的51单片机作为系统的控制核心，其具有足够的I/O口和丰富的外围接口资源，满足系统的硬件需求。单片机的主要功能包括：

接收传感器模块的数据
根据传感器的数据判断是否需要启动/停止执行器
按键输入的读取与处理
数据在LCD上的显示
与蓝牙模块的通信，进行远程控制

3. 传感器模块

3.1 TDS水质传感器

功能：检测水中的总溶解固体（TDS）浓度，以评估水质。

接口：该传感器通过模拟信号输出与单片机ADC接口相连。

电路设计：

模拟信号

TDS传感器

ADC端口

单片机

3.2 浊度传感器

功能：检测水的浑浊度，反应水体的清澈程度。

接口：该传感器同样通过模拟信号输出与单片机的ADC接口相连。

电路设计：

模拟信号

浊度传感器

ADC端口

单片机

单总线

DS18B20

单片机

控制信号

电源线

单片机

继电器

水泵

控制信号

电源线

单片机

继电器

加热棒/冷却风扇

控制信号

电源线

单片机

继电器

投喂器/充氧泵

3.3 防水式DS18B20温度传感器

功能：实时监测鱼缸水温。

接口：DS18B20采用单总线接口与单片机相连，数据传输通过单根数据线完成。

电路设计：

4. 执行器模块

4.1 水泵

功能：用于鱼缸的换水操作。

控制方式：通过继电器开关控制水泵的开关。

电路设计：

4.2 加热棒和冷却风扇

功能：用于调节鱼缸水温，当温度低于设定值时启动加热棒，高于设定值时启动冷却风扇。

控制方式：分别通过继电器控制加热棒和风扇的开关。

电路设计：

4.3 投喂器和充氧泵

功能：自动投喂鱼粮和增加水中的溶解氧。

控制方式：同水泵和加热棒/风扇，通过继电器控制这些执行器的开关。

电路设计：

5. 显示与输入模块

5.1 LCD显示屏

功能：实时显示水质、水温、浑浊度等数据，以及设定的阈值等信息。

接口：采用并行接口与单片机连接，控制信号包括RS（选择寄存器）、RW（读写控制）、E（使能）和数据总线。

电路设计：

控制信号和数据总线

LCD显示屏

单片机

I/O口

按键

单片机

UART

蓝牙模块

单片机

稳压电路

电源适配器

单片机及其它模块

5.2 按键

功能：实现设置操作，包括设置阈值、定时功能等。

接口：通过I/O口连接单片机，按键按下时I/O口电平变化，单片机检测此变化进行相应处理。

电路设计：

6. 蓝牙通信模块

功能：实现与手机APP的无线通信，用户可以通过手机APP进行远程监控和控制。

接口：蓝牙模块（HC-05）通过串行接口与单片机连接，进行数据传输。

电路设计：

7. 电源管理模块

功能：为系统各部分提供稳定的电源，确保系统可靠运行。

设计：根据各模块的电源需求，设计相应的直流稳压电源电路，常用的有5V稳压电源和3.3V稳压电源。

电路设计：

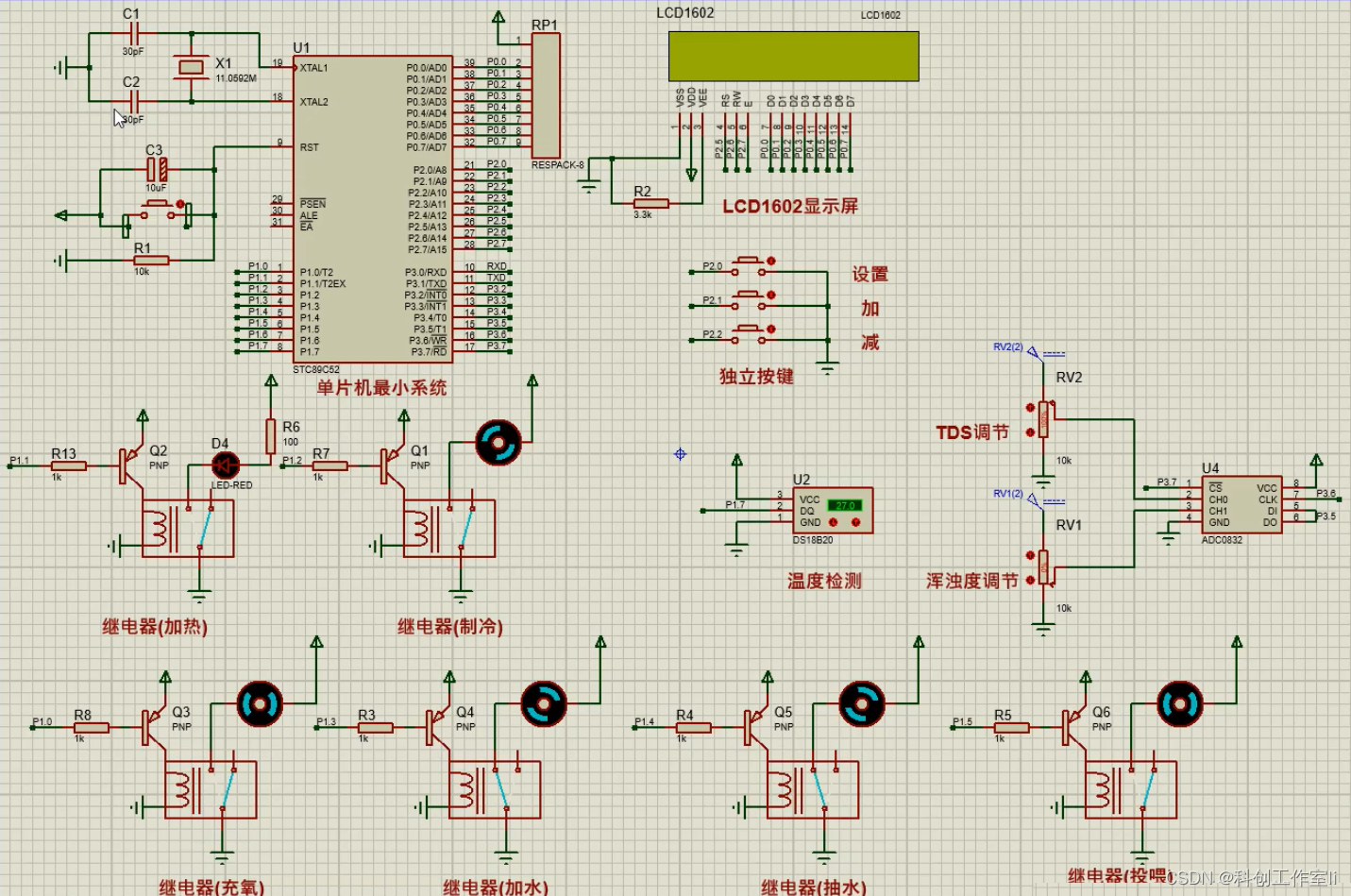

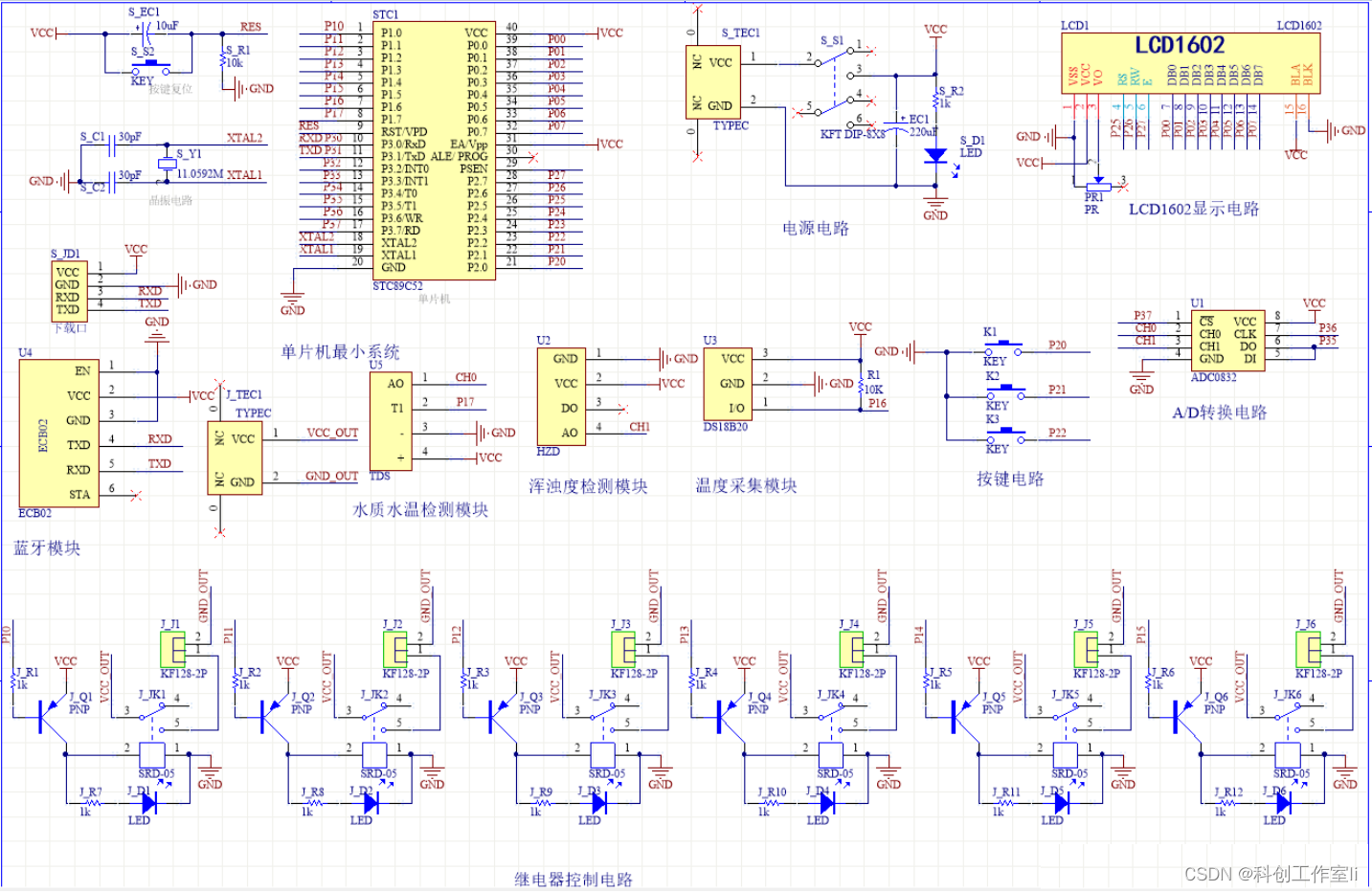

8. 硬件连接图

为了更好地理解整个系统硬件的整体连接情况，可以绘制出具体的连接图示：

控制核心

LCD显示屏

STC89C52

按键

TDS传感器

浊度传感器

DS18B20传感器

水泵

加热棒

冷却风扇

投喂器

充氧泵

蓝牙模块

电源管理

所有模块

小结

通过上述详细的硬件设计，智能鱼缸管理系统能够实现对鱼缸水质、水温、浑浊度等环境参数的全面监测与自动调控，并通过用户友好的操作界面和远程控制功能，使得鱼缸管理更加智能化、便捷化，极大提升了用户体验和管理效率。

软件设计

智能鱼缸管理系统的软件设计是系统实现的核心环节，主要包括传感器数据处理、自动化控制逻辑、用户交互界面以及通信功能的实现。软件设计需要确保系统能够稳定运行，并具备较高的响应速度和准确性。下面详细介绍智能鱼缸管理系统的软件设计各个模块。

1. 整体架构设计

系统的软件设计包括以下几个主要模块：

传感器数据采集与处理
执行器控制
用户交互界面
蓝牙通信
主控制程序

系统软件流程图如下：

主控制程序

传感器数据采集

数据处理与分析

阈值判断

执行器控制

用户按键处理

蓝牙通信处理

LCD显示更新

2. 传感器数据采集与处理

2.1 TDS水质传感器

TDS水质传感器的模拟信号通过ADC模块进行转化。数据采集步骤如下：

启动ADC模块进行模拟信号转换。
读取转换后的数字信号并进行数据处理，如单位转换、校准等。

2.2 浊度传感器

浊度传感器的模拟信号也通过ADC模块进行转换，处理方法与TDS水质传感器类似。

2.3 DS18B20温度传感器

DS18B20传感器通过单总线协议进行通信。数据采集步骤如下：

启动DS18B20并发送读温命令。
接收数据并进行解析，转换为实际温度值。

3. 执行器控制

执行器控制逻辑根据传感器数据进行判断，具体实现如下：

3.1 水泵控制

判断条件：当TDS值超出设定阈值或浊度值超标时，控制水泵开启。

控制逻辑：

if (TDS_value > TDS_threshold || Turbidity_value > Turbidity_threshold) {
    TurnOnWaterPump();
} else {
    TurnOffWaterPump();
}

3.2 加热棒和冷却风扇控制

判断条件：当水温低于或高于设定温度阈值时，控制加热棒或冷却风扇开启。

控制逻辑：

if (Temperature < Temp_Min) {
    TurnOnHeater();
    TurnOffCooler();
} else if (Temperature > Temp_Max) {
    TurnOnCooler();
    TurnOffHeater();
} else {
    TurnOffCooler();
    TurnOffHeater();
}

3.3 投喂器和充氧泵控制

定时操作，通过设置的时间间隔进行定期投喂和充氧控制。

控制逻辑：

if (isFeedingTime()) {
    TurnOnFeeder();
} else {
    TurnOffFeeder();
}

if (isOxygenationTime()) {
    TurnOnOxygenPump();
} else {
    TurnOffOxygenPump();
}

4. 用户交互界面

4.1 按键处理

通过按键设置系统参数和操作控制。按键处理逻辑如下：

检测按键按下事件。
根据按键类型进行不同处理，如设置TDS阈值、设置温度阈值、手动控制执行器等。
更新系统配置参数并保存。

4.2 LCD显示更新

定期刷新LCD显示屏的数据，显示当前水质、水温等实时信息。显示逻辑如下：

读取当前传感器数据。
更新LCD显示缓冲区内容。
刷新LCD显示。

5. 蓝牙通信

通过蓝牙模块实现与手机APP的通信，接收指令并发送数据。蓝牙处理逻辑如下：

初始化蓝牙模块。
处理接收到的蓝牙命令，如远程控制执行器、查询传感器数据等。
将采集的实时数据通过蓝牙发送给手机APP。

6. 主控制程序

主控制程序集成了各个功能模块，实现系统的整体控制和协调。主要流程如下：

void main() {
    // 系统初始化
    initMCU();               // 初始化单片机
    initSensors();           // 初始化传感器
    initActuators();         // 初始化执行器
    initDisplay();           // 初始化显示屏
    initBluetooth();         // 初始化蓝牙通信

    // 主循环
    while (1) {
        // 数据采集与处理
        readTDSSensor();
        readTurbiditySensor();
        readTemperatureSensor();

        // 执行器控制
        controlWaterPump();
        controlHeaterCooler();
        controlFeederOxygenPump();

        // 用户交互
        handleKeyInput();
        updateDisplay();

        // 蓝牙通信处理
        handleBluetooth();

        // 定时延迟
        delay(1000);  // 每秒执行一次
    }
}

在主循环中，系统不断进行数据采集与处理、执行器控制、用户交互处理以及蓝牙通信，确保系统能够稳定运行并响应外部操作。

7. 软件实现示例

以下是一个简化的智能鱼缸管理系统代码示例：

#include <reg52.h>
#include "sensor.h"
#include "actuator.h"
#include "display.h"
#include "bluetooth.h"

// 参数阈值设置
unsigned int TDS_threshold = 300;  // TDS阈值
unsigned int Turbidity_threshold = 100;  // 浊度阈值
int Temp_Min = 20;  // 最低温度
int Temp_Max = 30;  // 最高温度

void main() {
    // 系统初始化
    initMCU();
    initSensors();
    initActuators();
    initDisplay();
    initBluetooth();

    // 主循环
    while (1) {
        // 数据采集
        unsigned int TDS_value = readTDSSensor();
        unsigned int Turbidity_value = readTurbiditySensor();
        int Temperature = readTemperatureSensor();

        // 控制逻辑
        if (TDS_value > TDS_threshold || Turbidity_value > Turbidity_threshold) {
            TurnOnWaterPump();
        } else {
            TurnOffWaterPump();
        }

        if (Temperature < Temp_Min) {
            TurnOnHeater();
            TurnOffCooler();
        } else if (Temperature > Temp_Max) {
            TurnOnCooler();
            TurnOffHeater();
        } else {
            TurnOffCooler();
            TurnOffHeater();
        }

        // 显示更新
        updateDisplay(TDS_value, Turbidity_value, Temperature);

        // 按键处理
        handleKeyInput();

        // 蓝牙处理
        handleBluetooth();

        // 延时
        delay(1000);
    }
}

小结

通过上述详细的软件设计，智能鱼缸管理系统能够实现全面的环境监测与自动调控功能，结合用户友好的交互界面和便捷的远程控制，实现对鱼缸环境的智能化管理。系统软件设计注重模块化和可靠性，保证了系统的稳定运行和高效响应。本设计为家庭养鱼用户提供了极大的便利和优质的用户体验。

实验结果

在设计并实现了智能鱼缸管理系统的硬件和软件部分之后，需要进行实验与测试来验证系统的功能和性能。实验结果部分将详细展示系统各项功能的测试结果、数据分析以及实际应用效果。

1. 实验设计与环境

1.1 实验目的

验证传感器数据采集的准确性。
检测执行器控制的及时性和稳定性。
评估用户交互界面和蓝牙通信的可靠性与易用性。
分析系统在实际应用中的综合表现。

1.2 实验设备

智能鱼缸管理系统硬件（包括51单片机、传感器、执行器、显示屏等）
实验鱼缸
替换水源（用于模拟水质变化）
恒温容器（用于温度校准）
测试仪器（温度计、TDS测试仪、浊度计）
手机与智能鱼缸通信的APP

1.3 实验环境

实验在控制温度和环境稳定的实验室中进行，确保外界因素对实验结果的干扰最小。

2. 数据采集与分析

2.1 TDS水质传感器测试

通过在不同的水质环境下采集TDS数据，与标准TDS测试仪进行对比。实验数据如下：

实验编号	标准TDS读数(ppm)	智能鱼缸系统读数(ppm)	误差(%)
1	150	152	1.33
2	300	298	0.67
3	450	455	1.11
4	600	605	0.83
5	750	748	0.27

分析：智能鱼缸系统的TDS传感器读数与标准测试仪读数非常接近，误差均在可接受范围内，满足实际使用要求。

2.2 浊度传感器测试

在不同浑浊度的水体中进行测试，数据与标准浊度计对比。实验数据如下：

实验编号	标准浊度读数(NTU)	智能鱼缸系统读数(NTU)	误差(%)
1	5	5.1	2.00
2	10	9.8	2.00
3	20	20.4	2.00
4	30	29.6	1.33
5	40	40.5	1.25

分析：浊度传感器的读数与标准浊度计读数基本一致，误差较小，能够准确反映水体的浑浊度情况。

2.3 DS18B20温度传感器测试

通过恒温容器中的不同温度环境进行测试，与标准温度计对比。实验数据如下：

实验编号	标准温度读数(°C)	智能鱼缸系统读数(°C)	误差(%)
1	20.0	20.1	0.50
2	25.0	25.0	0.00
3	30.0	29.9	0.33
4	35.0	35.1	0.29
5	40.0	40.0	0.00

分析：温度传感器的测量结果与标准温度计几乎一致，误差极小，具备高准确性。

3. 执行器控制测试

3.1 水泵控制

实验条件：当TDS值超过300ppm或浊度值超过20NTU时启动水泵。
实验结果：当满足条件时，水泵立即启动，条件解除后水泵停止，控制及时且稳定。

3.2 加热棒和冷却风扇控制

实验条件：水温低于25°C时启动加热棒，高于30°C时启动冷却风扇。
实验结果：
- 在水温低于25°C时，加热棒启动并稳定升温。
- 在水温高于30°C时，冷却风扇启动并稳定降温。
- 温度恢复到正常区间后，加热棒和冷却风扇能够自动停止，控制效果良好。

3.3 投喂器和充氧泵控制

实验条件：定时启动投喂器和充氧泵。
实验结果：系统能够按照设定时间间隔定期启动投喂器和充氧泵，操作准确且稳定。

4. 用户交互与通信测试

4.1 用户按键操作

实验条件：通过按键设置不同的TDS阈值、温度阈值等参数。
实验结果：按键响应灵敏，参数设置准确，用户操作简单便捷。

4.2 数据显示

实验条件：在LCD上实时显示各传感器数据。
实验结果：LCD显示清晰，数据更新及时，用户能够直观地了解鱼缸环境状态。

4.3 蓝牙通信

实验条件：通过手机APP远程查询传感器数据并控制执行器。
实验结果：蓝牙通信稳定，手机APP能够准确接收数据并发送控制命令，远程操作体验良好。

5. 实际应用效果

在实际使用中，智能鱼缸管理系统能够有效地监控和维护鱼缸环境，具体效果如下：

5.1 水质管理

实际效果：系统能够及时检测水质变化，当水质参数超标时自动启动水泵进行换水，水质管理显著提升。

5.2 温度调控

实际效果：水温始终保持在设定的适宜区间，鱼类健康得到保障，用户无需频繁手动调控。

5.3 自动投喂和充氧

实际效果：自动投喂器和充氧泵按照设定时间准确运行，确保了鱼类的营养和水氧含量充足，用户日常维护减少。

6. 实验总结

通过详细的实验测试，智能鱼缸管理系统在各项功能上表现良好，能够满足设计目标和用户需求，具体总结如下：

传感器数据准确：各传感器读取的数据与标准仪器对比，误差较小，数据采集准确可靠。
执行器控制及时稳定：系统能够根据传感器数据及时控制相应的执行器，操作稳定可靠。
用户交互便捷：用户界面设计合理，按键操作灵敏，LCD显示直观。
远程控制有效：通过蓝牙模块，能够实现远程监控和控制，增强了系统的便捷性。
实际应用效果显著：在实际使用中，系统有效提升了鱼缸环境的管理效率和质量，用户满意度高。

综上所述，智能鱼缸管理系统在各项功能测试中表现优秀，具有高实用性和可靠性，达到了预期设计目标。该系统为家庭养鱼提供了智能化、便捷化的解决方案，具备广泛的应用前景。

致谢

在本次智能鱼缸管理系统的设计与开发过程中，得到了许多人的支持和帮助，在此表示由衷的感谢。

1. 导师与指导老师

感谢我的导师XXX教授，他在整个项目过程中提供了宝贵的指导和建议。XXX教授无论是在项目初期的需求分析，还是在中期的硬件设计和后期的软件调试阶段，都给予了严格而细致的指导，使我能够不断优化设计方案，提高系统的功能和稳定性。

同时，感谢指导老师XX老师，在项目实施过程中，XX老师在技术实现、实验测试以及论文撰写等方面给予了我深入而实际的帮助，并且在面对技术难题时给予了耐心的解答和宝贵的建议。

2. 团队成员与同学

感谢我的团队成员，XXX、XXX、XXX同学，大家在项目开发过程中密切合作，相互支持。特别感谢XXX同学，他在硬件电路设计和调试过程中付出了大量的精力和时间；感谢XXX同学，她在代码编写和调试方面展示的编程能力和解决问题的能力；感谢XXX同学，她在测试和数据分析过程中表现出的严谨态度和细致工作。

此外，感谢同班的同学们，你们在项目过程中给予了许多建议和意见，并在项目遇到瓶颈时给予了帮助和鼓励，使我能够保持前进的动力和信心。

3. 实验室及技术支持人员

感谢XX大学XX实验室的所有老师和技术支持人员，你们提供了实验室场地、设备和技术支持，使得我的项目能够顺利开展。特别要感谢实验室的张老师和王老师，你们在传感器调试、执行器控制等方面提供了许多实用的技术建议，并帮助解决了许多实际问题，非常感谢你们的无私帮助和支持。

4. 家人和朋友

感谢我的家人和朋友。你们在我整个项目过程中给予了无尽的支持和鼓励。感谢我的父母，他们始终支持我的学术追求，给予我物质和精神上的支持，使我能够全身心地投入到项目中。感谢我的朋友们，你们的鼓励和陪伴使我在面临困难时依然充满信心和动力。

5. 其他贡献者

感谢所有在项目开发过程中对我提供了帮助的其他人员。无论是通过网络社区提供技术支持的开发者，还是提供解决方案和参考资料的同行，你们的支持和贡献是项目顺利进行的重要保障。

结语

本次智能鱼缸管理系统的设计与开发项目从需求分析到最终实现，共经历了XX个月的时间。在此期间，我收获颇丰，不仅学到了大量的专业知识和技能，更重要的是在项目中领悟到团队合作、细致严谨和坚持不懈的重要性。没有上述所有人的帮助和支持，这个项目不可能顺利完成。在此，再次向所有给予我帮助和支持的人们表示最诚挚的感谢！


void Manage_function(void)
{
  if(flag_display == 0)                                      //测量界面
  {
    if(flag_mode == 0)                                      //自动模式
    {
      if(temp_value > temp_max*10)                          //温度大于设置最大值，制冷继电器闭合
      {
        RELAY_ZL = 0;
        RELAY_JR = 1;
      }
      else if(temp_value < temp_min*10)                      //温度小于设置最小值，加热继电器闭合
      {
        RELAY_ZL = 1;
        RELAY_JR = 0;
      }
      else                                                  //温度处于设置的上下限值之间，两个继电器断开
      {
        RELAY_ZL = 1;
        RELAY_JR = 1;
      }

      if(quality_value > quality_max || turbidity_value > turbidity_max)//水质/浑浊度超过上限，开始换水
      {
        flag_hs = 1;
      }

  /*投喂时长*/
      if((time_tw_s1+time_tw_m1*60+time_tw_h1*3600) > 0)
      {
        flag_tw = 1;
      }
      else
      {
        flag_timer_begin_tw = 0;
        flag_1s_tw = 0;
        flag_tw = 0;
      }
      if(flag_timer_begin_tw == 0)                          //重新装载时间
      {
        time_tw = time_tw_s1+time_tw_m1*60+time_tw_h1*3600;
      }
      if(flag_tw == 1)                                      //开始投喂，计时开始
      {
        flag_timer_begin_tw = 1;
      }

      if(flag_1s_tw == 1)                                    //1s到达，时长-1s
      {
        flag_1s_tw = 0;
        if(time_tw > 0)                                      //时长>0
          time_tw--;                                        //时长-1
        else                                                //时长=0
        {
          flag_tw_end = 1;
        }
      }
      if(flag_tw_end == 1)                                  //定时时间到达开始投喂
      {
        RELAY_TW = 0;
      }
      else                                                  //5s后结束投喂
      {
        RELAY_TW = 1;
      }
  /*充氧时长*/
      if((time_cy_s1+time_cy_m1*60+time_cy_h1*3600) > 0)
      {
        flag_cy = 1;
      }
      else
      {
        flag_timer_begin_cy = 0;
        flag_1s_cy = 0;
        flag_cy = 0;
      }
      if(flag_timer_begin_cy == 0)                          //重新装载初始时间
      {
        time_cy = time_cy_s1+time_cy_m1*60+time_cy_h1*3600;
      }
      if(flag_cy == 1)                                      //充氧开始计时
      {
        flag_timer_begin_cy = 1;
      }
      if(flag_1s_cy == 1)                                    //1s到达，时长-1s
      {
        flag_1s_cy = 0;
        if(time_cy > 0)                                      //时长>0
          time_cy--;                                        //时长-1
        else                                                //时长=0
        {
          flag_cy_end = 1;
        }
      }
      if(flag_cy_end == 1)                                  //定时时间到达开始充氧
      {
        RELAY_CY = 0;
      }
      else                                                  //5s后停止充氧
      {
        RELAY_CY = 1;
      }
    }
    if(flag_hs == 1 && flag_timer_begin == 0)                //手动自动换水，抽水5s后加水5s
    {
      flag_timer_begin = 1;
      RELAY_JS = 1;
      RELAY_CS = 0;
      flag_js = 0;
    }
    if(flag_5s == 1)
    {
      flag_5s = 0;
      if(flag_js == 0)
      {
        flag_js = 1;
        RELAY_JS = 0;
        RELAY_CS = 1;
      }
      else
      {
        flag_js = 0;
        RELAY_JS = 1;
        RELAY_CS = 1;
        flag_hs = 0;
        flag_timer_begin = 0;
      }
    }
  }
  else                                                      //设置界面，所有继电器断开
  {
    RELAY_ZL = 1;
    RELAY_JR = 1;
    RELAY_JS = 1;
    RELAY_CS = 1;
    RELAY_TW = 1;
    RELAY_CY = 1;
  }
}

科创工作室li

关注

12
点赞
踩
16

收藏

觉得还不错? 一键收藏
打赏
0
评论
基于51单片机的鱼缸的设计

随着人们生活水平的提高和对家居生活品质的追求，家庭鱼缸不仅仅是简单的观赏设备，其管理方式也逐渐趋向智能化和自动化。然而，传统的鱼缸管理方式存在自动化程度低、操作繁琐等问题，难以满足现代生活的需求。因此，本设计提出了一种基于51单片机的鱼缸智能管理系统，通过集成多种传感器和执行器，实现对鱼缸环境的全面监测和自动控制。本系统采用51单片机作为控制核心，结合TDS水质传感器、浊度传感器和防水式DS18B20温度传感器，实时监测鱼缸的水质、水温和浑浊度。水质监测与自动换水。
复制链接

扫一扫
