基于STM32的智能手环控制系统设计

基于STM32的智能手环控制系统设计

一、引言

随着智能穿戴设备的普及,智能手环作为其中的一种,以其便携、实用、多功能等特点,受到了广大用户的喜爱。本设计基于STM32单片机,通过集成多种传感器和模块,实现了心率、血氧、体温的测量,计步功能,卡路里和运动里程的计算,以及数据的显示、报警和传输等功能,为用户提供了一种全面、精准的健康监测解决方案。

二、系统概述

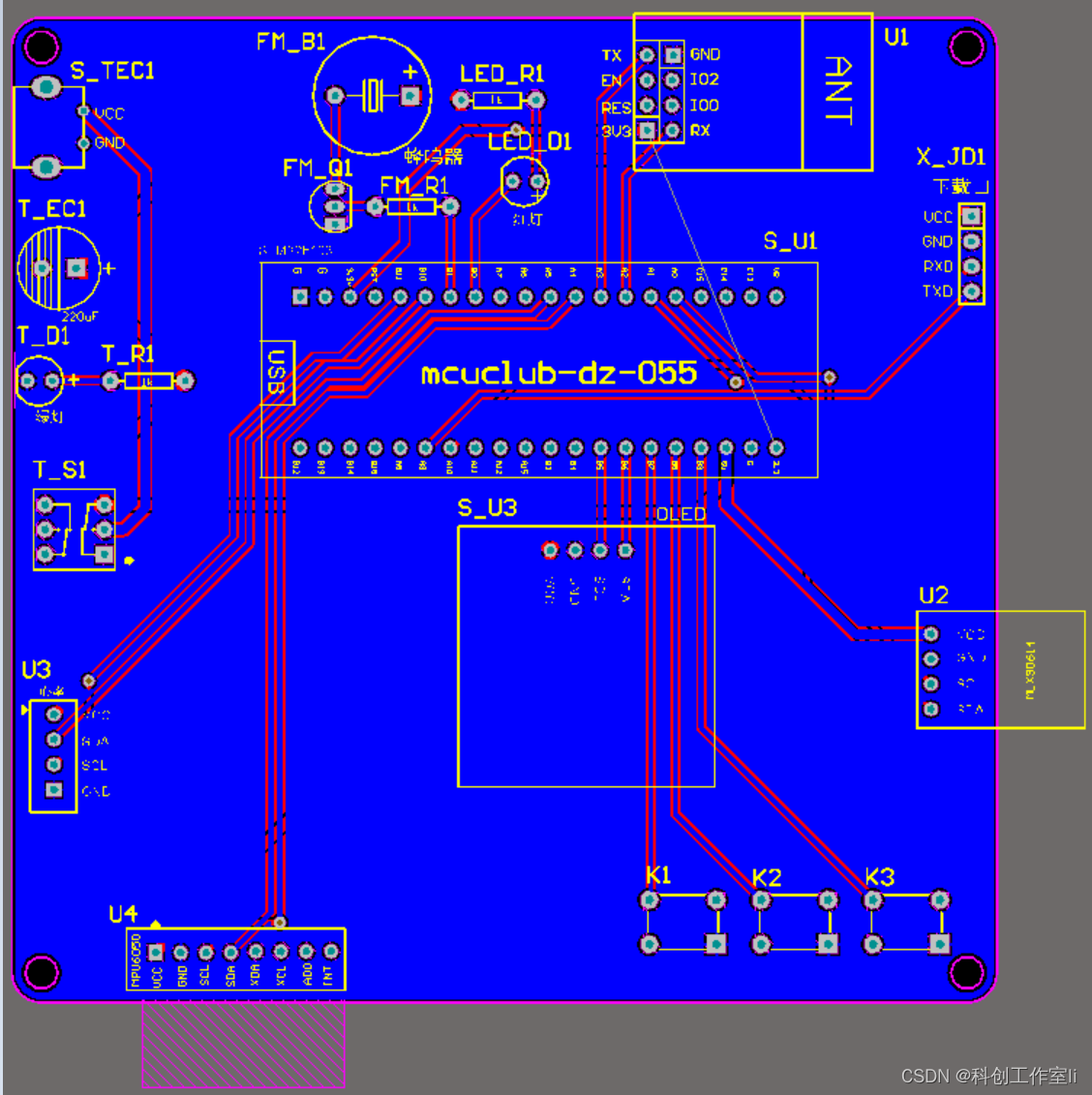

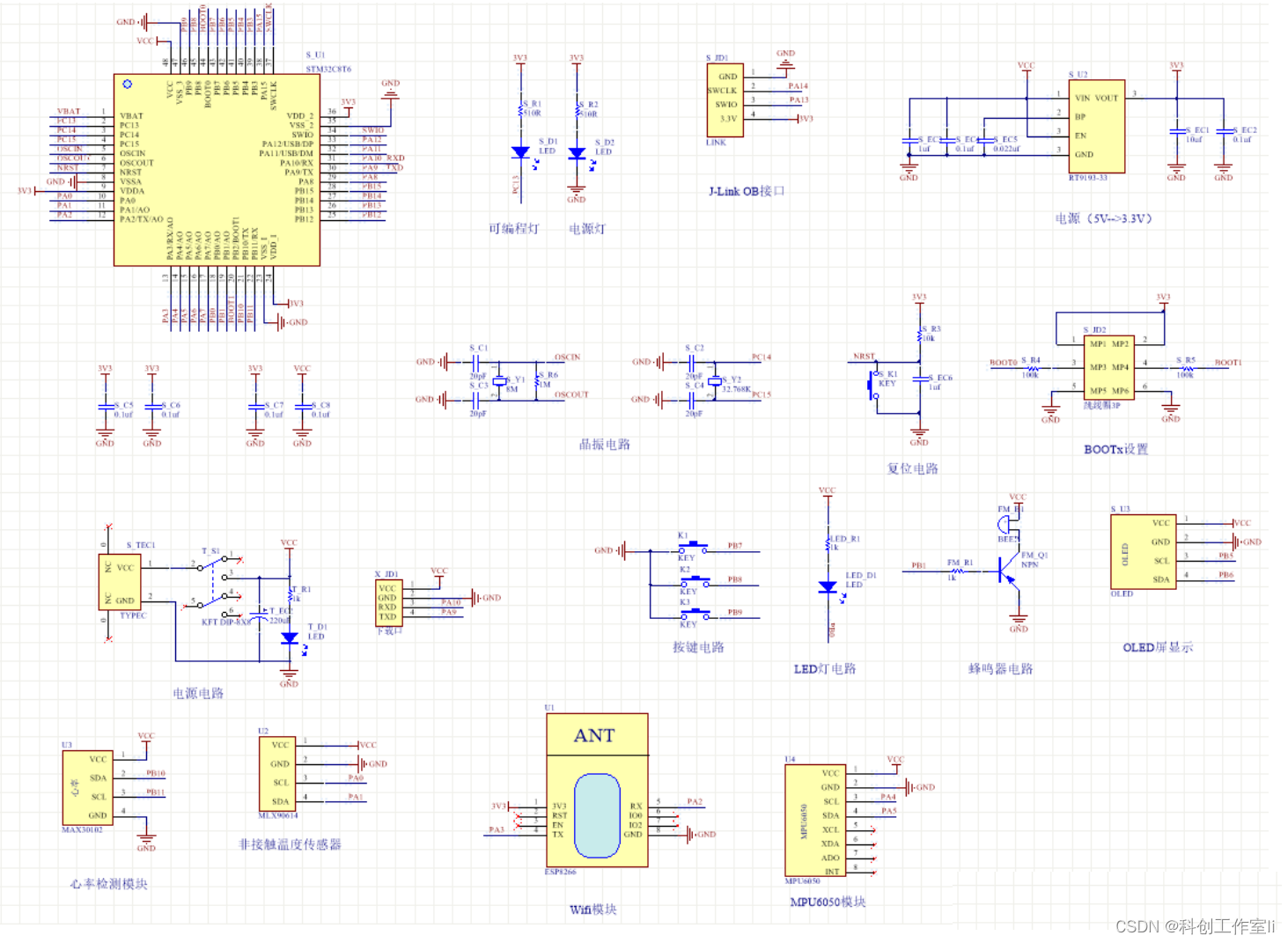

本系统主要由STM32单片机、MAX30102心率血氧传感器、MLX90614红外测温传感器、MPU6050六轴运动处理传感器、OLED显示屏、按键、WIFI模块等组成。通过STM32单片机的控制,实现对各传感器的数据采集、处理、显示和传输。

三、功能实现

  1. 心率与血氧测量
    • 使用MAX30102传感器,通过光电容积描记法(PPG)测量心率,同时利用红外光和红光信号计算血氧饱和度。
    • 传感器将采集到的原始数据发送给STM32单片机,经过内部算法处理后,得到心率和血氧值。
  2. 体温测量
    • 使用MLX90614红外测温传感器,通过非接触式测量方式,获取人体表面的温度值。
    • 传感器将温度数据发送给STM32单片机,经过简单处理后直接显示。
  3. 计步与运动监测
    • 使用MPU6050六轴运动处理传感器,通过内置的加速度计和陀螺仪,实时检测手环的运动状态。
    • STM32单片机根据MPU6050采集到的数据,通过计步算法计算出步数,并进一步根据步数和步长估算出运动里程。
    • 结合心率和步数数据,通过内置算法计算出消耗的卡路里。
  4. 报警功能
    • 用户可通过按键设置心率、血氧、体温的最大值。
    • 当手环监测到的数据超过用户设定的最大值时,手环将发出声光报警,提醒用户注意。
  5. 数据显示
    • 使用OLED显示屏,实时显示心率、血氧、体温、步数、运动里程等测量数据。
    • 显示屏支持多种显示模式,用户可根据需要选择。
  6. 数据传输
    • 通过WIFI模块,将手环监测到的数据实时发送到手机APP中。
    • 用户可通过手机APP查看详细数据,并进行数据分析和健康管理。

四、总结

本设计基于STM32单片机,通过集成多种传感器和模块,实现了一款功能全面、性能稳定的智能手环控制系统。该系统不仅能够实时监测用户的心率、血氧、体温等生理参数,还能够进行计步、运动监测、数据报警和数据传输等功能,为用户提供了一种便捷、高效、精准的健康监测方案。

一般描述 MAX30102是一款集成式脉搏血氧仪和心率监测模块。 它包 括内部LED,光电探测器,光学元件以及环境光抑制的低 噪声电子元件。 MAX30102提供了一个完整的系统解决方 案,以简化移动设备和可穿戴设备的设计过程。 MAX30102采用1.8V单电源供电,内部LED采用独立的5.0V 电源供电。 通讯采用标准I2C兼容接口。 该模块可以通过 零电流软件关闭,使电源轨始终保持供电状态。 应用 ● 可穿戴设备 ● 健身助理设备 优点和特点 ● LED反射式解决方案中的心率监测器和脉搏血氧仪 传感器 ● 小巧的5.6mm x 3.3mm x 1.55mm 14引脚光学模块 • 集成的盖玻片提供最佳,稳定的性能 ● 移动设备的超低功耗操作 • 可编程采样率和LED电流以节省电力 • 低功耗心率监测器(<1mW) • 超低关断电流(0.7μA,典型值) ● 快速的数据输出能力 • 高采样率 ● 强大的运动神器弹性 • 高信噪比 ● -40°C至+ 85°C工作温度范围 订购信息出现在数据表的末尾。 系统图 应用 硬件框架 DRIVER 19-7740; Rev 0; 9/15 MAX30102 High-Sensitivity Pulse Oximeter and Heart-Rate Sensor for Wearable Health www.maximintegrated.com Maxim Integrated │ 2 绝对最大额定值 VDD到 GND ............................................ ........ .....- 0.3V至+ 2.2V GND到 PGND ............................................... .... ...- 0.3V至+ 0.3V X_DRV,VLED +至 PGND ......................................- 0.3V至+ 6.0V 所有其他引脚接 GND ..........................................- 0.3V到+ 6.0V 输出短路电流持续时间.......................连续 连续输入电流到任何端子....................±20mA ESD,人 体模型(HBM).............. ......................... 2.5kV以上 闩锁免 疫................................................ ...... .....±250毫安 连续功耗(TA= + 70°C) OESIP(降低5.5mW /°C + 70°C)............................ 440mW 工作温度范围.......................... -40°C至+ 85°C结 温.......... ............................................ .. + 90°C 焊接温度(回流焊)....................................... + 260°C 存储温度范围............................ -40°C至+ 105°C 封装热特性(注1) OESIP 结到环境热阻(θJA)........ 180°C / W 结至外壳热阻(θJC)................. 150°C / W 注1:使用四层板使用JEDEC规范JESD51-7中描述的方法获得封装热阻。 有关封装散热注意事项的详细信息,请参阅 www.maximintegrated.com/thermal-tutorial. 电气特性 除非另有说明,典型值为TA= 1.8V,VIR_LED += VR_LED += 5.0V,TA= -40°C至+ 85°C。 + 25°C)(注2) 参数 符号 条件 MIN TYP MAX 单位 电源 电源电压 VDD 由RED和IR计数容差保证 1.7 1.8 2.0 V LED电源电压 R_LED +或IR_LED +到PGND VLED + 通过LED驱动器的PSRR保证(仅限 R_LED +和IR_LED +) 3.1 3.3 5.25 V SpO2和HR模式,PW =215μs, 50sps 600 1200 仅IR模式,PW =215μS,50sps 600 1200 关机时的电源电流 ISHDN TA= + 25°C,MODE = 0x80 0.7 10 µA 脉冲氧化/心率传感器特性 ADC分辨率 18 位 红色ADC计数(注 3) REDC RED_PA = 0x0C,LED_PW = 0x01, SPO2_SR = 0x05, ADC_RGE = 0x00,TA= + 25°C 55536 65536 75536 计数 MAX30102 High-Sensitivity Pulse Oximeter and Heart-Rate Sensor for Wearable Health www.maximintegrated.com Maxim Integrated │ 3 IR ADC计数(注3) IRC IR_PA = 0x0C,LED_PW = 0x01, SPO2_SR = 0x05 ADC_RGE = 0x00,TA= + 25°C 55536 65536 75536
