基于51单片机的玻璃自动清洗控制系统设计

基于51单片机的玻璃自动清洗控制系统设计

摘要

本文设计了一种基于51单片机的玻璃自动清洗控制系统。该系统通过按键设置清洗时长，利用水泵喷水，并通过电机模拟清洗和擦干过程。同时，系统配备显示屏以实时显示清洗时长和当前步骤。本文详细介绍了系统的整体设计、硬件组成、软件实现以及测试与验证。

关键词：51单片机；玻璃自动清洗；控制系统；水泵；电机

一、引言

随着现代科技的快速发展，自动化技术在各行各业得到了广泛应用。在玻璃清洁领域，传统的人工清洗方式存在效率低、成本高、安全隐患大等问题。因此，设计一种基于单片机的玻璃自动清洗控制系统具有重要的现实意义和应用价值。

二、系统概述

本设计以51单片机为核心控制器，通过按键模块、水泵模块、电机模块和显示屏模块等实现玻璃自动清洗控制。系统通过按键设置清洗时长，水泵负责喷水，电机模拟清洗和擦干过程，显示屏实时显示清洗时长和当前步骤。

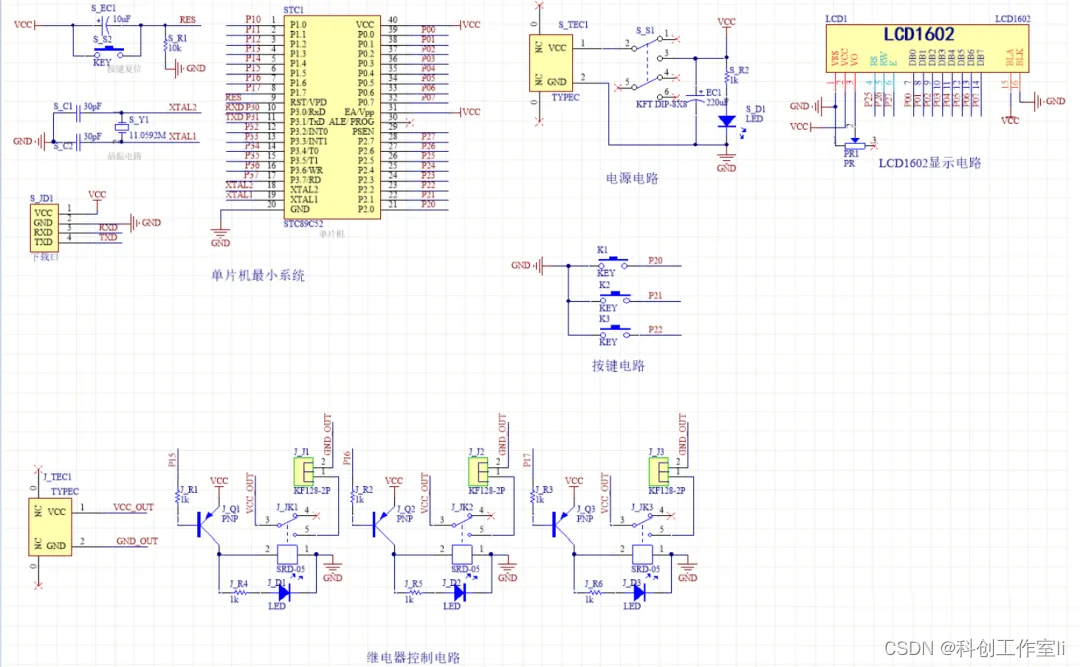

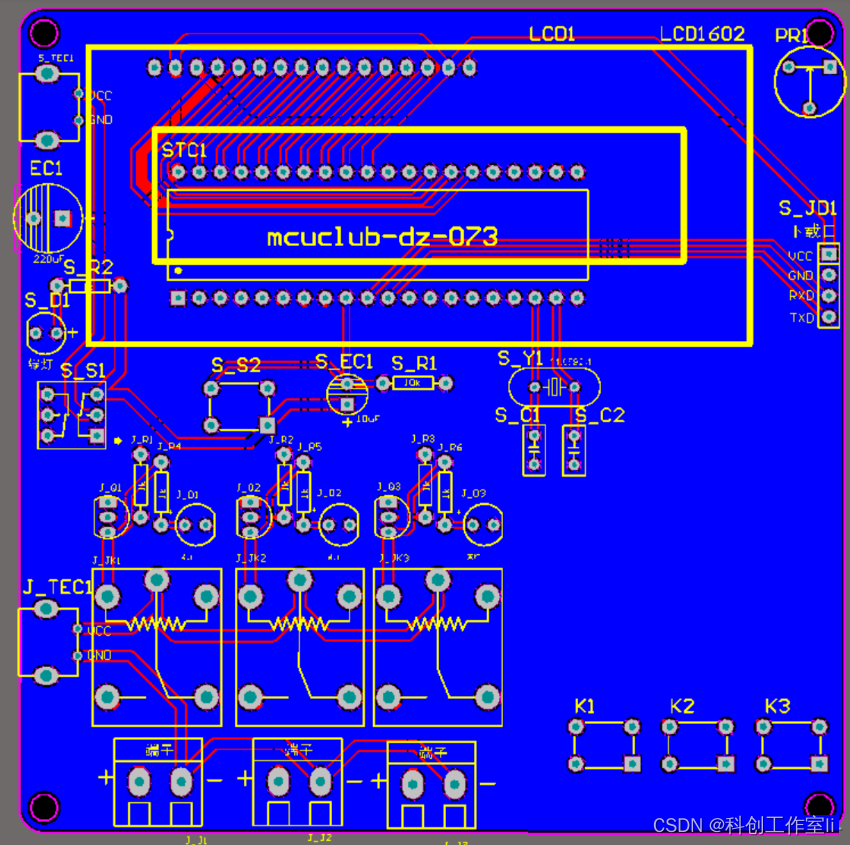

三、硬件设计

1. 单片机选型：选用STC89C52型51单片机作为核心控制器，该单片机具有高性能、低功耗、易扩展等优点。
2. 按键模块：采用四个独立按键，分别用于设置清洗时长、启动/停止清洗、切换步骤以及复位。
3. 水泵模块：选用直流水泵，通过单片机控制其启停和转速，实现喷水功能。
4. 电机模块：采用两个直流电机，分别用于模拟清洗和擦干过程。通过单片机控制电机的正反转和转速，实现不同步骤的切换。
5. 显示屏模块：选用LCD显示屏，用于实时显示清洗时长和当前步骤。

四、软件设计

1. 主程序设计：系统初始化后，进入主程序循环。在主程序中，首先检测按键输入，根据按键值执行相应的操作（如设置清洗时长、启动/停止清洗等）。然后，根据当前步骤控制水泵和电机的动作。最后，更新显示屏内容。
2. 按键扫描程序：采用轮询方式扫描按键输入，当有按键按下时，读取按键值并返回给主程序处理。
3. 电机控制程序：根据当前步骤和清洗时长，计算电机的正反转和转速，并通过单片机输出PWM信号控制电机动作。
4. 显示屏驱动程序：根据主程序传递的数据，更新LCD显示屏的内容。

五、测试与验证

1. 硬件测试：首先检查各模块之间的连接是否正确，然后分别对按键模块、水泵模块、电机模块和显示屏模块进行单独测试，确保各模块功能正常。
2. 软件测试：在硬件测试通过后，进行软件测试。首先编写测试程序，模拟不同的按键输入和清洗时长，观察系统的响应和动作是否正确。然后，对系统进行长时间运行测试，以检验系统的稳定性和可靠性。
3. 整体测试：在软硬件测试均通过后，进行整体测试。将系统连接到实际的玻璃清洗设备上，进行实际清洗测试。观察系统的运行效果，并根据测试结果对系统进行优化和调整。

六、结论与展望

本文设计了一种基于51单片机的玻璃自动清洗控制系统。该系统通过按键设置清洗时长，利用水泵喷水，并通过电机模拟清洗和擦干过程。同时，系统配备显示屏以实时显示清洗时长和当前步骤。经过测试验证，该系统具有操作简单、功能齐全、性能稳定等优点，能够满足玻璃自动清洗的需求。

未来，我们将继续优化和完善该系统，提高系统的智能化程度和自动化水平。例如，可以通过增加传感器模块实现对玻璃污渍的自动识别和分类；通过引入机器学习算法实现对清洗策略的自动优化等。同时，我们也将关注该系统的市场推广和应用前景，为玻璃清洁行业的自动化和智能化发展做出贡献。

基于51单片机的玻璃自动清洗控制系统设计涉及多个硬件组件和软件模块。以下是一个简化的代码示例，用于说明如何控制清洗过程中的主要组件（如水泵、电机和显示屏）。请注意，这个示例代码是为了教学目的而编写的，并且可能需要根据你的具体硬件和需求进行修改。

#include <reg51.h> // 包含51单片机头文件

// 假设的引脚定义
#define KEY_SET_TIME P1_0  // 设置时间按键
#define KEY_START_STOP P1_1  // 启动/停止按键
#define MOTOR_CLEAN P2_0   // 清洗电机控制引脚
#define MOTOR_DRY P2_1     // 擦干电机控制引脚
#define PUMP_CONTROL P2_2  // 水泵控制引脚
#define LCD_DATA P0        // 假设LCD数据通过P0口发送

// 假设的全局变量
unsigned int cleaning_time = 0; // 清洗时间（秒）
unsigned int current_step = 0;  // 当前步骤（0: 待机, 1: 喷水, 2: 清洗, 3: 擦干）

// 函数声明
void delay(unsigned int ms);
void update_lcd();
void start_cleaning();
void stop_cleaning();

// 主函数
void main() {
    while(1) {
        // 按键检测逻辑（简化版）
        if (KEY_SET_TIME == 0) {
            delay(10); // 消抖
            if (KEY_SET_TIME == 0) { // 长时间按下设置时间
                // TODO: 实现时间设置逻辑
                cleaning_time = 10; // 假设设置为10秒
                while(KEY_SET_TIME == 0); // 等待按键释放
            }
        }

        if (KEY_START_STOP == 0) {
            delay(10); // 消抖
            if (KEY_START_STOP == 0) { // 长时间按下启动/停止
                if (current_step == 0) {
                    start_cleaning();
                } else {
                    stop_cleaning();
                }
                while(KEY_START_STOP == 0); // 等待按键释放
            }
        }

        // 根据当前步骤控制硬件
        switch(current_step) {
            case 1: // 喷水
                PUMP_CONTROL = 1; // 打开水泵
                break;
            case 2: // 清洗
                MOTOR_CLEAN = 1; // 启动清洗电机
                break;
            case 3: // 擦干
                MOTOR_DRY = 1; // 启动擦干电机
                break;
            default: // 待机或停止
                PUMP_CONTROL = 0; // 关闭水泵
                MOTOR_CLEAN = 0;  // 停止清洗电机
                MOTOR_DRY = 0;   // 停止擦干电机
                break;
        }

        // 更新显示屏
        update_lcd();
    }
}

// 延时函数（简单实现，可根据需要优化）
void delay(unsigned int ms) {
    unsigned int i, j;
    for(i = ms; i > 0; i--)
        for(j = 114; j > 0; j--);
}

// 更新显示屏函数（需要根据实际LCD模块进行实现）
void update_lcd() {
    // TODO: 实现LCD显示逻辑，显示清洗时间和当前步骤
    // 假设直接输出到P0口作为示例
    LCD_DATA = cleaning_time / 10; // 假设的高位显示
    // ... 这里需要更多的代码来实际控制LCD显示
}

// 开始清洗函数
void start_cleaning() {
    current_step = 1; // 设置为喷水步骤
    // 这里可以加入更多逻辑来控制清洗流程
    // 例如，喷水一段时间后进入清洗步骤，再进入擦干步骤等
}

// 停止清洗函数
void stop_cleaning() {
    current_step = 0; // 设置为待机步骤
    // 这里可以加入更多逻辑来安全地停止硬件
}

// 注意：以上代码仅为示例，并未包含完整的LCD驱动、电机和水泵控制逻辑
// 你需要根据你的硬件和LCD模块的具体规格来实现这些功能

请记住，这个代码示例并没有包含完整的LCD驱动、电机和水泵控制逻辑，因为这些功能通常依赖于特定的硬件和库函数。在实际应用中，你需要根据你所使用的LCD模块、电机和水泵的规格以及它们的控制接口来实现相应的驱动和控制代码。此外，还需要考虑安全性、错误处理和优化等问题。

*******处理函数
*****/
void Manage_function(void)
{
  if(flag_display == 0)                  //测量界面
  {
    switch(flag_step)
    {
      case 0:                            //步骤0：关闭所有继电器
        JS = 1;
        QX = 1;
        CG = 1;
      break;

      case 1:                            //步骤1：加水
        if(flag_timer_begin_5s == 1)    //加水5s
        {
          JS = 0;
          QX = 1;
          CG = 1;
        }
        else                            //停止加水
        {
          JS = 1;
          QX = 1;
          CG = 1;
        }

        if(flag_5s == 1)              //加水结束，关闭定时器和所有继电器
        {
          flag_timer_begin_5s = 0;
          JS = 1;
          QX = 1;
          CG = 1;
          flag_step = 2;
        }
      break;

      case 2:                          //步骤2:清洗
        if(flag_time == 0)            //开启定时清洗
        {
          flag_timer_begin = 1;
          JS = 1;
          QX = 0;
          CG = 1;
        }
        else                        //关闭所有继电器和定时器
        {
          flag_timer_begin = 0;
          JS = 1;
          QX = 1;
          CG = 1;
        }

        if(flag_1s == 1)                                                              //1s到达
        {
          flag_1s = 0;
          if(countdown_second > 0)                                                    //倒计时秒>0
            countdown_second--;                                                        //倒计时秒-1
          else                                                                        //倒计时秒=0
          {
            if(countdown_minute > 0)                                                  //如果倒计时分>0
            {
              countdown_minute--;                                                      //倒计时分-1
              countdown_second = 59;                                                  //倒计时秒=59
            }
            else                                                                      //如果倒计时分=0
            {
              if(countdown_hour > 0)                                                  //如果倒计时时>0
              {
                countdown_hour--;                                                      //倒计时时-1
                countdown_minute = 59;                                                //倒计时分=59
                countdown_second = 59;                                                //倒计时秒=59
              }
              else                                                                    //如果倒计时时=0，倒计时结束
              {
                flag_timer_begin = 0;
                JS = 1;
                QX = 1;
                CG = 1;
                flag_timer_begin_5s = 1;
                flag_step = 3;
              }
            }
          }
        }
      break;

      case 3:                                //步骤3:擦干
        if(flag_timer_begin_5s == 1)        //擦干5S
        {
          JS = 1;
          QX = 1;
          CG = 0;
        }
        else                                //关闭所有继电器
        {
          JS = 1;
          QX = 1;
          CG = 1;
        }

        if(flag_5s == 1)                                //5s结束关闭所有继电器
        {
          flag_timer_begin_5s = 0;
          JS = 1;
          QX = 1;
          CG = 1;
          countdown_hour = countdown_hour_old;          //重新赋值倒计时时间且步骤为0
          countdown_minute = countdown_minute_old;
          countdown_second = countdown_second_old;
          flag_step = 0;
        }
      break;

      default:
      break;
    }
  }
  else                                   //设置界面
  {
    JS = 1;
    QX = 1;
    CG = 1;
  }
}
