基于STM32的矩阵电子密码锁设计(代码+论文)

基于STM32的矩阵电子密码锁设计

摘要：本文设计了一种基于STM32微控制器的矩阵电子密码锁系统。该系统以STM32最小系统为核心，结合LCD1602液晶显示、蜂鸣器、LED指示灯、继电器驱动和矩阵键盘等模块，实现了密码输入显示、6位密码循环覆盖输入、密码正确与错误声光提示以及重新输入等功能。经测试，系统性能稳定，操作便捷，具有较高的安全性和实用性。

关键词：STM32；矩阵电子密码锁；LCD1602；矩阵键盘

一、引言

随着科技的不断发展，电子密码锁在日常生活和工业生产中的应用越来越广泛。相比传统的机械锁，电子密码锁具有更高的安全性、便捷性和智能化程度。STM32微控制器作为一种高性能、低功耗的嵌入式处理器，具有丰富的外设资源和强大的处理能力，非常适合用于电子密码锁的设计。本文设计了一种基于STM32的矩阵电子密码锁系统，通过各模块的协同工作，实现了多种实用功能。

二、系统总体设计

2.1 系统功能需求

本系统旨在实现以下功能：

1. 密码输入显示：通过LCD1602液晶屏幕实时显示矩阵键盘输入的密码，方便用户查看输入情况。
2. 密码输入功能：4x4矩阵键盘可输入6位密码，并支持循环覆盖输入，即当输入的密码长度达到6位后，继续输入会覆盖前面的密码。
3. 声光提示：当密码输入正确或错误时，通过蜂鸣器和LED指示灯进行声光提示，增强用户体验。
4. 重新输入功能：在密码输入错误时，用户可以选择重新输入密码。

2.2 系统硬件组成

系统硬件主要由以下模块组成：

1. STM32最小系统：作为系统的核心，负责处理各模块采集的数据、执行控制逻辑等任务。本系统选用STM32F103系列微控制器，它具有丰富的外设接口和强大的处理能力。
2. LCD1602液晶显示模块：用于实时显示矩阵键盘输入的密码和系统状态信息。LCD1602具有显示清晰、功耗低等优点。
3. 蜂鸣器模块：用于在密码输入正确或错误时发出声音提示。
4. LED指示灯模块：用于在密码输入正确或错误时发出灯光提示，与蜂鸣器配合增强提示效果。
5. 继电器驱动模块：用于控制锁的开关，当密码输入正确时，驱动继电器打开锁。
6. 矩阵键盘模块：用于用户输入密码。4x4矩阵键盘可以输入0 - 9数字和部分功能键，满足密码输入的需求。

2.3 系统软件设计

系统软件设计主要包括初始化程序、键盘扫描程序、密码处理与判断程序、显示程序、声光提示程序以及继电器控制程序等部分。

1. 初始化程序：系统上电后，首先进行初始化操作，包括STM32微控制器的时钟系统初始化、GPIO口初始化、LCD1602初始化、蜂鸣器和LED指示灯初始化等，确保各模块能够正常工作。
2. 键盘扫描程序：通过扫描矩阵键盘，检测用户按下的按键，并将按键值转换为相应的数字或功能指令。
3. 密码处理与判断程序：对输入的密码进行处理，如循环覆盖输入等。同时，将输入的密码与预设的正确密码进行比较，判断密码是否正确。
4. 显示程序：将输入的密码和系统状态信息显示在LCD1602液晶屏幕上。
5. 声光提示程序：根据密码判断结果，控制蜂鸣器和LED指示灯发出相应的声光提示。
6. 继电器控制程序：当密码输入正确时，控制继电器驱动模块打开锁。

三、系统硬件设计

3.1 STM32最小系统

STM32F103系列微控制器基于ARM Cortex - M3内核，具有丰富的外设资源，如GPIO、USART、I2C、SPI等接口。在本设计中，主要使用了GPIO接口用于连接矩阵键盘、LCD1602、蜂鸣器、LED指示灯和继电器驱动模块等。STM32最小系统包括电源电路、时钟电路、复位电路和调试接口等部分，确保微控制器能够正常工作。

3.2 LCD1602液晶显示模块

LCD1602是一种字符型液晶显示模块，能够显示两行，每行16个字符。它通过并口或串口与STM32微控制器通信。在本设计中，采用并口通信方式，将LCD1602的数据引脚（D0 - D7）连接到STM32的GPIO引脚，通过发送相应的指令和数据实现字符的显示。

3.3 蜂鸣器模块

蜂鸣器模块通过GPIO引脚与STM32微控制器连接。当需要发出声音提示时，STM32通过控制GPIO引脚的电平输出，使蜂鸣器发出不同频率和时长的声音。

3.4 LED指示灯模块

LED指示灯模块同样通过GPIO引脚与STM32微控制器连接。根据密码判断结果，STM32控制相应的GPIO引脚输出高电平或低电平，从而点亮或熄灭LED指示灯。

3.5 继电器驱动模块

继电器驱动模块用于控制锁的开关。当密码输入正确时，STM32输出控制信号，通过继电器驱动电路使继电器吸合，从而打开锁。继电器驱动电路通常采用三极管或MOS管等元件来实现电流的放大和开关控制。

3.6 矩阵键盘模块

4x4矩阵键盘由16个按键组成，通过行线和列线连接到STM32的GPIO引脚。通过扫描行线和列线的电平变化，可以检测到用户按下的按键。矩阵键盘的按键值可以通过查表的方式转换为相应的数字或功能指令。

四、系统软件设计

4.1 初始化程序

系统上电后，首先执行初始化程序。初始化程序包括STM32微控制器的时钟系统初始化、GPIO口初始化、LCD1602初始化、蜂鸣器和LED指示灯初始化等。时钟系统初始化用于设置系统时钟频率，确保各模块能够正常工作；GPIO口初始化用于设置GPIO引脚的功能和模式，如输入模式、输出模式等；LCD1602初始化用于设置LCD1602的工作模式、显示清屏等；蜂鸣器和LED指示灯初始化用于设置初始状态。

c复制代码

	void System_Init(void) {
	// STM32时钟系统初始化
	RCC_Configuration();
	// GPIO口初始化
	GPIO_Configuration();
	// LCD1602初始化
	LCD1602_Init();
	// 蜂鸣器和LED指示灯初始化
	Buzzer_Init();
	LED_Init();
	}

4.2 键盘扫描程序

键盘扫描程序通过循环扫描矩阵键盘的行线和列线，检测用户按下的按键。当检测到按键按下时，通过查表的方式将按键值转换为相应的数字或功能指令。

c复制代码

	uint8_t Key_Scan(void) {
	uint8_t row, col, key_value = 0xFF;
	for (row = 0; row < 4; row++) {
	// 将当前行置为低电平
	GPIO_ResetBits(GPIOB, ROW_PINS[row]);
	for (col = 0; col < 4; col++) {
	if (GPIO_ReadInputDataBit(GPIOA, COL_PINS[col]) == 0) {
	// 检测到按键按下，计算按键值
	key_value = row * 4 + col;
	// 等待按键释放
	while (GPIO_ReadInputDataBit(GPIOA, COL_PINS[col]) == 0);
	break;
	}
	}
	// 将当前行置为高电平
	GPIO_SetBits(GPIOB, ROW_PINS[row]);
	}
	return key_value;
	}

4.3 密码处理与判断程序

密码处理与判断程序对输入的密码进行处理，如循环覆盖输入等。同时，将输入的密码与预设的正确密码进行比较，判断密码是否正确。

c复制代码

	#define PASSWORD_LENGTH 6
	uint8_t input_password[PASSWORD_LENGTH] = {0};
	uint8_t correct_password[PASSWORD_LENGTH] = {1, 2, 3, 4, 5, 6}; // 预设正确密码
	uint8_t password_index = 0;
	void Process_Password(uint8_t key_value) {
	if (key_value >= 0 && key_value <= 9) {
	input_password[password_index] = key_value;
	password_index = (password_index + 1) % PASSWORD_LENGTH;
	}
	}
	uint8_t Check_Password(void) {
	for (int i = 0; i < PASSWORD_LENGTH; i++) {
	if (input_password[i]!= correct_password[i]) {
	return 0; // 密码错误
	}
	}
	return 1; // 密码正确
	}

4.4 显示程序

显示程序将输入的密码和系统状态信息显示在LCD1602液晶屏幕上。

c复制代码

	void Display_Password(void) {
	LCD1602_SetCursor(0, 0);
	for (int i = 0; i < PASSWORD_LENGTH; i++) {
	LCD1602_WriteData(input_password[i] + '0');
	}
	}
	void Display_Status(uint8_t status) {
	LCD1602_SetCursor(0, 1);
	if (status == 1) {
	LCD1602_WriteString("Password Correct");
	} else {
	LCD1602_WriteString("Password Error");
	}
	}

4.5 声光提示程序

声光提示程序根据密码判断结果，控制蜂鸣器和LED指示灯发出相应的声光提示。

c复制代码

	void Sound_Light_Indication(uint8_t status) {
	if (status == 1) {
	// 密码正确提示
	Buzzer_On();
	LED_On();
	Delay_ms(500);
	Buzzer_Off();
	LED_Off();
	} else {
	// 密码错误提示
	for (int i = 0; i < 3; i++) {
	Buzzer_On();
	LED_On();
	Delay_ms(100);
	Buzzer_Off();
	LED_Off();
	Delay_ms(100);
	}
	}
	}

4.6 继电器控制程序

当密码输入正确时，继电器控制程序控制继电器驱动模块打开锁。

c复制代码

	void Control_Relay(uint8_t status) {
	if (status == 1) {
	Relay_On();
	} else {
	Relay_Off();
	}
	}

五、系统测试与验证

5.1 测试环境

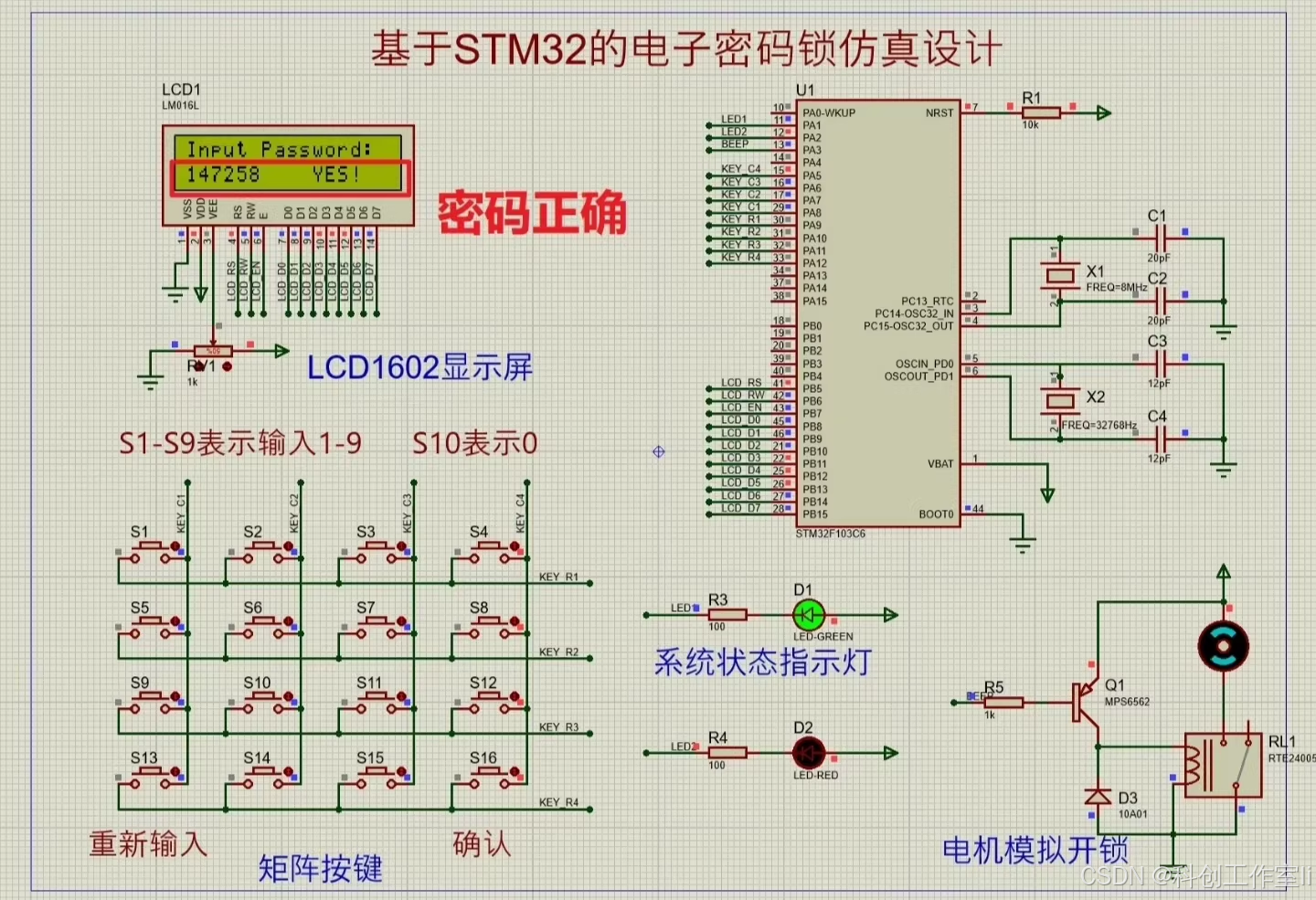

测试环境包括STM32开发板、LCD1602液晶显示模块、蜂鸣器模块、LED指示灯模块、继电器驱动模块和矩阵键盘模块等。将各模块按照设计要求连接好，确保各模块正常工作。

5.2 功能测试

5.2.1 密码输入显示测试

通过矩阵键盘输入密码，观察LCD1602液晶屏幕是否能够实时显示输入的密码。测试结果表明，LCD1602能够正确显示输入的密码。

5.2.2 密码输入功能测试

测试4x4矩阵键盘的密码输入功能，包括6位密码的循环覆盖输入。测试结果表明，矩阵键盘能够正常输入6位密码，并支持循环覆盖输入。

5.2.3 声光提示测试

分别输入正确和错误的密码，观察蜂鸣器和LED指示灯的声光提示情况。测试结果表明，当密码输入正确时，蜂鸣器发出短促的声音，LED指示灯点亮；当密码输入错误时，蜂鸣器发出连续的短声，LED指示灯闪烁。

5.2.4 重新输入功能测试

在密码输入错误时，测试重新输入密码的功能。测试结果表明，用户可以重新输入密码进行尝试。

5.2.5 继电器控制测试

当密码输入正确时，测试继电器是否能够正常打开锁。测试结果表明，继电器能够正常吸合，打开锁。

5.3 性能测试

性能测试主要测试系统的响应速度和稳定性。通过连续输入密码并观察系统的响应情况，测试结果表明，系统响应速度快，稳定性好，能够满足电子密码锁的使用需求。

六、结论与展望

6.1 结论

本文设计了一种基于STM32的矩阵电子密码锁系统，通过各模块的协同工作，实现了密码输入显示、6位密码循环覆盖输入、密码正确与错误声光提示以及重新输入等功能。经测试，系统性能稳定，操作便捷，具有较高的安全性和实用性。

6.2 展望

在未来的工作中，可以进一步扩展系统的功能，如增加密码修改功能、添加指纹识别或刷卡开锁等生物识别技术，提高系统的安全性和便捷性；优化系统的代码结构，提高系统的运行效率；加强系统的抗干扰能力，确保系统在各种环境下都能稳定工作。
