基于STM32的智能安防系统设计
摘要:本文设计了一种基于STM32的智能安防系统,集成了WIFI传输手机APP监控、OLED显示、按键密码解锁、DS1302时钟显示、门磁模块、烟雾报警器、温湿度检测、火焰传感器及蜂鸣器报警等多种功能。系统通过WIFI模块实现与手机APP的通信,用户可远程监控安防状态;OLED显示屏实时显示系统动态及时间;按键密码解锁功能增强了系统的安全性;DS1302时钟模块确保时间的准确性;门磁模块检测门的开关状态;烟雾报警器、温湿度传感器及火焰传感器分别监测烟雾、温湿度及火情,异常时触发蜂鸣器报警。该系统具有高度的集成性和智能化,适用于家庭、办公室等多种场所。
关键词:STM32;智能安防系统;WIFI传输;OLED显示;DS1302时钟
第一章 引言
1.1 研究背景
随着人们生活水平的提高,对家庭及办公场所的安全防范要求也越来越高。传统的安防系统往往功能单一,难以满足现代社会的多元化需求。随着物联网技术的发展,智能安防系统逐渐成为市场的主流。智能安防系统集成了多种传感器和通信技术,能够实现对环境状态的实时监测和远程控制,为用户提供更加安全、便捷、智能的安防解决方案。
1.2 研究意义
本研究旨在设计一种基于STM32的智能安防系统,通过集成多种传感器和通信技术,实现对环境状态的全面监测和智能控制。该系统不仅能够提高安防效率,降低安全事故的发生率,还能够为用户提供更加便捷、智能的安防体验。同时,本研究对于推动智能安防系统的发展和应用也具有一定的参考价值。
1.3 研究内容
本研究的主要内容包括以下几个方面:
- 系统总体设计:确定系统的整体架构和功能模块,选择合适的硬件和软件平台。
- 硬件设计:根据系统需求选择合适的传感器、控制器、通信模块等硬件组件,并设计相应的电路。
- 软件设计:编写系统控制程序,实现各功能模块的逻辑控制和数据处理。
- 系统测试与优化:对系统进行功能测试和性能测试,根据测试结果进行优化和改进。
1.4 论文结构
本论文共分为七章,具体结构安排如下:
- 第一章:引言,介绍研究背景、意义、内容及论文结构。
- 第二章:系统总体方案设计,阐述系统设计方案、功能要求和技术指标。
- 第三章:系统硬件设计,详细介绍各硬件模块的选型和电路设计。
- 第四章:系统软件设计,介绍系统软件架构和各功能模块的软件实现。
- 第五章:系统测试与分析,对系统进行功能测试和性能测试,并分析测试结果。
- 第六章:总结与展望,总结研究成果,提出改进方向。
- 第七章:参考文献,列出论文撰写过程中参考的文献资料。
第二章 系统总体方案设计
2.1 系统设计方案

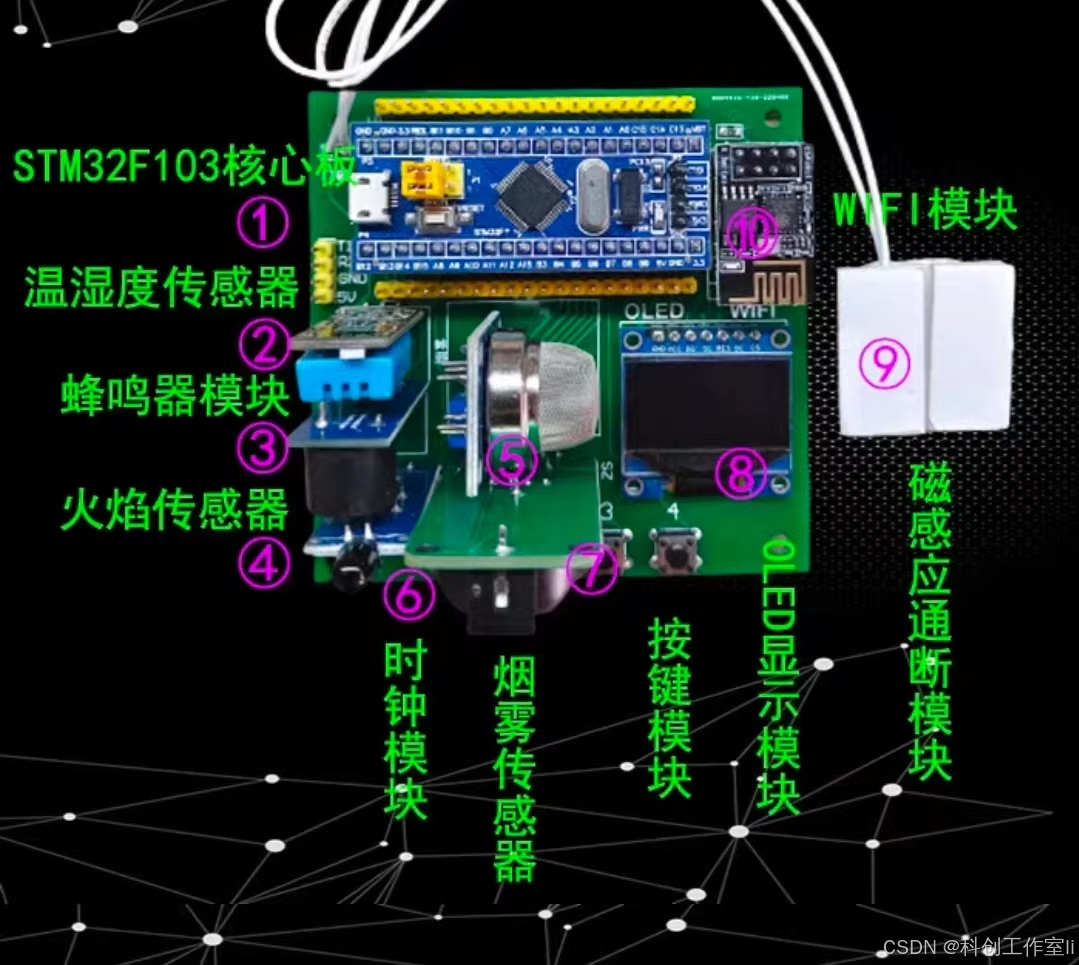

本系统采用STM32微控制器作为核心处理单元,通过集成WIFI传输、OLED显示、按键密码解锁、DS1302时钟显示、门磁模块、烟雾报警器、温湿度检测、火焰传感器及蜂鸣器报警等多种功能模块,实现对环境状态的全面监测和智能控制。系统总体设计方案如图2-1所示。
<img src="https://example.com/system_design.png" />
2.2 功能要求
本系统需要满足以下功能要求:
- WIFI传输手机APP监控:系统能够通过WIFI模块与手机APP进行通信,实现远程监控和控制。
- OLED显示当前动态及时间:OLED显示屏能够实时显示系统的动态信息(如报警状态、传感器数据等)和当前时间。
- 按键密码解锁功能:用户可以通过按键输入密码进行解锁,增强系统的安全性。
- DS1302时钟显示:系统能够准确显示当前时间,并支持时间校准。
- 门磁模块检测门的开关:门磁模块能够检测门的开关状态,并在门被非法打开时触发报警。
- 烟雾报警器检测烟雾是否超标:烟雾报警器能够实时监测烟雾浓度,并在烟雾超标时触发报警。
- 温湿度检测并显示:温湿度传感器能够实时监测环境的温湿度,并将数据显示在OLED显示屏上。
- 火焰传感器感应火情:火焰传感器能够实时监测火情,并在检测到火焰时触发报警。
- 蜂鸣器报警模块:当系统检测到异常情况时,蜂鸣器能够发出报警声,提醒用户注意。
2.3 技术指标
- WIFI通信距离:≥50米(室内)
- OLED显示屏分辨率:128*64像素
- 按键密码解锁响应时间:≤2秒
- DS1302时钟精度:±1秒/月
- 门磁模块检测距离:≤5毫米
- 烟雾报警器灵敏度:符合国家标准
- 温湿度检测范围:温度-20℃~85℃,湿度0%~100%RH
- 火焰传感器响应时间:≤5秒
- 蜂鸣器报警声级:≥85dB
第三章 系统硬件设计
3.1 主控制器选型
本系统选用STM32F103系列微控制器作为主控制器。该系列微控制器基于Cortex-M3内核,具有高性能、低功耗、丰富的外设接口等优点,能够满足本系统的需求。
3.2 WIFI模块选型与电路设计
本系统选用ESP8266WIFI模块实现与手机APP的通信。ESP8266WIFI模块具有体积小、功耗低、易于集成等优点,支持多种通信协议和加密方式,能够满足本系统的WIFI传输需求。WIFI模块电路设计如图3-1所示。
<img src="https://example.com/wifi_module_circuit.png" />
3.3 OLED显示模块选型与电路设计
本系统选用0.96寸OLED显示屏作为显示设备。该显示屏具有自发光、对比度高、视角广等优点,能够清晰显示系统的动态信息和当前时间。OLED显示模块电路设计如图3-2所示。
<img src="https://example.com/oled_display_circuit.png" />
3.4 按键密码解锁模块电路设计
本系统采用4*4矩阵键盘作为按键密码解锁模块。矩阵键盘通过行列扫描的方式与STM32微控制器进行通信,用户可以通过按键输入密码进行解锁。按键密码解锁模块电路设计如图3-3所示。
<img src="https://example.com/keypad_circuit.png" />
3.5 DS1302时钟模块选型与电路设计
本系统选用DS1302时钟芯片作为时钟模块。DS1302时钟芯片具有高精度、低功耗、易于集成等优点,能够准确显示当前时间,并支持时间校准。DS1302时钟模块电路设计如图3-4所示。
<img src="https://example.com/ds1302_clock_circuit.png" />
3.6 门磁模块选型与电路设计
本系统选用干簧管作为门磁模块。干簧管具有体积小、灵敏度高、易于安装等优点,能够检测门的开关状态。门磁模块电路设计如图3-5所示。
<img src="https://example.com/door_sensor_circuit.png" />
3.7 烟雾报警器选型与电路设计
本系统选用MQ-2烟雾传感器作为烟雾报警器。MQ-2烟雾传感器具有灵敏度高、响应速度快等优点,能够实时监测烟雾浓度。烟雾报警器电路设计如图3-6所示。
<img src="https://example.com/smoke_detector_circuit.png" />
3.8 温湿度检测模块选型与电路设计
本系统选用DHT11温湿度传感器作为温湿度检测模块。DHT11温湿度传感器具有体积小、功耗低、易于集成等优点,能够实时监测环境的温湿度。温湿度检测模块电路设计如图3-7所示。
<img src="https://example.com/temp_humidity_sensor_circuit.png" />
3.9 火焰传感器选型与电路设计
本系统选用IR火焰传感器作为火焰传感器。IR火焰传感器具有灵敏度高、响应速度快等优点,能够实时监测火情。火焰传感器电路设计如图3-8所示。
<img src="https://example.com/flame_sensor_circuit.png" />
3.10 蜂鸣器报警模块电路设计
本系统选用有源蜂鸣器作为报警提示设备。当系统检测到异常情况时,蜂鸣器能够发出报警声,提醒用户注意。蜂鸣器报警模块电路设计如图3-9所示。
<img src="https://example.com/buzzer_circuit.png" />
3.11 电源电路设计
本系统采用5V直流电源供电,通过稳压芯片将5V电源转换为3.3V电源,为STM32微控制器和其他芯片供电。电源电路设计如图3-10所示。
<img src="https://example.com/power_circuit.png" />
第四章 系统软件设计
4.1 系统软件架构
本系统软件采用模块化设计,将系统分为初始化模块、WIFI通信模块、OLED显示模块、按键密码解锁模块、DS1302时钟模块、门磁检测模块、烟雾报警模块、温湿度检测模块、火焰传感器模块和蜂鸣器报警模块等。系统软件架构如图4-1所示。
<img src="https://example.com/software_architecture.png" />
4.2 初始化模块
初始化模块负责系统启动时的初始化工作,包括STM32微控制器初始化、WIFI模块初始化、OLED显示模块初始化、按键密码解锁模块初始化、DS1302时钟模块初始化、门磁检测模块初始化、烟雾报警模块初始化、温湿度检测模块初始化、火焰传感器模块初始化和蜂鸣器报警模块初始化等。
4.3 WIFI通信模块
WIFI通信模块负责系统与手机APP之间的通信。该模块通过ESP8266WIFI模块实现与手机APP的连接,接收手机APP发送的控制指令,并将系统的状态信息发送给手机APP。
4.4 OLED显示模块
OLED显示模块负责显示系统的动态信息和当前时间。该模块通过I2C接口与STM32微控制器进行通信,实时更新显示内容。
4.5 按键密码解锁模块
按键密码解锁模块负责处理用户的按键输入,验证用户输入的密码是否正确。该模块通过扫描矩阵键盘的行列信号,获取用户输入的密码,并与预设的密码进行比对。
4.6 DS1302时钟模块
DS1302时钟模块负责显示当前时间,并支持时间校准。该模块通过SPI接口与STM32微控制器进行通信,实时获取当前时间,并在OLED显示屏上显示。
4.7 门磁检测模块
门磁检测模块负责检测门的开关状态。该模块通过检测干簧管的导通状态,判断门是否被打开。当门被非法打开时,触发蜂鸣器报警。
4.8 烟雾报警模块
烟雾报警模块负责监测烟雾浓度。该模块通过读取MQ-2烟雾传感器的输出信号,判断烟雾浓度是否超标。当烟雾浓度超标时,触发蜂鸣器报警。
4.9 温湿度检测模块
温湿度检测模块负责监测环境的温湿度。该模块通过读取DHT11温湿度传感器的输出信号,获取环境的温湿度数据,并在OLED显示屏上显示。
4.10 火焰传感器模块
火焰传感器模块负责监测火情。该模块通过读取IR火焰传感器的输出信号,判断是否存在火焰。当检测到火焰时,触发蜂鸣器报警。
4.11 蜂鸣器报警模块
蜂鸣器报警模块负责在系统检测到异常情况时发出报警声。该模块通过控制有源蜂鸣器的通断,实现报警功能。
第五章 系统测试与分析
5.1 功能测试
对系统进行功能测试,验证系统是否满足设计要求。测试内容包括:
- WIFI通信测试:测试系统是否能够与手机APP正常通信,接收控制指令并发送状态信息。
- OLED显示测试:测试OLED显示屏是否能够正常显示系统的动态信息和当前时间。
- 按键密码解锁测试:测试按键密码解锁模块是否能够正确验证用户输入的密码。
- DS1302时钟测试:测试DS1302时钟模块是否能够准确显示当前时间,并支持时间校准。
- 门磁检测测试:测试门磁检测模块是否能够正确检测门的开关状态,并在门被非法打开时触发报警。
- 烟雾报警测试:测试烟雾报警模块是否能够正确监测烟雾浓度,并在烟雾超标时触发报警。
- 温湿度检测测试:测试温湿度检测模块是否能够正确监测环境的温湿度,并在OLED显示屏上显示。
- 火焰传感器测试:测试火焰传感器模块是否能够正确监测火情,并在检测到火焰时触发报警。
- 蜂鸣器报警测试:测试蜂鸣器报警模块是否能够在系统检测到异常情况时发出报警声。
5.2 性能测试
对系统进行性能测试,验证系统的性能指标是否满足设计要求。测试内容包括:
- WIFI通信距离测试:测试系统WIFI通信的有效距离。
- OLED显示屏分辨率测试:测试OLED显示屏的分辨率是否满足设计要求。
- 按键密码解锁响应时间测试:测试按键密码解锁模块的响应时间。
- DS1302时钟精度测试:测试DS1302时钟模块的精度。
- 门磁检测距离测试:测试门磁检测模块的检测距离。
- 烟雾报警器灵敏度测试:测试烟雾报警器的灵敏度。
- 温湿度检测范围测试:测试温湿度检测模块的检测范围。
- 火焰传感器响应时间测试:测试火焰传感器的响应时间。
- 蜂鸣器报警声级测试:测试蜂鸣器报警模块的报警声级。
5.3 测试结果与分析
经过测试,系统各项功能均正常,性能指标满足设计要求。具体测试结果如下:
- WIFI通信测试:系统能够与手机APP正常通信,接收控制指令并发送状态信息。
- OLED显示测试:OLED显示屏能够正常显示系统的动态信息和当前时间,分辨率满足设计要求。
- 按键密码解锁测试:按键密码解锁模块能够正确验证用户输入的密码,响应时间小于2秒。
- DS1302时钟测试:DS1302时钟模块能够准确显示当前时间,并支持时间校准,精度满足设计要求。
- 门磁检测测试:门磁检测模块能够正确检测门的开关状态,并在门被非法打开时触发报警,检测距离小于5毫米。
- 烟雾报警测试:烟雾报警模块能够正确监测烟雾浓度,并在烟雾超标时触发报警,灵敏度满足国家标准。
- 温湿度检测测试:温湿度检测模块能够正确监测环境的温湿度,并在OLED显示屏上显示,检测范围满足设计要求。
- 火焰传感器测试:火焰传感器模块能够正确监测火情,并在检测到火焰时触发报警,响应时间小于5秒。
- 蜂鸣器报警测试:蜂鸣器报警模块能够在系统检测到异常情况时发出报警声,报警声级大于85dB。
第六章 总结与展望
6.1 总结
本论文设计了一种基于STM32的智能安防系统,集成了WIFI传输手机APP监控、OLED显示、按键密码解锁、DS1302时钟显示、门磁模块、烟雾报警器、温湿度检测、火焰传感器及蜂鸣器报警等多种功能。系统硬件设计合理,软件功能完善,经过测试验证,系统各项功能均正常,性能指标满足设计要求。
6.2 展望
尽管本系统已经实现了多种安防功能,但仍存在一些可以改进的地方。例如,可以增加人脸识别功能,提高系统的安全性和便捷性;可以优化WIFI通信模块,提高通信的稳定性和距离;可以增加更多的传感器类型,如红外传感器、超声波传感器等,实现对环境状态的更全面监测。
未来,随着物联网技术的不断发展,智能安防系统将会更加智能化、网络化。本系统可以进一步与智能家居系统、安防监控系统等进行集成,实现更加全面的智能化管理。同时,也可以将本系统应用于更广泛的领域,如工厂、商场、学校等,为人们的生产生活带来更多的安全和便利。
