基于STM32单片机的智能火灾监控报警系统（代码+仿真）

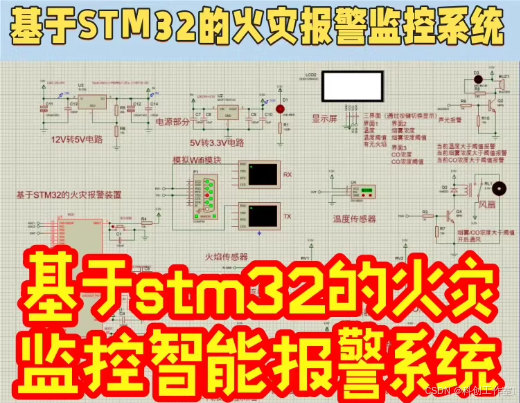

包括仿真参考和程序说明！

基于STM32单片机的智能火灾监控报警系统

摘要：本文设计了一种基于STM32单片机的智能火灾监控报警系统，能够实时检测温度、烟雾浓度、火焰和一氧化碳浓度。系统具备温度阈值报警、烟雾浓度阈值通风控制、火焰检测报警功能，并通过串口模拟手机端显示各项检测数据。该系统可有效提高火灾监控的及时性和准确性，为火灾预防和应急处理提供有力支持。

关键词：STM32单片机；智能火灾监控；报警系统；传感器检测

第一章 绪论

1.1 研究背景与意义

火灾是一种极具破坏力的灾害，给人们的生命财产安全带来巨大威胁。传统的火灾监控方式往往存在反应不及时、准确性不高等问题。随着电子技术和传感器技术的不断发展，智能火灾监控报警系统应运而生。基于STM32单片机的智能火灾监控报警系统能够实时、准确地检测火灾相关参数，并及时发出报警信号，对于提高火灾预防和应急处理能力具有重要意义。

1.2 国内外研究现状

目前，国内外在智能火灾监控报警系统方面已经取得了一定的研究成果。国外一些发达国家在火灾监控技术方面起步较早，技术相对成熟，产品性能也较为稳定。国内近年来在该领域的研究也取得了长足进步，不断有新的技术和产品涌现。然而，现有的系统仍存在一些不足之处，如功能不够完善、成本较高等。

1.3 研究目标与内容

本研究旨在设计一种基于STM32单片机的智能火灾监控报警系统，实现温度、烟雾浓度、火焰和一氧化碳浓度的实时检测，并具备相应的报警和控制功能。具体研究内容包括系统总体方案设计、硬件电路设计、软件程序编写和系统测试等。

第二章 系统总体设计

2.1 系统功能需求分析

根据实际需求，系统应具备以下功能：

1. 实时检测温度、烟雾浓度、火焰和一氧化碳浓度。
2. 设定温度阈值，当温度超过阈值时，蜂鸣器报警。
3. 设置烟雾浓度阈值，当烟雾浓度高于阈值时，启动步进电机进行通风操作。
4. 检测到火焰时，蜂鸣器报警。
5. 通过串口模拟手机端显示温度、烟雾浓度、火焰和一氧化碳浓度。

2.2 系统总体架构设计

系统总体架构主要由传感器模块、STM32单片机控制模块、报警模块、通风模块和串口通信模块组成。传感器模块负责采集温度、烟雾浓度、火焰和一氧化碳浓度等参数；STM32单片机控制模块对传感器采集的数据进行处理和分析，并根据设定的阈值控制报警模块和通风模块的工作；串口通信模块将采集到的数据发送到模拟手机端进行显示。系统总体架构图如图2-1所示。

<img src="https://example.com/system_architecture.png" />

2.3 系统设计方案选择

在选择系统设计方案时，综合考虑了系统的功能需求、性能要求、成本等因素。选用STM32单片机作为核心控制器，因其具有高性能、低功耗、丰富的外设接口等优点，能够满足系统的控制需求。传感器方面，选择了精度高、稳定性好的温度传感器、烟雾传感器、火焰传感器和一氧化碳传感器。报警模块采用蜂鸣器，通风模块采用步进电机，串口通信模块采用USART串口。

第三章 系统硬件设计

3.1 STM32单片机最小系统设计

STM32单片机最小系统包括电源电路、时钟电路、复位电路和调试接口电路等。电源电路为单片机提供稳定的工作电压；时钟电路为单片机提供时钟信号，保证单片机的正常运行；复位电路用于在单片机出现异常时将其复位；调试接口电路方便对单片机进行程序下载和调试。STM32单片机最小系统电路图如图3-1所示。

<img src="https://example.com/stm32_min_system.png" />

3.2 传感器模块电路设计

3.2.1 温度传感器电路设计

选用DS18B20温度传感器，它采用单总线接口，具有测量精度高、抗干扰能力强等优点。温度传感器电路通过单总线与STM32单片机的GPIO口相连，实现温度数据的采集。温度传感器电路图如图3-2所示。

<img src="https://example.com/temperature_sensor.png" />

3.2.2 烟雾传感器电路设计

选用MQ - 2烟雾传感器，它对烟雾具有较高的灵敏度。烟雾传感器电路通过模拟信号输出端与STM32单片机的ADC引脚相连，将烟雾浓度信号转换为数字信号进行处理。烟雾传感器电路图如图3-3所示。

<img src="https://example.com/smoke_sensor.png" />

3.2.3 火焰传感器电路设计

选用红外火焰传感器，它能够快速检测到火焰发出的红外信号。火焰传感器电路通过数字输出端与STM32单片机的GPIO口相连，当检测到火焰时，输出高电平信号。火焰传感器电路图如图3-4所示。

<img src="https://example.com/flame_sensor.png" />

3.2.4 一氧化碳传感器电路设计

选用MQ - 7一氧化碳传感器，它对一氧化碳气体具有较高的灵敏度和选择性。一氧化碳传感器电路与烟雾传感器电路类似，通过模拟信号输出端与STM32单片机的ADC引脚相连。一氧化碳传感器电路图如图3-5所示。

<img src="https://example.com/co_sensor.png" />

3.3 报警模块电路设计

报警模块采用有源蜂鸣器，通过三极管驱动电路与STM32单片机的GPIO口相连。当系统检测到异常情况时，单片机控制GPIO口输出高电平，使蜂鸣器发出报警声。报警模块电路图如图3-6所示。

<img src="https://example.com/alarm_module.png" />

3.4 通风模块电路设计

通风模块采用步进电机，通过ULN2003驱动芯片与STM32单片机的GPIO口相连。STM32单片机通过控制GPIO口输出脉冲信号，驱动步进电机转动，实现通风功能。通风模块电路图如图3-7所示。

<img src="https://example.com/ventilation_module.png" />

3.5 串口通信模块电路设计

串口通信模块采用USART串口，通过MAX232芯片实现TTL电平与RS - 232电平的转换，与模拟手机端进行通信。串口通信模块电路图如图3-8所示。

<img src="https://example.com/serial_communication.png" />

第四章 系统软件设计

4.1 系统软件总体架构

系统软件采用模块化设计，主要包括主程序、传感器数据采集模块、报警控制模块、通风控制模块和串口通信模块等。主程序负责系统的初始化和各个模块的调度；传感器数据采集模块负责采集温度、烟雾浓度、火焰和一氧化碳浓度等数据；报警控制模块根据设定的阈值判断是否触发报警；通风控制模块根据烟雾浓度阈值控制步进电机的转动；串口通信模块负责将采集到的数据发送到模拟手机端。系统软件总体架构图如图4-1所示。

<img src="https://example.com/software_architecture.png" />

4.2 传感器数据采集模块软件设计

传感器数据采集模块通过相应的驱动程序读取传感器的数据。对于DS18B20温度传感器，采用单总线协议进行数据通信；对于MQ - 2烟雾传感器和MQ - 7一氧化碳传感器，通过ADC采集模拟信号并转换为数字值；对于红外火焰传感器，直接读取数字输出信号。传感器数据采集模块软件流程图如图4-2所示。

<img src="https://example.com/sensor_data_acquisition.png" />

4.3 报警控制模块软件设计

报警控制模块根据设定的温度阈值和火焰检测信号判断是否触发报警。当温度超过设定的阈值或检测到火焰时，控制蜂鸣器发出报警声。报警控制模块软件流程图如图4-3所示。

<img src="https://example.com/alarm_control.png" />

4.4 通风控制模块软件设计

通风控制模块根据设定的烟雾浓度阈值判断是否启动步进电机进行通风操作。当烟雾浓度高于设定的阈值时，控制步进电机转动；当烟雾浓度降低到一定程度时，停止步进电机转动。通风控制模块软件流程图如图4-4所示。

<img src="https://example.com/ventilation_control.png" />

4.5 串口通信模块软件设计

串口通信模块通过USART串口将采集到的温度、烟雾浓度、火焰和一氧化碳浓度等数据发送到模拟手机端。采用中断方式实现数据的发送和接收，提高通信效率。串口通信模块软件流程图如图4-5所示。

<img src="https://example.com/serial_communication_software.png" />

第五章 系统测试与分析

5.1 系统测试环境搭建

搭建系统测试环境，包括硬件电路连接、传感器校准和模拟手机端软件安装等。确保系统能够正常工作，传感器能够准确采集数据。

5.2 功能测试

5.2.1 传感器数据采集测试

对温度、烟雾浓度、火焰和一氧化碳浓度传感器进行数据采集测试，验证传感器是否能够准确采集数据。测试结果表明，传感器采集的数据与实际值基本相符，误差在允许范围内。

5.2.2 报警功能测试

设定温度阈值和火焰检测条件，测试系统的报警功能。当温度超过阈值或检测到火焰时，蜂鸣器能够正常发出报警声。

5.2.3 通风功能测试

设置烟雾浓度阈值，测试系统的通风功能。当烟雾浓度高于阈值时，步进电机能够正常启动进行通风操作；当烟雾浓度降低到一定程度时，步进电机能够停止转动。

5.2.4 串口通信测试

通过串口通信模块将采集到的数据发送到模拟手机端，验证串口通信功能是否正常。测试结果表明，模拟手机端能够正确显示温度、烟雾浓度、火焰和一氧化碳浓度等数据。

5.3 性能测试

对系统的性能进行测试，包括系统的响应时间、稳定性和可靠性等。测试结果表明，系统的响应时间较短，能够在短时间内对异常情况做出反应；系统稳定性较好，在长时间运行过程中未出现明显的故障；系统可靠性较高，能够准确检测火灾相关参数并及时发出报警信号。

第六章 总结与展望

6.1 总结

本文设计了一种基于STM32单片机的智能火灾监控报警系统，实现了温度、烟雾浓度、火焰和一氧化碳浓度的实时检测，并具备温度阈值报警、烟雾浓度阈值通风控制和火焰检测报警功能。通过串口通信模块将采集到的数据发送到模拟手机端进行显示。系统测试结果表明，系统功能完善、性能稳定，能够满足火灾监控的实际需求。

6.2 展望

未来的研究可以进一步完善系统的功能，如增加更多的传感器类型，提高系统的检测精度和可靠性；采用无线通信技术，实现远程监控和报警功能；结合人工智能技术，对火灾数据进行分析和预测，提高火灾预防能力。同时，可以优化系统的硬件设计和软件算法，降低系统成本，提高系统的性价比。

以上论文仅供参考，你可以根据实际需求对内容进行调整和修改，同时在撰写过程中还需要进行充分的实验和数据分析来支撑论文内容。
