基于STM32的智能灯光控制系统设计与实现

摘要：本文设计并实现了一种基于STM32的智能灯光控制系统。该系统具备智能模式和手动模式，智能模式下包含智能感应（根据人体感应和距离控制LED灯条亮灭与报警）、智能调光（根据外界光线自动调节亮度）和蓝牙控制（实现LED灯条亮灭、亮度调节、计时功能）；手动模式下可通过按键进行启动控制和亮度控制（三挡亮度），同时支持手机对灯光亮度进行控制。本系统旨在提高灯光控制的智能化和便捷性，满足不同场景下的使用需求。

关键词：STM32；智能灯光控制系统；智能感应；智能调光；蓝牙控制

一、引言

随着科技的不断发展，人们对生活品质的要求越来越高，传统的灯光控制方式已经无法满足人们的需求。智能灯光控制系统作为一种新型的灯光控制方式，具有智能化、便捷化、节能化等优点，受到了广泛关注。STM32微控制器具有高性能、低功耗、丰富的外设接口等特点，非常适合用于智能灯光控制系统的开发。本文设计并实现了一种基于STM32的智能灯光控制系统，旨在提高灯光控制的智能化和便捷性。

二、系统总体设计

2.1 系统架构

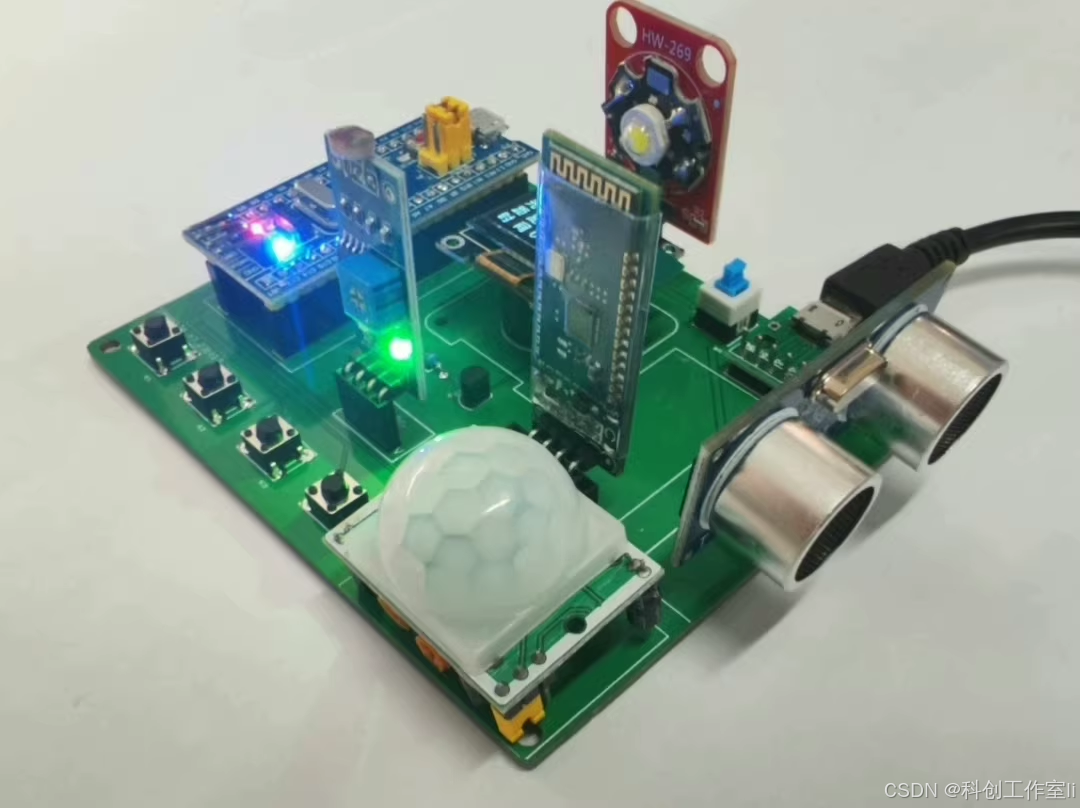

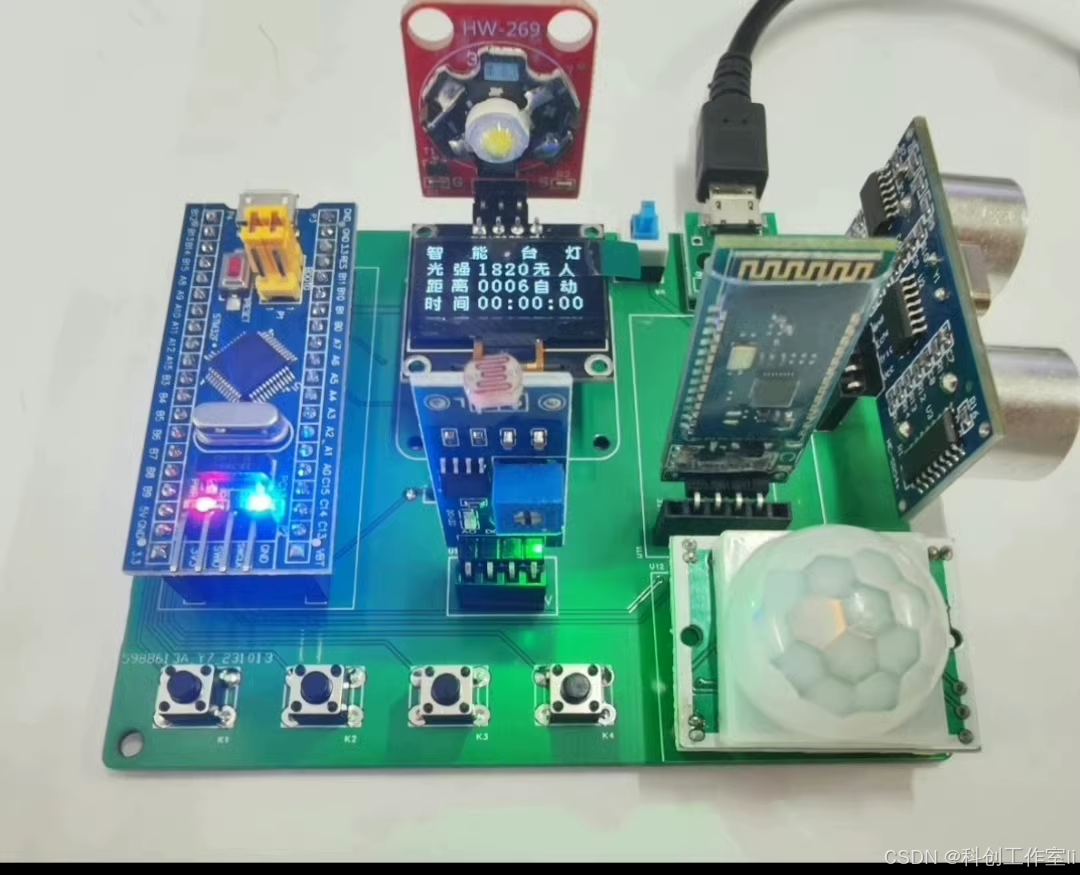

本系统主要由STM32微控制器、人体感应模块、距离传感器模块、光敏传感器模块、蓝牙模块、按键模块、LED灯条模块和报警模块组成。STM32微控制器作为系统的核心，负责处理各种传感器数据和控制信号，协调各个模块的工作。

2.2 系统功能

系统具备智能模式和手动模式，具体功能如下：

智能模式

1. 智能感应：利用人体感应模块检测是否有人，若有人则控制LED灯条亮起，无人则熄灭；同时，通过距离传感器模块检测人与台灯的距离，当距离过近时触发报警模块报警。
2. 智能调光：光敏传感器模块实时检测外界光线强度，STM32微控制器根据检测结果自动调节LED灯条的亮度，以适应不同的环境光线。

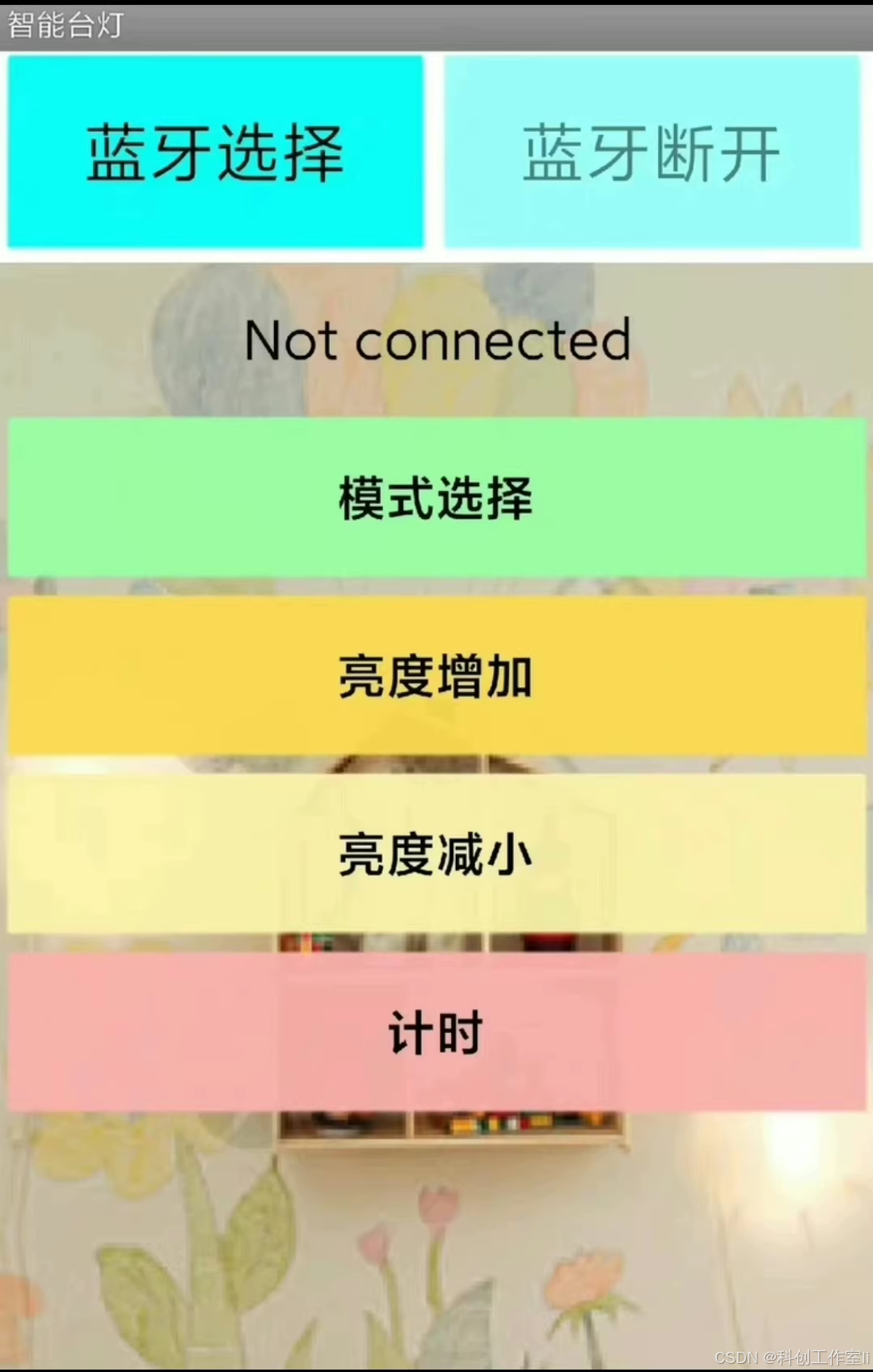

3. 蓝牙控制：通过蓝牙模块与手机进行通信，实现手机对LED灯条的亮灭、亮度调节和计时功能控制。

手动模式

1. 启动控制：通过按键模块控制LED灯条的开启和关闭。
2. 亮度控制：按键模块可实现三挡亮度调节，用户可根据需求选择合适的亮度。
3. 手机控制：支持使用手机对灯光亮度进行控制，方便用户在不同位置进行操作。

三、硬件设计

3.1 STM32微控制器

选用STM32F103C8T6微控制器，该微控制器基于ARM Cortex-M3内核，具有高性能、低功耗、丰富的外设接口等优点。在本系统中，STM32F103C8T6负责处理各种传感器数据和控制信号，协调各个模块的工作。

3.2 人体感应模块

采用HC-SR501人体感应模块，该模块基于红外线技术，能够检测到人体辐射的红外线，从而判断是否有人。当检测到有人时，模块输出高电平；无人时，输出低电平。人体感应模块通过GPIO接口与STM32微控制器连接。

3.3 距离传感器模块

选用超声波距离传感器模块，如HC-SR04。该模块通过发射超声波并接收反射波来测量距离，测量精度高。距离传感器模块通过GPIO接口与STM32微控制器连接，实时检测人与台灯的距离。

3.4 光敏传感器模块

采用光敏电阻传感器模块，该模块能够实时检测外界光线强度，并将光线强度转换为电压信号输出。光敏传感器模块通过ADC接口与STM32微控制器连接，STM32微控制器根据采集到的电压信号计算外界光线强度。

3.5 蓝牙模块

选用HC-05蓝牙模块，该模块具有串口通信功能，能够与手机进行蓝牙通信。蓝牙模块通过USART接口与STM32微控制器连接，实现手机对LED灯条的控制。

3.6 按键模块

设计了一个简单的按键模块，包含多个按键，分别用于启动控制、亮度控制等功能。按键模块通过GPIO接口与STM32微控制器连接，当按键按下时，STM32微控制器检测到电平变化并执行相应的操作。

3.7 LED灯条模块

选用可调光的LED灯条，通过PWM信号控制其亮度。LED灯条模块通过GPIO接口与STM32微控制器连接，STM32微控制器输出不同占空比的PWM信号来调节LED灯条的亮度。

3.8 报警模块

采用有源蜂鸣器作为报警模块，当人与台灯距离过近时，STM32微控制器控制蜂鸣器发出报警声。报警模块通过GPIO接口与STM32微控制器连接。

四、软件设计

4.1 开发环境

本系统采用STM32CubeMX软件进行初始化配置，使用Keil uVision进行代码的编写、调试和下载。STM32CubeMX是一款图形化的软件配置工具，可以方便地配置STM32微控制器的外设和时钟等参数；Keil uVision是一款常用的STM32微控制器开发环境，支持C语言的编写和调试。

4.2 系统初始化

在系统初始化阶段，主要完成单片机的时钟配置、GPIO口配置、USART接口配置、ADC接口配置、PWM接口配置等。具体初始化步骤如下：

1. 时钟配置：配置系统时钟为72MHz，以满足系统对时钟频率的要求。
2. GPIO口配置：配置各个GPIO口的功能和模式，如输入、输出、复用功能等。
3. USART接口配置：配置USART接口的参数，如波特率、数据位、停止位等，用于与蓝牙模块通信。
4. ADC接口配置：配置ADC接口的参数，如采样时间、分辨率等，用于采集光敏传感器模块的输出电压。
5. PWM接口配置：配置PWM接口的参数，如频率、占空比等，用于控制LED灯条的亮度。

4.3 各模块程序设计

4.3.1 智能感应程序

智能感应程序主要负责人体感应和距离检测。通过读取人体感应模块和距离传感器模块的输出信号，判断是否有人以及人与台灯的距离。当检测到有人时，控制LED灯条亮起；当检测到无人时，控制LED灯条熄灭。当人与台灯距离过近时，触发报警模块报警。

4.3.2 智能调光程序

智能调光程序主要负责根据外界光线强度自动调节LED灯条的亮度。通过ADC接口采集光敏传感器模块的输出电压，计算外界光线强度。根据预设的调光算法，调整PWM信号的占空比，从而调节LED灯条的亮度。

4.3.3 蓝牙控制程序

蓝牙控制程序主要负责与手机进行蓝牙通信，实现手机对LED灯条的控制。通过USART接口接收蓝牙模块发送的数据，解析数据并执行相应的操作，如控制LED灯条的亮灭、调节亮度、设置计时功能等。同时，程序也会将系统的状态信息通过蓝牙模块发送给手机。

4.3.4 按键控制程序

按键控制程序主要负责处理按键输入。当按键按下时，程序会检测到电平变化，并根据按键的功能执行相应的操作，如启动控制、亮度控制等。

五、系统测试与验证

5.1 测试环境搭建

为了验证系统的功能和性能，需要搭建一个测试环境。测试环境包括STM32开发板、人体感应模块、距离传感器模块、光敏传感器模块、蓝牙模块、按键模块、LED灯条模块、报警模块以及相应的测试工具，如手机、光照强度调节设备等。

5.2 功能测试

5.2.1 智能模式测试

1. 智能感应测试：在不同环境下测试人体感应模块和距离传感器模块的功能，观察LED灯条的亮灭和报警模块的工作状态。经过多次测试，系统能够准确检测到是否有人以及人与台灯的距离，并做出相应的控制。
2. 智能调光测试：调节光照强度调节设备，观察LED灯条的亮度变化。经过测试，系统能够根据外界光线强度自动调节LED灯条的亮度。
3. 蓝牙控制测试：使用手机与蓝牙模块进行连接，测试手机对LED灯条的亮灭、亮度调节和计时功能控制。经过测试，系统能够正常接收手机的控制指令并执行相应的操作。

5.2.2 手动模式测试

1. 启动控制测试：按下启动控制按键，观察LED灯条的亮灭状态。经过测试，按键能够正常控制LED灯条的开启和关闭。
2. 亮度控制测试：按下亮度控制按键，观察LED灯条的亮度变化。经过测试，按键能够实现三挡亮度调节。
3. 手机亮度控制测试：使用手机控制LED灯条的亮度，观察亮度变化。经过测试，手机能够正常控制LED灯条的亮度。

5.3 性能测试

性能测试主要包括系统的响应时间、稳定性等指标的测试。经过测试，系统的响应时间较短，能够在用户操作后迅速做出响应；系统稳定性较高，能够长时间稳定运行。

六、结论与展望

6.1 研究结论

本文设计并实现了一种基于STM32的智能灯光控制系统，该系统具备智能模式和手动模式，能够实现智能感应、智能调光、蓝牙控制、按键控制等功能。经过系统测试和验证，证明了该系统具有较高的智能化和便捷性，能够满足不同场景下的使用需求。

6.2 未来展望

虽然本系统已经实现了多种功能，但仍有进一步优化的空间。未来可以在以下几个方面进行改进和扩展：

1. 增加传感器种类：增加更多的传感器，如温湿度传感器、颜色传感器等，实现更加智能化的灯光控制。
2. 优化调光算法：进一步优化智能调光算法，提高调光的准确性和舒适性。
3. 加强网络通信：增加Wi-Fi、ZigBee等网络通信功能，实现远程控制和监控。
4. 完善用户界面：设计更加友好的手机用户界面，提高系统的易用性和用户体验。

通过不断改进和扩展，智能灯光控制系统将具有更广阔的应用前景和市场价值。
