西门子中PUT/GET指令的数据传输仿真

选择软件和PLC型号

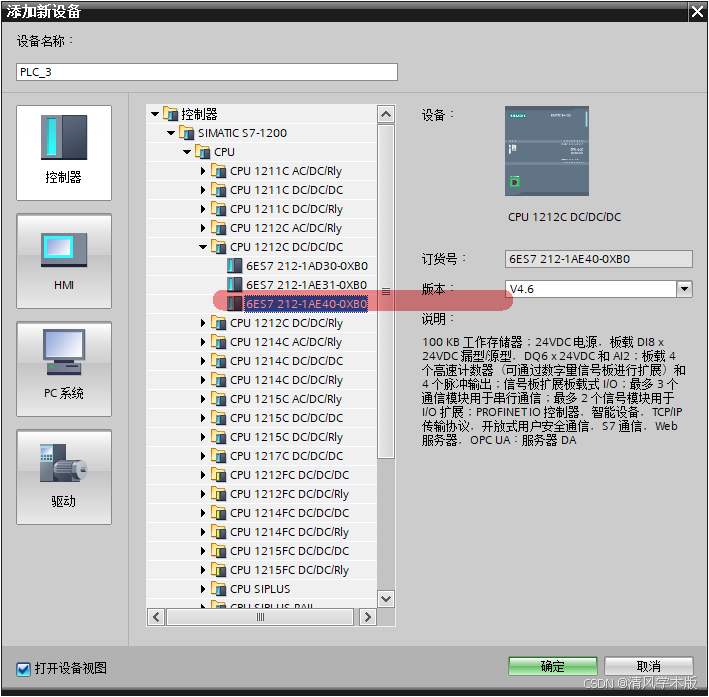

我们在仿真时需要我们选择博图V18这个软件。同时在仿真中需要两个PLC作为数据传输的双方。我一般选取下面这个。

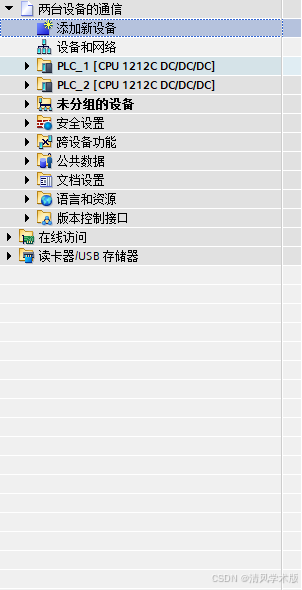

在博图V18的设备就会显示这两个PLC。

PLC中的一些提前设置

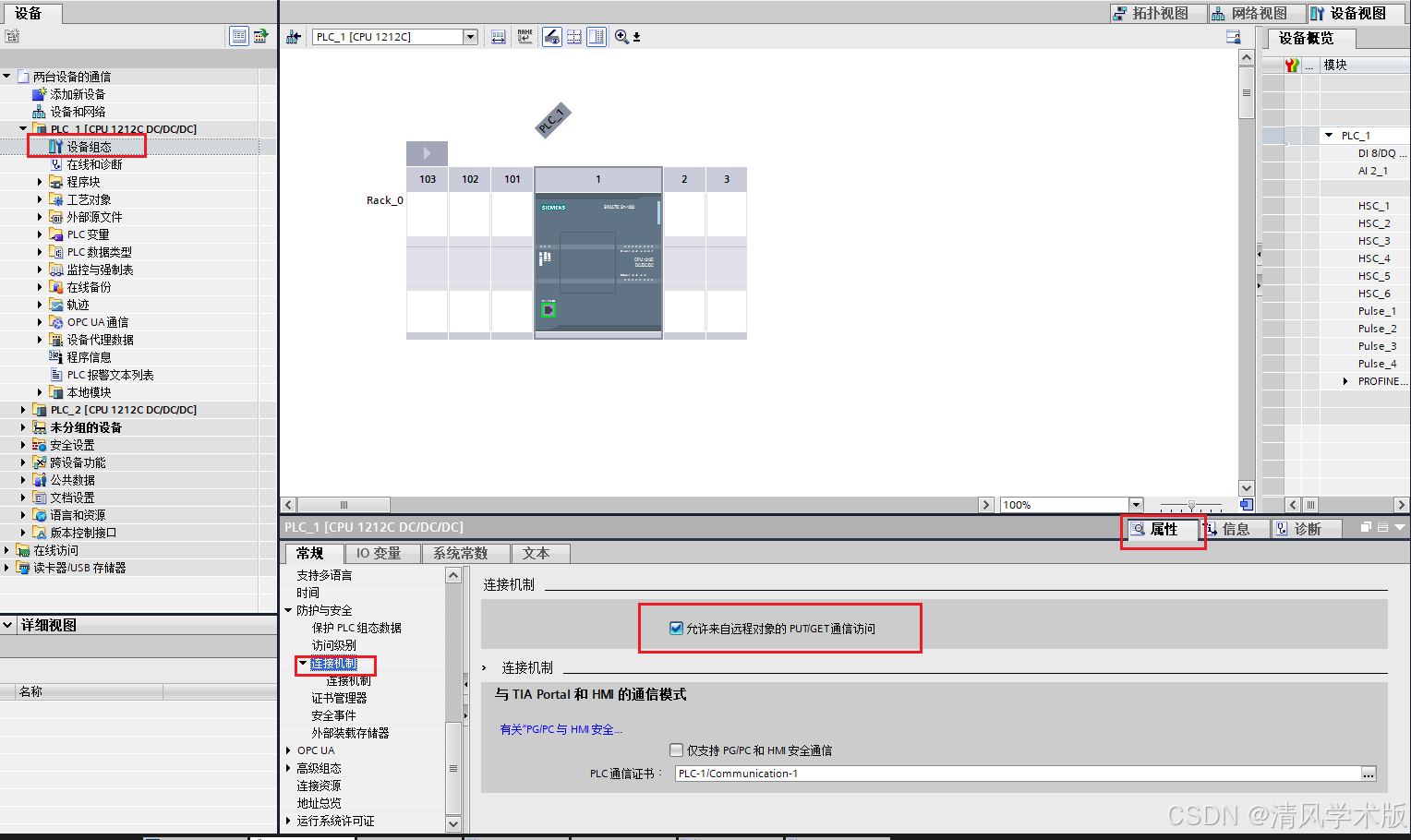

在使用PLC编程前需要对PLC的参数进行设置。设置PLC的连接机制，两个PLC都需要设置。

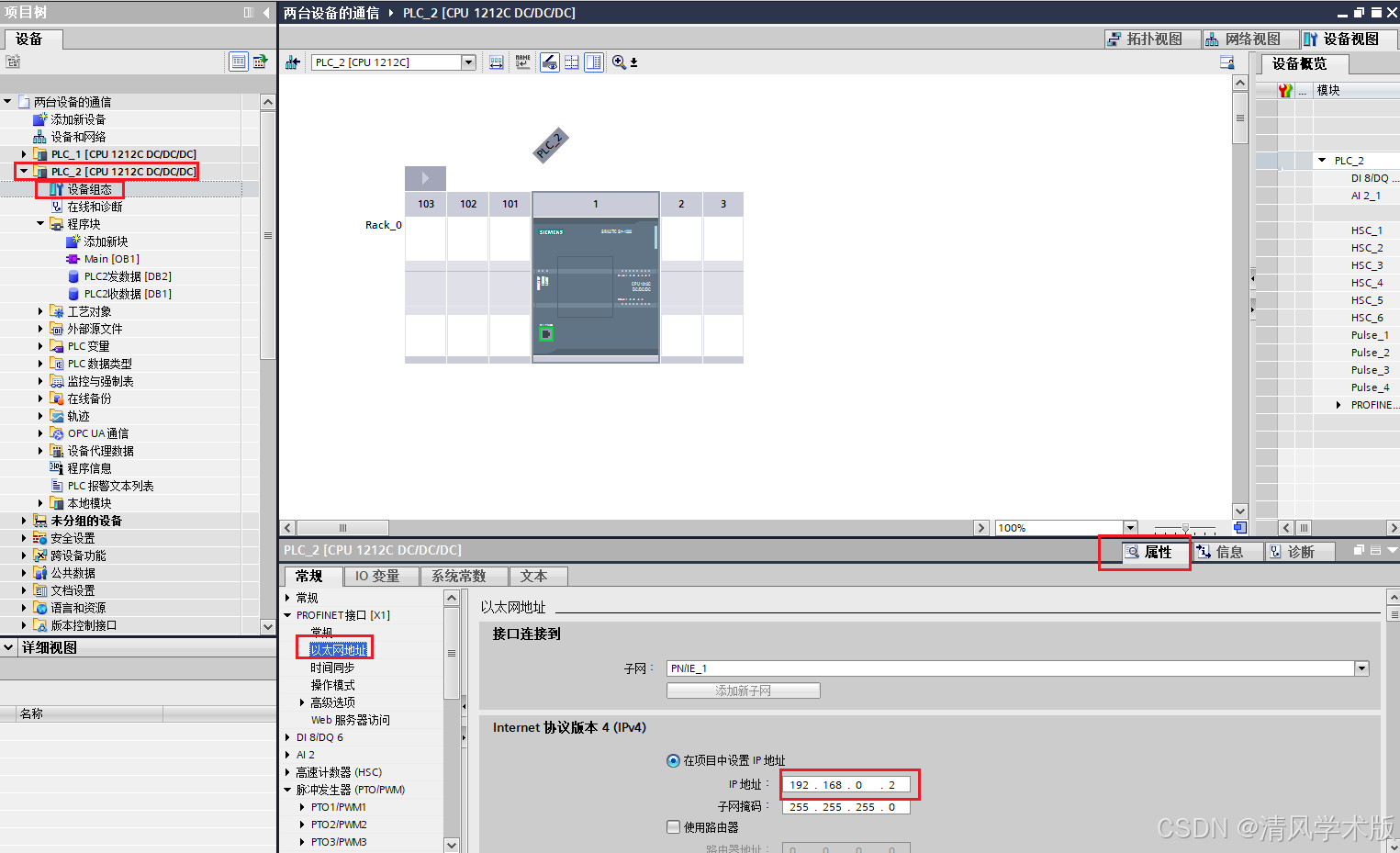

然后在主设备PLC1和从设备PLC2中，设置从设备PLC2的IP地址，将地址改为192168.0.2这样做的目的是将PLC1和PLC2的地址区别开，避免后续的数据传输导致错误。

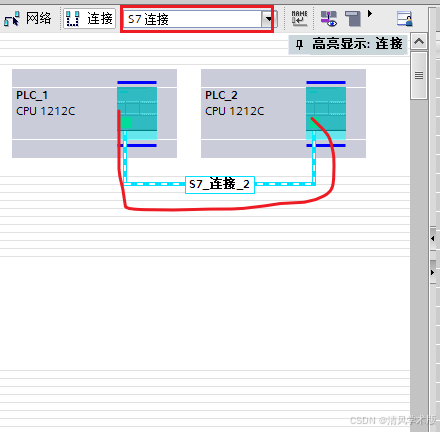

同时在"设备和网络"中需要连接一下两个PLC。

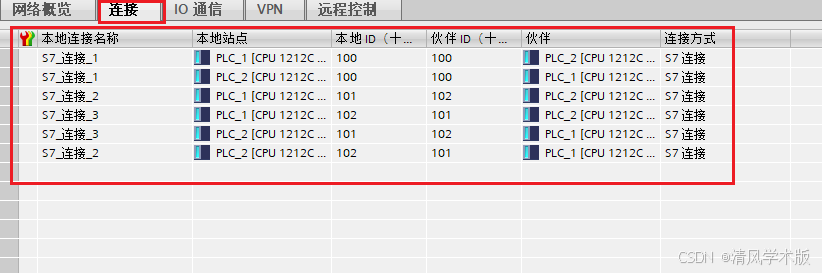

注意：有些在连接后还是可能出现一些连接不完全导致的连接类型的报错，需要我们去看看他们的连接情况。

如果有些连接报错的，可以在这里完善连接。

PLC程序数据库

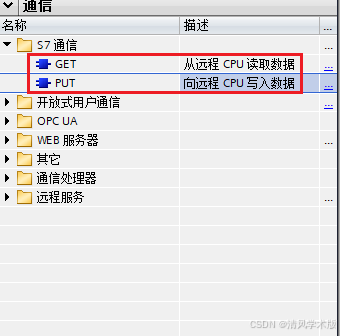

我们在指令中找到这个块，放入到PLC梯形图中。

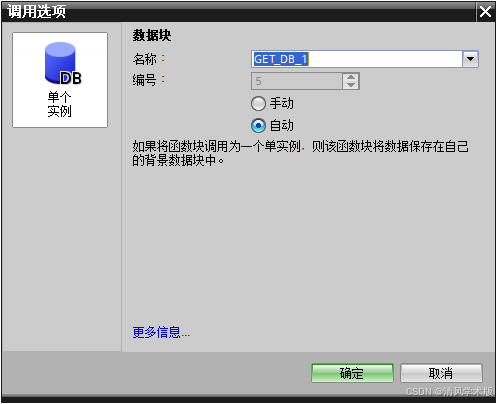

他会出现这个界面，让你创造一个空间，直接电机确定就好。

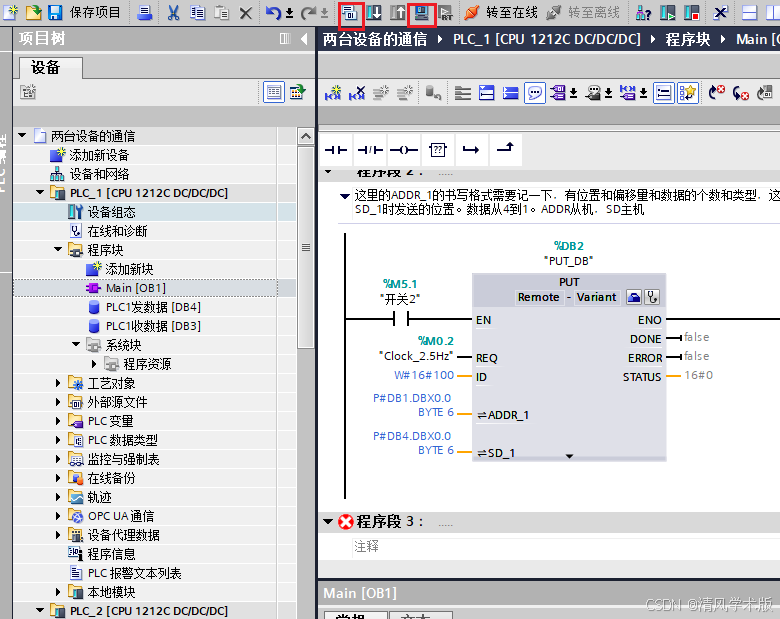

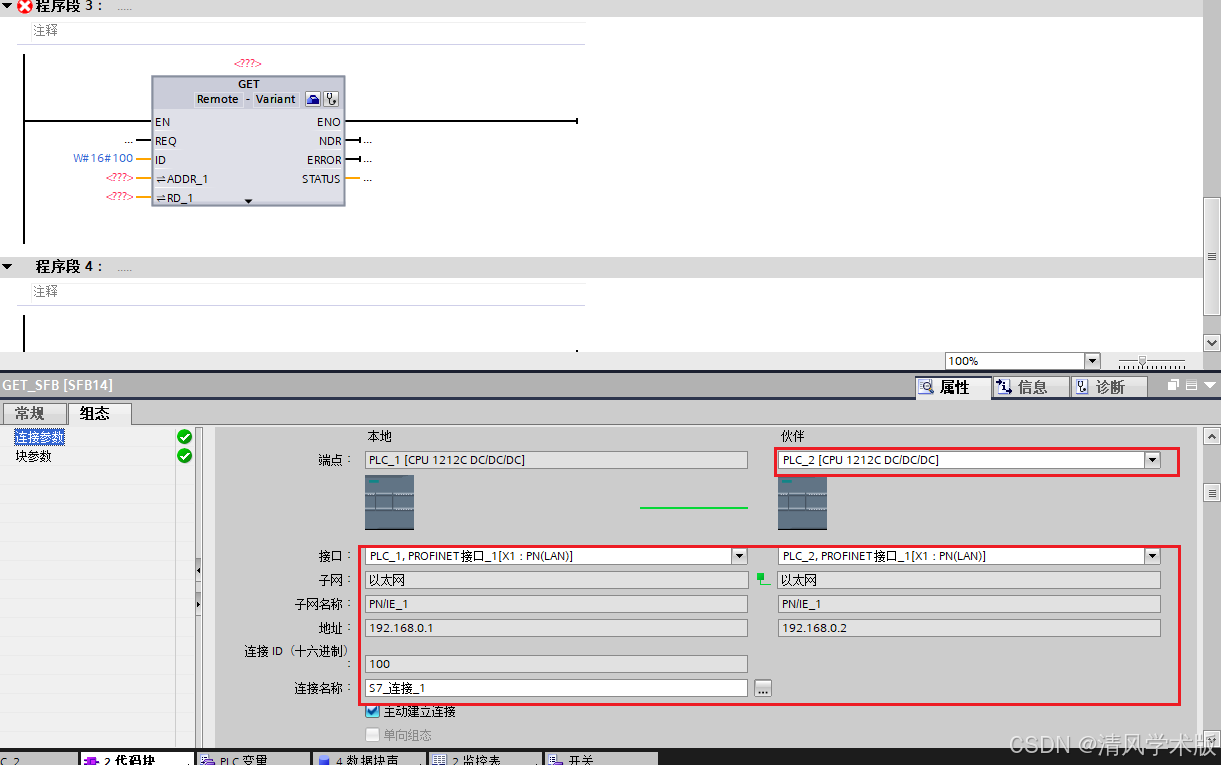

然后你需要在点击指令上的“小衣服”。出现组态设置，点击伙伴选择从PLC2就好，指令的ID自动填写。

然后你需要给REQ一个上升沿的指令，这个可以自己设置一个脉冲频率波，这个系统中自己设有。然后在两个PLC中设置两个DB的数据块，用来接收和发送数据。

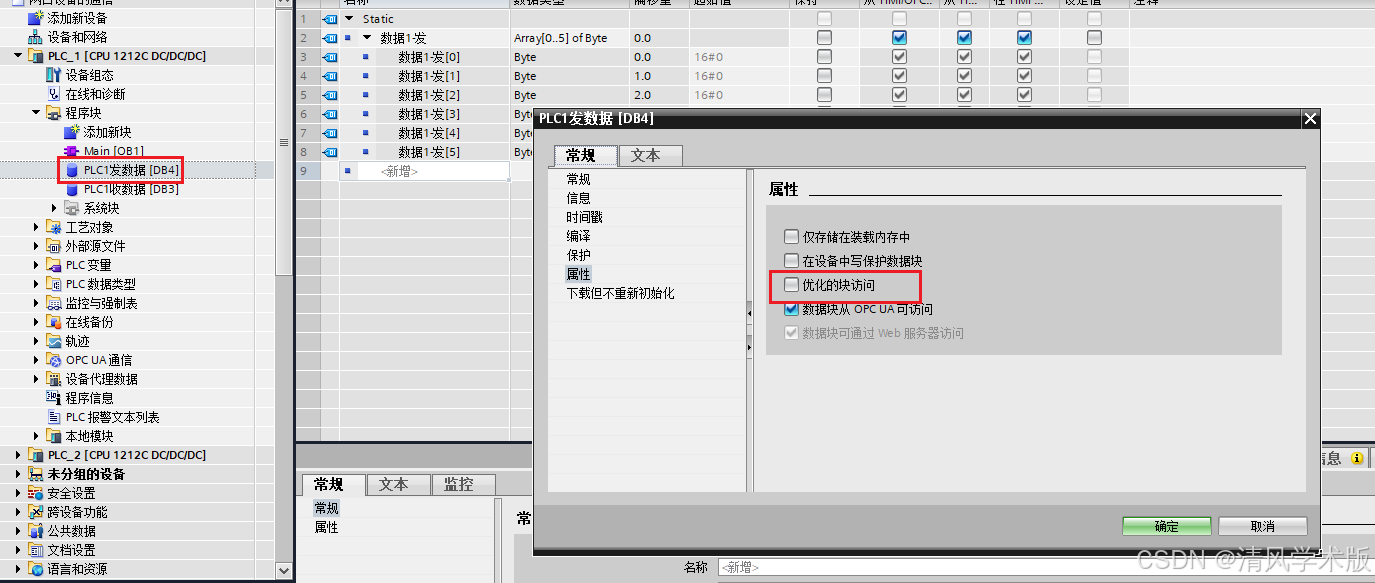

由于博图本身有着数据优化的功能，如果你不关闭就无法设置偏移量，后续的地址无法填写，所以我们需要关闭它的数据优化。在DB数据上右击选择属性，将“优化的块访问”取消选择。

PLC1和PLC2同时需要设置DB数据块。

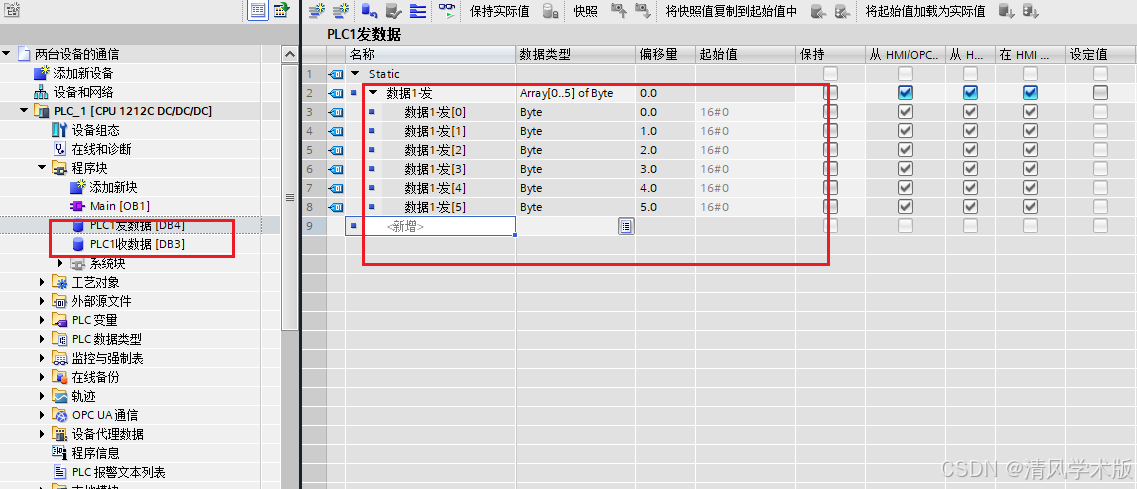

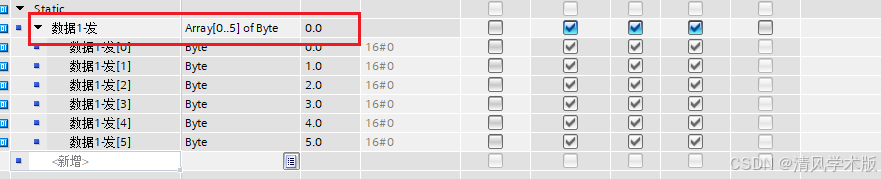

然后在DB块中设置数组，可以自己设置数据类型，我这里使用的是BYTE的数据类型。

如果从PLC1发送这样的数据在PLC2中也需要这个的存储位置，保证数据传输不会丢失。

PUT/GET数据块的参数设置

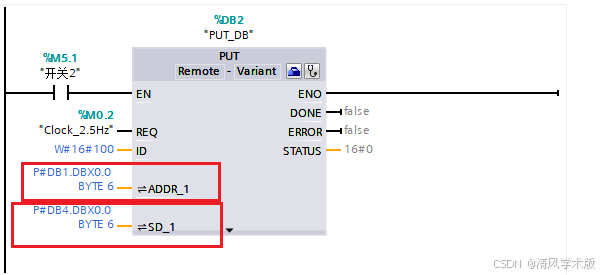

在本次测试中，我们使用PLC1向PLC2发送和获取数据，只需要我们在PLC1的梯形图中使用PUT/GET指令块，PLC2不需要使用。例如，PUT中需要我们使用PLC1的数据地址和PLC2的数据地址，将PLC1中的数据传输到PLC2中。图中的ADDR_1和SD_1表示的是PLC2和PLC1的数据块地址。格式为P#DB1.DBX0.0 BYTE 6——这个中的（0.0：表示的是偏移起始地址）（BYTE：表示数据类型）（6：表示的是个数）。数据的个数可以在数据块中看它的偏移量来计算。

仿真

仿真中需要我们对这两个PLC都进行仿真，

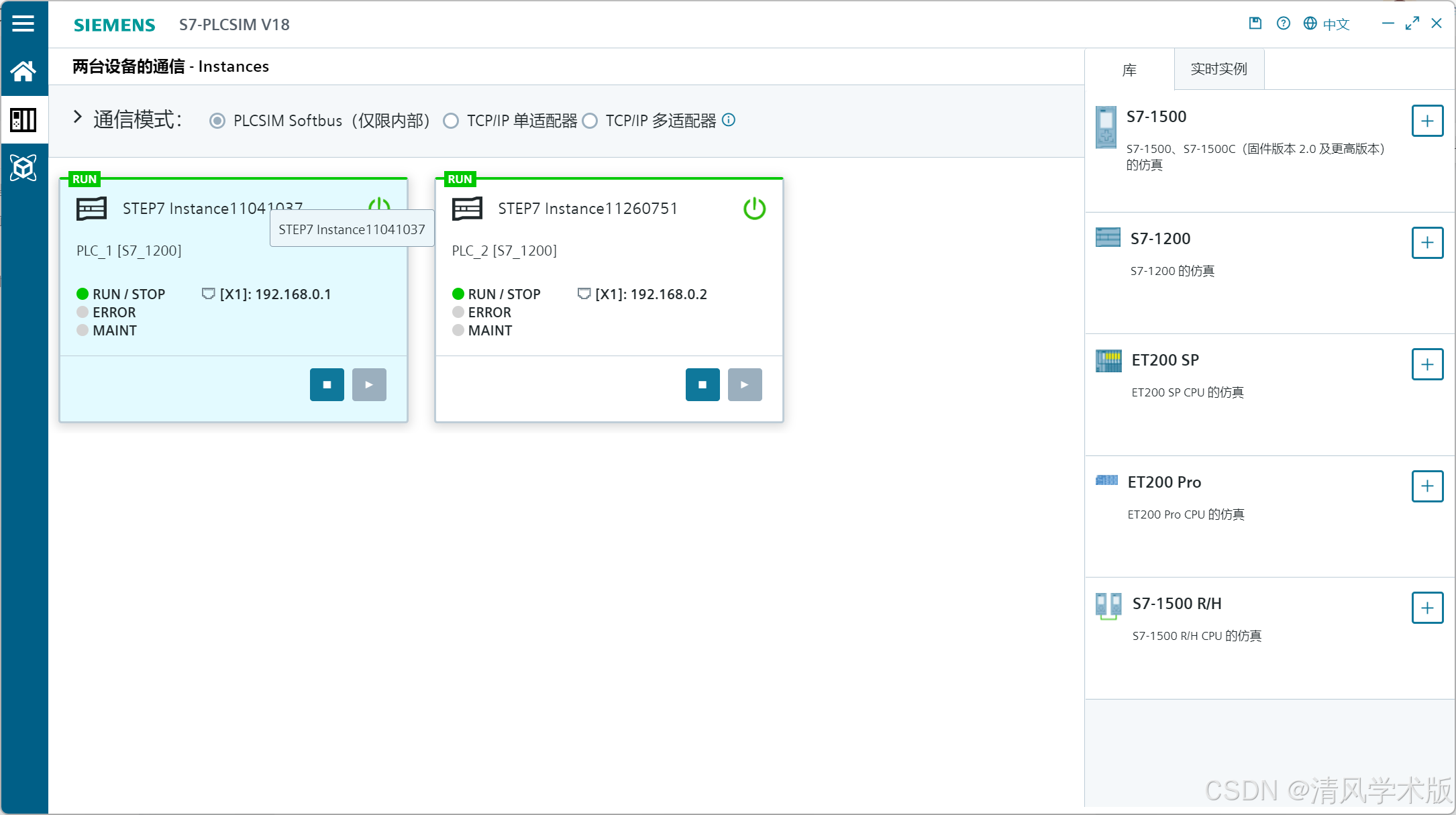

在如下仿真界面中显示这种就是仿真正确了，两个PLC都在运行，程序也下载完成了（注意在下载前每个块都记得编译一下）。

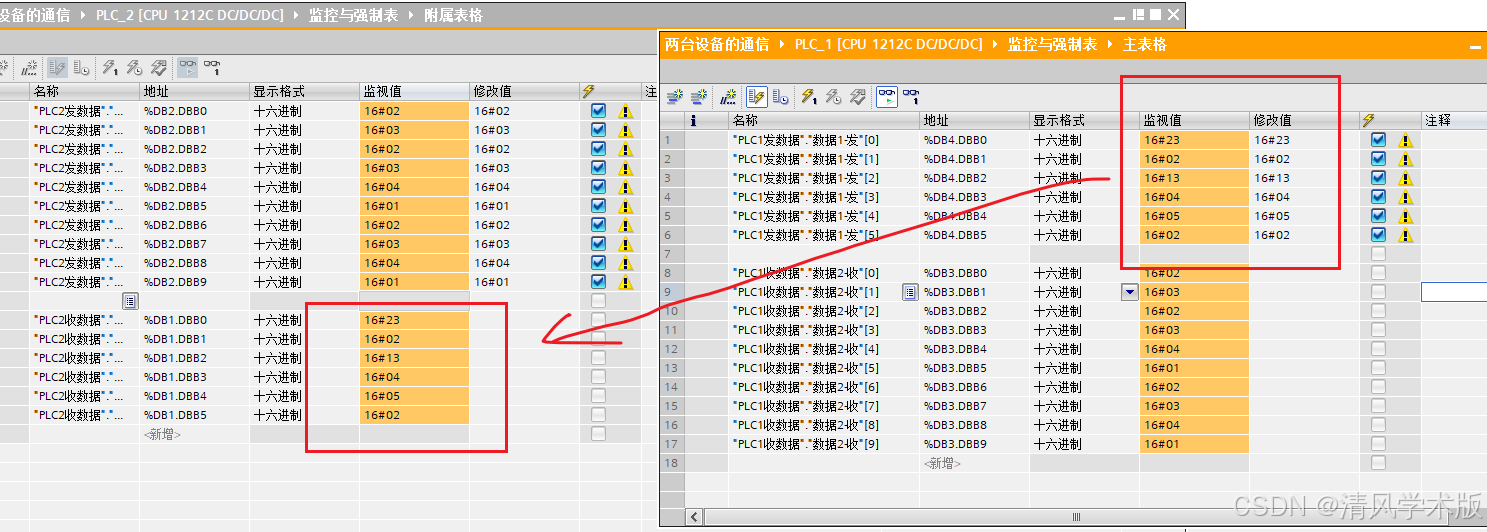

这样就可以进行仿真了，对他们两个的数据进行监测，我们可以看到如下结果。
