设计的起源。从一块极为简单的电源适配器开始，电路设计也非常简单，——————WHAPPY

成功的路上往往只需要一点点简单的积累。2025-3-22（今天的日子极为特殊有一位神秘故人，许多年过后你会记住的）

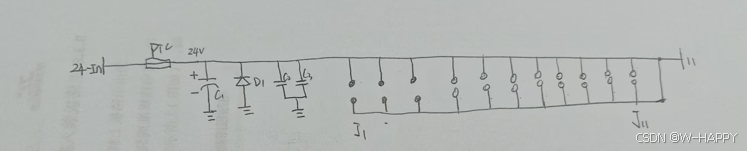

我们来详细分析这个 电源拓扑转换载板，并从设计角度一步步讲解 PTC保险丝、电解电容C1、陶瓷电容105 的作用，并举至少 3 个实际应用例子。

PTC 保险丝（过流保护）
电解电容 C1（低频滤波）
TVS 反向二极管（过压/浪涌保护）
陶瓷电容 105（高频滤波）

下面我们详细讲解每个部分的 设计、作用，并举至少 3 个 实际应用案例。

1. PTC 保险丝（串联）

作用

过流保护：当电流异常增大时，PTC 迅速升温，电阻增大，限制电流，防止电路损坏。
自恢复功能：电流恢复正常后，PTC 自动降温，恢复低阻状态，不需要更换。
防止短路：如果后级电路短路，PTC 保护供电部分，防止烧毁元件。

设计分析

串联在 24V 电源输入端，确保所有电流都经过 PTC 保险丝。
选择 PTC 保险丝参数：
- 额定电流：略大于正常工作电流（如 1A 设备可选 1.2A PTC）。
- 最大电压：需高于电源电压（24V 供电可选 30V PTC）。
- 响应时间：选择适当的触发时间，避免误触发。

实际应用

📌 案例 1：手机充电器

充电器内部的 USB 端口有 PTC 保险丝，防止用户使用劣质充电线时短路，保护电源。

📌 案例 2：工业设备

PLC（可编程逻辑控制器）供电端常用 PTC 保险丝，防止传感器接线错误导致短路烧毁主机。

📌 案例 3：智能家居

智能插座的 电源输入端 也会使用 PTC，防止家电过载导致插座损坏。

2. 并联电解电容 C1

作用

滤波：减少电源电压的低频纹波，平稳供电。
储能：当负载瞬间需要大电流时，电容能快速供电，避免电压下降。
降低电源阻抗：提高电路稳定性，减少电源噪声。

设计分析

并联在 24V 输入端，正极接 24V，负极接地。
电容值通常选 10µF~1000µF，根据负载大小调整容量。
耐压值要高于电源电压，24V 供电推荐 35V 以上耐压的电解电容。

实际应用

📌 案例 1：音响电源

功放电路对供电要求高，电解电容能平滑电压，避免“嗡嗡”噪音。

📌 案例 2：开关电源

路由器、机顶盒 的直流电源输入端，必须有电解电容来抑制波动，提高供电质量。

📌 案例 3：汽车电子

车载导航、行车记录仪 供电电压不稳，电解电容能提供瞬态能量，确保设备稳定运行。

3. 并联 TVS 反向二极管

（型号：SMBJ30A，浪涌保护）

作用

过压保护：如果 24V 线路上的电压突然升高，TVS 二极管会快速导通，将多余电压导入地线，保护后续电路。
静电保护：防止电路因 ESD 静电放电 受到损坏。
浪涌吸收：当电源有高压脉冲时（如雷击或电机启动），TVS 迅速吸收能量，防止电子元件损坏。

设计分析

TVS 反向并联在 24V 输入端，阳极（正极）接地，阴极（负极）接 24V。
工作原理：
- 正常状态：TVS 处于截止状态，不影响电路。
- 过压瞬间：TVS 迅速导通，将过高的电压泄放到地线，保护电路。
选型参数：
- 击穿电压（Vbr）：比工作电压略高（如 24V 供电，可选 30V TVS）。
- 功率（Ppp）：决定能吸收多大的瞬态浪涌。

实际应用

📌 案例 1：工控设备

变频器、PLC 等工业设备容易受到浪涌冲击，TVS 二极管保护电源模块不受损坏。

📌 案例 2：汽车电子

车辆启动时，供电电压可能波动到 36V 以上，TVS 迅速吸收浪涌，保护车载电脑 ECU。

📌 案例 3：家用电器

电视机、冰箱等设备常受到电网波动影响，TVS 可有效防止电压突升烧坏电源板。

4. 并联两个 105 陶瓷电容

（105 = 1µF 陶瓷电容）

作用

高频滤波：去除高频噪声，提高供电质量。
抗电磁干扰（EMI）：减少电磁辐射，提高电路抗干扰能力。
降低电源阻抗：提高瞬态响应，减少电压波动。

设计分析

两个 105 陶瓷电容（1µF）并联在 24V 电源输入端。
陶瓷电容比电解电容的等效串联电阻（ESR）低，适合高频滤波。
选择 X7R 或 X5R 材料的陶瓷电容，以保持良好的温度稳定性。

实际应用

📌 案例 1：单片机供电

STM32、ESP32 等微控制器 对电源要求高，陶瓷电容能减少高频噪声，防止 MCU 复位。

📌 案例 2：高频通信设备

WIFI、蓝牙模块 需要稳定的 3.3V 或 5V 电源，陶瓷电容能有效滤除干扰，提高信号质量。

📌 案例 3：电机驱动

步进电机、直流无刷电机驱动电路，陶瓷电容可以减少电机运转时产生的高频噪声，提高驱动芯片的可靠性。

总结

元件	作用	具体功能	常见应用
PTC 保险丝	过流保护	过流时限流，防止短路	充电器、工业控制、智能家居
电解电容 C1	低频滤波	平滑电压波动，减少纹波	音响、开关电源、汽车电子
TVS 二极管	过压保护	吸收浪涌，防止电压突升损坏电路	汽车电子、工控设备、家电
105 陶瓷电容	高频滤波	过滤高频噪声，提高稳定性	单片机、无线通信、电机驱动
