Muduo关闭连接

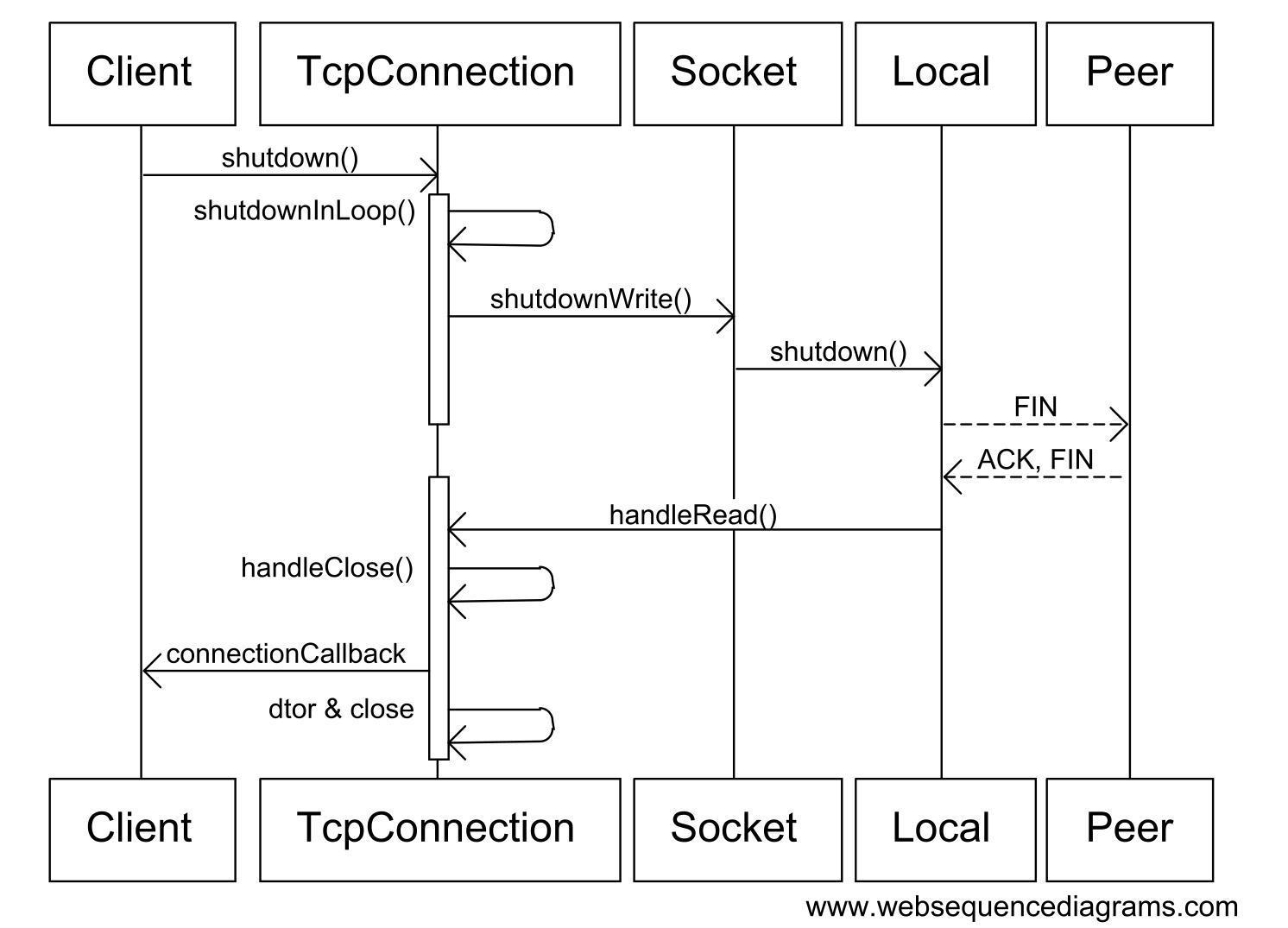

这张图展示了在 Muduo 网络库中，TCP 连接关闭时的一个序列图。这个过程展示了客户端和服务端在发送完数据后的连接关闭步骤，具体涉及到几个类和方法的调用。下面是详细解释：

1. Client 发起关闭:

   • 客户端调用 TcpConnection 对象的 shutdown() 方法。
   • 该方法接着调用 shutdownInLoop()，这是在事件循环中执行关闭操作。

2. TcpConnection 处理关闭:

   • shutdownInLoop() 方法进一步调用 Socket 对象的 shutdownWrite() 方法，表示写操作的关闭。

3. Socket 发送 FIN 分节:

   • shutdownWrite() 方法内部会调用系统的 shutdown() 函数，发送一个 FIN 分节给对方（Peer），表示数据发送完毕，关闭写入操作。

4. Peer 接收 FIN 分节:

   • 对方（Peer）接收到 FIN 分节后，会进行 ACK（确认）并发送自己的 FIN 分节（如果它也打算关闭连接），表示自己也关闭了写操作。

5. 本地（Local）读取关闭事件:

   • 在本地，TcpConnection 会通过 handleRead() 方法处理读取事件。当对方的 FIN 分节到达时，读取操作返回 0 字节，这表明对方已经关闭连接。

6. TcpConnection 处理关闭:

   • 读取到 0 字节后，TcpConnection 的 handleClose() 方法会被调用，处理关闭连接的逻辑。
   • handleClose() 方法会触发 connectionCallback() 回调，通知上层应用连接已关闭。

7. 资源清理:

   • 最终，TcpConnection 对象会被析构（dtor & close），并关闭底层的套接字资源，完成连接的完全关闭。

细节补充：

• Half-Close:

  • 半关闭（Half-Close）指的是 TCP 连接的一端关闭其写操作，但仍然保持读操作开放。这样，对方仍然可以继续发送数据。
  • 在图中，当 shutdownWrite() 发送 FIN 分节后，虽然本地关闭了写操作，但仍然可以从对方接收数据直到对方也关闭连接。

• 完整的关闭过程:

  • 当 shutdownWrite() 发送 FIN 分节后，对方接收并返回 ACK，表示确认接收到 FIN 分节。
  • 对方也可以选择在发送完剩余数据后再发送自己的 FIN 分节，最终由本地 TcpConnection 处理读取到 0 字节的事件并关闭连接。

通过这个序列图，我们可以清晰地看到 Muduo 库是如何通过一系列方法调用和事件处理来优雅地关闭 TCP 连接的。
