基于STM32F407的DMA解析-ADC单通道DMA读取数据

目录

一：什么是DMA?

1.DMA简介：

2.DMA数据流与通道：

3.工作原理 ：

二：实验代码及实验效果

2.1  ADC基本配置：

2.2 DMA基本配置：

2.3 主函数：

2.4 实验结果——串口接收数据

 三：DMA代码详细解及注意事项

 3.1 ADC代码段：

3.2DMA代码段：

---



一：什么是DMA?

1.DMA简介：

       DMA，全称为：Direct Memory Access，即直接存储器访问。DMA 传输方式无需 CPU 直接控制传输，也没有中断处理方式那样保留现场和恢复现场的过程，通过硬件为 RAM 与 I/O 设备开辟一条直接传送数据的通路，能使 CPU 的效率大为提高。

      STM32F407ZGT6 有 2 个 DMA 控制器（DMA1 和 DMA2），共 16 个数据流（每个控制器 8 个），每一个 DMA 控制器都用于管理一个或多个外设的存储器访问请求。每个数据流有 8个通道（或称请求）。每个数据流通道都有一个仲裁器，用于处理 DMA 请求间的优先级。

2.DMA数据流与通道：

      每个DMA有八个数据流，而8个数据流中的每一个都连接到专用硬件 DMA 通道（请求），DMA 数据流请求之间的优先级可用软件编程（4 个级别：非常高、高、中、低），在软件优先级相同的情况下可以通过硬件决定优先级（例如，请求 0 的优先级高于请求 1），每个数据流也支持通过软件触发存储器到存储器的传输（仅限 DMA2 控制器），可供每个数据流选择的通道请求多达 8 个。此选择可由软件配置，允许几个外设启动 DMA请求。

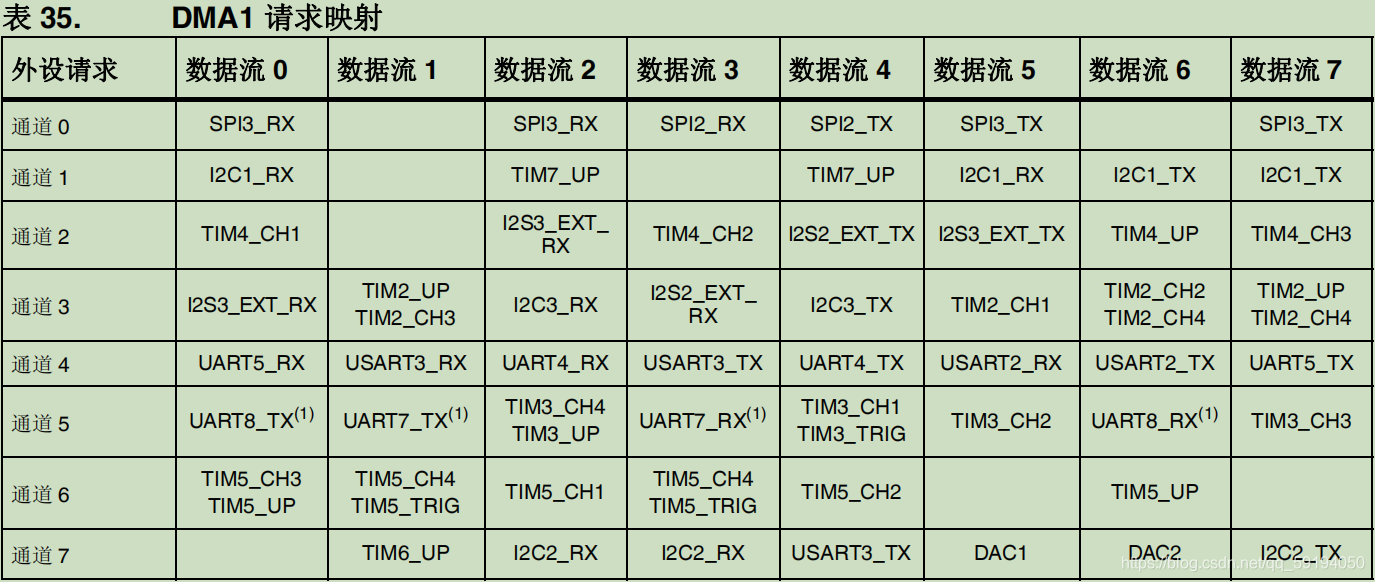

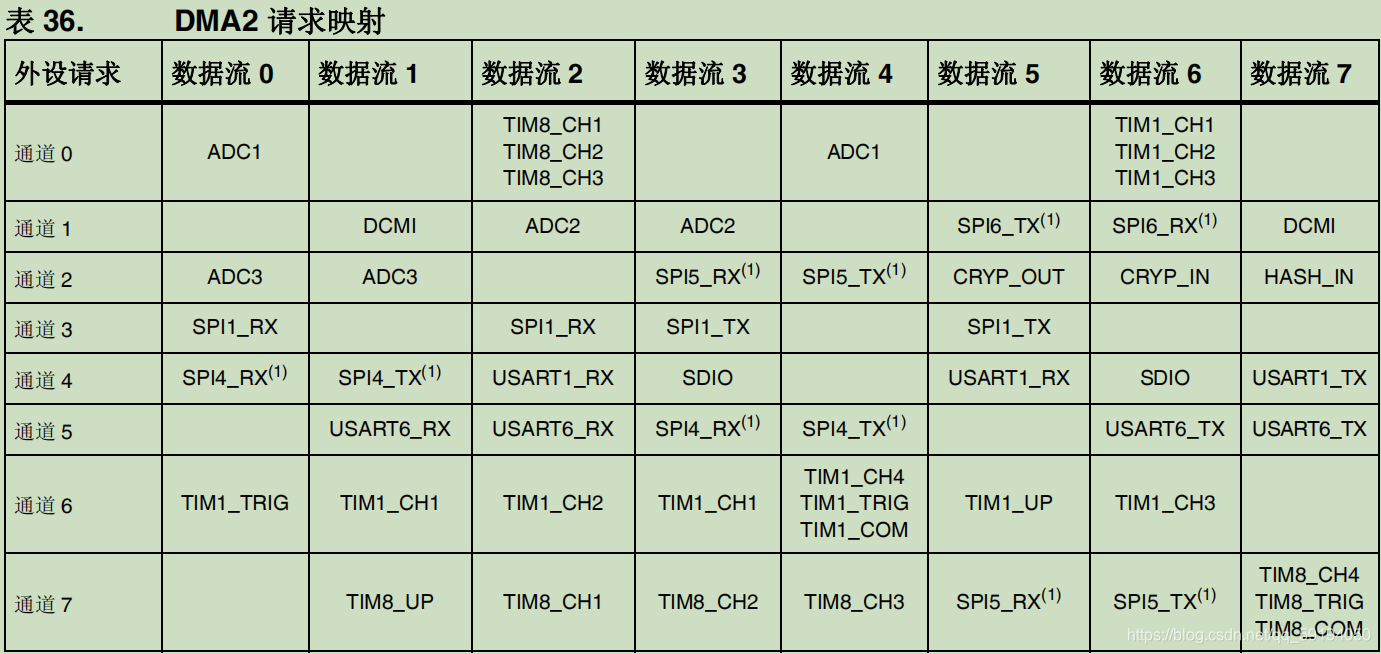

      在设置DMA数据流与通道的时候要按照数据手册当中的对应关系进行配置。

3.工作原理 ：

       在产生事件后，外设会向 DMA 控制器发送请求信号。DMA 控制器根据通道优先级处理该请求。只要 DMA 控制器访问外设，DMA 控制器就会向外设发送确认信号。外设获得 DMA 控制器的确认信号后，便会立即释放其请求。一旦外设使请求失效，DMA 控制器就会释放确认信号。如果有更多请求，外设可以启动下一个事务。

二：实验代码及实验效果

2.1  ADC基本配置：

#include "adc.h"
#include "delay.h"


//初始化ADC
void  Adc_Init(void)
{
    GPIO_InitTypeDef  GPIO_InitStructure;
	ADC_CommonInitTypeDef ADC_CommonInitStructure;
	ADC_InitTypeDef       ADC_InitStructure;

    /*使能 GPIOA ADC1 时钟*/
    RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);

    /*先初始化ADC1通道5 IO口*/
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AN;
    GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL ;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

	RCC_APB2PeriphResetCmd(RCC_APB2Periph_ADC1,ENABLE);
	RCC_APB2PeriphResetCmd(RCC_APB2Periph_ADC1,DISABLE);

	/*ADC基本配置*/
    ADC_CommonInitStructure.ADC_Mode = ADC_Mode_Independent;
    ADC_CommonInitStructure.ADC_TwoSamplingDelay = ADC_TwoSamplingDelay_5Cycles;
    ADC_CommonInitStructure.ADC_DMAAccessMode = ADC_DMAAccessMode_Disabled; //DMA失能
    ADC_CommonInitStructure.ADC_Prescaler = ADC_Prescaler_Div4;//预分频4分频
    ADC_CommonInit(&ADC_CommonInitStructure);//初始化

    ADC_InitStructure.ADC_Resolution = ADC_Resolution_12b;//12位模式
    ADC_InitStructure.ADC_ScanConvMode = DISABLE;//非扫描模式
    ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;//关闭连续转换
    ADC_InitStructure.ADC_ExternalTrigConvEdge = ADC_ExternalTrigConvEdge_None;
    ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;//右对齐
    ADC_InitStructure.ADC_NbrOfConversion = 1;//1个转换在规则序列中 也就是只转换规则序列1
    ADC_Init(ADC1, &ADC_InitStructure);//ADC初始化
	ADC_Cmd(ADC1, ENABLE);//开启AD转换器


    /*ADC1,ADC通道,480个周期,提高采样时间可以提高精确度*/
	ADC_RegularChannelConfig(ADC1, ADC_Channel_5, 1, ADC_SampleTime_480Cycles );
    ADC_DMARequestAfterLastTransferCmd(ADC1, ENABLE);
    ADC_DMACmd(ADC1, ENABLE);
    /*使能指定的ADC1的软件转换启动功能	*/
	ADC_SoftwareStartConv(ADC1);

}

2.2 DMA基本配置：

u32 ADC_ConvertedValue;

void Dma_Init(void)
{
    DMA_InitTypeDef DMA_InitStructure;

    RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_DMA2, ENABLE);
	/*外设基址为：ADC 数据寄存器地址*/
	DMA_InitStructure.DMA_PeripheralBaseAddr = ((u32)ADC1+0x4c);
    /*存储器地址，实际上就是一个内部SRAM的变量*/
	DMA_InitStructure.DMA_Memory0BaseAddr = (u32)&ADC_ConvertedValue;
    / 数据传输方向为外设到存储器*/
	DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralToMemory;
	/* 缓冲区大小为，指一次传输的数据量*/
	DMA_InitStructure.DMA_BufferSize = 1;
	/*外设寄存器只有一个，地址不用递增*/
	DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;
    /*存储器地址固定*/
	DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Disable;
    /*外设数据大小为半字，即两个字节*/
	DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;
    /*存储器数据大小也为半字，跟外设数据大小相同*/
	DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;
	/*循环传输模式*/
	DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;
    /*DMA 传输通道优先级为高，当使用一个DMA通道时，优先级设置不影响*/
	DMA_InitStructure.DMA_Priority = DMA_Priority_High;
    /*禁止DMA FIFO，使用直连模式*/
    DMA_InitStructure.DMA_FIFOMode = DMA_FIFOMode_Disable;
    /*FIFO 大小，FIFO模式禁止时，这个不用配置*/
    DMA_InitStructure.DMA_FIFOThreshold = DMA_FIFOThreshold_HalfFull;
    DMA_InitStructure.DMA_MemoryBurst = DMA_MemoryBurst_Single;
    DMA_InitStructure.DMA_PeripheralBurst = DMA_PeripheralBurst_Single;
	/* 选择 DMA 通道，通道存在于流中*/
    DMA_InitStructure.DMA_Channel = DMA_Channel_0;
    /*初始化DMA流，流相当于一个大的管道，管道里面有很多通道*/
	DMA_Init(DMA2_Stream0, &DMA_InitStructure);
	/*使能DMA流*/
    DMA_Cmd(DMA2_Stream0, ENABLE);

}

2.3 主函数：

int main(void)
{
	extern u32 ADC_ConvertedValue;
	float temp;
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置系统中断优先级分组2
	delay_init(168);    //初始化延时函数
	uart_init(115200);	//初始化串口波特率为115200
	Adc_Init();         //初始化ADC
    Dma_Init();
	while(1)
	{
    printf ("V:%d\r\n",ADC_ConvertedValue);
		delay_ms(500);
	}
}

2.4 实验结果——串口接收数据

分别对应引脚悬空、连接GND、连接3v3时的输出数据



 三：DMA代码详细解及注意事项

 3.1 ADC代码段：

相比无DMA的ADC配置代码，这里要多配置以下代码:

/*开启ADC DMA 请求*/
ADC_DMACmd(ADC1, ENABLE);

/*启用或禁用上次传输后的ADC DMA请求*/
ADC_DMARequestAfterLastTransferCmd(ADC1, ENABLE);

3.2DMA代码段：

       首先要关注传输方向，这里我们需要将ADC转换完成的数据传递到cpu内部寄存器，所以为外设到寄存器。

/*数据传输方向为外设到存储器*/
DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralToMemory;

       其次要关注寄存器地址与外设地址，寄存器地址在这里为变量，所以取地址。

/*存储器地址，实际上就是一个内部SRAM的变量	*/
DMA_InitStructure.DMA_Memory0BaseAddr = (u32)&ADC_ConvertedValue;

       外设在这里有对应的寄存器，地址为基地址+偏移地址，如果要更改ADC通道，要修改相应的寄存器地址，可以在中文参考手册里查找。

/*外设基址为：ADC 数据寄存器地址*/
DMA_InitStructure.DMA_PeripheralBaseAddr = ((u32)ADC1+0x4c);

       寄存器地址与外设地址，在这里我们只传递了ADC1的数据，单对单，所以两个地址都不需要递增

/*外设寄存器只有一个，地址不用递增*/
DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;
/*存储器地址固定*/
DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Disable;
